شیر کنترل

شیر برقی 3 پورت پاپت سری SOLH VCH400 (VCH410) برای خطوط لوله گاز فشار متوسط ​​و فشار بالا با حداکثر فشار عملیاتی تا 5.0 مگا پاسکال سفارشی شده است. مجهز به مهر و موم های الاستیک پلی اورتان فشار بالا و رزوه های ISO G با اندازه بزرگ (G1/2، G3/4، G1)، ظرفیت جریان بالا و انحراف پاسخ ≤±2ms را با مقاومت فوق العاده در برابر لرزش و ضربه و عمر مفید 10 میلیون چرخه ارائه می دهد. ساختار ضد چکه به حفاظت معادل IP65 می رسد. نسخه NC به صورت خودکار در صورت اتلاف برق، هواگیری می‌کند، ایده‌آل برای شارژ فشار بالا، تهویه و مدارهای تبدیل فشار، و کاملاً با تنظیم‌کننده‌های فشار بالا SOLH VCHR مطابقت دارد. فقط برای هوای فشرده خشک و تمیز و گاز بی اثر قابل استفاده است. نصب سیم پیچ به پایین ممنوع است و برای جلوگیری از چسبندگی پاپت، به چرخش دوره ای نیاز است. این به عنوان یک جزء کنترل قابل اعتماد برای شارژ هوای فشار بالا و تجهیزات هواکش صنعتی عمل می کند.

نسخه 1 ｜کپی طولانی صفحه محصول رسمی (متمرکز بر سئو، 290 کلمه برای صفحه جزئیات وب سایت مستقل) شیرهای برقی سیال برنجی 2/2 طرفه سری SOLH 2V دریچه‌های روشن و خاموش الکترومغناطیسی همه کاره هستند که برای کنترل جهانی هوای فشرده، آب صنعتی و روغن روان‌کاری مهندسی شده‌اند و در دو پیکربندی ساختاری بالغ موجود هستند: 2V025 مستقیم و شیرهای دیافراگمی با پایلوت و V2113502 و V2. این مجموعه که با بدنه‌های شیر برنجی قوی جفت شده با عناصر آب‌بندی با کارایی بالا ساخته شده است، عملکرد سوئیچینگ قابل اعتمادی را ارائه می‌کند که راه‌اندازی فشار صفر و تنظیم خط لوله با جریان بالا را پوشش می‌دهد. مدل کامپکت 2V025 مستقیماً از یک ساختار محرکه الکترومغناطیسی مستقیم استفاده می کند که باز شدن عادی را در اختلاف فشار صفر مگا پاسکال امکان پذیر می کند. مجهز به مهر و موم های لاستیکی فلورین VITON مقاوم در برابر سایش، در برابر رسانه های خورنده ضعیف مقاومت می کند و کاملاً با خطوط لوله کم فشار، حلقه های خلاء و تجهیزات پاشش و خنک کننده میکرو جریان سازگار است. 2V130 و 2V250 که به صورت پایلوت کار می کنند، برای به حرکت درآوردن دیافراگم به اختلاف فشار متوسط ​​متکی هستند که دارای ظرفیت جریان قابل توجه و مصرف برق کم سیم پیچ است. آنها به حداقل فشار راه اندازی 0.05 مگاپاسکال نیاز دارند و از مهر و موم های لاستیکی نیتریل NBR ایده آل برای خطوط لوله آب معمولی و هوای فشرده استفاده می کنند. همه نسخه ها از سیم پیچ های عایق کلاس B با حفاظت ورودی IP65 و پاسخ سوئیچینگ سریع در عرض 0.05 ثانیه استفاده می کنند. گزینه‌های سیم‌کشی متعدد (سوکت DIN، سیم‌های پرنده، سوکت‌های چراغ نشانگر) و مشخصات نخ فراوان از G1/8 تا G1 اینچ از نصب میدان انعطاف‌پذیر پشتیبانی می‌کنند. سری SOLH 2V که به طور گسترده در کنترل خلاء، مدارهای آب خنک کننده تجهیزات، تغذیه خودکار آب دیگ بخار، ورودی آب کمپرسور هوا و قطع خط لوله اصلی گاز-مایع مستقر شده است، راه حل های کلیدزنی عمومی سیال اقتصادی و پایدار را برای مدارهای سیال اتوماسیون صنعتی با طیف کامل ارائه می دهد.

شیرهای برقی معمولی بسته مستقیم 2/2 طرفه مینی سری SOLH 2P از بدنه شیرهای پلاستیکی مهندسی نایلون PA66 با استحکام بالا استفاده می کنند که به ویژه برای تعویض خودکار جریان کم هزینه کم هوای فشرده، آب تمیز و روغن روان کننده با ویسکوزیته کم طراحی شده است. با عملکرد واقعی راه اندازی فشار صفر، این شیر می تواند به طور معمول تحت اختلاف فشار 0 مگاپاسکال باز شود، و به طور موثر وابستگی فشار شیرهای برقی که توسط خلبان کار می کنند را از بین می برد. این سری ساختار محرکه الکترومغناطیسی مستقیم بالغ را اتخاذ می کند. در حالت خاموشی، فنر تنظیم مجدد داخلی، هسته شیر را محکم فشرده می کند تا حالت کاملا بسته را حفظ کند. هنگامی که انرژی می گیرد، جاذبه الکترومغناطیسی هسته شیر را به سرعت بالا می برد تا خط لوله را هدایت کند، و کل عملیات سوئیچینگ در عرض 0.05 ثانیه برای پاسخ فوق سریع به پایان می رسد. پیکربندی استاندارد از مهر و موم های فلورروبر VITON مقاوم در برابر سایش با مقاومت فوق العاده در برابر روغن، آب و رسانه های خورنده خفیف استفاده می کند. آب بندی لاستیک نیتریل NBR به عنوان یک جایگزین اختیاری با توجه به شرایط کاری موجود است. این کویل به درجه حفاظت ضد گرد و غبار و ضد آب IP65 با عایق کلاس B می رسد که قادر به عملکرد مداوم پایدار در محیط های کارگاهی مرطوب است. با دهانه جریان ثابت φ2.5 میلی‌متری و مقدار CV 0.23، دو مشخصات رزوه اصلی G1/8 و G1/4 در دسترس هستند، همراه با گزینه‌های سیم‌کشی متنوع از جمله سوکت استاندارد DIN، کابل‌های پرنده و سوکت‌های چراغ نشانگر، همراه با گزینه‌های ولتاژ AC/DC جهانی برای پاسخگویی به تقاضاهای مطابق جهانی. طرح کلی فشرده سبک وزن مناسب نصب در داخل ماژول های تجهیزات فشرده است. این به طور گسترده ای در کنترل منبع هوا ژنراتور خلاء، سوئیچینگ تامین هوای سیلندر کوچک، حلقه های آب خنک کننده میکرو تجهیزات، پاشش خودکار، زهکشی خودکار کمپرسور هوا و سیستم های مرطوب کننده کوچک استفاده می شود و به عنوان یک جایگزین کنترل سیال مینیاتوری مقرون به صرفه برای دریچه های سری 2 ولت برنجی عمل می کند.

شیرهای کنترل جهتی سولنوئیدی پنوماتیک 3/2 طرفه سری SOLH 3V با ساختارهای مستقیم و آزمایشی طراحی شده اند که برای راندن سیلندرهای برگشت فنر تک اثره و سوئیچینگ مدارهای پنوماتیک خلاء طراحی شده اند. این سری که در پیکربندی‌های Normally Closed (NC) و Normally Open (NO) موجود است، بدنه شیر آلیاژ آلومینیومی سبک وزن با استحکام بالا با طرح فشرده، پاسخ سریع و درجه حفاظت ضد گرد و غبار و ضد آب IP65 را به کار می‌گیرد که به عنوان جزء کنترل هسته استاندارد برای سیستم‌های اتوماسیون پنوماتیک کوچک و متوسط ​​عمل می‌کند. چیدمان پورت از استانداردهای صنعتی جهانی پیروی می کند: P برای ورودی هوای اصلی، A برای اجرای درگاه کار اتصال سیلندرها یا مکنده های خلاء، R برای درگاه اگزوز که با صدا خفه کن برای کاهش نویز عملیاتی مطابقت دارد. انواع مستقیم 3V1 و 3V2 از راه‌اندازی قابل اعتماد فشار صفر در 0 تا 0.8 مگاپاسکال با پاسخ سوئیچینگ زیر 0.05 ثانیه پشتیبانی می‌کنند که برای خطوط لوله گاز فشار پایین و سناریوهای کنترل خلاء فشار منفی کاملاً مناسب است. سری‌های 3V100/3V200/3V300 که توسط پایلوت کار می‌کنند دارای ظرفیت جریان بیشتر و مصرف برق کویل کمتری هستند، که به حداقل فشار ورودی 0.15 مگاپاسکال برای سوئیچینگ پایدار برای برآوردن حلقه‌های پنوماتیک معمولی با جریان بالا نیاز دارند. مجهز به دکمه دستی به سبک انگشتانه برای رفع اشکال راحت در محل در حین نصب و نگهداری، کل سری از عملکرد بدون روغن با عملکرد آب بندی پایدار پشتیبانی می کند. مشخصات رزوه های متعدد از جمله M5، G1/8، G1/4 و G3/8 اختیاری هستند، با ولتاژهای جریان اصلی AC و DC و دو حالت سیم کشی سوکت DIN و سیم های پرنده جفت می شوند. این می تواند به طور مستقیم جایگزین دریچه های پایلوت هوای سنتی 3A و دریچه های کششی دستی 3L بدون اصلاح ساختاری شود، که به طور گسترده در مکانیسم های جک گیره قطعه کار، سوئیچینگ جذب خلاء، حفاظت قفل پنوماتیک و کنترل اینچ محرک های کوچک مستقر شده است.

شیرهای کنترل جهتی پنوماتیک سری SOLH 4V، اجزای اصلی پنوماتیک صنعتی هستند که پیکربندی‌های دو حالته 5/2 و سه حالته 5/3 جهته را پوشش می‌دهند، به‌ویژه برای حرکت رفت و برگشتی، موقعیت‌یابی در میانه ضربه و حفظ فشار سیلندرهای پنوماتیک دو اثره بهینه شده‌اند. این سری با استفاده از هسته سوپاپ قرقره با دقت بالا و ساختار محرک پیلوت داخلی، دارای مقاومت اصطکاک کم، عملکرد سوئیچینگ حساس و مصرف برق کم سیم پیچ است که به طور گسترده در خطوط مونتاژ خودکار، ماشین آلات بسته بندی، وسایل تعیین موقعیت و سیستم های انتقال پنوماتیک عمومی استفاده می شود. طرح پنج پورت مطابق با استانداردهای صنعتی جهانی است: P به عنوان ورودی اصلی تامین هوا عمل می کند. A و B دو پورت اجرایی هستند که به محفظه جلو و عقب سیلندرهای دو عملکرد متصل می شوند تا امتداد و پسرفت را کنترل کنند. R و S پورت های اگزوز هستند که با صدا خفه کن برای کاهش نویز کار پیکربندی شده اند. نوع 5/2 طرفه شامل کنترل الکتریکی تک کویل و انواع کنترل الکتریکی دو سیم پیچ می باشد. دریچه‌های کنترل تک الکتریکی به تنظیم مجدد فنری برای بازگشت خودکار پس از قطع برق تکیه می‌کنند که برای اقدامات متقابل معمولی و برنامه‌های بازنشانی ایمنی ایده‌آل است. سوپاپ های کنترل الکتریکی دوگانه دارای حافظه موقعیت بدون فنر هستند و موقعیت سیلندر فعلی را به طور پیوسته پس از خاموش شدن برای موقعیت یابی طولانی مدت و نگه داشتن فشار قفل می کنند. نسخه 5/3 جهت سه حالته سه حالت خنثی اختیاری را ارائه می دهد: مرکز بسته (نوع C) همه پورت ها را برای قفل کردن سیستم تعلیق سیلندر و محافظت در برابر سقوط قفل می کند. مرکز اگزوز (نوع E) پورت های A/B را به کانال های اگزوز برای کاهش فشار و شناور آزاد در طول راه اندازی دستی متصل می کند. مرکز فشار (نوع P) هوای فشرده را به هر دو پورت کار برای بستن متعادل دو طرفه تغذیه می کند. مشخصات موجود از 4V110 تا 4V410 با اندازه های رزوه M5، G1/8، G1/4، G3/8 و G1/2 متغیر است. مجهز به سیم پیچ های ضد گرد و غبار و ضد آب IP65 که از ولتاژهای جریان اصلی AC و DC پشتیبانی می کنند، کل سری از عملکرد بدون روغن پشتیبانی می کند و دارای دکمه لغو دستی برای تست و نگهداری راحت در محل است. این شیر استاندارد جهانی برای اتوماسیون پنوماتیک صنعتی است.

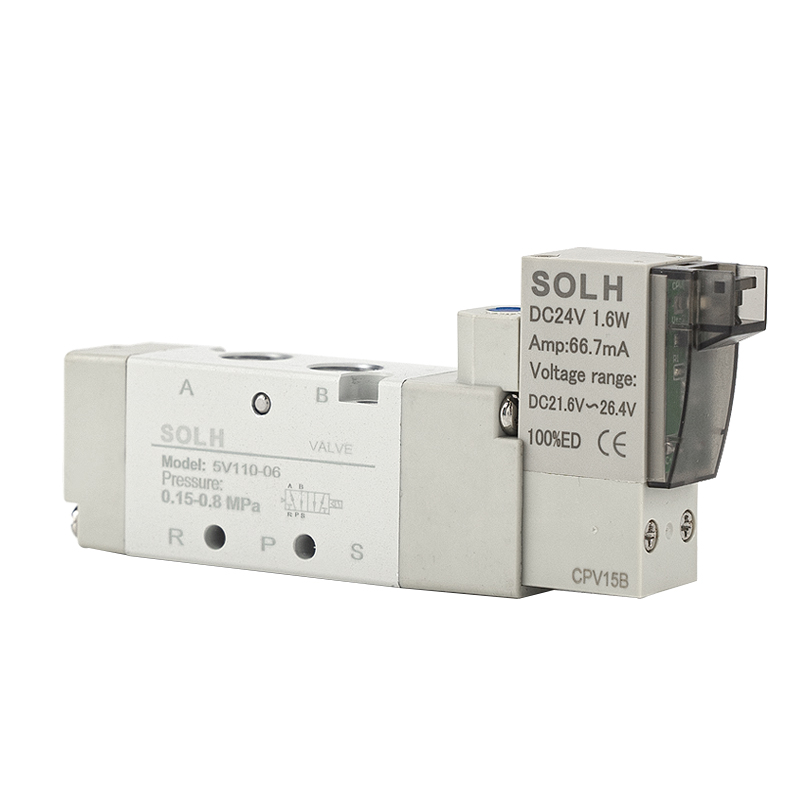

شیر برقی پنوماتیک 5/2 و 5/3 سری SOLH 5V، کاملاً قابل تعویض با سری AirTAC 5V. سیم پیچ کم توان 0.9 وات، طول عمر چرخه 30 میلیون، پاسخ فرکانس بالا ≤0.05 ثانیه، رتبه IP65 با اگزوز خلبان داخلی تمیز. موجود در کنترل الکتریکی تک/دوگانه و عملکردهای میانی 3 موقعیت C/E/P، ایده آل برای سیلندرهای دوتایی، الکترونیک، تجهیزات اتوماسیون درجه تمیز پزشکی مواد غذایی.

شیر برقی پایلوت جمع و جور SOLH 7V شامل انواع 5/2 و 5/3 جهته است که بازگشت فنر تک سیم پیچ، قفل دو سیم پیچ و سه عملکرد مرکزی را پوشش می دهد: مرکز بسته، اگزوز مرکزی، منبع فشار مرکزی. این دستگاه از طراحی یکپارچه اگزوز متمرکز داخلی با حدود 30 درصد ظرفیت جریان بالاتر نسبت به دریچه های سری 4 ولت سنتی استفاده می کند که دارای پاسخ سوئیچینگ ≤50 میلی ثانیه و حداکثر فرکانس کاری تا 5 هرتز است. سیم‌پیچ‌های برق بسیار کم، با مصرف برق DC 0.7W و AC 1.1VA، گرمای کمتری برای انرژی‌دهی مداوم تولید می‌کنند. مجموعه‌ای با اندازه کامل از M5 تا 3/8 اینچ ارائه شده است که از هر دو درگاه رزوه استاندارد و اتصالات سریع فشاری پشتیبانی می‌کند. سوپاپ‌ها را می‌توان به صورت جداگانه یا روی منیفولدهای آلومینیومی چند ایستگاهی برای صرفه‌جویی در فضای کابینت و ساده‌سازی لوله‌کشی هوای اصلی نصب کرد. محدوده فشار کاری 0.15 تا 0.8 مگاپاسکال ℃ با دمای کارآلومینی -20-0. بدنه سوپاپ عمر طولانی آب بندی را ارائه می دهد که به طور گسترده برای سوئیچینگ جهت سیلندر و کنترل پنوماتیک متمرکز در تمام خطوط تولید خودکار استفاده می شود.

شیر برقی 5 پورت پایلوت سری SOLH SY به طور کامل با شیرهای SMC منطبق از جمله مدل های SY3000 mini، SY5000 متوسط، SY7000 بزرگ و SY9000 بسیار بزرگ قابل تعویض است. این گزینه های مدار کامل را ارائه می دهد: سیم پیچ 5/2 تک/دو و 5/3 سه موقعیت با عملکردهای مرکز بسته، اگزوز مرکزی و عملکرد تامین فشار مرکزی. کویل های استاندارد 0.35 وات و کویل های اختیاری 0.1 وات کم مصرف انرژی، گرمای کمی برای انرژی دهی مداوم تولید می کنند. نسخه آزمایشی داخلی 0.1 تا 0.7 مگاپاسکال کار می کند، در حالی که نوع آزمایشی خارجی از محیط خلاء -100 کیلو پاسکال پشتیبانی می کند. قرقره مهر و موم شده تا 200 میلیون سیکل سوئیچینگ می رسد. درگاه های هوا برای مسیریابی لوله های انعطاف پذیر در کنار، بالا و پایین مرتب شده اند. سوپاپ‌ها از طراحی snap پلاگین سازگار با جزیره‌های شیر منیفولد SS5Y استفاده می‌کنند که امکان تعمیر و نگهداری تک سوپاپ را بدون جدا کردن کل بانک، با کانکتور پلاگین IP65 و رتبه پایه منیفولد IP67 را ممکن می‌سازد. رانرهای داخلی بهینه شده حدود 80 درصد جریان بالاتری نسبت به شیرهای قدیمی ارائه می دهند و مش فیلتر پایلوت داخلی از گیرکردن قرقره در اثر گرد و غبار جلوگیری می کند. به طور گسترده برای سوئیچینگ جهت سیلندر و کنترل پنوماتیک متمرکز در تجهیزات نیمه هادی، جوش خودرو، بسته بندی و اتوماسیون پزشکی استفاده می شود.

شیرهای برقی 5/2 طرفه صفحه ای سری SOLH 4M کاملاً مطابق با استانداردهای نصب بین المللی NAMUR هستند که به طور هدفمند برای مونتاژ مستقیم بر روی محرک های پنوماتیکی که دریچه های توپی و شیرهای پروانه ای را هدایت می کنند ساخته شده است. پایه زیرین یکپارچه دارای گذرگاه‌های هوای P، A، B، R1 و R2 از پیش تعبیه‌شده است که امکان اتصال بدون درز با حفره‌های هوای محرک بدون لوله خارجی برای درگاه‌های کاری A/B را فراهم می‌کند. این چیدمان ساده در مقایسه با شیرهای برقی سری 4 ولتی متصل به لوله معمولی، حجم کاری طرح‌بندی خط لوله و نقاط احتمالی نشت هوا را به شدت کاهش می‌دهد. این مجموعه از ساخت قرقره پایلوت داخلی با عملکرد بدون روغن استفاده می‌کند که در پیکربندی‌های تنظیم مجدد فنر تک سیم پیچ (4M×10) و حافظه ضامن دو سیم پیچ (4M×20) با سه درجه اندازه: 4M100، جریان اصلی 4M200 و جریان بالا 4M300 ارائه می‌شود. انواع کنترل الکتریکی تکی به صورت خودکار تحت کشش فنر پس از قطع برق برای سناریوهای تنظیم مجدد ایمن بازنشانی می شوند، در حالی که نسخه های کنترل الکتریکی دوتایی موقعیت سوئیچ خود را پس از قطع برق به طور پیوسته حفظ می کنند تا وضعیت باز و بسته شدن شیر را برای قفل طولانی مدت خط لوله حفظ کنند. هر واحد مجهز به یک دکمه کناری دستی نصب شده در کناره است تا راه اندازی آفلاین و تست تعمیر و نگهداری راحت باشد. کویل‌ها از ولتاژهای جهانی AC/DC پرکاربرد با محافظت IP65 ضد گرد و غبار و ضد آب پشتیبانی می‌کنند، مناسب برای شرایط کاری سخت در تصفیه آب، خطوط لوله شیمیایی و کلیدزنی عمومی سیالات صنعتی. این سری از لحاظ ابعادی با پایه های منیفولد مشترک با سری های معادل 4 ولت سازگار است و از نصب محرک مستقل یا مونتاژ جزیره مرکزی سوپاپ از طریق منیفولدهای چند ایستگاهی پشتیبانی می کند. با رابط استاندارد تایید شده NAMUR، قابل تعویض با سری اصلی Airtac 4M، به عنوان یک جزء کنترل منطبق اختصاصی برای تنظیم خودکار روشن و خاموش کردن محرک‌های توپی و شیر پروانه‌ای پنوماتیک عمل می‌کند.
