شیر کنترل

شیر پاپت مکانیکی متوسط ​​SOLH VM2 (VM200) کاملاً با مدل های مشابه SMC قابل تعویض است. دارای ساختار poppet متوسط ​​با ضریب جریان Cv=0.87، ظرفیت جریان آن حدود 8 برابر بیشتر از سری mini VM1 است، مجهز به پورت استاندارد Rc1/4 و رشته های اختیاری NPT/G1/4. زیر 0 ~ 1.0 مگا پاسکال کار می کند و با خلاء ناسازگار است، از مهر و موم مقاوم در برابر سایش و بدنه فلزی مقاوم استفاده می کند. طرح‌بندی لوله‌های درگاه کناری و درگاه پایینی در دسترس هستند که توسط مجموعه کاملی از محرک‌های قابل تعویض پشتیبانی می‌شوند: غلتک استاندارد POM / اهرم غلتکی مقاوم در برابر سایش فولاد سخت، غلتک ضد برگشت یک طرفه، پیستون مستقیم، دکمه فشاری تخت، سر توقف اضطراری قارچی زرد، دکمه نشانگر سبز رنگ و kn لولای قابل قفل شدن. نوع غلتک فولادی سخت شده با خطوط تولید با سایش بالا مناسب است. به طور گسترده برای تشخیص محدودیت حرکت سیلندر و میز اسلاید، راه‌اندازی دستی تجهیز، تعویض هوا و قفل اضطراری ایمنی استفاده می‌شود، این دریچه اصلی جریان هوای مکانیکی برای خطوط تولید بسته‌بندی، نساجی، چاپ و اتوماسیون عمومی است.

شیر مکانیکی 3 پورت متوسط ​​SOLH VM4 (VM400) به طور کامل با مدل‌های SMC معادل قابل تعویض است که بین سری‌های mini VM1 و VM2 با جریان بالا قرار دارد. مزیت اصلی آن در سازگاری با محدوده فشار کامل از خلاء -100 کیلو پاسکال تا فشار مثبت 1.0 مگا پاسکال است، ویژگی که در VM2 در دسترس نیست. این پورت استاندارد Rc1/8 را با رشته‌های اختیاری NPT/G1/8 و ظرفیت جریان Cv=0.38، پشتیبانی از طرح‌بندی لوله‌کشی درگاه کناری و پایینی استفاده می‌کند. ساخته شده با بدنه فلزی جامد، در برابر ضربه 1000 متر بر ثانیه و ارتعاشات سنگین مقاوم است، مناسب برای خطوط تولید سخت و سنگین، با مهر و موم مقاوم در برابر گرد و غبار بدون روغن کاری برای عمر طولانی. مجموعه کاملی از محرک‌های قابل تعویض ارائه می‌شود: اهرم غلتکی فولادی ضد سایش استاندارد/سخت‌شده، غلتک ضد برگشت یک‌طرفه، پیستون مستقیم، دکمه‌های توقف اضطراری قارچی چند رنگ، دستگیره‌های چرخشی در موقعیت ۲/۳، دکمه‌های فشاری قفل‌شونده و اهرم‌های لولا. به طور گسترده در تشخیص محدودیت حرکت سیلندر و میز اسلاید، مدارهای جذب/آزادسازی خلاء، راه‌اندازی دستی تجهیز تجهیزات، اینترلاک اضطراری ایمنی دستگاه و تعویض فیکسچر جیگ استفاده می‌شود.

شیر تناسبی الکترو پنوماتیک جریان بالا SOLH ITV کاملاً با مدل های SMC معادل قابل تعویض است. با استفاده از سیستم بازخورد فشار حلقه بسته، ولتاژ DC0-10V، سیگنال های آنالوگ جریان 4-20 میلی آمپر، و ارتباطات فیلدباس اختیاری شامل CC-Link، PROFINET، EtherNet/IP را برای دستیابی به تنظیم فشار هوا از راه دور بدون پله و با دقت بالا با دقت کنترل FS ± 1٪ و محافظت در برابر گرد و غبار و IP65 می پذیرد. سه سری محدوده جریان های مختلف را پوشش می دهند: ITV1100 برای جریان بسیار کم، ITV2100 برای جریان متوسط ​​جهانی و ITV3100 برای جریان بالا سنگین تا 4400 L/min ANR، با فشار قابل تنظیم از 0.005 تا 0.9 MPa. از رزوه های Rc/NPT/G و اتصالات فشاری، صفحه نمایش دیجیتال داخلی LED و هشدار خود عیب یابی تحت منبع تغذیه کم DC24V پشتیبانی می کند. به طور گسترده برای محرک سیلندر بزرگ، کنترل تنش ثابت فیلم و سیم، فرآیندهای نیمه هادی و نوری، توزیع و پوشش خودکار، سوئیچ فشار چند مرحله ای برای تجهیزات جوشکاری و پرچ، جایگزینی چندین تنظیم کننده دستی برای تحقق کنترل فشار متمرکز دیجیتال در خطوط تولید خودکار استفاده می شود.

شیرهای چک داخلی SOLH XTO674 و INA14 دارای پلت فرم ساختاری یکسانی با فشار ترک خوردگی بسیار کم 0.01 مگا پاسکال هستند که با هوای فشرده و آب تمیز برای محافظت در برابر جریان برگشتی در خطوط لوله سیال خلاء و فشار کم سازگار است. XTO674 یک نسخه برودتی تمام برنجی است که تا -30 درجه سانتیگراد کار می کند. سری استاندارد INA14 بدنه فولادی ضد زنگ برنجی یا SUS304 را ارائه می‌کند، مجهز به مهر و موم استاندارد NBR به همراه روغن اختیاری و FKM مقاوم در برابر دمای بالا و مهر و موم CR ضد آب و هوا. طراحی فشرده رزوه ای درون خطی با علامت فلش جریان را می توان مستقیماً بدون براکت اضافی در خطوط لوله نصب کرد و به طور موثر از اتلاف خلاء و جریان هوا معکوس در هنگام نصب بین ژنراتورهای خلاء و مکنده جلوگیری کرد. این دو سری دارای ابعاد کلی و اندازه‌های رزوه‌ای یکسان برای تبادل مستقیم میدان بدون تغییر لوله هستند که به طور گسترده در تجهیزات برودتی، خطوط تولید خلاء، مدارهای سیال در دمای بالا مقاوم در برابر خوردگی و خطوط لوله پنوماتیک و آب عمومی برای حفظ فشار یک طرفه و جلوگیری از جریان برگشتی استفاده می‌شود.

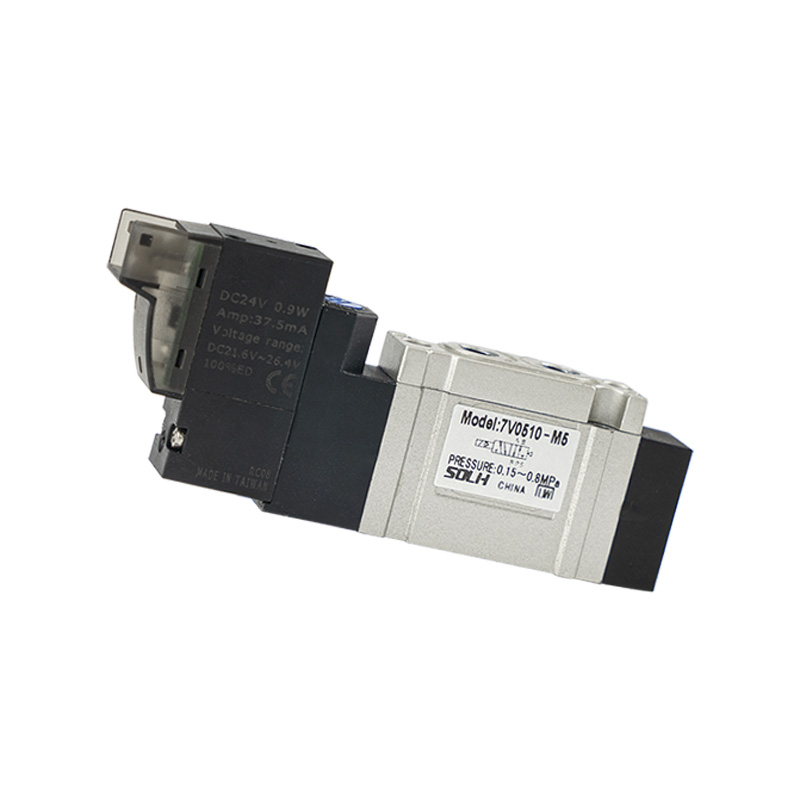

شیر برقی پایلوت جمع و جور SOLH 7V شامل انواع 5/2 و 5/3 جهته است که بازگشت فنر تک سیم پیچ، قفل دو سیم پیچ و سه عملکرد مرکزی را پوشش می دهد: مرکز بسته، اگزوز مرکزی، منبع فشار مرکزی. این دستگاه از طراحی یکپارچه اگزوز متمرکز داخلی با حدود 30 درصد ظرفیت جریان بالاتر نسبت به دریچه های سری 4 ولت سنتی استفاده می کند که دارای پاسخ سوئیچینگ ≤50 میلی ثانیه و حداکثر فرکانس کاری تا 5 هرتز است. سیم‌پیچ‌های برق بسیار کم، با مصرف برق DC 0.7W و AC 1.1VA، گرمای کمتری برای انرژی‌دهی مداوم تولید می‌کنند. مجموعه‌ای با اندازه کامل از M5 تا 3/8 اینچ ارائه شده است که از هر دو درگاه رزوه استاندارد و اتصالات سریع فشاری پشتیبانی می‌کند. سوپاپ‌ها را می‌توان به صورت جداگانه یا روی منیفولدهای آلومینیومی چند ایستگاهی برای صرفه‌جویی در فضای کابینت و ساده‌سازی لوله‌کشی هوای اصلی نصب کرد. محدوده فشار کاری 0.15 تا 0.8 مگاپاسکال ℃ با دمای کارآلومینی -20-0. بدنه سوپاپ عمر طولانی آب بندی را ارائه می دهد که به طور گسترده برای سوئیچینگ جهت سیلندر و کنترل پنوماتیک متمرکز در تمام خطوط تولید خودکار استفاده می شود.

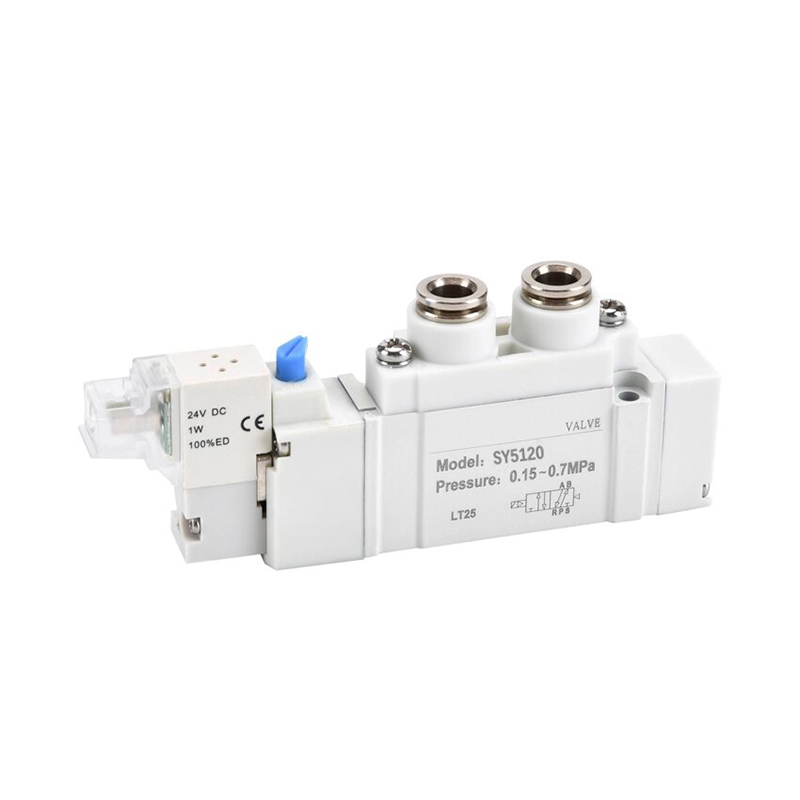

شیر برقی 5 پورت پایلوت سری SOLH SY به طور کامل با شیرهای SMC منطبق از جمله مدل های SY3000 mini، SY5000 متوسط، SY7000 بزرگ و SY9000 بسیار بزرگ قابل تعویض است. این گزینه های مدار کامل را ارائه می دهد: سیم پیچ 5/2 تک/دو و 5/3 سه موقعیت با عملکردهای مرکز بسته، اگزوز مرکزی و عملکرد تامین فشار مرکزی. کویل های استاندارد 0.35 وات و کویل های اختیاری 0.1 وات کم مصرف انرژی، گرمای کمی برای انرژی دهی مداوم تولید می کنند. نسخه آزمایشی داخلی 0.1 تا 0.7 مگاپاسکال کار می کند، در حالی که نوع آزمایشی خارجی از محیط خلاء -100 کیلو پاسکال پشتیبانی می کند. قرقره مهر و موم شده تا 200 میلیون سیکل سوئیچینگ می رسد. درگاه های هوا برای مسیریابی لوله های انعطاف پذیر در کنار، بالا و پایین مرتب شده اند. سوپاپ‌ها از طراحی snap پلاگین سازگار با جزیره‌های شیر منیفولد SS5Y استفاده می‌کنند که امکان تعمیر و نگهداری تک سوپاپ را بدون جدا کردن کل بانک، با کانکتور پلاگین IP65 و رتبه پایه منیفولد IP67 را ممکن می‌سازد. رانرهای داخلی بهینه شده حدود 80 درصد جریان بالاتری نسبت به شیرهای قدیمی ارائه می دهند و مش فیلتر پایلوت داخلی از گیرکردن قرقره در اثر گرد و غبار جلوگیری می کند. به طور گسترده برای سوئیچینگ جهت سیلندر و کنترل پنوماتیک متمرکز در تجهیزات نیمه هادی، جوش خودرو، بسته بندی و اتوماسیون پزشکی استفاده می شود.

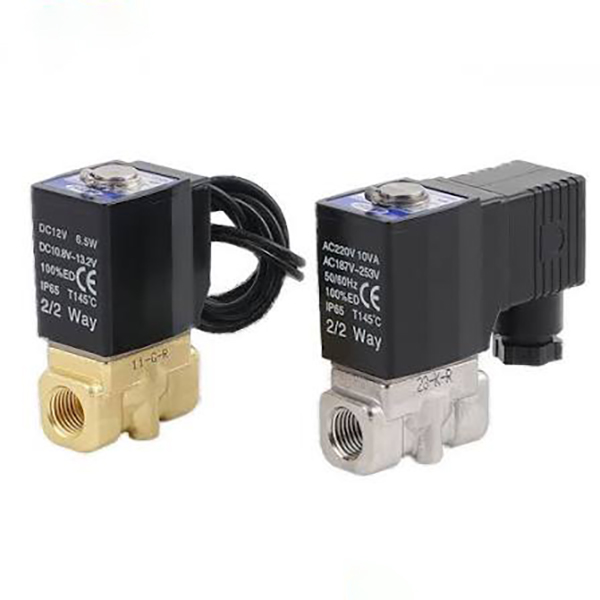

شیرهای برقی سیال معمولی بسته 2/2 طرفه سری SOLH 2S شامل دو خط کامل هستند: مدل‌های 030/050 با دهانه کوچک با عملکرد مستقیم و انواع با سوراخ بزرگ 150 تا 500 که توسط پایلوت کار می‌کنند، برای کنترل خاموش و روشن خودکار آب تمیز، هوای فشرده، خنک‌کننده برش، روغن مایع روان‌کننده و خطوط لوله ضعیف. نسخه مستقیم، راه‌اندازی فشار صفر را بدون حداقل محدودیت فشار دیفرانسیل، ویژگی‌های اندازه جمع‌وجور، جهت نصب جهانی و سوئیچینگ سریع میلی‌ثانیه را امکان‌پذیر می‌سازد، ایده‌آل برای کاربردهای ریز جریان کم فشار مانند خنک‌کننده ماشین ابزار تک نقطه‌ای، انشعاب‌های میکرو هوا/آب 3C و تجهیزات تمیزکننده کوچک. نوع آزمایشی به حداقل اختلاف فشار 0.05 مگا پاسکال برای باز شدن کامل نیاز دارد، جریان فوق العاده بزرگ را با سیم پیچ های کم گرمای کم وات ارائه می کند، مناسب برای هدرهای تخلیه کمپرسور هوا، خطوط اصلی آب پاشش و خطوط لوله تصفیه آب در گردش بالا. مهر و موم استاندارد لاستیک نیتریل NBR مجهز به مهر و موم های اختیاری مقاوم در برابر اسید و آب گرم EPDM درجه مواد غذایی است. استانداردهای بین‌المللی رزوه (PT/G/NPT) و ولتاژ جهانی سیم‌پیچ (DC12/24V، AC24/110/220V) در دسترس هستند که توسط دوشاخه DIN و گزینه‌های سیم‌کشی سرب سیم پشتیبانی می‌شوند. کویل های مقاوم در برابر حرارت امکان انرژی دهی مداوم طولانی مدت را فراهم می کنند. راهنمای انتخاب: نوع مستقیم برای خطوط لوله با فشار ساکن زیر 0.05MPa و جریان شاخه کوچک. نسخه پایلوت برای هدرهای اصلی G1/2 و بالاتر با فشار بالا پایدار و جریان گردش زیاد. مهر و موم EPDM برای آب گرم و سیالات مواد غذایی اجباری است.

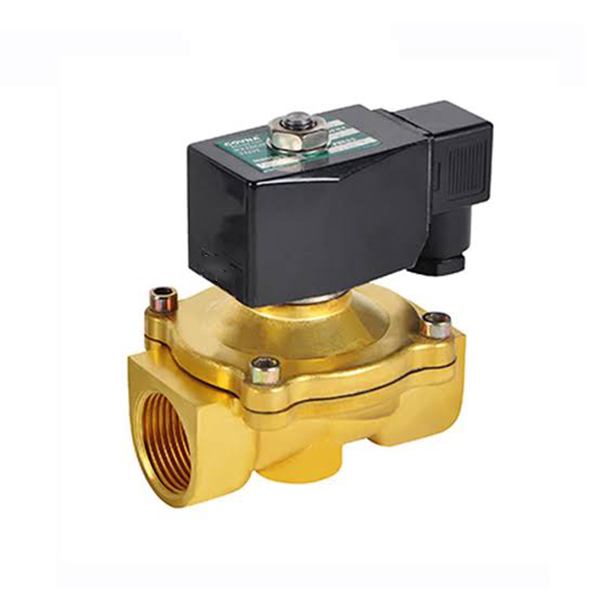

شیر برقی سیال معمولی بسته 2/2 طرفه سری SOLH 2W با بدنه برنجی جامد شامل مدل‌های 030/050 با دهانه کوچک با عملکرد مستقیم و انواع 150 تا 500 با حفره بزرگ است که برای کنترل خاموش و روشن خودکار آب تمیز، هوای فشرده، مایع خنک‌کننده برش و روغن‌کاری ضعیف لوله‌ها طراحی شده است. نسخه مستقیم اقدام به راه اندازی فشار دیفرانسیل صفر بدون محدودیت فشار کاری حداقل، ویژگی های اندازه جمع و جور، جهت نصب جهانی و سوئیچینگ فرکانس بالا میلی ثانیه ای، ایده آل برای انشعاب های جریان میکرو با فشار پایین، مدارهای آب کمکی خلاء و خنک کننده تک نقطه ای برای ماشین ابزارهای کوچک است. نوع آزمایشی به حداقل فشار دیفرانسیل راه‌اندازی 0.05 مگا پاسکال نیاز دارد، جریان فوق‌العاده بزرگ را با سیم‌پیچ‌های کم‌مصرف کم‌مصرف ارائه می‌کند، مناسب برای خطوط تخلیه اصلی کمپرسور هوا، مدارهای آب پاشش اصلی مونتاژ عمومی و خطوط لوله با جریان بالا برای سیستم‌های تصفیه آب. مهر و موم استاندارد لاستیک نیتریل NBR مجهز به مهر و موم های اختیاری مقاوم در برابر حرارت و اسید EPDM درجه مواد غذایی است. چندین استاندارد بین‌المللی رزوه (PT/G/NPT) و ولتاژ سیم‌پیچ با برد کامل (DC12/24V، AC24/110/220V) در دسترس هستند که توسط سوکت‌های دوشاخه DIN برای سیم‌کشی کابینت و سیم‌های ضد آب IP65 برای تجهیزات بیرونی مرطوب پشتیبانی می‌شوند. کویل های مقاوم در برابر حرارت اجازه می دهد تا انرژی 24 ساعته مداوم و بدون فرسودگی را تامین کنند. دستورالعمل های انتخاب: برای خطوط لوله با فشار استاتیکی زیر 0.05 مگاپاسکال و جریان میکرو تک نقطه ای، نوع مستقیم عمل را انتخاب کنید. نوع پایلوت را برای هدرهای اصلی G1/2 و بالاتر با گردش خون بالا با فشار بالا انتخاب کنید. مهر و موم EPDM برای آب گرم، آب تصفیه شده و مایعات درجه مواد غذایی اجباری است.
