شیر کنترل

شیرهای کنترل جهت اهرمی سری SOLH 4H مطابق با استانداردهای صنعتی اصلی توسعه یافته اند و پیکربندی های موقعیت 5/2 و 5/3 را پوشش می دهند. این دریچه‌های دستی از نوع قرقره که صرفاً با دستکاری اهرمی دستی بدون سیم‌پیچ‌های الکترومغناطیسی یا سیگنال‌های خلبان پنوماتیکی کار می‌کنند، به طور گسترده برای راه‌اندازی تجهیزات در محل، خاموش کردن ایمنی اضطراری و کنترل اینچ سیلندرهای دو عملکرده مورد استفاده قرار می‌گیرند. ساخته شده با محفظه های آلیاژ آلومینیوم با استحکام بالا و مجموعه های قرقره دقیق، دو ساختار تعیین موقعیت اختیاری هستند: برگشت فنر اتوماتیک و قفل مکانیکی توپ فولادی. بسیار مهم است که ابعاد نصب کاملاً با شیرهای برقی 4 ولت و شیرهای هوادار 4 آمپر مطابقت دارد و امکان تعویض مستقیم و سوئیچینگ انعطاف پذیر را در میان حالت های کنترل الکتریکی، پنوماتیکی و دستی در سیستم های پنوماتیک استاندارد فراهم می کند. طرح پنج پورت مطابق با مشخصات عمومی بین المللی است: P به عنوان ورودی اصلی تامین هوای فشرده عمل می کند. پورت های A و B به دو حفره از سیلندرهای دو اثره متصل می شوند تا حرکات کشش و پسرفت را کنترل کنند. R و S درگاه های اگزوز سازگار با صدا خفه کن استاندارد برای کاهش صدای اگزوز هستند. برای مدل‌های 5/2 موقعیت، گونه‌های تنظیم مجدد فنری به‌طور خودکار پس از رها شدن اهرم باز می‌گردند تا محافظتی بی‌خطر در برابر اقدامات مداوم ناخواسته ارائه دهند. نسخه‌های خود قفل شونده، موقعیت قرقره را از طریق موقعیت‌یابی توپ فولادی ایمن می‌کنند و تا زمان تعویض دستی، محکم می‌مانند، که برای حالت‌های کار ثابت طولانی مدت ایده‌آل است. همه واحدهای 5/3 موقعیت از موقعیت دوگانه توپ پایدار با سه حالت خنثی قابل تنظیم استفاده می کنند. مرکز بسته (نوع C) تمام پورت ها را برای قفل کردن سیلندرها و جلوگیری از سقوط محرک های نصب شده به صورت عمودی آب بندی می کند. مرکز اگزوز (نوع C) دریچه های A/B را برای کاهش فشار دریچه می کند و به سیلندر آزاد اجازه می دهد در طول آزمایش دستی شناور شود. مرکز فشار (نوع P) هوای فشرده را به هر دو پورت کار برای بستن همزمان و تنظیم تعادل نیرو عرضه می کند. دریچه ها با هوای فشرده فیلتر شده در محدوده 0.15 تا 0.8 مگاپاسکال در شرایط بدون روغن کاری کار می کنند، دریچه ها به طور پیوسته در دمای 20- تا 70 درجه سانتیگراد کار می کنند. مشخصات موجود از 4H200 تا 4H400 با گزینه های مختلف رشته متغیر است. بدون اجزای الکتریکی، این شیرها دارای مقاومت ذاتی بدون جرقه در برابر انفجار هستند و برای مکان‌های تولید قابل اشتعال، گرد و غبار و پرخطر مناسب هستند. آنها از نصب پانل و نصب پایه پشتیبانی می کنند، که اغلب برای راه اندازی دستی خط تولید، قطع مدار پنوماتیک اضطراری، حلقه های قفل ایمنی و جایگزینی مقاوم سازی دریچه های کنترل خودکار استفاده می شود.

دریچه های کنترل جهت کشش دستی 3/2 طرفه سری SOLH 3L از مشخصات استاندارد صنعتی با ساختار معمولی بسته (NC) پیش فرض مجهز به برگشت فنر اتوماتیک پیروی می کنند. این شیر پنوماتیک دستی که از طریق حرکت مستقیم دستگیره فشار-کشش محوری کار می‌کند، نیازی به قطعات الکتریکی یا سیگنال‌های درایو پنوماتیک ندارد و آن را به یک جزء سوئیچینگ دستی ذاتاً ایمن برای مدارهای پنوماتیک تبدیل می‌کند. این به طور گسترده ای برای فعال سازی سیلندر تک اقدام، کلید روشن-خاموش مدار، راه اندازی اینچ و سیستم های قفل ایمنی، به ویژه برای اشکال زدایی میدانی، قطع اضطراری و محیط های کاری مستعد انفجار ایده آل است. طرح سه پورت مطابق با استانداردهای صنعتی جهانی است: P برای ورودی هوای فشرده اصلی، A برای پورت خروجی کار اتصال سیلندرهای تک اثره، و R برای درگاه اگزوز سازگار با صدا خفه کن استاندارد برای کاهش صدای اگزوز. در حالت آزاد شدن عادی، فنر برگشتی داخلی، قرقره دقیق را فشار می‌دهد تا ورودی P را ببندد. پورت A برای کاهش فشار برای حفظ حالت ایمن بسته به R متصل می شود. کشیدن دستی دسته، قرقره را برای اتصال پورت های P و A برای تامین هوا جهت حرکت سیلندر تغییر می دهد. پس از رها شدن، فنر فوراً سوپاپ را تنظیم مجدد می کند، ورودی هوا را قطع می کند و فشار باقیمانده را تخلیه می کند تا از عملکرد مداوم ناخواسته جلوگیری کند. این شیر که با محفظه های آلیاژ آلومینیوم مقاوم و قرقره های دقیق کم اصطکاک ساخته شده است، از عملکرد بدون روغن کاری با عملکرد آب بندی پایدار پشتیبانی می کند. چهار گرید اندازه از 3L100 فشرده تا 3L400 با مشخصات رزوه پوشش M5، G1/8، G1/4، G3/8 و G1/2. گزینه های PT، NPT و G رشته برای برآوردن نیازهای نصب جهانی در دسترس هستند. این شیر از نصب پانل و نصب پایه پشتیبانی می کند و ابعاد نصب یکسانی را با دریچه های هوادار 3A برای تبادل بدون درز بین حالت های کنترل دستی و پنوماتیکی به اشتراک می گذارد. بدون هیچ گونه اجزای الکتریکی، عملکرد بدون جرقه مناسب برای کارگاه های قابل اشتعال، گرد و غبار و مرطوب را ارائه می دهد، که معمولاً برای بستن دستی، کنترل سیلندر تخلیه، قفل ایمنی تعمیر و نگهداری تجهیزات و سیستم های کنترل منطقی دستی-پنوماتیک ترکیبی همراه با شیرهای پایلوت 3A استفاده می شود.

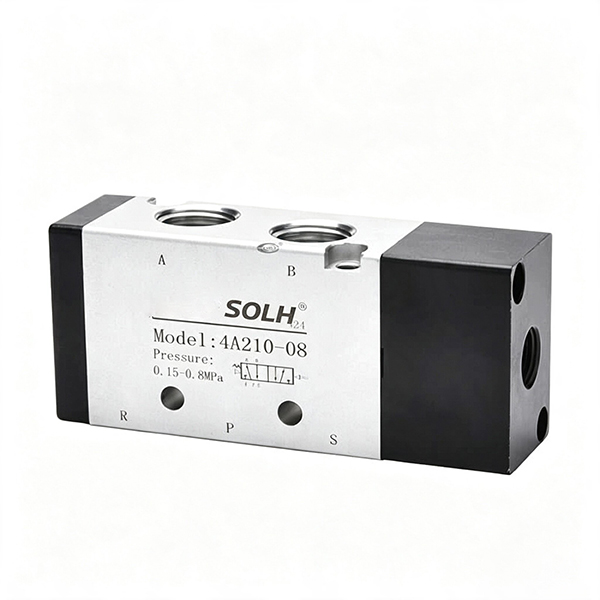

شیرهای کنترل جهتی 5/2 و 5/3 طرفه با هوا سری SOLH 4A همتای کامل پنوماتیک سری شیرهای برقی الکترومغناطیسی کلاسیک 4 ولت هستند. این شیر که کاملاً توسط سیگنال‌های کنترل پنوماتیک خارجی بدون سیم پیچ یا قطعات الکتریکی در داخل هدایت می‌شود، ایمنی ذاتی ضد انفجار را به دست می‌آورد و به عنوان واحد کنترل هسته برای حلقه‌های پنوماتیک غیر الکتریکی، مناطق انفجاری خطرناک و سیستم‌های قفل ایمنی عمل می‌کند. از پیکربندی قرقره با دقت بالا و محفظه‌های آلیاژ آلومینیومی مقاوم استفاده می‌کند، ابعاد نصب و ویژگی‌های جریان یکسان را با سری 4 ولت برای جایگزینی مستقیم و ارتقاء بین طرح‌های کنترل الکتریکی و تمام پنوماتیکی به اشتراک می‌گذارد. طرح استاندارد پنج پورت از مشخصات جهانی صنعت پیروی می کند: P برای ورودی اصلی تامین هوا، A و B به عنوان پورت های کاری متصل به دو محفظه سیلندرهای دو طرفه برای تنظیم کشش و جمع شدن، R و S به عنوان درگاه های اگزوز سازگار با صدا خفه کن استاندارد برای کاهش نویز عملیاتی. خط 5/2 طرفه گزینه های کنترل پنوماتیک تکی و کنترل پنوماتیک دوگانه را ارائه می دهد. مدل‌های کنترل‌شده هوای تکی با دریافت سیگنال‌های هوای کنترلی سوئیچ می‌شوند و پس از ناپدید شدن فشار کنترل، به‌طور خودکار توسط فنرهای داخلی بازنشانی می‌شوند تا محافظت ایمن در برابر خرابی ارائه شود. انواع دوگانه با کنترل هوا دارای فنرهای برگشتی نیستند و موقعیت قرقره فعلی را پس از قطع شدن هوای کنترل به طور مداوم قفل می‌کنند و از موقعیت‌یابی طولانی مدت و حفظ فشار بدون ورودی هوای کنترل پایدار پشتیبانی می‌کنند. نسخه‌های 5/3 طرفه منحصراً هوا محور با سه پیکربندی خنثی قابل انتخاب هستند: مرکز بسته (نوع C) همه پورت‌ها را برای قفل کردن سیلندرها و جلوگیری از سقوط عمودی آب‌بندی می‌کند. مرکز اگزوز (نوع E) دریچه های A/B را به اتمسفر برای آزادسازی فشار و راه اندازی دستی دریچه می کند. مرکز فشار (نوع P) هوای فشرده را به هر دو درگاه کار برای بستن همزمان و تنظیم تعادل نیرو تغذیه می کند. مناسب برای هوای فشرده فیلتر شده در فشار کاری 0.15 تا 0.8 مگاپاسکال، کل سری از عملیات بدون روغنکاری پشتیبانی می کند و به طور قابل اعتماد از -20 درجه سانتیگراد تا +70 درجه سانتیگراد کار می کند. به طور گسترده در کارخانه‌های شیمیایی، کارگاه‌های رنگ‌آمیزی، معدن‌کاری و سایر محیط‌های در معرض خطر انفجار استفاده می‌شود، و با دریچه‌های مکانیکی، سوپاپ‌های دستی و شیرهای پایلوت هوا برای ساخت سیستم‌های کنترل منطقی تمام پنوماتیک کامل برای سیلندرهای دو اثره همکاری می‌کند.

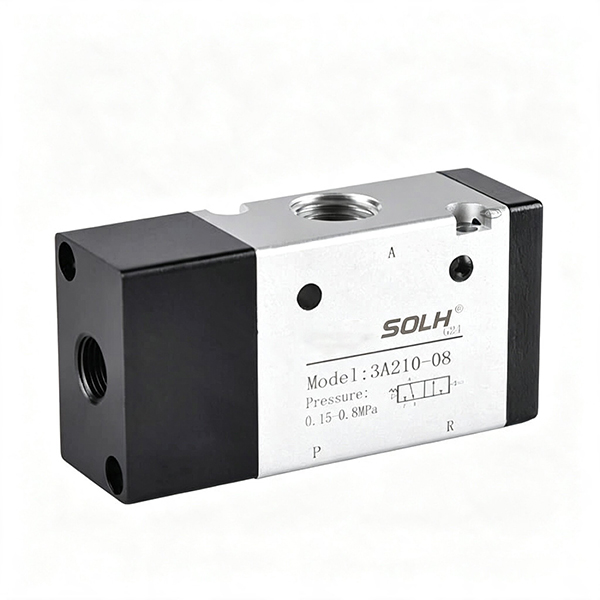

شیرهای کنترل جهتی 3/2 طرفه با هوای خارجی سری SOLH 3A مطابق با استانداردهای اصلی صنعت تولید می شوند. این سری که به طور کامل توسط ورودی سیگنال پنوماتیک بدون سیم پیچ الکترومغناطیسی هدایت می شود، برای کنترل گسترش، جمع شدن و حفظ فشار سیلندرهای پنوماتیک تک اثره مهندسی شده است. این عنصر به عنوان عنصر کنترل ایمنی حیاتی برای مدارهای پنوماتیکی بدون برق، اتمسفرهای انفجاری خطرناک و ماشین آلات صنعتی ایمن عمل می کند. طرح استاندارد سه پورت از تعاریف صنعتی جهانی پیروی می کند: P برای ورودی اصلی تامین هوای فشرده، A برای خروجی کاری متصل مستقیم به سیلندرهای تک اثره، و R برای درگاه اگزوز برای کاهش فشار و تنظیم مجدد سریع فنر. دو پیکربندی کنترل در دسترس است. مدل‌های کنترل پنوماتیک تکی (3A×10) با دریافت سیگنال‌های هوای خارجی سوئیچ می‌شوند و پس از حذف سیگنال هوای کنترل، به‌طور خودکار از طریق فنرهای داخلی بازنشانی می‌شوند تا عملکرد بازنشانی ایمن را تضمین کنند. انواع کنترل پنوماتیک دوگانه (3A×20) ساختار قرقره قفلی را اتخاذ کرده و موقعیت سوپاپ را حتی پس از قطع هوای کنترل به طور مداوم قفل می کند تا گیره و موقعیت طولانی مدت را حفظ کند. این شیرها با بدنه شیر آلیاژ آلومینیوم با استحکام بالا و قرقره‌های ماشینکاری دقیق ساخته شده‌اند، و از عملکرد بدون روغن تحت هوای فشرده فیلتر شده با دقت فیلتر بالای 40 میکرومتر در محدوده فشار کاری 0.15 تا 0.8 مگاپاسکال پشتیبانی می‌کنند. مشخصات چهار بعدی از مینیاتوری 3A100 تا 3A400 با جریان بالا و سنگین، اتصالات رزوه M5 تا G1/2 را پوشش می دهد و رزوه های NPT برای پروژه های خارج از کشور اختیاری هستند. بدون قطعات الکتریکی داخلی، این شیر دارای عملکرد ذاتی ضد انفجار است که برای محیط های کاری قابل اشتعال، گرد و غبار و مرطوب کاملاً مناسب است. این از نصب تصادفی چند زاویه ای و مونتاژ منیفولد برای بانک های سوپاپ مدولار پشتیبانی می کند که به طور گسترده در مکانیسم های بستن قطعه کار، سیستم های قفل ایمنی پنوماتیک و ایستگاه های موقعیت یابی طولانی مدت استفاده می شود.
