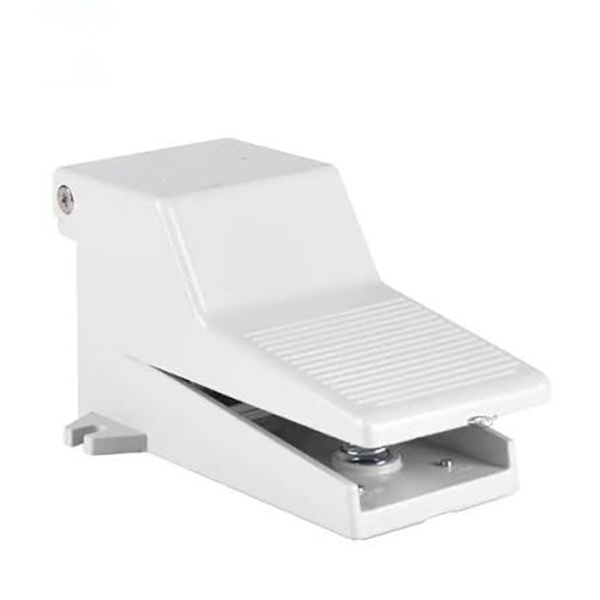

شیر پدال پایی 5/2 راه سری 4F | دریچه پایه پنوماتیک کامل آلومینیومی مستقیم

نام تجاری: SOLH توسط Richge Technology | جایگزینی کاملاً سازگار برای شیر پایی سری AirTAC 4F

1. بررسی اجمالی محصول

     سری SOLH 4F حرفه ای استسوپاپ جهت پدال پا پنوماتیک 5/2 طرفه کاملاً سازگار و قابل تعویض با کل سری AirTAC 4F. با استفاده از بدنه آلیاژی آلومینیومی دایکاست کامل و پدال پایی ضخیم شده بدون لغزش با ساختار تنظیم مجدد فنر مستقیم، به ویژه برایکنترل سیلندر دو کاره رو به جلو و معکوس. سری کامل چهار نوع قابل تنظیم را پوشش می دهد: تنظیم مجدد خودکار استاندارد، قفل مکانیکی L، پوشش محافظ ایمنی G، و قفل ال جی + گارد یکپارچه. این می تواند به صورت دستی دریچه های برقی را برای شروع-ایست تجهیزات و سوئیچینگ جهت جایگزین کند، که به طور گسترده در تجهیزات ابزار، مهر زنی، پرچ کردن و سناریوهای کنترل پنوماتیک صنعتی استفاده می شود.

  1.1 هسته 5/2 راه مدار هوا منطق

     • تعریف بندر هوایی: P (ورودی هوای اصلی)، A/B (دو خروجی کار)، R1/R2 (دو درگاه اگزوز مستقل)

     • حالت عادی (پدال رها شده): P برای تامین هوا به B متصل می شود. A برای اگزوز به R1 متصل می شود، سیلندر جمع می شود و دوباره تنظیم می شود

     • حالت کار (پدال فشار داده شده): P برای تامین هوا به A متصل می شود. B برای اگزوز به R2 متصل می شود، سیلندر گسترش می یابد و کار می کند

     • نوع استاندارد غیر L: بازنشانی فوری فنر پس از رها کردن پا برای کنترل متناوب دویدن

     • L نوع قفل: یک بار فشار دهید تا موقعیت قفل شود و فشار هوا حفظ شود. برای باز کردن و تنظیم مجدد فشار فشار، دوباره فشار دهید

2. قوانین کدگذاری مدل و تعریف پسوند

     منطق کدنویسی: 4F210 - [اندازه پورت] + [پسوند تابع] - [نوع رشته]

  2.1 مدل اصلی و اندازه پورت

     • 4F210: بدنه پایه شیر پایه 5/2 طرفه اصلی جهانی

     • 06: پورت رشته G1/8 (PT1/8).

     • 08: G1/4 (PT1/4) مشخصات جریان اصلی جهانی

 2.2 راهنمای انتخاب پسوند تابع هسته

  2.3 پسوند نوع موضوع

     • خالی: نخ مخروطی PT (پیش‌فرض استاندارد)

     • G: رزوه موازی G استاندارد بریتانیا

     • T: نخ مخروطی استاندارد NPT آمریکا

  نمونه مدل: 4F210-08 | شیر پایی خود تنظیم استاندارد G1/4. 4F210-08LG | شیر پایی خود قفل G1/4 با پوشش محافظ ایمنی

3. پارامترهای فنی اصلی

4. تمایز انتخاب: 4F 5/2 Way در مقابل 3F 3/2 Way Foot Valve

5. مزایای هسته ساختاری

     • طراحی اگزوز دوگانه مستقل: مجهز به دو سوراخ اگزوز مجزا برای اطمینان از خروج صاف اگزوز در هنگام معکوس کردن سیلندر، واکنش سریع و عملکرد پایدار بدون تاخیر.

     • پدال سنگین ضد لغزش: سطح پدال بافت غلتکی اصطکاک را به طور موثر افزایش می دهد، از لغزش در هنگام پله های بارگذاری بالا جلوگیری می کند و پایداری عملیاتی را بهبود می بخشد.

     • مکانیسم قفل مستقل پایدار: ساختار قفل مستقل با اتصال محکم، موقعیت محکم و باز کردن سبک وزن را تضمین می کند. توجه: برای شرایط کاری ضربه مداوم با فرکانس فوق العاده بالا مناسب نیست.

     • پوشش محافظ ایمنی اختیاری: محافظ پلاستیکی سفارشی ضد گرد و غبار به طور موثری از معکوس شدن تصادفی ناشی از افتادن قطعه کار یا عدم تماس پرسنل جلوگیری می کند و ایمنی عملیات در محل را بهبود می بخشد.

     • ساختار کامل آلومینیومی با دوام: بدنه یکپارچه آلیاژ آلومینیوم دایکاست دارای سختی بالا، مقاومت در برابر ضربه و عمر طولانی برای محیط های سخت کارگاهی صنعتی است.

6. سناریوهای کاربردی معمولی

     • کنترل دستی سیلندر دو اثره: منبع هوا ← شیر پایی 4F ← سیلندر دو کاره. نوع خود بازنشانی می‌تواند با فشار دادن و جمع‌آوری در هنگام رهاسازی انجام شود. نوع قفل، فشار گیره را برای موقعیت طولانی مدت حفظ می کند.

     • کنترل تجهیزات پردازش صنعتی: سوئیچینگ جهت دار حرفه ای با پا برای ماشین های مهر زنی، ماشین های پرچین و وسایل آسیاب، آزاد کردن دست ها برای عملیات پردازش کارآمد.

     • اشکال زدایی تجهیزات در محل: شیرهای برقی را به طور موقت با شیرهای پایی دستی برای رفع اشکال مدار پنوماتیک جایگزین کنید، مناسب برای عملیات آزمایشی تجهیزات و کالیبراسیون پارامترها.

خلاصه یک جمله

     سری SOLH 4F یک شیر پدال پایی با عملکرد مستقیم 5/2 طرفه تمام آلومینیومی است که دارای گزینه‌های گارد خود تنظیم مجدد، خود قفل و ضد عملکرد نادرست است. این سوپاپ دارای اگزوز سریع دوگانه، جریان زیاد و سازگاری کامل AirTAC است، این شیر کنترل پای صنعتی استاندارد برای سوئیچینگ سیلندر دو عملکرده رو به جلو/عکوس و کنترل پنوماتیک پردازش مکانیکی است.
