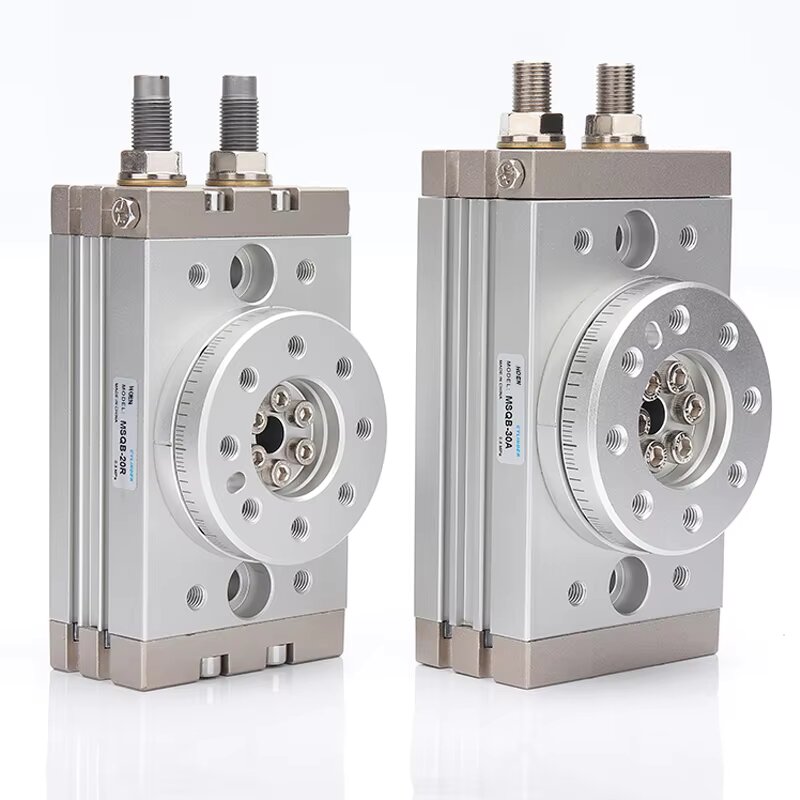

محرک چرخشی رک و پینیون سری HRQ

برند:SOLH توسط Richge Technology

موقعیت یابی محصول

     سیلندر چرخشی SOLH HRQ ساختار گیربکس و پینیون متقارن دو پیستونی را اتخاذ می کند که دارای چرخش فوق العاده صاف، رانش خروجی دوگانه و دقت موقعیت یابی تکرار بالا است. زاویه چرخش به طور مداوم در 0 ~ 190 درجه قابل تنظیم است، به طور گسترده برای نمایه سازی چرخشی، بستن قطعه کار، چرخاندن و مرتب سازی ایستگاه ها در تمام تجهیزات تولید خودکار استفاده می شود.

جدول انتخاب سریع سری

جدول مشخصات فنی هسته جهانی

گشتاور خروجی و داده های بار مجاز

  1. گشتاور خروجی نظری (0.5 مگا پاسکال هوای تامین، واحد: N·m)

  2. جدول مرجع حداکثر بار مجاز

نکته انتخاب ایمنی بار

     - بار کاری واقعی باید فرمول ایمنی زیر را برآورده کند تا از تغییر شکل و خرابی اولیه جلوگیری شود:

     -- بار محوری واقعی / حداکثر بار محوری + بار شعاعی واقعی / حداکثر بار شعاعی + ممان خمشی واقعی / حداکثر ممان خمشی ≤ 15.

مزایای طراحی سازه

  1. متقارن Rack & Pinion Drive

     - پیستون دوگانه متعادل گشتاور خروجی مضاعف، چرخش پایدار بدون لرزش، دقت موقعیت عالی و ظرفیت تحمل بار سنگین برتر را در مقایسه با سیلندرهای دوار تک پره ارائه می دهد.

  2. پایه نصب چند جهته

     -- HRQ10~HRQ200: سوراخ های نصب شده در هر دو طرف توزیع شده است.

     - Micro HRQ2/3/7: سوراخ‌های نصب در صفحه پایین. طرح انعطاف پذیر برای قاب های تجهیزات فشرده.

  3. سوراخ مرکزی توخالی

     - طراحی توخالی روی سطح میز چرخشی به لوله‌های هوا، کابل‌های حسگر اجازه می‌دهد از مرکز عبور کنند، طرح لوله‌های داخلی منظم و بدون تداخل خط خارجی.

  4. دو راه حل بافر اختیاری

     - بافر پیچ محدود مکانیکی: کم هزینه، مناسب برای بار سبک و عملکرد متناوب با سرعت کم

     - کمک فنر هیدرولیک (پسوند A): ظرفیت جذب انرژی 3 تا 5 برابر بیشتر از بافر پیچی، به طور موثر لرزش ضربه را در توقف بار سنگین با سرعت بالا سرکوب می کند، قابلیت تکرار موقعیت دقیق را تضمین می کند.

  5. سازگاری سوئیچ مغناطیسی جهانی

     - شیارهای سنسور از پیش ماشینکاری شده استاندارد در دو طرف بدنه سیلندر، سازگار با D-M9BV، D-A93 و سایر کلیدهای نی مغناطیسی عمومی برای بازخورد سیگنال چرخشی در محل به سیستم کنترل PLC.

قانون کامل نامگذاری مدل

  1. مثال مدل پایه: HRQ30-A

     -- HRQ: کد سری سیلندر قفسه و پینیون چرخشی

     -- 30: کد اندازه قاب، مربوط به پارامترهای گشتاور و بار ثابت

     -- -A: پسوند کمک فنر هیدرولیک داخلی. بدون پسوند = بافر پیچ حد مکانیکی

  2. تعریف پسوند توسعه یافته

     -- -S: درپوش انتهایی فولاد ضد زنگ برای محیط مرطوب ضد خوردگی

     - گزینه‌های نخ: نخ مخروطی PT، نخ موازی G، نخ استاندارد آمریکایی NPT

راهنمای انتخاب گام به گام و برنامه های کاربردی معمولی

  1. قوانین اولویت انتخاب

     - سرعت بالا، بار سنگین قطعه کار، موقعیت توقف با دقت بالا → HRQ□-یک مدل بافر هیدرولیک

     - بار سبک، سرعت چرخه کم، کنترل دقیق هزینه → نسخه بافر پیچ استاندارد HRQ

     -- محیط کارگاهی مرطوب / کمی خورنده → نوع کلاهک انتهایی فولاد ضد زنگ HRQ□-A(S)

     - اولویت تطبیق بار: بررسی سه نشانگر اصلی به طور همزمان - گشتاور خروجی، ممان خمشی، بار مجاز شعاعی و محوری

  2. سناریوهای کاربردی صنعتی معمولی

     - مونتاژ خودکار دقیق: مونتاژ قطعات چرخشی، ایستگاه های سفت کردن پیچ

     - تدارکات مرتب سازی مواد: چرخش قطعه کار 90 درجه / 180 درجه، تغییر جهت نوار نقاله

     -- وسایل گیره پنوماتیکی: گیره و مکانیسم چرخشی جیگ

     - ماشین آلات بسته بندی: چرخش بطری، ایستگاه های چرخشی چسباندن خودکار برچسب

مقایسه عملکرد: HRQ Rack-Pinion VS نوع سیلندر چرخشی

خلاصه یک جمله

     سیلندر چرخشی قفسه پیستون و پینیون دوگانه SOLH HRQ انواع اختیاری پیچی/هیدرولیک بافر با نسخه مقاوم در برابر خوردگی فولاد ضد زنگ، نصب چند جهته و طراحی میز توخالی مرکزی را ارائه می‌دهد که موقعیت چرخشی با گشتاور بالا را برای مونتاژ خودکار، دسته‌بندی مواد و مواد بسته‌بندی ارائه می‌دهد.
