برند:SOLH توسط Richge Technology

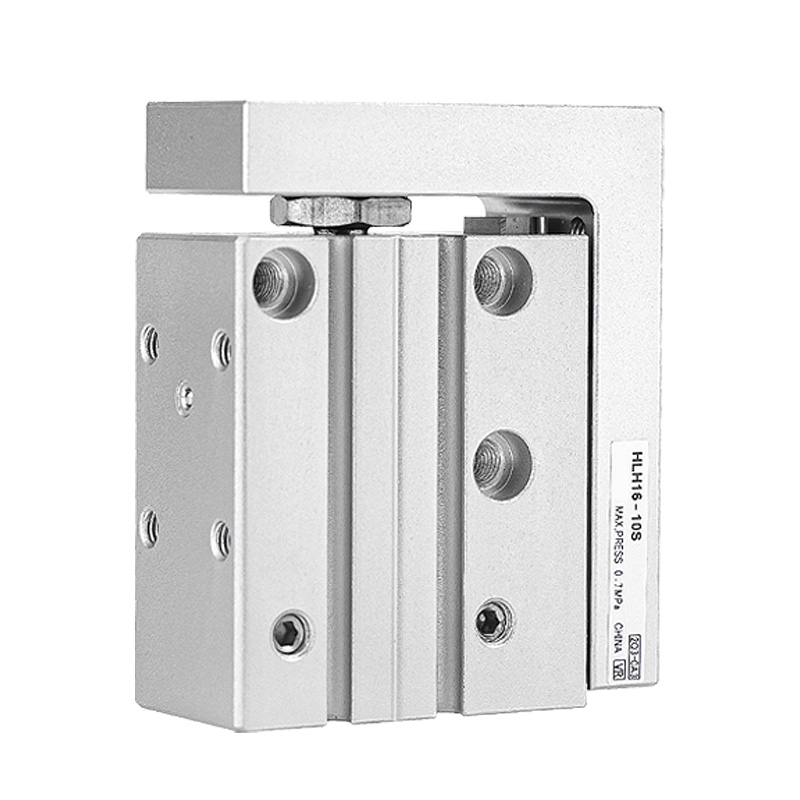

سری SOLH HLH یک استوانه کشویی خطی با مشخصات پایین است که مجهز به ریل راهنمای خطی توپی چرخشی L شکل یکپارچه است. با طراحی بدنه باریک فوق العاده نازک برای صرفه جویی در فضای نصب، به ویژه برای مونتاژ دقیق، موقعیت یابی بار سبک و تجهیزات اتوماسیون با فاصله نصب محدود توسعه یافته است.
- کد سری: HLH (طراحی ریل جانبی تک، بدون نوع ریل دوقلو متقارن)
- سیستم هدایت: راهنمای خطی توپ چرخشی نصب شده در کنار (ریل یکپارچه نوع L)
-- نوع عملکرد: سیلندر رفت و برگشتی دو اثر
- محیط قابل اجرا: هوای فشرده تمیز (دقت فیلتراسیون ≥40μm)
- مزایای رقابتی اصلی: پروفیل فوق العاده نازک، سوراخ های نصب در 4 جهت، طرح بندی درگاه هوا در 3 جهت، استفاده عالی از فضا
|
مورد پارامتر |
مشخصات مشخصات |
| اندازه سوراخ (میلی متر) |
6، 10، 16، 20 |
| گزینه های استاندارد ضربه (میلی متر) |
5، 10، 15، 20، 25، 30، 40، 50، 60 |
| محدوده فشار عملیاتی |
0.15 ~ 0.7 مگاپاسکال |
| فشار تست اثباتی |
1.2 مگاپاسکال |
| دمای عملیاتی |
-20 ~ 70 ℃ (بدون یخ روی قطعات داخلی) |
| سرعت حرکت پیستون |
50 ~ 500 میلی متر بر ثانیه |
| تحمل سکته مغزی |
+1.0 میلی متر |
| موضوع بندر هوایی |
سوراخ 6/10: M5×0.8; سوراخ 16/20: PT1/8 |
| حلقه مغناطیسی |
به صورت استاندارد داخلی (پسوند S)، سازگار با سوئیچ های نی CMSH / DMSH |
1. ریل راهنمای گوی چرخشی یکپارچه از نوع L
ساختار کالسکه ریلی و کشویی یک تکه صافی و دقت ضد چرخش عالی را ارائه می دهد. بدنه نازک فوق العاده باریک عرض کلی نصب را تا حد زیادی کاهش می دهد.
2. طرح نصب 4 طرفه جهانی
نصب سوراخهای ضربهای ماشینکاری شده در قسمتهای انتهایی پایین، جانبی، جلو و عقب بدنه اصلی؛ تثبیت انعطاف پذیر از چهار جهت برای تناسب با چیدمان پیچیده تجهیزات فشرده.
3. پیکربندی بندر هوایی سه طرفه انعطاف پذیر
درگاه های ورودی/خروجی هوا در انتهای عقب، جانبی و جلویی موجود است. چیدمان لوله کشی بسیار رایگان برای مسیریابی مدار منظم و مرتب.
4. سطوح نصب فیکسچر دوگانه
سوراخ های ضربه خورده برای نصب ابزار در هر دو سطح بالایی و جلوی کالسکه اسلاید. قرار دادن سوراخ های پین در صفحه بالا برای تضمین موقعیت یابی دقیق.
5. شیارهای سنسور پیش ماشینکاری شده
شکاف های کشویی استاندارد در دو طرف بدنه سیلندر برای نصب آسان و تنظیم موقعیت سوئیچ های نی مغناطیسی.
6. مفصل شناور داخلی
اتصال شناور بین میله پیستون و کالسکه، تنش بار جانبی جانبی را از بین می برد و از مجموعه داخلی پیستون در برابر آسیب انحراف محافظت می کند.

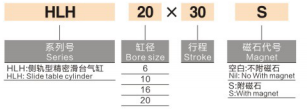

1. مثال: HLH16×30S
-- HLH: کد سری برای سیلندر کشویی نازک ریل جانبی
-- 16: قطر سوراخ سیلندر (میلی متر)
-- 30: طول حرکت نامی (میلی متر)
-- S: حلقه مغناطیسی دائمی داخلی (پیکربندی استاندارد کارخانه)
| سوراخ (میلی متر) |
ناحیه موثر (فشار/کشش، میلی متر مربع) |
0.2 مگا پاسکال |
0.4 مگا پاسکال |
0.6 مگا پاسکال |
0.7 مگا پاسکال |
|
6 |
Push:21.2 / Pull:28.3 |
4.2 / 5.7 |
8.5 / 11.3 |
12.7 / 17.0 |
14.8 / 19.8 |
|
10 |
فشار: 66.0 / کشش: 78.5 |
13.2 / 15.7 |
26.4 / 31.4 |
39.6 / 47.1 |
46.2 / 54.9 |
|
16 |
Push:157.1 / Pull:188.6 |
31.4 / 37.7 |
62.8 / 75.4 |
94.3 / 113.2 |
110.0 / 132.0 |
|
20 |
Push:245.4 / Pull:292.4 |
49.1 / 58.5 |
98.2 / 117.0 |
147.2 / 175.4 |
171.8 / 204.7 |
1. انتخاب نقاط کلیدی
- اولویت محدودیت فضا: زمانی که فاصله نصب بسیار محدود است و به محرک اسلاید باریک بسیار نازک نیاز دارد، HLH را انتخاب کنید.
- مشخصه بار: مناسب برای حرکت رفت و برگشتی سبک بدون بار جانبی غیرعادی آشکار، تقاضای دقت موقعیت یابی تکرار بالا.
- مقایسه با سری HLQ: نازک کننده HLH و صرفه جویی در فضا. ریل دوقلو HLQ با استحکام بالاتر و ظرفیت بار بیشتر.
2. سناریوهای کاربردی صنعتی معمولی
- تجهیزات مونتاژ دقیق برای تولید الکترونیک و نیمه هادی 3C
- مینی جیگ های تست خودکار و ایستگاه های بازرسی
- مکانیسم های گیره، هل دادن و موقعیت یابی دقیق
-- واحدهای حرکتی رفت و برگشتی با بار سبک که در داخل ماشین آلات فشرده باریک نصب شده اند
سیلندر اسلاید خطی ریلی SOLH HLH فوق نازک SOLH از راهنمای توپی چرخشی استفاده می کند، از نصب 4 جهته و طرح بندی درگاه هوای 3 جهته با حلقه مغناطیسی داخلی به عنوان استاندارد پشتیبانی می کند، محرک پنوماتیک موقعیت یابی دقیق با بار سبک ایده آل برای 3C فضای باریک و تجهیزات نیمه هادی خودکار.
