از هر مهندس برق بخواهید مهمترین قسمت مجموعه تابلو برق فشار ضعیف را نام ببرد و احتمالاً جواب قطع کننده مدار خواهد بود. یا شاید کلید قطع. شاید سیستم باسبار. به ندرت کسی به لوازم جانبی اشاره می کند. با این حال، تیم‌های تعمیر و نگهداری با تجربه واقعیت متفاوتی را می‌دانند: یک سیستم سوئیچ‌گیر بیشتر در قسمت کنتاکت کمکی، بلوک ترمینال، مکانیسم اینترلاک یا چراغ نشان‌دهنده خراب می‌شود تا در مسیر اصلی برق. کلید مدار ممکن است قلب تابلو برق باشد، اما لوازم جانبی آن سیستم عصبی است.

ریچگهاین تمایز را درک می کند. به عنوان یک تولید کننده متمرکز برلوازم جانبی تابلو برق فشار ضعیف، این شرکت قطعاتی را تولید می کند که تجهیزات اولیه را قادر می سازد، نظارت می کند، محافظت می کند و کنترل می کند - کلیدهای مدار، سوئیچ ها، شین ها، فیوزها و دستگاه های اندازه گیری - که همگی در محفظه های فلزی مقاوم قرار دارند. این لوازم جانبی با ولتاژ تا 1000 ولت کار می‌کنند و به کارخانه‌های تولید صنعتی، ساختمان‌های تجاری، تأسیسات انرژی‌های تجدیدپذیر و پروژه‌های زیربنایی از جمله فرودگاه‌ها، راه‌آهن‌ها و تأسیسات تصفیه آب خدمت می‌کنند.اما قبل از بررسی مهندسی لوازم جانبی خاص، یک سوال شایسته پاسخ است: چرا اجزای ثانویه اغلب بیشتر از اجزای اولیه اهمیت دارند؟

نقاط خرابی پنهان در کلید ولتاژ پایین

تجزیه و تحلیل آماری خرابی های توزیع الکتریکی یک الگوی ثابت را نشان می دهد. اجزای اصلی برق - تماس های قطع کننده مدار، اتصالات شینه و تیغه های جداکننده - در فواصل قابل پیش بینی بر اساس چرخه بار و قرار گرفتن در معرض محیطی از کار می افتند. این شکست ها قابل پیش بینی و برنامه ریزی هستند.

لوازم جانبی به طور غیر قابل پیش بینی شکست می خورند. یک کنتاکت کمکی که پیش از موعد اکسید می شود باعث می شود مدار کنترل بازخورد را از دست بدهد و یک فرآیند را خاموش کند حتی اگر مسیر اصلی برق دست نخورده باقی بماند. یک بلوک ترمینال که از چرخه حرارتی شل می شود، اتصالات متناوب ایجاد می کند که تیم های تعمیر و نگهداری را به تعقیب ارواح سوق می دهد. یک اینترلاک مکانیکی که متصل می شود از بسته شدن یک شکن جلوگیری می کند و کل فیدر را غیرفعال می کند.

این لوازم جانبی تابلو برق فشار ضعیف، تزئینات اختیاری نیستند. آنها ضروریات عملکردی هستند. بدون لوازم جانبی مناسب، اجزای اصلی را نمی توان نظارت، کنترل یا هماهنگ کرد.

آنچه که لوازم جانبی کلید ولتاژ پایین در واقع انجام می دهند

اصطلاح "لوازم جانبی" اهمیت آنها را کم رنگ می کند. توصیف دقیق تر «سیستم های پشتیبانی» خواهد بود. در یک مجموعه تابلو برق ولتاژ پایین معمولی، لوازم جانبی پنج دسته کار مجزا را انجام می دهند.

نظارت و نشان

اپراتورها باید وضعیت هر مدار را بدون باز کردن درها یا برداشتن پوشش ها بدانند. لوازم جانبی این دسته عبارتند از:

• کنتاکت های کمکی که از موقعیت کنتاکت های اصلی شکن پیروی می کنند - باز یا بسته، خاموش یا تنظیم مجدد
• چراغ های نشانگر وجود برق، وضعیت قطع کننده یا شرایط هشدار را نشان می دهد
• مترها و مبدل های اندازه گیری ولتاژ، جریان، توان و فرکانس
• ماژول های ارتباطی که داده های وضعیت را به سیستم های مدیریت ساختمان یا سیستم های کنترل نظارتی و جمع آوری داده ارسال می کنند

بدون این لوازم جانبی تابلو برق فشار ضعیف، اپراتور هیچ دیدی به سیستم توزیع ندارد. تابلو برق تبدیل به جعبه سیاه می شود.

کنترل و در هم تنیدگی

منابع متعددی که یک باس را تغذیه می کنند، برای جلوگیری از تغذیه برگشتی یا عملکرد موازی نیاز به هماهنگی دارند. لوازم جانبی فعال کننده کنترل عبارتند از:

• شنت تریپ که یک بریکر را از راه دور از روی صفحه کنترل یا مدار توقف اضطراری باز می کند
• کمبود ولتاژ آزاد می شود که وقتی ولتاژ منبع تغذیه به زیر یک آستانه می رسد، بریکر را از بین می برد
• اینترلاک های کلیدی که به طور مکانیکی از عملیات متضاد جلوگیری می کنند - به عنوان مثال، جلوگیری از بسته شدن یک ژنراتور شکن در حالی که قطع کننده برق بسته است.
• اپراتورهای موتوری که به جای تلاش دستی، شکن ها را تحت کنترل موتور باز یا بسته می کنند

اینهالوازم جانبی تابلو برق فشار ضعیفتبدیل یک دستگاه دستی به یک سیستم حفاظت و کنترل یکپارچه.

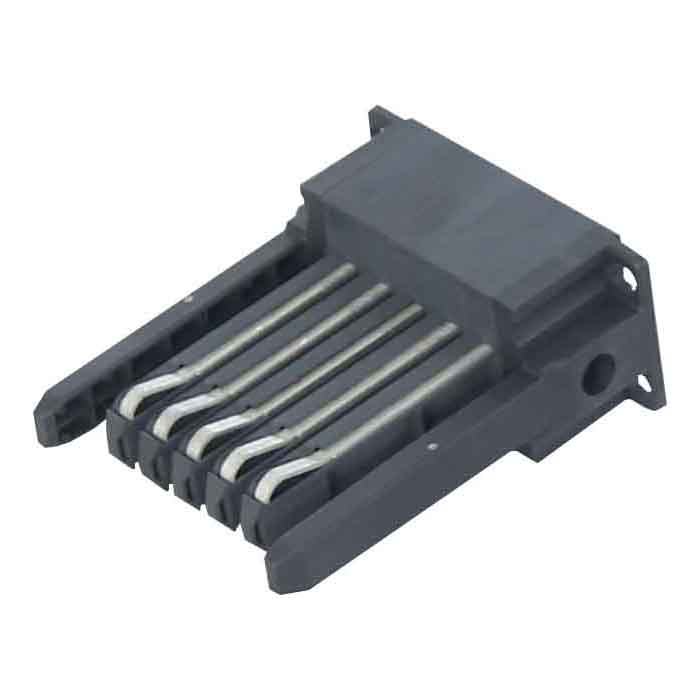

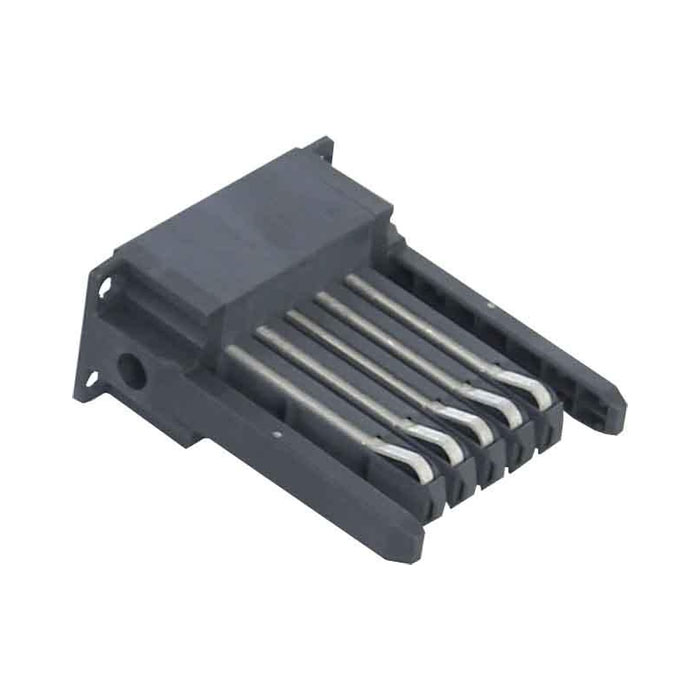

اتصال و خاتمه

برق نمی تواند از طریق اجزایی که به درستی متصل نیستند جریان یابد. لوازم ختم شامل:

• بلوک های ترمینال برای سیم کشی کنترل، مرتب شده برای شناسایی و دسترسی
• شاخه ها و کانکتورهای کابل برای انواع هادی خاص و درجه بندی جریان
• اتصالات شینه و اتصالات طراحی شده برای انبساط حرارتی بدون شل شدن

لوازم جانبی کلید فشار ضعیف ناکافی در نقاط اتصال، گرما ایجاد می کند که پیری عایق را تسریع می کند و در نهایت باعث خرابی می شود.

پشتیبانی مکانیکی و موقعیت یابی

قطعات باید در جایی که قرار می گیرند باقی بمانند. لوازم مکانیکی شامل:

• براکت ها و ریل های نصب برای قطع کننده های مدار و سایر دستگاه ها
• قفل های درب که از باز شدن در هنگام روشن بودن شکن جلوگیری می کند
• مکانیسم ها و پیوندهایی را که حرکت اپراتور را به مکانیزم های شکن منتقل می کند، کنترل کنید

این لوازم جانبی کلید ولتاژ پایین تا زمانی که از کار بیفتند ابتدایی به نظر می رسند - در این مرحله کل مجموعه ناامن یا غیر قابل استفاده می شود.

حفاظت از محیط زیست

کلید نصب شده در محیط های گرد و غبار، مرطوب یا خورنده به لوازم آب بندی و فیلتراسیون نیاز دارد:

• واشر و مهر و موم برای درهای محوطه
• فیلتر برای منافذ تهویه
• بخاری های فضا برای جلوگیری از تراکم
• شاخص های رطوبت

برای لوازم جانبی تابلو برق فشار ضعیف از این نوع، هزینه نسبت به هزینه خرابی ناشی از خوردگی حداقل است.

ویژگی های ایمنی تعبیه شده در طراحی لوازم جانبی

تابلو برق ولتاژ پایین مدرن دارای ویژگی های ایمنی است که به اجزای جانبی متکی است. اینها افزونه نیستند. آنها جزء لاینفک انطباق با مقررات و حفاظت از پرسنل هستند.

محافظت از فلاش قوس الکتریکیمستلزم آن است که محفظه تابلو برق حاوی انرژی قوس یا تغییر جهت آن باشد. چفت‌های در، پنجره‌های دید، و پانل‌های کاهش فشار - همه لوازم جانبی - تعیین می‌کنند که آیا یک رویداد فلاش قوس به اپراتور آسیب می‌زند یا محدود باقی می‌ماند.

حفاظت از اضافه بارمستلزم آن است که واحد تریپ در قطع کننده مدار سیگنال های جریان دقیق را دریافت کند. ترانسفورماتورهای جریان و ترانسفورماتورهای ولتاژ لوازم جانبی هستند، اما دقت آنها تعیین می کند که آیا قطع کننده در سطح اضافه بار مورد نظر کار می کند یا اجازه آسیب به تجهیزات را می دهد.

قطع اتصال کوتاهمستلزم آن است که کنتاکت های شکن سریع و کامل باز شوند. مکانیسم عملیاتی شامل فنرها، اتصالات و چفت ها، یک سیستم جانبی است. شرایط آن تعیین می کند که آیا شکن عیب را برطرف می کند یا منفجر می شود.

به این دلایل، تعیین لوازم جانبی تابلو برق فشار ضعیف در سطح کیفی قطعات اصلی، مهندسی محافظه کارانه نیست. این یک عمل استاندارد است.

مدولار بودن و انعطاف پذیری: مزایای مبتنی بر لوازم جانبی

یکی از مهمترین مزایای تابلو برق فشار ضعیف ماژولار بودن است. این مدولار بودن به این دلیل وجود دارد که لوازم جانبی به گونه‌ای طراحی شده‌اند که بدون ایجاد مزاحمت در گذرگاه اصلی برق اضافه، حذف یا جایگزین شوند.

تاسیساتی که یک خط تولید جدید اضافه می‌کند می‌تواند یک فیدر شکن اضافی را در یک مجموعه تابلو برق موجود وارد کند. این فرآیند به براکت‌های نصب (لوازم جانبی)، ضربه‌های شینه (لوازم جانبی)، کنترل بلوک‌های ترمینال سیم‌کشی (لوازم جانبی) و دستگیره درها (لوازم جانبی) نیاز دارد. شینه اصلی و قطع کننده های موجود دست نخورده باقی مانده اند.

به طور مشابه، ارتقاء از عملیات دستی به از راه دور مستلزم افزودن یک اپراتور موتور (لوازم جانبی) و یک ماژول ارتباطی (لوازم جانبی) است. خود شکن - جزء اصلی گران قیمت - در جای خود باقی می ماند.

این انعطاف پذیری تصادفی نیست. لوازم جانبی تابلو برق ولتاژ پایین با ابعاد و رابط‌های استاندارد طراحی شده‌اند که امکان پیکربندی ترکیب و تطبیق را فراهم می‌کند. طیف محصولات Richge از چنین مدولاریتی در چندین فاکتور شکل پشتیبانی می کند.

مدیریت انرژی از طریق یکپارچه سازی لوازم جانبی

ویژگی های بهره وری انرژی در تابلو برق فشار ضعیف کاملاً به لوازم جانبی بستگی دارد. کلید اصلی جریان را حمل می کند اما آن را اندازه گیری یا مدیریت نمی کند. مدیریت انرژی از طریق وسایل جانبی انجام می شود:

• توان سنج هایی که از شکل موج ولتاژ و جریان برای محاسبه توان واقعی، توان راکتیو، ضریب توان و اعوجاج هارمونیک نمونه برداری می کنند.
• ترانسفورماتورهای جریان که جریان اولیه را به سطوح ایمن برای ورودی های متر کاهش می دهند
• دروازه های ارتباطی که داده ها را از چندین فیدر جمع آوری کرده و به نرم افزار مدیریت انرژی منتقل می کند
• کویل های کنتاکتور و رله های کنترلی که باعث کاهش بار در دوره های اوج تقاضا می شوند

بدون این لوازم جانبی کلید ولتاژ پایین، یک مرکز نمی تواند پاسخ تقاضا را اجرا کند، نمی تواند مصرف انرژی را با خط فرآیند ردیابی کند، و نمی تواند صرفه جویی در پروژه های بهره وری را تأیید کند.

این ادعا که تابلو برق ولتاژ پایین مدرن "به بهینه سازی مصرف انرژی و کاهش هزینه های عملیاتی کمک می کند" درست است - اما تنها زمانی که بسته لوازم جانبی شامل دستگاه های نظارت و کنترل لازم باشد.

محیط های کاربردی و انتخاب لوازم جانبی

کاربردهای مختلف تقاضاهای متفاوتی را بر لوازم جانبی تابلو برق فشار ضعیف تحمیل می کند. راه حل های خارج از قفسه برای همه موارد مناسب نیستند.

کارخانه های تولید صنعتیارتعاش را از ماشین آلات مجاور تجربه کنید. لوازم جانبی در این محیط به بلوک های ترمینال مقاوم در برابر لرزش، سخت افزار قفل و اتصالات اتوبوس انعطاف پذیر نیاز دارند که حرکت را بدون شل شدن جذب کنند.

ساختمان های تجاریاز جمله بیمارستان ها و مراکز داده نیاز به در دسترس بودن بالایی دارند. لوازم جانبی باید شامل کنتاکت‌های نظارتی اضافی، مقررات بای پس، و نشانگرهایی باشد که نیازهای معلق نگهداری را قبل از وقوع خرابی نشان می‌دهند.

تاسیسات انرژی های تجدیدپذیربا نوسانات گسترده دما و قرار گرفتن در معرض اشعه ماوراء بنفش برای محوطه های بیرونی مواجه شوید. لوازم جانبی به درجه بندی دمای طولانی، مواد پایدار در برابر اشعه ماوراء بنفش و آب بندی در برابر ورود گرد و غبار و رطوبت نیاز دارند.

پروژه های زیرساختیمانند فرودگاه ها و تصفیه خانه های آب دارای طول عمر طولانی هستند. لوازم جانبی باید برای چندین دهه چرخه تعویض در دسترس باشند و سازنده باید پشتیبانی طولانی مدت ارائه دهد.

موقعیت Richge به‌عنوان تامین‌کننده لوازم جانبی تابلو برق فشار ضعیف که به این کاربردهای متنوع خدمت می‌کند، دلالت بر طیف وسیعی از محصولات برای پاسخگویی به نیازهای خاص هر محیط دارد.
