مکانیزم عملیات سوئیچ زمینی دستگاه درهم تنیده: سیستم ایمنی پنهان در پشت تجهیزات الکتریکی کلید زمین

در سیستم های برق فشار قوی و فشار متوسط، ایمنی تنها از طریق عایق ها و وسایل حفاظتی حاصل نمی شود. بخش بزرگی از ایمنی الکتریکی به هماهنگی مکانیکی بین اجزای مختلف بستگی دارد که از انجام اقدامات سوئیچینگ نادرست اپراتورها جلوگیری می کند.

اینمکانیزم عملیات سوئیچ زمینی دستگاه در هم قفلیکی از این مولفه های ایمنی مهم است. این برای کنترل توالی عملکرد بین سوئیچ اتصال زمین و سایر تجهیزات سوئیچینگ طراحی شده است و به جلوگیری از عملیات خطرناک مانند بستن سوئیچ اتصال به زمین در حالی که مدار هنوز روشن است کمک می کند.

اگرچه این دستگاه معمولاً در داخل تابلو برق پنهان می شود، اما نقش مهمی در تضمین عملکرد قابل اعتماد و محافظت از تجهیزات و پرسنل ایفا می کند.

دستگاه در هم قفل ساز مکانیزم عامل سوئیچ زمین چیست؟

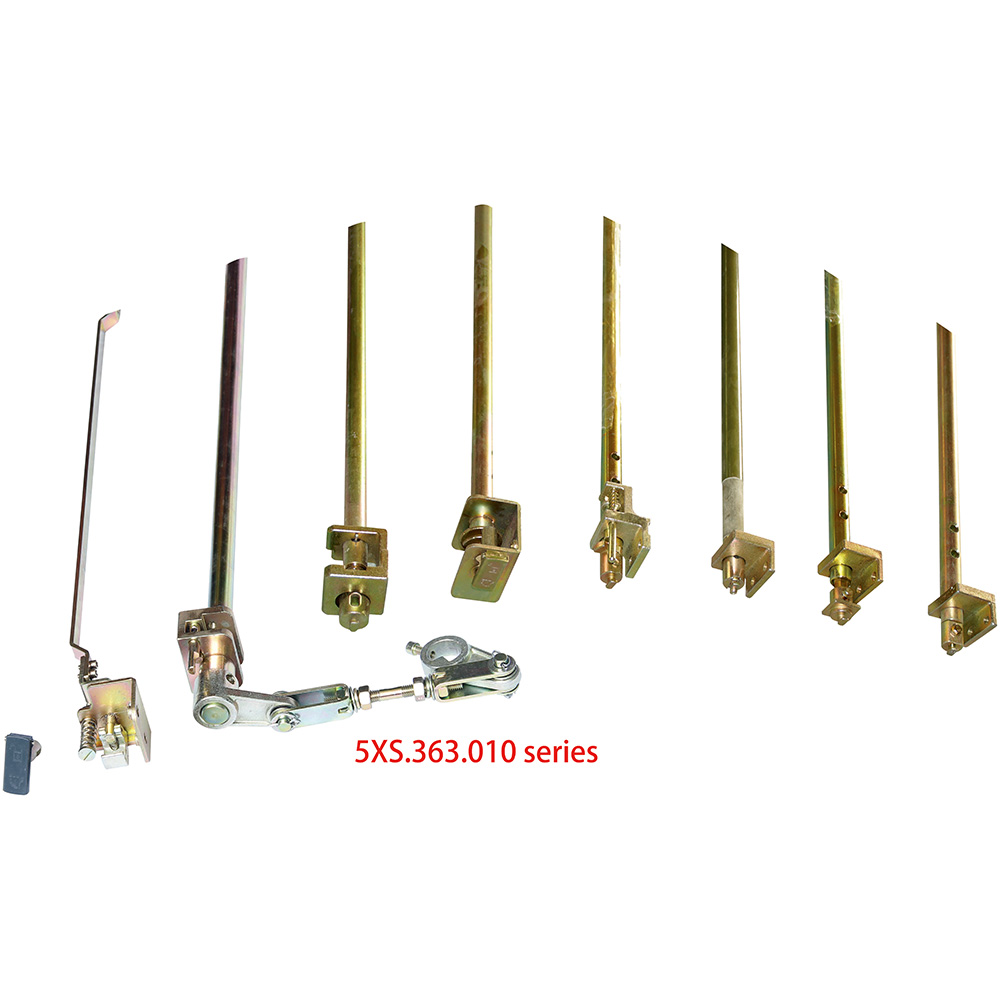

A مکانیزم عملیات سوئیچ زمینی دستگاه در هم قفلمکانیزم ایمنی مکانیکی یا الکترومکانیکی است که در سیستم‌های تابلو برق برای هماهنگ کردن عملیات نصب می‌شود:

سوئیچ های زمین

کلیدهای مدار

سوئیچ های بارگذاری

سوئیچ ها را جدا کنید

درهای کابینت و پانل های دسترسی

هدف اصلی آن اطمینان از این است که عملیات سوئیچینگ از یک توالی ایمنی از پیش تعریف شده پیروی می کند.

به عنوان مثال:

کلید اتصال زمین فقط باید پس از قطع شدن مدار اصلی بسته شود.

در صورت وجود ولتاژ خطرناک، درب کابینت باید قفل بماند.

هنگامی که سوئیچ اتصال زمین در موقعیت ناایمن قرار دارد، کلید مدار نباید بسته شود.

با ایجاد محدودیت های فیزیکی بین مکانیزم های عملیاتی، دستگاه به هم پیوسته احتمال خطاهای عملیاتی انسانی را کاهش می دهد.

چرا قفل شدن سوئیچ زمین مهم است؟

تجهیزات الکتریکی حتی پس از قطع منبع تغذیه می توانند خطرناک باقی بمانند. ولتاژ باقیمانده، توالی سوئیچینگ نادرست، یا برق رسانی غیرمنتظره می تواند خطرات جدی ایجاد کند.

یک سیستم قفل کننده قابل اعتماد به حل چندین مشکل رایج کمک می کند.

1. از عملیات سوئیچینگ نادرست جلوگیری می کند

در سیستم های پیچیده الکتریکی، اپراتورها ممکن است نیاز به انجام چند مرحله سوئیچینگ داشته باشند.

بدون محافظت درهم تنیده، اقدامات نادرست ممکن است شامل موارد زیر باشد:

بستن سوئیچ اتصال زمین در یک مدار زنده

کارکردن بریکر در شرایط ناامن

باز کردن درهای دسترسی قبل از تکمیل زمین

دستگاه قفل کننده مانند یک "حافظ قانون" مکانیکی عمل می کند و فقط توالی عملیات ایمن را امکان پذیر می کند.

2. از تجهیزات الکتریکی محافظت می کند

سوئیچینگ نادرست نه تنها برای افراد خطرناک است بلکه می تواند به تجهیزات نیز آسیب برساند.

پیامدهای احتمالی عبارتند از:

اتصالات کوتاه

گسل های قوس

آسیب تماس

شکست عایق

یک مکانیسم به هم پیوسته طراحی شده به درستی به افزایش طول عمر تجهیزات با کاهش عملیات غیرعادی کمک می کند.

دستگاه اینترلاک کننده چگونه کار می کند؟

اصل کار به طراحی تابلو بستگی دارد، اما بیشتر سیستم ها از ترکیبی از ساختارهای مکان یابی و قفل کردن استفاده می کنند.

اتصال مکانیکی

اتصال مکانیکی به دلیل قابلیت اطمینان آن به طور گسترده مورد استفاده قرار می گیرد.

اجزای معمولی عبارتند از:

صفحات قفل کننده

شفت ها

اهرم ها

مکانیزم های بادامک

شاخص های موقعیت

بلوک ها را محدود کنید

هنگامی که یک جزء به یک موقعیت خاص حرکت می کند، جزء دیگر از نظر فیزیکی محدود می شود.

به عنوان مثال:

کلید مدار باز می شود.

کلید قطع به موقعیت ایزوله می رسد.

عملکرد سوئیچ زمین در دسترس می شود.

سوئیچ زمین بسته می شود.

دسترسی به تعمیر و نگهداری مجاز است.

قفل الکتریکی

برخی از سیستم ها نیز از سیگنال ها و حسگرهای الکتریکی استفاده می کنند.

اجزاء ممکن است شامل موارد زیر باشد:

مخاطبین کمکی

سوئیچ های موقعیت

رله های کنترل

ماژول های مانیتورینگ

سیستم کنترل وضعیت تجهیزات را قبل از اجازه عملیات بررسی می کند.

دانش سرمای صنعت: چرا در هم تنیدگی مکانیکی هنوز به طور گسترده استفاده می شود

با فناوری اتوماسیون مدرن، بسیاری از مردم تصور می‌کنند که سیستم‌های کنترل الکترونیکی می‌توانند کاملاً جایگزین حفاظت مکانیکی شوند.

با این حال، درهم تنیدگی مکانیکی همچنان مهم است زیرا به موارد زیر بستگی ندارد:

منطق نرم افزار

شبکه های ارتباطی

کنترل در دسترس بودن نیرو

حتی در هنگام قطع برق، یک ساختار قفل مکانیکی می تواند به ارائه حفاظت فیزیکی ادامه دهد.

در بسیاری از کاربردهای الکتریکی حیاتی از نظر ایمنی، ترکیب مکانیکی و قفل الکتریکی محافظت بیشتری را فراهم می کند.

کاربردهای اصلی دستگاه های قفل کننده سوئیچ زمین

کلید ولتاژ متوسط

معمولاً در:

شبکه های توزیع

سیستم های قدرت صنعتی

پست های فرعی

اتاق های برق کارخانه

واحدهای اصلی حلقه (RMU)

در تجهیزات توزیع فشرده، دستگاه های به هم پیوسته به هماهنگی کمک می کنند:

عملکرد سوئیچ بار

عملکرد سوئیچ زمین

دسترسی به محفظه کابل

کلید فلزی محصور شده

برای سیستم‌های با روکش فلزی و محصور شده با فلز، قفل کردن عملکرد ایمن بین محفظه‌های مختلف را تضمین می‌کند.

ملاحظات کلیدی طراحی

یک وسیله قفل کننده مکانیزم عملکرد سوئیچ زمینی قابل اعتماد باید چندین فاکتور را در نظر بگیرد.

استحکام مکانیکی

مکانیزم باید در برابر عملیات مکرر بدون تغییر شکل یا شکست مقاومت کند.

عوامل مهم عبارتند از:

انتخاب مواد

استحکام شفت

دقت قفل

مقاومت در برابر سایش

دقت عملیات

دستگاه باید موقعیت سوئیچ را به درستی تشخیص دهد.

دقت موقعیت یابی ضعیف ممکن است باعث شود:

قفل ناقص

مجوز عملیات نادرست

تداخل مکانیکی

عمر خدمات

تعویض دنده ممکن است برای سال های زیادی کار کند، بنابراین اجزای به هم پیوسته نیاز به دوام خوبی دارند.

ملاحظات طراحی عبارتند از:

مقاومت در برابر خوردگی

الزامات روانکاری

فرکانس کاری

شرایط محیطی

مواد رایج مورد استفاده

اجزای مختلف بسته به عملکردشان ممکن است از مواد مختلفی استفاده کنند.

انتخاب مواد بر:

استحکام مکانیکی

مقاومت در برابر خوردگی

قابلیت اطمینان طولانی مدت

نکات تعمیر و نگهداری برای دستگاه های متصل

اگرچه سیستم های به هم پیوسته برای عمر طولانی طراحی شده اند، بازرسی منظم هنوز ضروری است.

چک های توصیه شده عبارتند از:

حرکت مکانیکی را بررسی کنید

اطمینان حاصل کنید که:

شفت ها به آرامی حرکت می کنند

قفل ها به درستی درگیر می شوند

هیچ قطعه ای گیر نمی کند

قطعات سایش را بازرسی کنید

توجه کنید به:

چشمه ها

پین ها

مفاصل متحرک

کامپوننت ها را تمیز نگه دارید

گرد و غبار و آلودگی ممکن است بر حرکت مکانیکی تأثیر بگذارد، به ویژه در محیط های بیرونی یا صنعتی.

مکانیزم عملیات سوئیچ زمینی ممکن است بخشی قابل مشاهده از تجهیزات الکتریکی نباشد، اما یک جزء ایمنی ضروری در سیستم های سوئیچ مدرن است.

با کنترل رابطه بین سوئیچ های زمین، قطع کننده های مدار و مکانیسم های دسترسی، به جلوگیری از عملیات خطرناک، محافظت از دارایی های الکتریکی و بهبود ایمنی نگهداری کمک می کند.
