سری قطعات پنوماتیک

سری قطعات پنوماتیک | راه حل های کامل پنوماتیک (SOLH توسط Richge Technology)

برند:SOLH توسط Richge Technology (睿其格科技)

موقعیت یابی برند اصلی

SOLH برند پنوماتیک اختصاصی سری کامل Richge Technology (睿其格科技) است. تمام قطعات پنوماتیک SOLH خود توسعه یافته، ساخته شده و در داخل با کیفیت بررسی می شوند، ابعاد و عملکرد کاملاً 1:1 قابل تعویض با SMC، AirTAC، FESTO و سایر برندهای پنوماتیک برتر جهانی برای جایگزینی مستقیم و بدون تغییر تجهیزات. ما سیستم های پنوماتیک حلقه بسته یکپارچه و خدمات منبع انبوه یک مرحله ای را برای کاهش هزینه های تدارکات مشتریان و کوتاه کردن زمان تحویل ارائه می دهیم.

نمای کلی

مقدمه کوتاه: SOLH توسط Richge Technology قطعات پنوماتیکی با سری کامل و کاملاً قابل تعویض و راه حل های اتوماسیون یک مرحله ای را ارائه می دهد. پوشش تصفیه هوا، شیرهای کنترل، سیلندرها، سیستم های خلاء و لوازم جانبی لوله کشی، قطعات پنوماتیکی با دقت بالا و نشتی کم ما به خوبی جایگزین SMC، AirTAC و FESTO می شوند. عملکرد پایدار و مقرون به صرفه برای اتوماسیون صنعتی جهانی.

SOLH راه حل های اتوماسیون پنوماتیک کامل یک مرحله ای را ارائه می دهد که واحدهای آماده سازی هوا، دریچه های کنترل، سیلندرهای پنوماتیک، اجزای خلاء، لوله ها، اتصالات و قطعات کمکی کامل را پوشش می دهد. مناسب برای سیستم های هوای صنعتی استاندارد 0.1-0.8MPa، که به طور گسترده در الکترونیک، بسته بندی، ماشین ابزار، انرژی های نو و ماشین آلات مواد غذایی استفاده می شود.

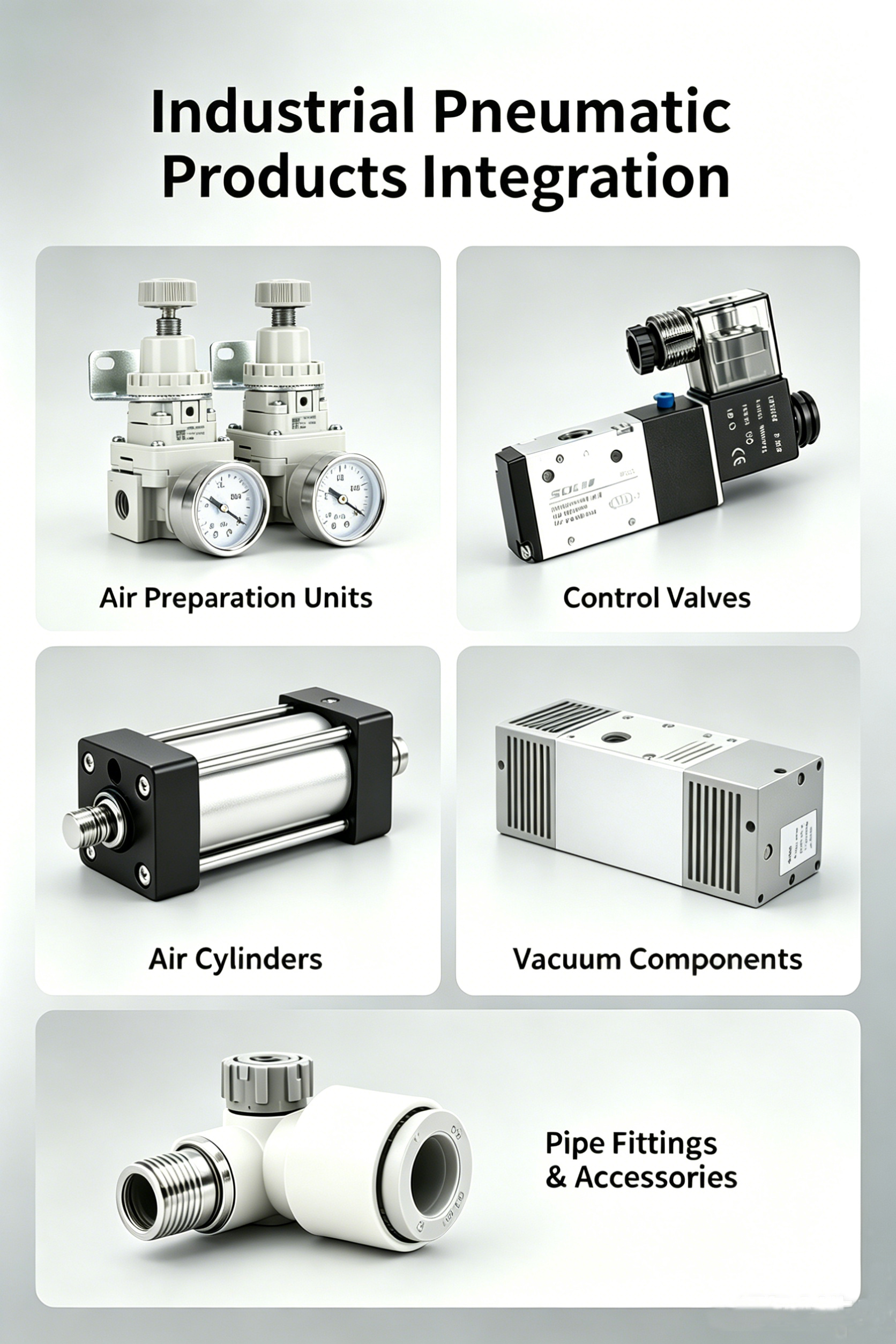

محدوده محصول اصلی

1. واحدهای آماده سازی هوا

فیلتر AF، رگولاتور AR، روان کننده AL، AFC 2 واحدی، واحد خدمات AC 3 واحد برای تمیز کردن هوا، تثبیت فشار و محافظت از سیستم.

2. شیرهای کنترل جهت

شیر برقی:شیر 2P/2V 2/2 طرفه، 3V 3/2-way، 4V 5/2-way، 4M NAMUR برای کنترل شیر سیلندر و خط لوله.
دریچه های پا:3F/3FM 3/2 طرفه، 4F 5/2 طرفه با گزینه های قفل/پوشش ایمنی برای عملکرد دستی ایستگاه.
شیرهای دستی و مکانیکی:شیر دوار VHK، شیر خاموش کننده اسلاید HSV، شیر حد مکانیکی M5.
پایه های منیفولد:جزایر شیر چند ایستگاهی برای نصب متمرکز.

3. سیلندرهای پنوماتیک

سیلندرهای استاندارد SC/SI/SU، mini MAL/MA، SDA/CQ2 فوق العاده نازک، تک اثره، گیره، درپوش و سیلندرهای چرخشی. سکته مغزی سفارشی، گسترش میله و انواع با دمای بالا در دسترس است.

4. اجزای خلاء

اجکتورهای خلاء ZU/ZB، مکنده ZP/ZPT، فیلترهای درون خطی و شیرهای کنترل خلاء برای جابجایی خودکار.

5. لوله و اتصالات

PU مستقیم / SPU سیم پیچ / PE-PU مقاوم در برابر هیدرولیز / لوله سخت PA12. اتصالات فشاری کامل KQ2؛ تفنگ های هوا، کنترل کننده های سرعت و صدا خفه کن.

6. قطعات کمکی

شیرهای چک، سوئیچ های مغناطیسی، اتصالات میله ای، فشارسنج ها و لوازم جانبی نصب.

مشخصات عمومی

فشار کاری:0.1–0.8MPa (توصیه شده: 0.4–0.6MPa)
دما:-20℃℃~70℃ (دمای بالا سفارشی تا 120℃)
مهر و موم استاندارد:NBR; اختیاری FKM / سیلیکون
متوسط:هوای فشرده فیلتر شده (≥40μm)
ماندگاری:شیرهای ≥20 میلیون سیکل؛ سیلندر ≥10 میلیون چرخه

مزایای اصلی

تدارکات یک مرحله ای سری کامل، صرفه جویی در هزینه و زمان
کاملا قابل تعویض با برندهای معروف بین المللی
ماشینکاری با نشتی بسیار کم برای صرفه جویی در انرژی
آب بندی های متعدد برای محیط های خشک، روغنی، مرطوب و تمیز
پشتیبانی از سفارشی سازی استاندارد و غیر استاندارد

تطبیق مدار معمولی

سیلندر دو کاره:واحد AFC → منیفولد 4 ولت → لوله PU → سیلندر SC/SDA
جابجایی خلاء:فیلتر → شیر 3 ولت → اجکتور خلاء + مکنده
ایستگاه کنترل پا:AFC ← HSV ← شیلنگ SPU ← شیر پایی 4F + تفنگ بادکن C110
کنترل دریچه خط لوله:واحد هوا → شیر 4M NAMUR → محرک پنوماتیک

صنایع کاربردی

الکترونیک 3C، بسته بندی مواد غذایی، ماشین ابزار، تجهیزات مهر زنی، حمل و نقل لجستیک، انرژی جدید، تصفیه آب و اتوماسیون صنعتی عمومی.

نکات ایمنی و نصب

منبع هوا مورد نیاز: مجهز به واحد خدمات هوایی AFC برای فیلتر کردن آب، روغن و گرد و غبار. هوای آلوده باعث ساییدگی مهر و موم شده و عمر مفید آن را کوتاه می کند.
حد فشار: فشار کار مداوم نباید از 0.8MPa تجاوز کند. حداکثر فشار تست 1.2MPa برای جلوگیری از ترکیدگی لوله و آسیب آب بندی.
سازگاری با محیط: قطعات استاندارد برای شرایط معمولی خشک / روغنی -20℃ ~ 70 ℃ هستند. مدل های سفارشی شده در دمای بالا/مقاوم در برابر خوردگی برای سناریوهای شدید.
قوانین انتخاب لوله: لوله سخت PA12 برای خطوط لوله اصلی فشار بالا ثابت. لوله PU انعطاف پذیر برای حرکت رفت و برگشتی زنجیره ای، بدون استفاده متقاطع.
قانون مدار خلاء: فقط دریچه های 3 ولت و VHK مستقیماً برای سیستم های خلاء اعمال می شود. شیرهای برقی پایلوت برای فشار منفی در دسترس نیستند.
ایمنی عملیات: دریچه‌های پایی با پوشش ایمنی را برای ماشین‌ابزار استفاده کنید. برای جلوگیری از آسیب تصادفی، جریان هوای اصلی و فشار باقی مانده اگزوز را قبل از تعمیر و نگهداری قطع کنید.
استاندارد مونتاژ: درگاه های منیفولد بیکار را با صفحات خالی آب بندی کنید. برای جلوگیری از شکست ضربه، کنترل کننده های سرعت بافر را برای سیلندرهای طولانی مدت نصب کنید.
عنوان متا: SOLH Full Pneumatic Components | سوپاپ، سیلندر، وکیوم و راه حل های لوله | فناوری Richge
توضیحات متا: قطعات پنوماتیک سری کامل Richge Technology SOLH، کاملاً قابل تعویض با SMC AirTAC FESTO، راه حل های اتوماسیون پنوماتیک صنعتی یک مرحله ای.

View as

تنظیم کننده تقویت کننده VBA

دریچه‌های تقویت‌کننده پنوماتیک VBA تقویت‌کننده‌های هوای بدون انرژی هستند که بر اساس فناوری افزایش اختلاف سطح پیستون توسعه‌یافته ساخته شده‌اند و تقویت فشار پایدار ۲× و ۴× را با مخازن هوای مشابه VBAT برای جریان هوای پرفشار فوری ارائه می‌کنند. دوچرخه‌سواری خودکار کاملاً پنوماتیک عملکرد ضد انفجار و صرفه‌جویی در انرژی را تضمین می‌کند، در حالی که بافرهای داخلی صدا را کاهش می‌دهند و با نصب آسان، عمر مفید را به بیش از 50 میلیون چرخه افزایش می‌دهند. ما ذخیره کافی مخازن هوای 5L-38L را با فروش سالانه رو به رشد حفظ می کنیم. آنها به طور گسترده برای تقویت گیره سیلندر، پرچ کردن، توزیع و دمش با فشار بالا به کار گرفته شده اند، آنها یک جایگزین تقویت کننده محلی مقرون به صرفه بدون ارتقاء سیستم های هوای کل کارخانه ارائه می دهند.

بیشتر ببینید >> ارسال استعلام >>

تنظیم کننده تقویت کننده نوع فشرده VBA صرفه جویی در مصرف انرژی

رگولاتور تقویت کننده پنوماتیک VBA با صرفه جویی در انرژی فشرده فناوری Richge از فناوری تحقیق و توسعه مستقل مدار تقویت کننده هوا با راندمان بالا خود بهینه شده استفاده می کند و مصرف هوا را به طور موثر کاهش می دهد. بدنه بسیار کوچک و سبک وزن، از روش‌های نصب دوگانه با خروجی فشار با دقت بالا با امواج کم و پایدار پشتیبانی می‌کند. ساختار کاملاً پنوماتیک ضد انفجار عمر طولانی بدون نیاز به تعمیر و نگهداری را درک می کند. ما موجودی کافی و افزایش حجم فروش سالانه را حفظ می کنیم. به طور گسترده در ساخت خودرو، بستن خودکار و تمیز کردن قالب اعمال می شود، افزایش فشار محلی اقتصادی را بدون تغییر کلی سیستم هوای کارخانه ارائه می دهد.

بیشتر ببینید >> ارسال استعلام >>

مخزن هوا سری VBAT

مخزن هوا سری SOLH VBAT توسط Richge Technology یک مخزن فشار پنوماتیک اختصاصی است که کاملاً با شیرهای تقویت کننده VBA مطابقت دارد. موجود در فولاد کربن و فولاد ضد زنگ SUS304، با محیط های صنعتی متنوع سازگار است. با ذخیره فشار پایدار و جبران جریان هوا، نوسانات فشار هوا را کاهش می دهد و عمر مفید سیستم های تقویت کننده را افزایش می دهد. دارای گواهینامه CE، ASME، GB و ISO9001، ظرفیت های استاندارد 5L-38L و پورت ها و درجه های فشار قابل تنظیم را ارائه می دهد. به طور گسترده در خطوط تولید خودکار، تولید خودرو، الکترونیک 3C و تست دقیق استفاده می شود، به عنوان یک هسته لوازم جانبی قابل اعتماد برای سیستم های افزایش فشار پنوماتیک صنعتی عمل می کند.

بیشتر ببینید >> ارسال استعلام >>

تنظیم کننده AR Pilot Operated

رگولاتورهای فشار پایلوت سری SOLH AR شامل مدل های کامل AR425/625/635/825/835/925/935 می باشد. با اتخاذ ساختار خلبان داخلی، سرعت جریان بالا و دقت تنظیم فشار فوق‌العاده بالا با هیسترزیس ≤0.02MPa و تکرارپذیری ≤0.01MPa دارند. مجهز به محدوده فشار دوگانه و عملکرد خودکار کاهش فشار بیش از حد داخلی، از عملکرد بدون روغن کاری و نصب دلخواه پشتیبانی می کنند. مناسب برای خطوط لوله اصلی هوا با سوراخ بزرگ، تجهیزات پر جریان و سیستم های کنترل پنوماتیک دقیق، راه حل های تثبیت کننده ایده آل برای سیستم های تامین هوای متمرکز کارخانه هستند.

بیشتر ببینید >> ارسال استعلام >>

رگولاتور دقیق IR

رگولاتورهای پایلوت دقیق سری SOLH IR ساختار خلبان داخلی پیشرفته نازل-فلاپ را اتخاذ می کنند که دقت کنترل فوق العاده بالا و تکرارپذیری عالی را 0.2% ارائه می دهد. فشار خروجی را در برابر نوسانات منبع هوا و تغییرات بار دینامیکی به طور پایدار حفظ می کند. با سرعت جریان بالا، پاسخ سریع و مصرف هوای بسیار کم 1 تا 3 لیتر در دقیقه برای صرفه جویی قابل توجه در انرژی، از تنظیم دستی و کنترل پنوماتیک از راه دور پشتیبانی می کند. جمع و جور و انعطاف پذیر با محافظت داخلی در برابر فشار بیش از حد، به طور گسترده در نیمه هادی ها، آزمایش های دقیق، کنترل تنش، ابزار پزشکی و سیستم های اتوماسیون دقیق بالا استفاده می شود.

بیشتر ببینید >> ارسال استعلام >>

تنظیم کننده خلاء IRV10 / IRV20

رگولاتورهای خلاء دقیق سری SOLH IRV10 و IRV20 به ویژه برای مدارهای پنوماتیک فشار منفی با محدوده خلاء قابل تنظیم -100kPa~-1.3kPa و وضوح تنظیم فوق العاده ظریف طراحی شده اند. مجهز به یک دستگیره خود قفل شونده، به طور موثری از رانش فشار ناشی از لرزش جلوگیری می کند. با سرعت جریان زیاد، مصرف هوای کم و ساختار سبک وزن، از سبک های تک پورت دو طرفه و عقب با روش های مختلف نصب پشتیبانی می کند. این یک جزء کنترل دقیق استاندارد است که به طور گسترده در برداشت خودکار خلاء، مونتاژ الکترونیکی، پردازش خودکار، تست نشت هوا و ماشین آلات بسته بندی استفاده می شود.

بیشتر ببینید >> ارسال استعلام >>

SRH Clean Regulating

رگولاتورهای فشار دقیق سری SOLH SRH از قطعات کاملاً خیس شده از فولاد ضد زنگ SUS316/316L استفاده می کنند و بدون روغن در اتاق های تمیز کلاس 100 با ذرات کم و آلودگی ثانویه صفر تولید می شوند. دیافراگم های اختیاری PTFE و FKM و همچنین سازه های امدادی و غیر امدادی با شرایط مختلف کار تمیز سازگار می شوند. با داشتن دقت کنترل فشار فوق العاده بالا، مطابق با استانداردهای SEMI، RoHS و CE است. مناسب برای کنترل گاز با خلوص بالا و آب خالص، به طور گسترده در نیمه هادی ها، فتوولتائیک ها، بیوداروها و سیستم های کنترل مایع آزمایشگاهی با دقت بالا استفاده می شود.

بیشتر ببینید >> ارسال استعلام >>

تنظیم کننده نوع واحد ARM5

تنظیم کننده فشار مینیاتوری فوق فشرده SOLH ARM5S دارای ساختار پیستونی بسیار باریک 14 میلی متری و وزن بسیار سبک 33 گرمی است که باعث صرفه جویی زیادی در فضای نصب می شود. مجهز به عملکرد جریان معکوس استاندارد و ساختار امدادی/غیر امدادی اختیاری، دارای اتصالات فشاری یکپارچه برای اتصال لوله های همه کاره است. با پشتیبانی از نصب مستقیم پانل و نصب انباشته منیفولد ریلی DIN با محدوده فشار قابل تنظیم 0.05-0.7MPa، عملکرد پایدار بدون روغن کاری و مقاوم در برابر خوردگی را درک می کند. این یک راه حل کنترل میکرو پنوماتیک ایده آل برای اتوماسیون دقیق، جیگ های مینیاتوری و تجهیزات با فضای محدود است.

بیشتر ببینید >> ارسال استعلام >>

شیر تنظیم کننده فشار مینیاتوری ARJ310

تنظیم کننده فشار مینیاتوری مستقیم سری SOLH ARJ310 کاملاً قابل تعویض با مدل های معادل SMC است که برای کنترل پنوماتیکی با دبی کم و فضای محدود طراحی شده است. با بدنه بسیار فشرده 18.5 میلی متری باریک و طراحی 65 گرمی سبک وزن، از انباشتگی منیفولد متراکم پشتیبانی می کند. دارای دو رشته ورودی M5 و Rc1/8 و اتصالات فشاری خروجی یکپارچه برای نصب سریع، محدوده فشار دوگانه 0.05-0.7MPa را با کاهش فشار داخلی برای فشار خروجی پایدار فراهم می کند. مناسب برای نصب پانل و براکت، به طور گسترده ای در مونتاژ الکترونیک، دستگاه های پزشکی، بازرسی نیمه هادی و تجهیزات اتوماسیون دقیق مینیاتوری استفاده می شود.

بیشتر ببینید >> ارسال استعلام >>
