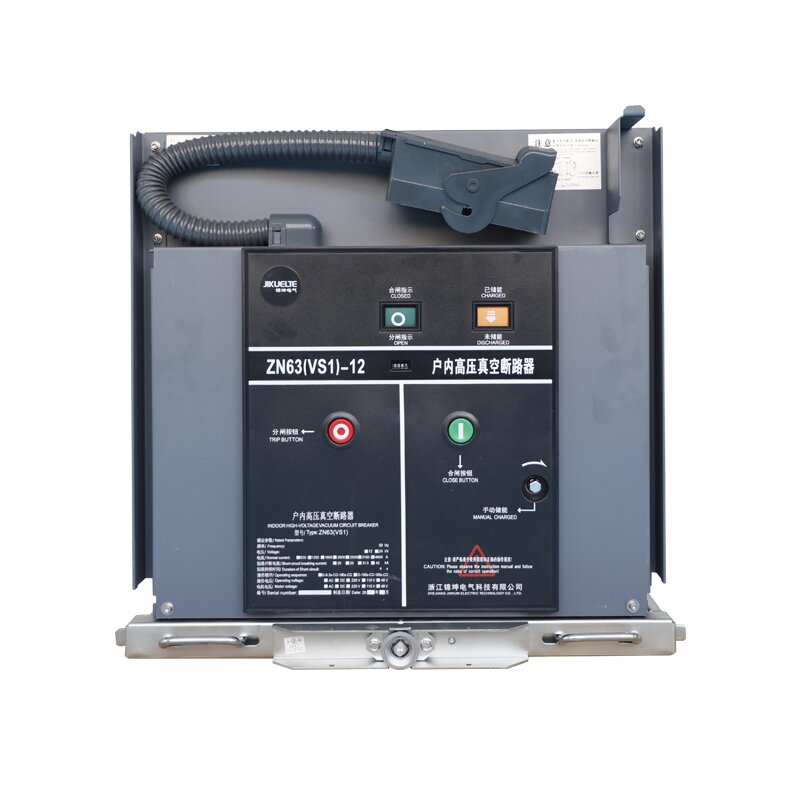

از سری شاسی های شکن Vacuum Circuit برای نصب و جابجایی مدار خلاء استفاده می شود. به عنوان
مؤلفه اصلی قطع کننده های مدار خلاء و کابینت سوئیچ را در تجهیزات برق متصل می کند
با راحتی عملیاتی ، حفاظت از ایمنی ، نگهداری تجهیزات و سازگاری سیستم:
ساختار:
بدنه شاسی VCB: از قاب فلزی و ساختار پشتیبانی شده کل شاسی تشکیل شده است
سری. این قدرت و ثبات خاصی دارد ، می تواند وزن قطع کننده مدار خلاء را تحمل کند ،
و اطمینان حاصل کنید که در حین حرکت تغییر شکل یا آسیب نخواهد دید.
مکانیسم انتقال: انتقال پیچ و دنده
مکانیسم کنترل ： از جمله موتور کنترل ، کنترل کننده اتوماتیک ، سوئیچ میکرو اولویت دستی ،
و غیره موتور کنترل قدرت حرکت شاسی را فراهم می کند. کنترل کننده اتوماتیک
برای تحقق کنترل خودکار شاسی استفاده می شود ، که می تواند سیگنال های کنترل از راه دور را دریافت کند یا
برای تحقق تعویض خودکار با سایر دستگاه های هوشمند در کابینت سوئیچ ارتباط برقرار کنید
قطع کننده مدار خلاء در موقعیت های مختلف (مانند موقعیت عملیاتی ، موقعیت آزمون ،
موقعیت قطع ارتباط) ؛ سوئیچ میکرو اولویت دستی به اپراتور اجازه می دهد تا به صورت دستی کنترل کند
حرکت شاسی در صورت لزوم ، و عملیات دستی در اولویت قرار دارد
کنترل خودکار ، به طوری که در شرایط اضطراری یا تجهیزات مداخله دستی امکان پذیر است
راه اندازی
مکانیسم موقعیت یابی: از آستین های موقعیت یابی ، پین های موقعیت یابی و غیره تشکیل شده است و از آن استفاده می شود
برای تعیین دقیق موقعیت قطع کننده مدار خلاء در کابینت سوئیچ به
اطمینان حاصل کنید که به درستی با سایر اجزای الکتریکی در سوئیچ وصل شده و مطابقت دارد
کابینه برای جلوگیری از خرابی الکتریکی یا خطاهای عملیاتی ناشی از انحراف موقعیت.
مکانیسم اتصال: برای اطمینان از ایمنی عملیاتی و عملکرد صحیح تجهیزات ،
شاسی مجهز به دستگاه های در هم تنیده است. به عنوان مثال ، اتصال مکانیکی می تواند
هنگام بسته شدن مدار خلاء ، از لرزش شاسی جلوگیری کنید
محکم ، و قطع کننده مدار بسته می شود وقتی شاسی به طور کامل وارد نشده یا خارج نشده است
موقعیت مشخص شده ؛ اتصال الکتریکی عملکردهای پیچیده تری را با هم تحقق می بخشد
تعامل سیگنال با سایر اجزای الکتریکی در سوئیچ
سری شاسی های شکن خلاء نیز پیوند اصلی برای اطمینان از ایمنی و بهبود است
کارآیی در سیستم قدرت. از طریق انتقال مکانیکی ، محافظت در هم تنیده ،
کنترل هوشمند و سایر توابع ، قطع کننده مدار خلاء را با سوئیچ ترکیب می کند
کابینه ، نقش مهمی در تولید برق ، انتقال ، توزیع و سایر سناریوها دارد و
پشتیبانی از عملکرد ایمن ، قابل اعتماد و کارآمد سیستم برق را فراهم می کند.
