اجکتور خلاء نوع جعبه سری ZH‑B

اجکتور خلاء نوع جعبه سری ZH‑B | ژنراتور خلاء ونچوری تک مرحله ای سایلنر داخلی

نام تجاری: SOLH توسط Richge Technology | جایگزین Drop-in سازگار با سری ZH-B وارداتی

1. بررسی اجمالی محصول

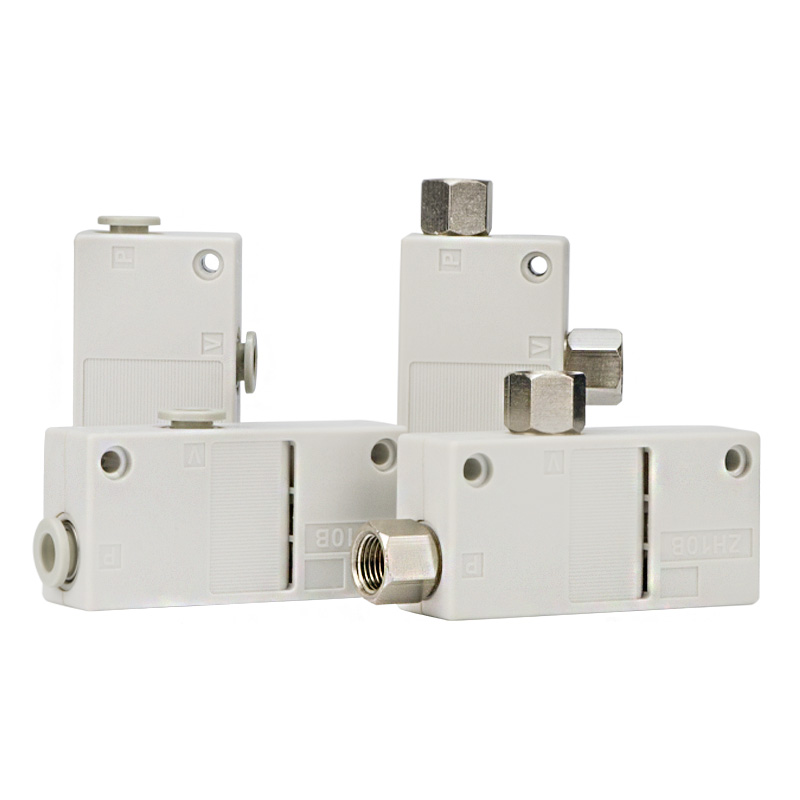

     اجکتور خلاء نوع جعبه ZH-B از اصل ونتوری تک مرحله ای با صدا خفه کن یکپارچه در داخل بدنه استفاده می کند. فقط دو پورت رزرو شده است: پورت تامین SUP و پورت خلاء VAC، بدون درگاه اگزوز جداگانه. هوای خروجی مستقیماً از طریق صدا خفه کن داخلی تخلیه می شود. نصب بسیار ساده بدون نیاز به صدا خفه کن خارجی. کاملاً قابل تعویض با ZH‑B وارداتی در ابعاد و رابط اتصال. دو نسخه عملکرد موجود: نوع S با خلاء بالا و نوع L با جریان بالا، با اندازه نازل کامل. ایده آل برای وسایل اتوماسیون کوچک جمع و جور و برنامه های انتخاب و جابجایی ربات.

  تمایز مدل

     • نوع جعبه ZH‑B: صداگیر داخلی، 2 پورت (SUP و VAC)

     • نوع پورت بدنه ZH‑D: بدون صدا خفه کن داخلی، 3 پورت مستقل SUP/VAC/EXH برای لوله کشی خارجی

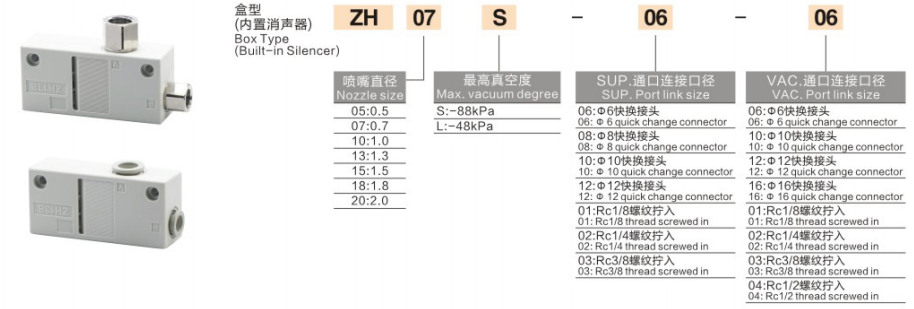

2. توضیح کامل کدگذاری مدل

  مثال:ZH07S-06-06

     • ZH: کد سری، اجکتور خلاء نوع جعبه با صدا خفه کن داخلی

     • 07: کد سایز نازل

     • S/L: حداکثر مشخصه خلاء. S = خلاء زیاد. L = جریان زیاد

     • 06: اندازه اتصال پورت تامین SUP

     • 06: اندازه اتصال پورت خلاء VAC

  جدول مرجع کد بندر

  مثال سفارش: ZH10S-08-10
     اجکتور خلاء نوع جعبه ZH با صدا خفه کن داخلی، نازل Φ1.0mm، درجه خلاء بالا S. اتصالات یک لمسی درگاه Φ8، اتصالات تک لمسی درگاه خلاء Φ10.

3. مزایای عملکرد اصلی

     • صداگیر داخلی یکپارچه: بدون نیاز به صدا خفه کن خارجی. هوای خروجی از طریق ساختار خاموش کننده داخلی تخلیه می شود. قطعات یدکی کمتر، سر و صدای کم و صرفه جویی در فضا.

     • فقط 2 پورت برای سیم کشی ساده: فقط درگاه تامین هوای SUP و درگاه خلاء VAC، بدون درگاه اگزوز EXH جداگانه. ایده آل برای فضای نصب فشرده محدود.

     • نسخه های عملکرد دوگانه اختیاری است

￮ S خلاء بالا (-88 کیلو پاسکال): نیروی جذب قوی برای قطعات کار خوب مهر و موم شده مانند ورق فولادی، شیشه، PCB و محفظه پلاستیکی.

￮ L جریان بالا (-48 کیلو پاسکال): جریان مکش بزرگتر برای جبران نشت خلاء، مناسب برای مواد متخلخل قابل تنفس از جمله کاغذ، فیلم، کارتن و فوم.

     • انتخاب پورت های متعدد: اتصالات تک لمسی متریک که به طور گسترده برای ماشین های خانگی استفاده می شود. نسخه های رزوه زن Rc برای تجهیزات صادراتی.

     • بدنه سبک وزن PBT: نازل PBT قالبی یکپارچه، وزن کم، مناسب برای ربات کوچک EOAT. از نصب مستقیم پیچ یا نصب براکت پشتیبانی می کند.

     • عملکرد بدون روغن: فقط هوای فشرده فیلتر شده خشک مورد نیاز است، روغن کاری مه روغن ممنوع است.

4. مشخصات فنی استاندارد

  عملکرد مرجع در فشار منبع 0.5MPa

5. نوع جعبه ZH‑B VS نوع با بدنه ZH‑D

6. راهنمای انتخاب

     • انتخاب نسخه S/L

￮ ✅ S با خلاء بالا: قطعات کار مهر و موم شده صاف که نیاز به نیروی جذب قوی دارند.

￮ ✅ L با جریان بالا: قطعات کار نشتی مانند کارتن، فیلم، پارچه، جریان زیاد نشتی خلاء را جبران می کند.

     • انتخاب سوراخ نازل: بر اساس سطح جذب کل مکنده انتخاب کنید. نازل بزرگتر باعث جریان بیشتر و مصرف هوای بیشتر می شود. برای جلوگیری از اتلاف هوای فشرده از نازل های بزرگ خودداری کنید.

     • انتخاب بندر: اتصالات متریک تک لمسی (06/08/10) برای اتوماسیون خانگی. نخ Rc (01/02) برای ماشین آلات صادراتی.

     • تشخیص خلاء: فاقد سنسور فشار داخلی سوئیچ فشار خلاء ZSE را در مدار خلاء برای تأیید خلاء یا هشدار قطعه مفقود نصب کنید.

7. مدار پنوماتیک استاندارد

     واحد خدمات منبع هوای AFC (واحد مه روغن ممنوع) ← شیر برقی 3/2 ← پورت تامین SUP ZH‑B؛ پورت خلاء VAC ← فیلتر خلاء ZFC ← مکنده وکیوم.

8. نکات عملیاتی مهم

     • روان کننده مه روغن اکیدا ممنوع است. آلودگی روغن نازل کوچک را مسدود می کند و نیروی مکش را کاهش می دهد.

     • فیلتر خلاء ZFC باید در سمت خلاء نصب شود تا گرد و غبار را مسدود کند و از نازل محافظت کند.

     • فشار عرضه توصیه شده: 0.4 ~ 0.5MPa. عملکرد مداوم طولانی مدت تحت فشار کامل 0.6MPa توصیه نمی شود.

     • شلنگ بین اجکتور و مکنده را تا حد امکان کوتاه نگه دارید، حجم خط لوله را برای پاسخ سریعتر به خلاء کاهش دهید.

     • عنصر صداگیر داخلی پس از استفاده طولانی مدت گرد و غبار را جمع می کند. پس از کاهش مکش، المنت صداگیر را تمیز یا تعویض کنید.
