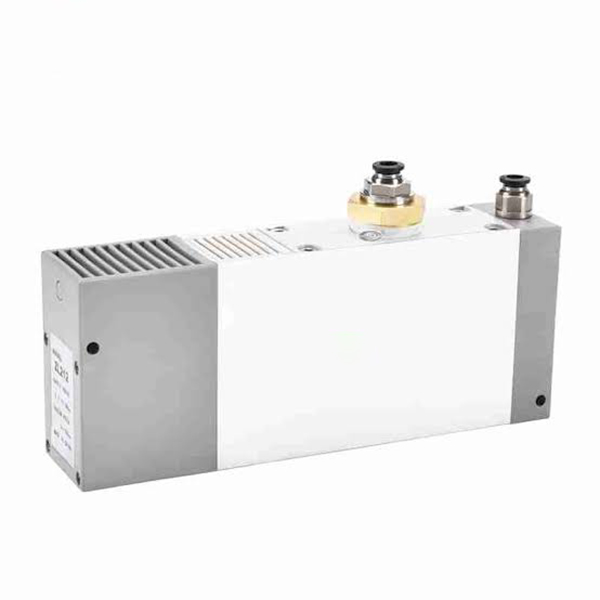

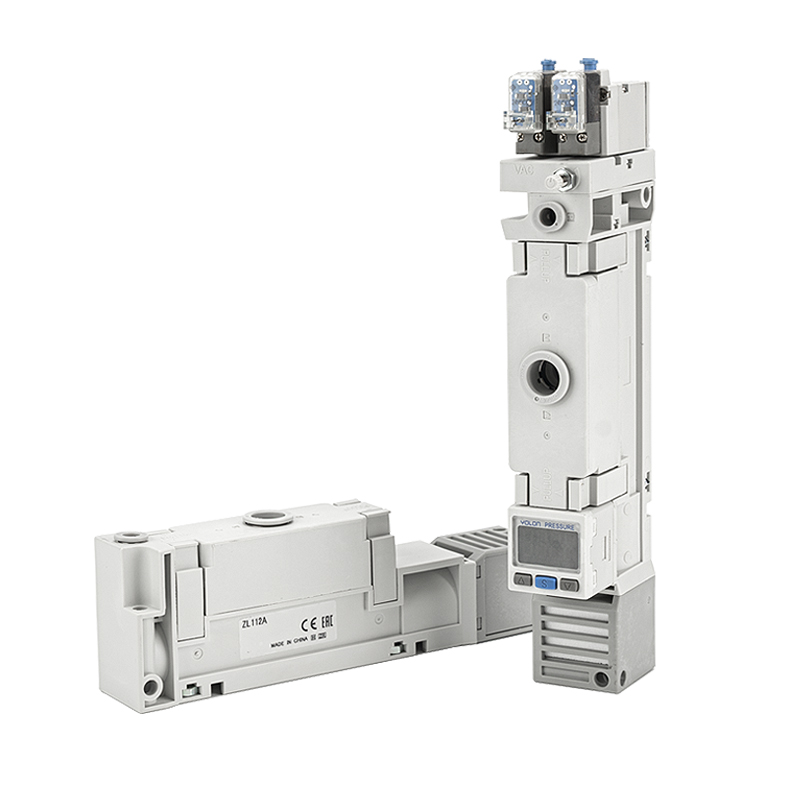

اجکتور خلاء سری ZL

اجکتور خلاء چند مرحله ای سری SOLIH ZL1 که به طور کامل با SMC ZL1 قابل تعویض است. حداکثر جریان مکش 100 لیتر در دقیقه (ANR) در منبع 0.4-0.6MPa. بدون سوپاپ یا یکپارچه با نسخه‌های سوپاپ با ترکیبات سوپاپ منبع/آزاد (K1/K2/B1/B2)، سوئیچ فشار خلاء اختیاری (NPN/PNP، خروجی آنالوگ)، مدارهای حفاظتی نشانگر نوسانی. ایده آل برای ربات EOAT، انتخاب و مکان 3C، باتری لیتیومی و اتوماسیون حمل مواد متخلخل.

ارسال استعلام

توضیحات محصول

سری ZL اجکتور خلاء چند مرحله ای صرفه جویی در مصرف انرژی | انتخاب کامل مدولار با سوپاپ / بدون سوپاپ

نام تجاری: SOLH توسط Richge Technology | قابلیت تعویض کامل مکانیکی و رابط با سری اصلی SMC ZL1

1. بررسی اجمالی محصول

سری SOLIH ZL1 از ساختار اجکتور خلاء صرفه جویی در مصرف انرژی ونتوری دیفیوزر چند مرحله ای استفاده می کند که کاملاً با ابعاد اصلی و طرح پورت SMC ZL1 قابل تعویض است. تحت شرایط مصرف هوا یکسان، جریان مکش بالاتر و اتلاف انرژی کمتری را ارائه می دهد. به طور گسترده برای دستکاری کننده های ربات انتخاب و مکان با سرعت بالا و برنامه های کاربردی جذب قوی برای قطعات کار متخلخل قابل تنفس استفاده شده است.

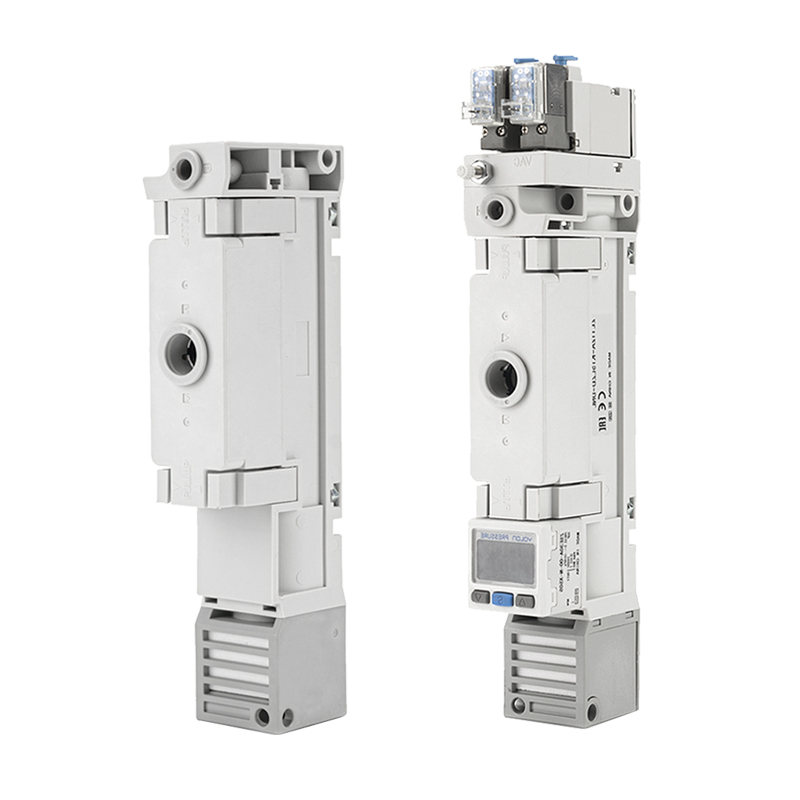

دو پیکربندی اصلی برای انتخاب:

• نوع بدون سوپاپ (بدون سوپاپ): فقط بدنه اجکتور خالص که توسط شیرهای برقی خارجی کنترل می شود. کم هزینه و بسیار انعطاف پذیر برای یکپارچه سازی سیستم سفارشی.

• با نوع سوپاپ: شیر تامین یکپارچه، شیر آزاد کننده و ماژول تشخیص فشار خلاء. بدون نیاز به اجزای اضافی دریچه خارجی، لوله کشی ساده و پاسخ سریعتر. راه حل اصلی ترجیحی برای ابزارآلات انتهایی ربات (EOAT).

مشخصات مدل 12A: حداکثر جریان مکش 100 لیتر در دقیقه (ANR)، فشار هوای کار 0.4 تا 0.6 مگاپاسکال هوای فشرده تمیز. درگاه تامین و درگاه خلاء مجهز به اتصالات تک لمسی: Φ6 متریک یا Φ1/2 اینچ امپریال اختیاری است.

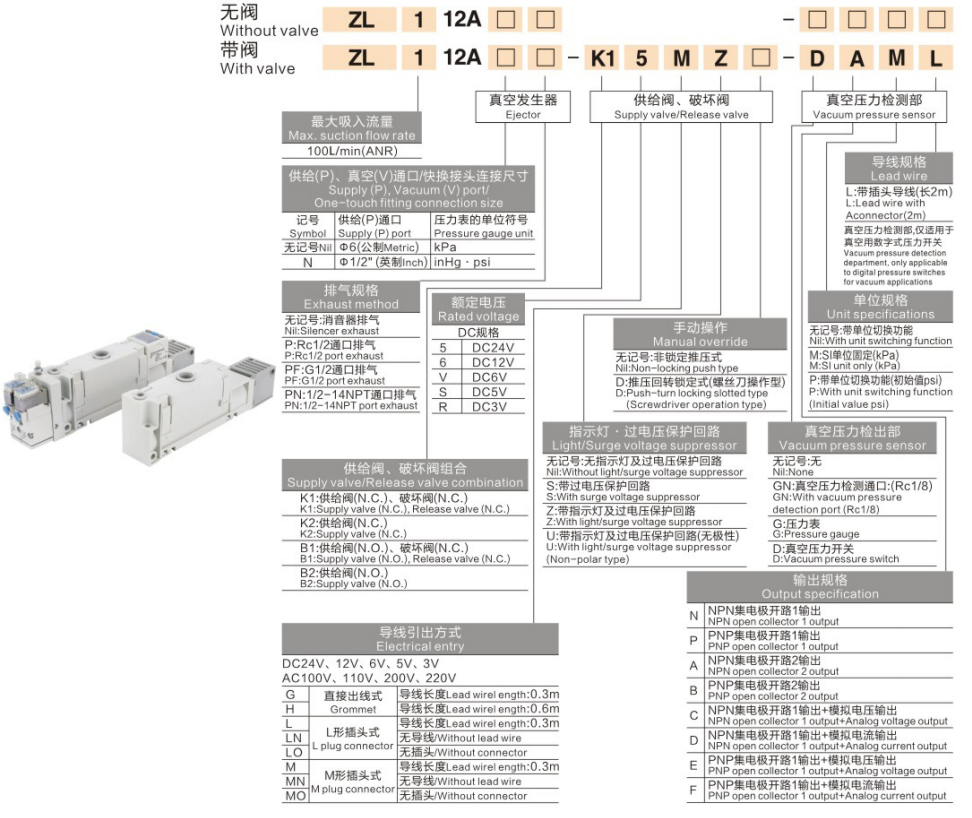

2. نمای کلی کدگذاری مدل عمومی

2.1 کدگذاری پایه بدون سوپاپ

ZL1-12A

• ZL1: کد سری اجکتور خلاء چند مرحله ای

• 12A: کد اندازه، حداکثر جریان مکش 100 لیتر در دقیقه (ANR)

2.2 کدنویسی کامل برای نسخه With-Valve (مثال ترسیمی)

مثال کامل:ZL1-12A‑K15MZ‑DAML

بخش کد	ماژول و تعریف مربوطه
ZL1-12A	بدنه اصلی اجکتور خلاء سری + کد اندازه (100 لیتر در دقیقه).
K1	شیر تامین N.C. + شیر آزادسازی ترکیبی N.C، مجموعه شیر تامین / آزادسازی
5	ولتاژ سیم پیچ نامی DC24V
M	خروجی سیم دوشاخه M شکل، طول کابل 0.3 متر
Z	دارای لامپ نشانگر و مدار حفاظت از ولتاژ بیش از حد
D	واحد تشخیص سوئیچ فشار خلاء داخلی
A	مشخصات خروجی دو کاناله مجموعه باز NPN
M(L)	کابل سوئیچ فشار: 0.3 متر / 2 متر با دوشاخه، فقط یکی را انتخاب کنید

3. تفکیک کد مدل کامل گام به گام

3.1 منبع (P) / پورت خلاء (V) با یک لمس اندازه اتصال

علامت گذاری کنید	بندر تامین (P).	گزینه های واحد فشار
بدون علامت / N	Φ6 اتصالات متریک تک لمسی	کیلو پاسکال
نسخه اینچی	Φ1/2 اینچ اتصالات امپریال تک لمسی	inHg، psi

3.2 روش اگزوز

علامت گذاری کنید	توضیحات اگزوز
بدون علامت	اگزوز صدا خفه کن (عملکرد استاندارد و کم صدا)
روابط عمومی	اگزوز پورت 1/4 اینچی، لوله کشی خارجی برای اگزوز متمرکز
PG1/2	اگزوز پورت G1/2، اگزوز متمرکز با جریان بزرگ
PN1/2-14NPT	اگزوز پورت NPT 1/2-14 برای تجهیزات آمریکای شمالی

3.3 ولتاژ نامی

کد	مشخصات ولتاژ
5	DC24V (جریان اصلی صنعتی)
6	DC12V
V	DC6V (اختیاری)
VDC	DC5V (فقط سفارشی)

3.4 ترکیبات سوپاپ و شیر آزاد (برای مدل‌های با سوپاپ)

کد	ترکیب سوپاپ	شرح عملکرد
K1	سوپاپ تامین N.C. + سوپاپ آزاد N.C.	تامین انرژی برای ایجاد خلاء؛ برای خلاء سریع شکستن انرژی آزاد کنید. انتخاب جریان اصلی استاندارد
K2	سوپاپ تامین N.C. (بدون دریچه آزادسازی)	فقط کنترل عرضه؛ خلاء آزاد شده به طور طبیعی، راه حل بهینه هزینه.
B1	سوپاپ تامین N.O. + شیر آزاد N.C.	شیر تغذیه معمولی باز است، هوای مداوم در هنگام قطع برق، برای شرایط کاری ویژه نگهداری خلاء.
B2	سوپاپ تامین N.O. (بدون دریچه آزادسازی)	پیکربندی اولیه عرضه معمولاً باز.

3.5 عملکرد لغو دستی

علامت گذاری کنید	حالت عملیات لغو دستی
بدون علامت	دکمه فشاری غیر قفل: برای روشن کردن فشار دهید، برای تنظیم مجدد رها کنید.
D	نوع قفل فشاری (قابل استفاده با پیچ گوشتی)، قفل برای تامین مداوم هوا در هنگام راه اندازی و رفع اشکال.

3.6 لامپ نشانگر و مدار محافظ در برابر ولتاژ

علامت گذاری کنید	توضیحات پیکربندی
بدون علامت	بدون لامپ نشانگر و بدون مدار حفاظت از ولتاژ اضافی.
S	مدار سرکوب کننده اضافه ولتاژ داخلی برای افزایش طول عمر سیم پیچ.
Z	لامپ نشانگر به همراه مدار حفاظت از اضافه ولتاژ برای تجسم وضعیت روشن شدن.
U	لامپ نشانگر بدون قطبیت و مدار حفاظتی در برابر ولتاژ اضافی، سیم کشی دلخواه مجاز است.

3.7 حالت ورود برق / خروجی سیم

کد	تعریف خروجی کابل
G	ورودی کابل گرومت، طول کابل: 0.3 متر
H	خروجی پلاگین L شکل، طول کابل: 0.6 متر
LN	نوع دوشاخه L شکل، بدون کابل ارائه شده (بند سیم کشی که توسط مشتری آماده می شود)
M	خروجی پریز M شکل، طول کابل: 0.3 متر
MN	نوع دوشاخه M شکل، بدون کابل ارائه شده (بند سیم کشی که توسط مشتری آماده می شود)

3.8 واحد فشار خلاء (فقط برای واحدهای مجهز به تشخیص خلاء معتبر است)

علامت گذاری کنید	تنظیمات واحد
بدون علامت	قابلیت تعویض چند واحدی: kPa / inHg / psi قابل انتخاب
M	واحد ثابت، فقط کیلو پاسکال
S	قابلیت تعویض چند واحدی، از پیش تنظیم شده کارخانه روی psi
P	قابلیت تعویض چند واحدی، از پیش تنظیم شده کارخانه روی psi

3.9 ماژول تشخیص فشار خلاء

علامت گذاری کنید	عملکرد و برنامه تشخیص
بدون علامت	بدون واحد تشخیص؛ بدنه اجکتور خالص، سنسور خارجی را جداگانه وصل کنید.
GN	پورت تشخیص خلاء (Rc1/8)، گیج فشار دیجیتال خارجی یا ماژول جذب PLC را وصل کنید.
G	گیج فشار آنالوگ داخلی برای خواندن بصری سطح خلاء در محل.
D	سوئیچ فشار خلاء داخلی، سوئیچ خروجی / سیگنال آنالوگ برای آلارم بخش گمشده و بازخورد قطعه کار در محل.

3.10 مشخصات خروجی (برای سوئیچ فشار خلاء نوع D)

کد	توضیحات حالت خروجی
N	خروجی 1 کاناله کلکتور باز NPN، استاندارد برای کانال ورودی PLC NPN
P	خروجی 1 کانال جمع آوری باز PNP
A	خروجی مستقل دو کاناله کلکتور باز NPN
W	خروجی مستقل دو کاناله مجموعه باز PNP
C	کلید 1 کانال NPN + خروجی ولتاژ آنالوگ
D	سوئیچ 1 کانال NPN + خروجی جریان آنالوگ
E	کلید 1 کانال PNP + خروجی ولتاژ آنالوگ
F	سوئیچ 1 کانال PNP + خروجی جریان آنالوگ

3.11 مشخصات کابل سوئیچ فشار (برای نوع D)

کد	تعریف کابل
L	کابل دوشاخه از پیش مونتاژ شده، طول کل: 2 متر
M	کابل پلاگین از پیش مونتاژ شده، طول کل: 0.3 متر

4. خلاصه مشخصات فنی هسته

مورد پارامتر	مشخصات استاندارد
اصل کار	اجکتور خلاء ونتوری پخش کننده چند مرحله ای، ساختار صرفه جویی در انرژی با راندمان بالا
حداکثر جریان مکش (اندازه 12A)	100 لیتر در دقیقه (ANR)
فشار هوای تامین استاندارد	0.4 ~ 0.6MPa
تامین / پورت خلاء	اتصالات تک لمسی: Φ6 متریک / Φ1/2 اینچ امپریال اختیاری است
گزینه های اگزوز	اگزوز صدا خفه کن استاندارد؛ اگزوز خارجی متمرکز از نوع پورت PR / PG / PN اختیاری است
ولتاژ اسمی کویل	DC24V / DC12V / DC6V; DC5V بنا به درخواست سفارشی در دسترس است
گزینه های ورودی الکتریکی	Grommet / شاخه شکل H‑L / شاخه شکل M‑M. نسخه بدون کابل LN / MN برای سیم کشی مشتری
واحد تشخیص خلاء	بدون تشخیص / پورت تشخیص GN (Rc1/8) / گیج فشار محلی G / سوئیچ فشار خلاء داخلی D
خروجی سیگنال	خروجی سوئیچ تک کاناله NPN / PNP؛ خروجی ولتاژ / جریان آنالوگ اختیاری است
نشانگر و حفاظت از نوسانات	بدون حفاظت / حفاظت از نوسانات S / نشانگر Z + محافظت / U نشانگر بدون قطبیت + محافظت

5. جدول مرجع انتخاب بدون سوپاپ VS با سوپاپ

مورد مقایسه	نوع بدون سوپاپ ZL1-12A	دارای شیر نوع ZL1-12A-K1…
شیرهای یکپارچه	بدون شیر داخلی، شیر برقی 3 طرفه خارجی مورد نیاز است	شیر تامین یکپارچه + شیر آزادسازی (سری K1/K2/B1/B2)
روش شکست خلاء	توسط دریچه خارجی یا آزادسازی طبیعی کنترل می شود	شکستن فوری خلاء توسط دریچه آزادسازی داخلی برای رها شدن سریع قطعه کار
سرعت پاسخگویی	بستگی به طرح دریچه خارجی و خط لوله دارد	پاسخ یکپارچه سریعتر برای کاربرد ربات با سرعت چرخه بالا
پیچیدگی لوله کشی	به شیرها، اتصالات و لوازم جانبی فیلتر جداگانه نیاز دارد	کار لوله کشی بسیار یکپارچه و حداقل در محل
هزینه و انعطاف پذیری	کمترین هزینه، حداکثر انعطاف‌پذیری طراحی سیستم	سطح یکپارچگی بالاتر، ترجیح داده شده برای ربات EOAT end effector
تشخیص فشار	سوئیچ فشار خلاء خارجی مورد نیاز است	فشار سنج داخلی اختیاری G / سوئیچ فشار خلاء D

6. راه حل های پیکربندی مدار خلاء استاندارد

راه حل 1: مدار بهینه هزینه بدون سوپاپ

تصفیه منبع هوای دو واحدی بدون روغن AFC2000 ← شیر برقی سه طرفه 3V110 ← اجکتور خلاء بدون سوپاپ ZL1‑12A← مکنده خلاء ZPT

راه حل 2: مدار انتخاب و جایگذاری ربات پرسرعت با سوپاپ

تنظیم کننده فشار AR → ZL1‑12A‑K15MZ‑DAML (شیر تامین یکپارچه، سوپاپ آزاد و سوئیچ فشار خلاء) ← فنجان مکش افکتور انتهایی ربات، عملکرد هشدار خودکار قطعه کار از دست رفته پشتیبانی می‌شود.

راه حل 3: مدار تامین هوای متمرکز چند بانکی

AFC دو واحدی بدون روغن با جریان بزرگ → چندگانه ZL1 با مجموعه منیفولد اجکتور سوپاپ → برداشت همزمان مواد با فنجان چند مکنده.

7. راهنمای انتخاب گام به گام

• اندازه پورت: برای لوله استاندارد PU6 / Φ6، پورت متریک بدون علامت را انتخاب کنید. برای لوله امپریال Φ1/2 اینچ، پورت امپریال را همراه با واحد فشار inHg/psi مشخص کنید.

• اگزوز: برای محیط کارگاهی با صدای کم، اگزوز صداگیر استاندارد را نگه دارید. برای فرسودگی تا منطقه امن تعیین شده، اگزوز متمرکز از نوع پورت PR / PG / PN را انتخاب کنید.

• ولتاژ: DC24V (کد 5) برای تجهیزات اتوماسیون خانگی؛ DC12V / DC6V برای صادرات اروپا یا پروژه های دستگاه های ولتاژ پایین.

• ترکیب سوپاپ: K1 (تامین N.C + انتشار N.C.) برای انتخاب و مکان استاندارد با سرعت بالا؛ K2 برای کاهش هزینه؛ B1/B2 برای شرایط کاری ویژه با خلاء معمولی باز.

• الزامات تشخیص: سوئیچ فشار خلاء D (نوع ورودی PLC مطابق با NPN/PNP) را برای زنگ هشدار قطعه گمشده PLC انتخاب کنید. G فشار سنج محلی برای بازرسی بصری در محل؛ پورت تشخیص GN برای جمع آوری داده های خارجی شخص ثالث.

• نشانگر و حفاظت از نوسانات: نسخه Z / U را برای نشانه تشخیصی کابینت انتخاب کنید. حفاظت در برابر ولتاژ S برای محیط کاری خشن و مرطوب.

• لغو دستی: برای سناریوهای راه اندازی و اشکال زدایی مکرر، نادیده گرفتن دستی قفل فشار چرخشی D را انتخاب کنید، از تامین هوای قفل شده مداوم پشتیبانی کنید.

8. سناریوهای کاربردی صنعتی معمولی

• برد مدار چاپی الکترونیکی 3C و تراشه با سرعت بالا و جابجایی در محل

• انتقال مواد ورق الکترود باتری لیتیوم یون

• کارتن و مواد متخلخل با نیروی قوی جذب می شوند

• چیدن رباتیک سنگین شیشه و ورق فلز

• حذف و قالب گیری قطعات ربات قالب گیری تزریقی

• نرم افزار گرفتن بسته بندی در فرآوری مواد غذایی

• مرتب سازی لجستیک سیستم های انتقال رباتیک پرسرعت

9. عملیات مهم و نکات نصب

• از واحدهای FRL مه روغن (سری AC / BC سه واحد) استفاده نکنید. برای تامین هوای اجکتور خلاء روغن روانکاری نازل های پخش کننده چند مرحله ای را مسدود می کند، باید از واحد تصفیه منبع هوا دو واحدی غیر روغنی AFC استفاده کند.

• فیلتر خلاء درون خطی ZFC را اجباری در سمت بالادست نصب کنید. نازل های چند مرحله ای کوچک به گرد و غبار حساس هستند. جریان مکش پس از مسدود شدن در اثر آلودگی ذرات به شدت تخریب می شود.

• طول شلنگ بین اجکتور و مکنده را تا حد امکان کوتاه نگه دارید تا ایجاد خلاء سریع و عملکرد مکش پایدار تضمین شود.

• محدوده فشار هوای عرضه بهینه 0.4 ~ 0.6MPa. فشار ناکافی منجر به مکش ضعیف می شود. فشار بیش از حد باعث افزایش مصرف هوای فشرده می شود.

• برای مدل‌های با سوپاپ، نسخه‌های Z/S/U را با مدار داخلی محافظ برق انتخاب کنید تا عمر مفید سیم‌پیچ برقی در داخل کابینت‌های کنترل افزایش یابد.

• برای پیکربندی های اگزوز متمرکز PR / PG / PN، لوله های اگزوز بدون مانع را حفظ کنید، فشار برگشتی عملکرد ساختمان خلاء را به شدت کاهش می دهد.
