برند:SOLH توسط Richge Technology
سیلندر کشویی دقیق دو شفت سری SOLH HLS / HLSL از راهنمای خطی غلتکی متقاطع به عنوان جزء هدایت کننده هسته استفاده می کند. در مقایسه با سیلندرهای اسلاید توپ چرخشی HLQ، استحکام بسیار بالاتر، دقت موقعیت یابی مکرر برتر و مقاومت قوی تر در برابر بارهای جانبی غیرعادی را ارائه می دهد، که کاملاً با بار سنگین، مونتاژ فوق العاده دقیق و فرآیندهای اتوماسیون موقعیت یابی مطابقت دارد.
- نوع استاندارد HLS: بدنه سیلندر نصب شده در یک طرف کالسکه اسلاید، عرض کلی فشرده. مناسب برای فضای نصب محدود، شرایط بار متوسط و کوچک بدون بار افست غیرعادی آشکار.
- نوع متقارن HLSL: سیلندر در مرکز بین دو راهنمای غلتکی متقاطع موازی، توزیع یکنواخت نیرو، استحکام بسیار بالا و ظرفیت بار سنگین. اولین انتخاب برای بار سنگین، بار غیرعادی و سناریوهای کاری با دقت فوق العاده بالا.
|
مورد پارامتر |
مشخصات مشخصات |
| مکانیزم هدایت |
راهنمای خطی غلتکی متقاطع (نوع غلتک تماسی خطی) |
| نوع عملیات |
دو عمل متقابل |
| اندازه سوراخ (میلی متر) |
6، 8، 12، 16، 20، 25 |
| گزینه های استاندارد ضربه (میلی متر) |
10، 20، 30، 40، 50، 75، 100، 125، 150 |
| محدوده فشار عملیاتی |
0.15 ~ 0.7 مگاپاسکال |
| فشار تست اثباتی |
1.2 مگاپاسکال |
| دمای عملیاتی |
-20 ~ 70 ℃ (بدون یخ داخلی) |
| سرعت سفر پیستون |
50 ~ 500 میلی متر بر ثانیه |
| تحمل سکته مغزی |
سکته مغزی ≤100mm: +1.0mm; سکته مغزی ＞100mm: +1.5mm |
| مشخصات موضوع پورت هوایی |
سوراخ 6/8/12: M5×0.8; سوراخ 16/20/25: PT1/8 |
| حلقه مغناطیسی |
به صورت استاندارد داخلی (پسوند S)، سازگار با سوئیچ های نی مغناطیسی CMSH / DMSH |

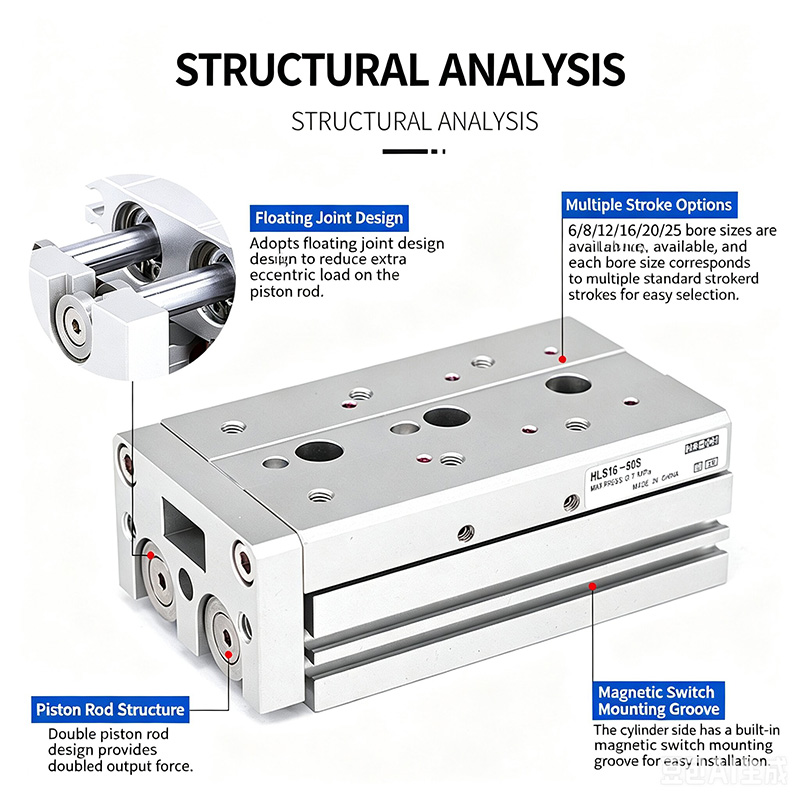

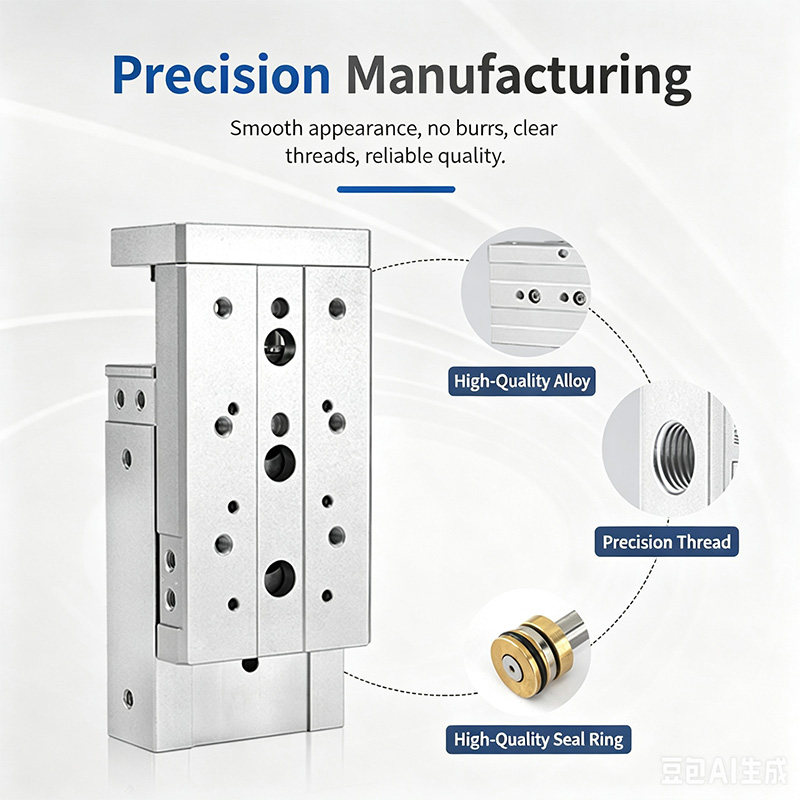

1. راهنمای خطی غلتکی متقاطع (طراحی تماس با خط غلتکی)
- ساختار یاتاقان تماس با خط استحکام فوقالعاده، دقت فوقالعاده و ضد چرخش، مقاومت در برابر ضربه قوی و عملکرد پایدار تحت بار سنگین را فراهم میکند. طراحی یکپارچه کالسکه راهنمای یکپارچه با اصطکاک بسیار کم، حرکت فوق العاده صاف و چرخه خدمات طولانی.
2. مفصل شناور داخلی
- اتصال شناور الاستیک بین میله پیستون و پلت فرم کشویی نیروی جانبی و گشتاور خارج از مرکز را جبران می کند و از انحراف میله پیستون و آسیب اضافه بار جلوگیری می کند.
3. میله های پیستون موازی دوقلو
- خروجی رانش دوگانه، عملکرد عالی ضد پیچش، دقت موقعیت یابی بالا را در حالت بارگذاری حفظ می کند.
4. نصب جهانی چند جهته
- سوراخهای نصب ضربهدار روی سطوح پایین، جلو و جانبی برای نصب 3 جهته ماشینکاری شده است. سوراخهای پین مکانیابی دقیق از پیش ماشینکاری شده روی پایه برای موقعیتیابی دقیق سریع.
5. سطوح نصب ابزار 3 طرفه
- سوراخهای نصب فیکسچر روی صفحه کشویی و جلویی، قرار دادن سوراخهای پین در صفحه بالای لغزنده برای تضمین دقت موقعیتیابی جک قابل تکرار.
6. شیارهای نصب سنسور پیش ماشینکاری شده
- شکاف های کشویی استاندارد در سمت سیلندر برای نصب انعطاف پذیر و تنظیم موقعیت سوئیچ های مغناطیسی.
7. بافر متنوع و گزینه های توقف محدود
- بافر هوای ثابت، بافر هوای قابل تنظیم (A/AS/AF)، بافر کمک فنر هیدرولیک (B/BF) و چندین بلوک توقف مکانیکی خارجی ترکیب اختیاری هستند.

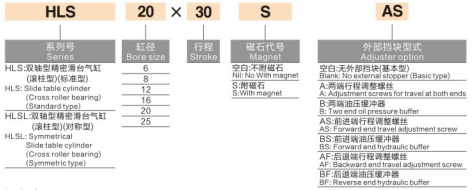

1. مدل نمونه: HLS20×30SAS
-- HLS = سری سیلندر جانبی استاندارد؛ HLSL = سری متقارن با سفتی بالا
-- 20 = قطر سوراخ سیلندر (میلی متر)
-- 30 = طول حرکت نامی (میلی متر)
-- S = حلقه مغناطیسی داخلی داخلی (پیکربندی استاندارد کارخانه)
-- A = بافر هوا قابل تنظیم در دو طرف
AS = بافر هوا قابل تنظیم فقط در انتهای حرکت رو به جلو
AF = بافر هوا قابل تنظیم فقط در انتهای حرکت برگشتی
-- B = بافر روغن هیدرولیک در دو انتها
BF = بافر روغن هیدرولیک فقط در انتهای حرکت برگشت
| سوراخ (میلی متر) |
ناحیه موثر فشار/کشش (mm²) |
0.2 مگا پاسکال |
0.4 مگا پاسکال |
0.6 مگا پاسکال |
0.7 مگا پاسکال |
|
6 |
Push:42 / Pull:57 |
8/11 |
17/23 |
25/34 |
29/40 |
|
8 |
Push:75 / Pull:101 |
15/20 |
30/40 |
45/61 |
53/71 |
|
12 |
Push:170 / Pull:226 |
34/45 |
68/90 |
102/136 |
119/158 |
|
16 |
Push:302 / Pull:402 |
60/80 |
121/161 |
181/241 |
211/281 |
|
20 |
Push:491 / Pull:628 |
98/126 |
196/251 |
295/377 |
344/440 |
|
25 |
Push:767 / Pull:982 |
153/196 |
307 / 393 |
460/589 |
537 / 687 |
1. پیشنهادات انتخاب
-- مدل استاندارد HLS: فضای نصب فشرده، بار متوسط کوچک، بدون بار افست غیرعادی آشکار
- مدل متقارن HLSL: انتخاب اولویت برای بار سنگین، بار جانبی غیرعادی، استحکام فوق العاده بالا و الزامات موقعیت یابی فوق العاده دقیق
2. کاربردهای صنعتی معمولی
- مونتاژ دقیق، موقعیت یابی خودکار، گیره پنوماتیک و ایستگاه های انتقال قطعه کار
- خطوط تولید نیمه هادی و اتوماسیون الکترونیکی
- ابزارهای بازرسی تست با دقت بالا، تجهیزات اتوماسیون پزشکی، مکانیزمهای ثابت ماشین ابزار
سیلندر کشویی دو شفت غلتکی متقاطع SOLH HLS/HLSL از راهنمای غلتکی متقاطع خطی با استحکام بالا با انواع استاندارد/متقارن دوگانه، مجهز به بافر هوا/هیدرولیک اختیاری و طراحی مفصل شناور ضد اکسنتریک، تجهیزات فوقالعاده سنگین و فوقالعاده سنگین برای محرک خطی خودکار خطی و نیمهبارگذاری پزشکی با کیفیت بالا استفاده میکند.
