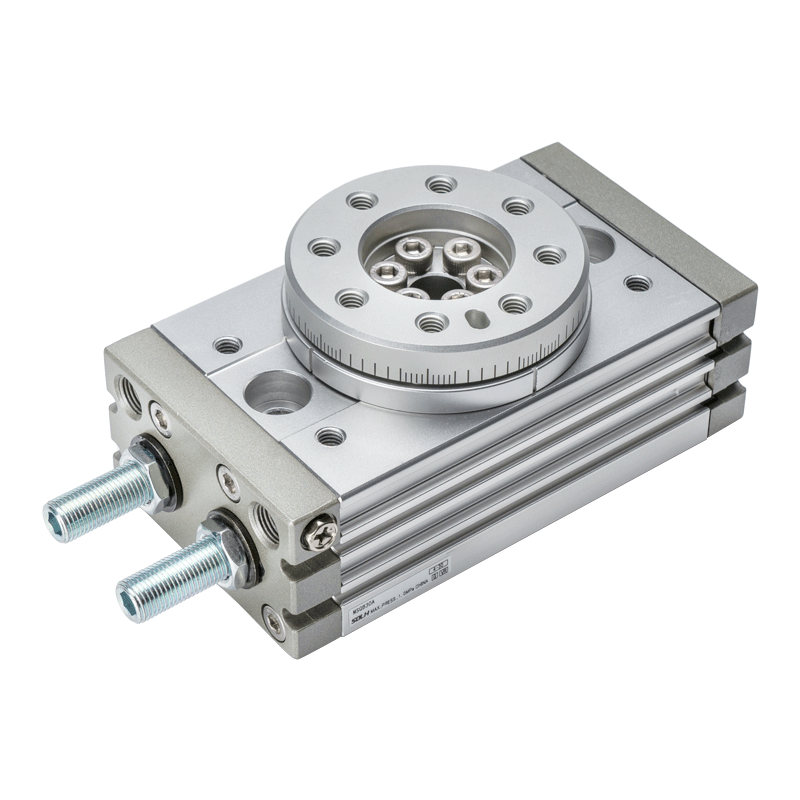

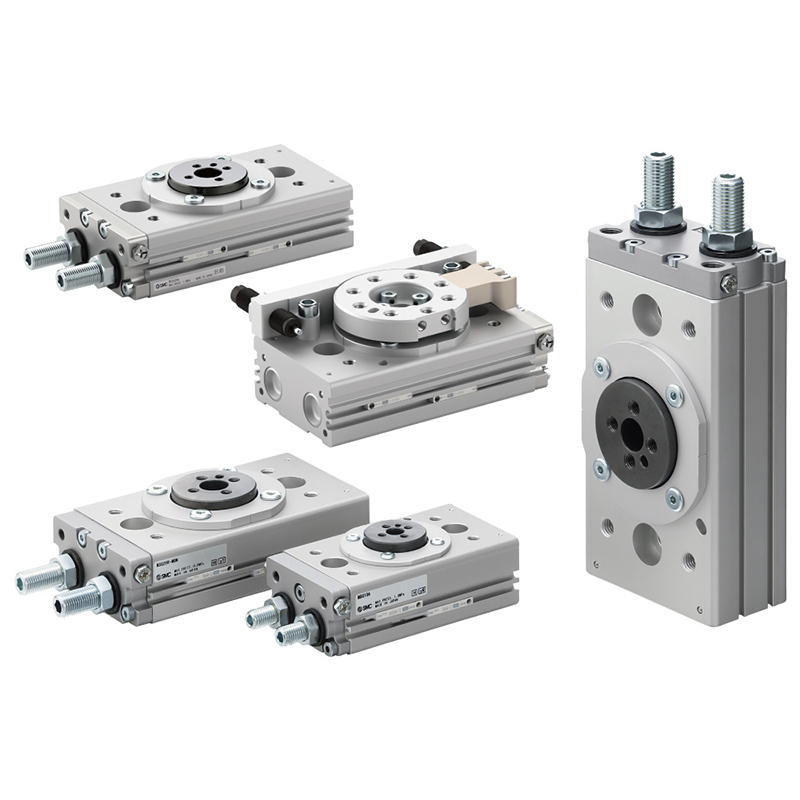

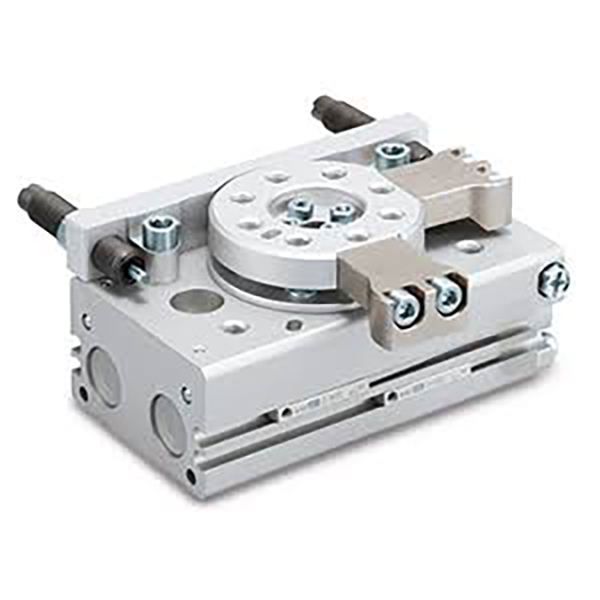

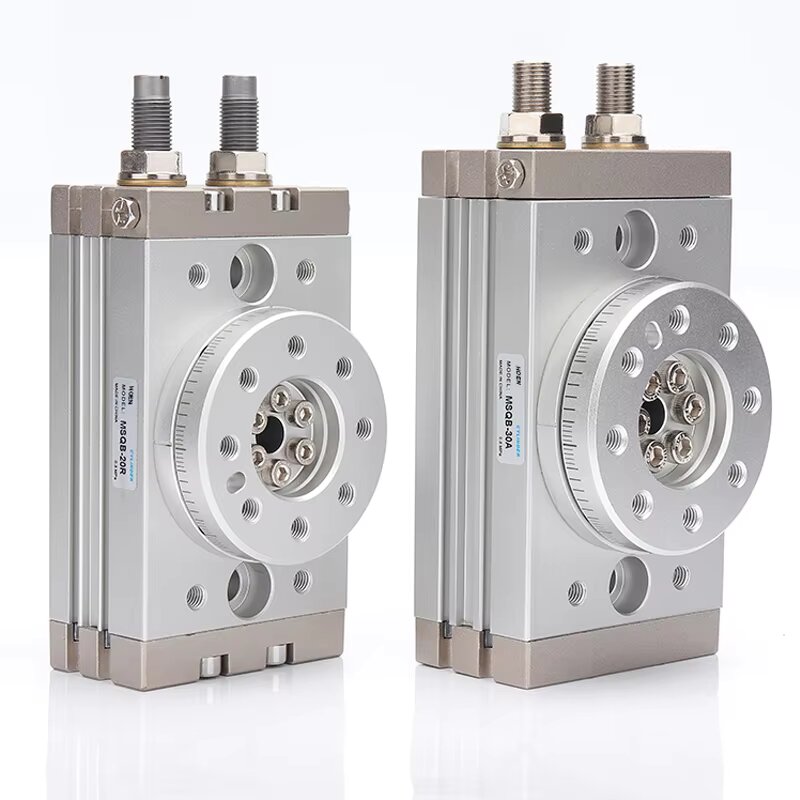

میز محرک چرخشی رک و پینیون سری MSQ (فناوری SOLH Richge)

برند:SOLH توسط Richge Technology

بررسی اجمالی محصول

     سری SOLH MSQ ساختار متقارن پیستون و قفسه پینیون را به دو دسته تقسیم می کند: درجه استاندارد MSQB و درجه دقت بالا MSQA. دارای میز نصب دایره ای یکپارچه با سوراخ مرکزی، زاویه چرخش به طور مداوم از 0 تا 190 درجه قابل تنظیم است.

پینیون قفسه پیستونی متقارن 3 تا 4 برابر گشتاور خروجی بیشتر و ظرفیت بار شعاعی/ محوری برتر در مقایسه با سیلندرهای چرخشی CRQ نوع پره ای ارائه می دهد. دو گزینه جذب ضربه موجود است: بافر لاستیکی داخلی یا بافر هیدرولیک یکپارچه. طرح بندی درگاه هوای دوگانه (روی انتهایی / جلوی جانبی) طرح لوله را ساده می کند. سوئیچ های نی مغناطیسی سازگار برای بازخورد سیگنال موقعیت چرخشی. به طور گسترده برای نمایه سازی خودکار، چرخاندن قطعه کار و ایستگاه های موقعیت یابی دقیق استفاده می شود.

جدول رده بندی و انتخاب سری (دقت + تطبیق بافر)

قوانین کدگذاری مدل کامل

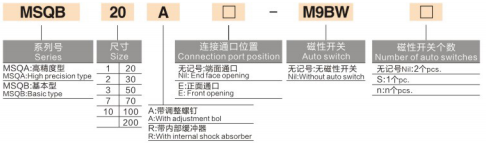

  1. قانون کدگذاری 1: MSQB20A-□-M9BW-□

     مثال: MSQB20A-M9BW

     -- MSQB / MSQA: شناسه سری

        MSQB = سری پایه استاندارد؛ MSQA = سری با دقت بالا

     -- 20: اندازه قاب (موجود: 10 / 20 / 30 / 50 / 70 / 100 / 200)

     -- A / R: تنظیم زاویه و کد بافر

        A = دو پیچ تنظیم زاویه انتهایی. R = کمک فنر هیدرولیک داخلی؛ بدون پسوند = فقط بافر لاستیکی

     -- جعبه میانی: موقعیت بندر هوایی

        خالی = درگاه های هوایی انتهایی. E = درگاه های هوای جانبی جلو

     -- M9BW: مدل سوئیچ مغناطیسی

        خالی = بدون کلید مغناطیسی. سنسور نی جهانی M9BW / M9BL سازگار است

     -- آخرین جعبه: مقدار سوئیچ مغناطیسی

        خالی = استاندارد 2 عدد; S = تک تکه; رقم سفارشی = مقدار سفارشی

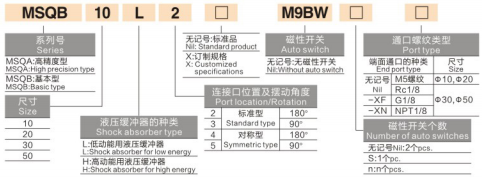

  2. قانون کدنویسی 2: MSQB10L2-□-M9BW-□-□

     مثال: MSQB10L2-M9BW

     -- MSQB: سری استاندارد؛ اندازه قاب 10/20/30/50

     -- L / H: درجه انرژی جنبشی بافر هیدرولیک (فقط برای نسخه هیدرولیک R)

        L = بافر هیدرولیک با انرژی جنبشی کم. H = بافر هیدرولیک انرژی جنبشی بالا

     - رقم 2/3/4/5: مشخصات زاویه نوسان ثابت

        2 = استاندارد 180 درجه؛ 3 = 90 درجه؛ 4 = متقارن 180 درجه; 5 = متقارن 90 درجه

     - جعبه میانی: علامت گذاری سفارشی X، خالی = مدل سهام استاندارد

     -- M9BW: سوئیچ مغناطیسی، خالی = بدون سنسور مجهز

     - جعبه ماقبل آخر: مقدار سوئیچ مغناطیسی. خالی = 2 عدد، S = 1 عدد

     -- آخرین جعبه: مشخصات موضوع درگاه هوا

        خالی = نخ M5 (فقط برای اندازه 10/20)؛ XF = G1/8; XN = NPT1/8 نخ آمریکایی

مزایای ساختاری اصلی

  1. متقارن دو پیستون Rack & Pinion Drive

     - پیستون های همزمان دوتایی دنده را به طور همزمان فشار می دهند و واکنش یک طرفه را از بین می برند. گشتاور خروجی یکنواخت با لرزش چرخش صفر، ظرفیت بار بسیار بالاتر از سیلندرهای پره تک پیستونی.

  2. میز روتاری یکپارچه با محل سوراخ های پین

     - سوراخ‌های پین موقعیت‌یابی از پیش ماشین‌کاری شده روی میز و سوراخ‌های نصب شده استاندارد برای قفل کردن مستقیم جفت / قطعه کار، تراز آسان و استحکام یکپارچه بالا. سوراخ مرکزی توخالی (φ6~φ24) به لوله‌های هوا و سیم‌کشی حسگر اجازه می‌دهد از مرکز و چیدمان داخلی منظم دستگاه عبور کنند.

  3. طرح بندی درگاه هوایی دوگانه

     - دو گزینه لوله کشی: ورودی هوای انتهایی یا درگاه نوع E جلوی جانبی، مسیریابی لوله انعطاف پذیر برای تجهیزات فشرده فشرده بدون تداخل مکانیکی.

  4. پیچ های تنظیم زاویه دو طرفه مستقل (پسوند A)

     - پیچ های حد را در هر دو سر جدا کنید تا به طور مستقل حرکت در جهت عقربه های ساعت و خلاف جهت عقربه های ساعت را محدود کنید. محدوده نوسان بی نهایت در 0 تا 190 درجه قابل تنظیم است، پیش فرض کارخانه روی 190 درجه تنظیم شده است.

  5. دو سیستم جذب شوک اختیاری

     - نسخه استاندارد: بافر ضربه گیر لاستیکی دو طرفه برای کاهش نویز تحت بار سبک با سرعت کم

     ---نسخه بافر هیدرولیک R: کمک فنر روغنی یکپارچه (L low kinetic / H درجه جنبشی بالا) ضربه های سنگین را با سرعت بالا جذب می کند، لرزش توقف را به حداقل می رساند و از وسایل و قطعات کار محافظت می کند.

  6. مغناطیسی موقعیت بازخورد سازگار

     - حلقه مغناطیسی دائمی داخلی داخل بدنه سیلندر، سازگار با سوئیچ‌های نی M9BW / M9BL برای انتقال سیگنال‌های 0°/90°/180 درجه در محل به PLC برای منطق اینترلاک خودکار.

  7. پشتیبانی از بلبرینگ دقیق برای MSQA

     - مدل MSQA با دقت بالا، مونتاژ بلبرینگ دقیق کلاس را تصویب می کند. خروجی شعاعی و محوری ≤0.01mm، دقت موقعیت یابی مجدد ±0.01mm. نسخه پایه MSQB الزامات عمومی موقعیت یابی اتوماسیون را برآورده می کند.

مشخصات فنی استاندارد جهانی

  1. حالت رانندگی: قفسه پیستون دوگانه و پینیون

  2. محدوده فشار عملیاتی

    - نوع بافر لاستیکی: 0.1 تا 1.0 مگاپاسکال

     ---R نوع بافر هیدرولیک: 0.1 تا 0.6 مگاپاسکال

  3. فشار تست اثبات: 1.05 مگاپاسکال

  4. دمای محیط: 0~60 ℃ (بدون یخ در داخل مدار هوا)

  5. محدوده چرخش قابل تنظیم: 0 ~ 190 درجه بی نهایت قابل تنظیم، از پیش تعیین شده کارخانه 190 درجه. زاویه ثابت 90 درجه / 180 درجه اختیاری است

  6. روانکاری: گریس از پیش پر شده با عمر طولانی در کارخانه، طراحی بدون روغن کاری سازگار با هوای خشک تمیز بدون روغن

  7. محیط قابل اجرا: هوای فشرده خشک فیلتر شده (≥40μm دقت فیلتراسیون)

جدول ظرفیت باربری و گشتاور (0.5 مگا پاسکال هوای تامین)

جدول مقایسه انرژی جنبشی حداکثر بافر

قوانین انتخاب مدل را کامل کنید

  1. انتخاب درجه دقیق

     - موقعیت یابی تراشه، بازرسی نوری PCB، مونتاژ دقیق → سری با دقت بالا MSQA

     - چرخش کلی قطعه کار، انحراف و مرتب سازی مواد → سری پایه استاندارد MSQB

  2. قانون تطبیق بافر

     - بار سبک با سرعت کم، کنترل هزینه: مدل بافر لاستیکی غیر R

     - چرخه سریع فرکانس بالا، ضربه سنگین قطعه کار: بافر هیدرولیک -R را انتخاب کنید. ضربه سبک درجه L، ضربه سنگین درجه H

  3. انتخاب زاویه نوسان

     -- بارگیری/تخلیه چرخاندن 90 درجه: پسوند 3/5

     -- نمایه سازی رفت و برگشتی 180 درجه، تشخیص دو طرفه: پسوند 2 / 4

     - محدوده نوسان محدود دلخواه سفارشی: مدل جهانی با یک پیچ تنظیم

  4. طرح بندی بندر هوایی

     - فضای ماشین داخلی محدود فشرده: نسخه پورت جلوی E

     - لوله‌کشی استاندارد خارجی: پورت وجهی پیش‌فرض

  5. موقعیت بازخورد سیگنال

     - سیگنال در محل مورد نیاز برای اینترلاک PLC: تجهیز سوئیچ های مغناطیسی M9BW (2 عدد استاندارد). تنها تشخیص یک طرفه S تک سوئیچ را انتخاب کنید

  6. مشخصات موضوع

     -- اندازه 10 / 20 فریم های کوچک پیش فرض موضوع M5; نخ آمریکایی انتخابی G1/8 (XF)، NPT1/8 (XN) 30/50 متوسط ​​بزرگ

سناریوهای کاربردی صنعتی معمولی

     -- اتوماسیون دقیق 3C Electronics: موقعیت یابی چرخشی تراشه، بازرسی نوری چند زاویه ای PCB، مونتاژ نمایه سازی میکرو مولفه

     - خطوط تولید بسته بندی: ایستگاه های درب بطری، تغییر جهت کارتن 90 درجه، چسباندن برچسب چرخشی

     -- وسایل ماشین ابزار: چرخاندن قطعه کار، موقعیت یابی نمایه سازی جیک مهر زنی

     - تجهیزات مرتب‌سازی لجستیک: انحراف مواد، مکانیسم توقف چرخشی خط لوله

     - اثر پایانی مینی منیپلاتورها: چرخش مفصل ربات، جابجایی چاک خلاء

     - تجهیزات تست دقیق: میز چرخشی بازرسی دید، جک تست تنگی هوا با چند زاویه

پشتیبانی از راه حل های تطبیق مدار پنوماتیک

  1. مدار عمومی استاندارد

     -- ترکیب دو نقطه ای منبع هوا AFC → شیر برقی 5/2 4V210 → لوله هوای PU → میز دوار MSQ (سوئیچ مغناطیسی M9BW سیمی به PLC)

  2. مدار کارگاه ضد انفجار

     -- واحد تصفیه منبع هوا ضد انفجار → شیر برقی 5 طرفه ضد انفجار 50-VFE → شیلنگ انعطاف پذیر PU → سیلندر چرخشی MSQB/MSQA برای محیط های خطرناک

  3. Mini Precision Micro Station

     -- فیلتر تنظیم کننده هوا AC1500 → شیر برقی سری 3 ولت 3/2 → لوله نازک PU4 → میز چرخشی کوچک MSQ10 / MSQ20

خلاصه یک جمله

     میز چرخشی قفسه پیستون و پینیون دوتایی SOLH MSQ به استانداردهای MSQB و درجه‌های دقت بالا MSQA تقسیم می‌شود، از چرخش قابل تنظیم 0 تا 190 درجه، جذب شوک دوگانه لاستیکی/هیدرولیک، طرح‌بندی درگاه هوای انتها/کنار و سوراخ سیم‌کشی توخالی مرکزی، با ارائه 3 ~ 4x سیم‌کشی با شاخص‌های جهانی بالاتر، پشتیبانی می‌کند. محرک برای الکترونیک، بسته بندی، ماشین ابزار و خطوط اتوماسیون تست.
