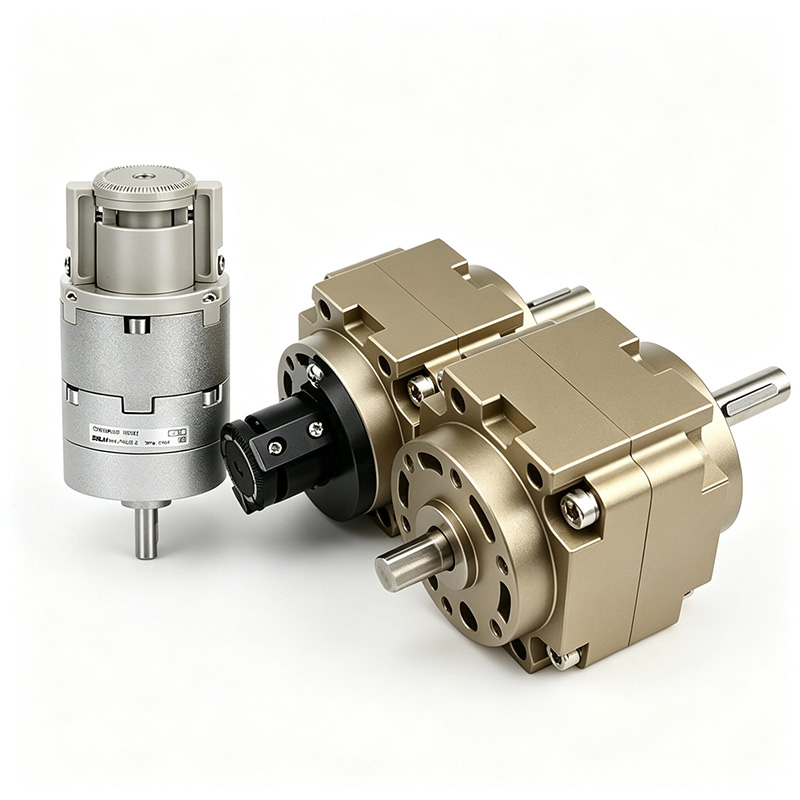

محرک چرخشی نوع پره سری CRB1 / CRB2 (قابل تعویض SOLH)
نام تجاری: SOLH توسط Richge Technology
 |
 |
SOLH CRB1 و CRB2 سیلندرهای چرخشی پره ای هستند که توسط پره های تک/دوگانه هدایت می شوند. بدون فاصله مشبک دنده، بدنه فوق فشرده، اینرسی چرخشی کم و واکنش فوق العاده سریع دارند.

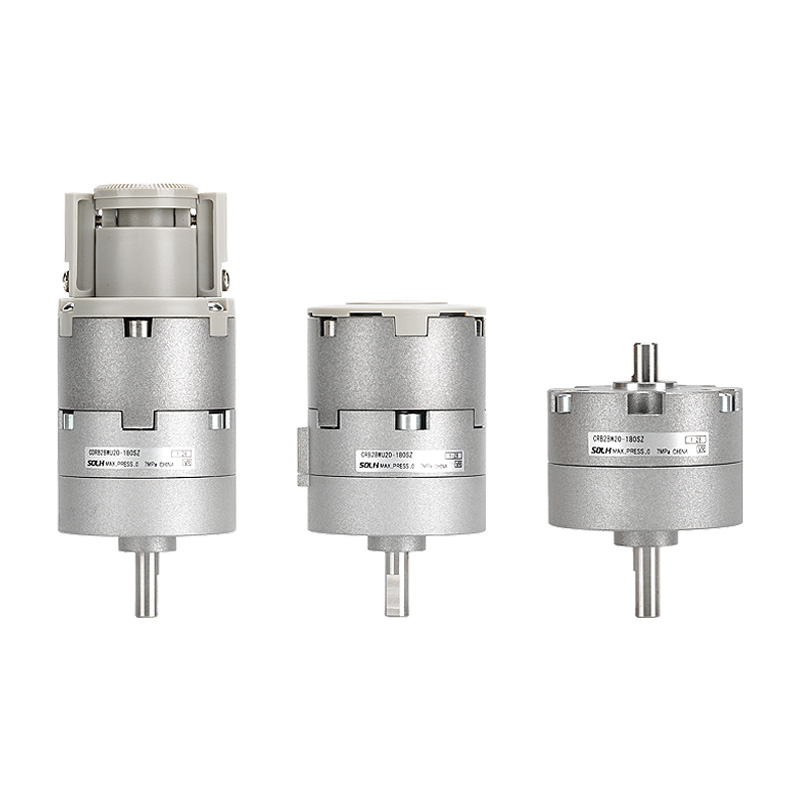

-- CRB2 (سری کوچک): سوراخ 10 ~ 40 میلی متر برای بار سبک و فضای باریک، طراحی سبک وزن فشرده

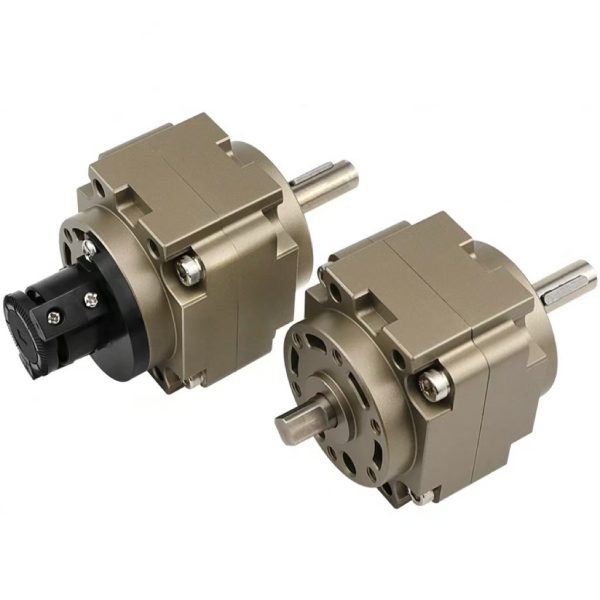

-- CRB1 (سری بزرگ): سوراخ 50 ~ 100 میلی متر برای بار سنگین و گشتاور بالا، پشتیبانی کامل یاتاقان با مقاومت در برابر ضربه عالی
حداکثر زاویه چرخش تک پره تا 270 درجه/280 درجه، پره دوبل حداکثر 90 درجه/100 درجه. به طور گسترده برای چرخش سریع چرخشی، نمایه سازی و ایستگاه های اتوماسیون موقعیت یابی استفاده می شود.
1. سری CRB2 Small Standard
- اندازه سوراخ: 10، 15، 20، 30، 40 میلی متر
-- گزینه های پره: پره S تک / پره دوتایی D
- زاویه چرخش: تک پره 90°/180°/270°; پره دوبل 90 درجه/100 درجه
- مزیت های اصلی: بسیار فشرده، سبک وزن، فشار راه اندازی کم، درگاه دوگانه جانبی/محوری، تنظیم کننده زاویه اختیاری و سوئیچ مغناطیسی
-- برنامه های کاربردی: چرخش بار سبک با سرعت بالا، تجهیزات فضای محدود، الکترونیک 3C، بسته بندی، اتوماسیون مینیاتوری
2. CRB1 سری بزرگ سنگین
- اندازه سوراخ ها: 50، 63، 80، 100 میلی متر
-- گزینه های پره: پره S تک / پره دوتایی D
- زاویه چرخش: تک پره 90°/180°/270°/280°; پره دوبل 90 درجه/100 درجه
- محاسن اصلی: گشتاور خروجی بالا، تحمل بار سنگین، پشتیبانی کامل از بلبرینگ، مقاوم در برابر ضربه، طول عمر طولانی
-- کاربردها: چرخاندن قطعه کار سنگین، نمایه سازی در مقیاس بزرگ، وسایل چرخشی سنگین، خطوط مونتاژ صنایع سنگین
1. پارامترهای استاندارد عمومی
|
مورد پارامتر |
CRB2 (10 تا 40 کوچک) |
CRB1 (50 تا 100 بزرگ) |
| حالت عملیات |
دوبازیگری |
دوبازیگری |
| محدوده فشار عملیاتی |
0.15~0.7MPa (CRB10:0.2~0.7MPa) |
0.15 ~ 1.0MPa |
| فشار تست اثباتی |
1.05 مگاپاسکال |
1.5 مگاپاسکال |
| دمای محیط |
-10 ~ 60 ℃ (بدون یخ) |
5 تا 60 درجه سانتیگراد |
| روغن کاری |
خود روان کننده بدون روغن |
خود روان کننده بدون روغن |
| بافر داخلی |
بافر لاستیکی (به استثنای CRB10) |
بافر لاستیکی داخلی |
| سوئیچ مغناطیسی سازگار |
D-M9B / D-A93 (پیشوند مدل CDRB2) |
D-M9B / D-A93 (پیشوند مدل CDRB1) |
2. گشتاور خروجی نظری @ 0.5MPa (شاخص انتخاب هسته)
جدول گشتاور 2.1 CRB2
|
سوراخ میلی متر |
تک پره S (N·m) |
پره دوتایی D (N·m) |
|
10 |
0.05 |
0.10 |
|
15 |
0.13 |
0.26 |
|
20 |
0.25 |
0.50 |
|
30 |
0.55 |
1.10 |
|
40 |
1.00 |
2.00 |
جدول گشتاور 2.2 CRB1
|
سوراخ میلی متر |
تک پره S (N·m) |
پره دوتایی D (N·m) |
|
50 |
2.8 |
5.6 |
|
63 |
4.5 |
9.0 |
|
80 |
7.5 |
15.0 |
|
100 |
12.0 |
24.0 |
3 مرجع بار شعاعی و محوری مجاز
-- CRB2-20: شعاعی 120N، محوری 80N
-- CRB1-50: شعاعی 245N، محوری 196N
-- CRB1-100: شعاعی 588N، محوری 490N
1. اجزای اصلی: بدنه سیلندر، پره دوار تک / دوتایی، شفت خروجی، مونتاژ آب بندی، بافر لاستیکی انتهایی، پیچ های تنظیم زاویه
2. منطق کار: هوای فشرده وارد یک محفظه می شود تا پره را فشار دهد تا حول محور مرکزی بچرخد در حالی که اگزوز محفظه مخالف.
- پره دوبل: گشتاور دو برابر شده، زاویه نوسان محدود ≤100 درجه
- تک پره: دامنه نوسان گسترده تر تا 270 درجه
3. مزایای هسته منحصر به فرد
- بدون ساختار چرخ دنده و قفسه، عکس العمل صفر، چرخش صاف و بی صدا بدون لرزش ضربه
- طرح کلی بسیار فشرده، اینرسی چرخشی کم، پاسخ فوق العاده سریع (چرخش 90 درجه < 0.1 ثانیه)
- اختیاری توخالی از طریق شفت، مناسب برای لوله های داخلی و مسیریابی سیم کشی
- پیچ های تنظیم دقیق انتهایی دوگانه برای محدودیت سکته مغزی. یک پره قابل تنظیم 0~270 درجه، پره دوبل 0~90 درجه

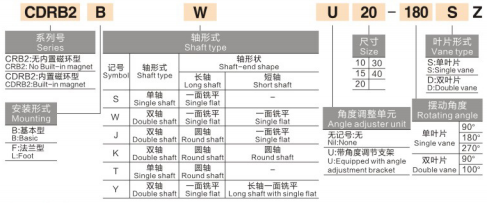

1. نمونه مدل CRB2: CRB2BW20-180SZ
-- CRB2 = سری محرک چرخشی پره ای کوچک
-- B = پایه فلنج پایه. L = پایه براکت پا
- W = شفت دوبل توسعه یافته. خالی = تک شفت
-- 20 = اندازه سوراخ (10/15/20/30/40)
-- 180 = زاویه چرخش (90/180/270)
-- S = تک پره; D = پره دوبل
-- Z = مجهز به واحد تنظیم زاویه. خالی = استاندارد بدون تنظیم کننده
پیشوند CDRB2 = حلقه مغناطیسی داخلی برای نصب سوئیچ مغناطیسی

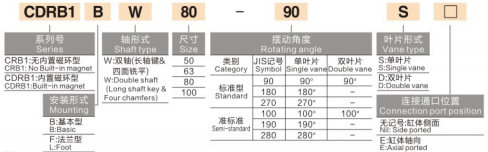

2. نمونه مدل CRB1: CRB1BW50-90D
-- CRB1 = سری چرخشی پره های سنگین
-- B = پایه پایه. W = دو محور
-- 50 = اندازه سوراخ (50/63/80/100)
-- 90 = زاویه چرخش (90/180/270/280)
-- D = پره دوبل; S = تک پره
پیشوند CDRB1 = مدل یکپارچه حلقه مغناطیسی
1. قوانین اولویت انتخاب
- تقسیم گشتاور و ابعاد: فضای باریک بار سبک → CRB2 (10~40)؛ چرخش شدید گشتاور بالا → CRB1 (50 تا 100)
- مورد نیاز زاویه چرخش: چرخش بیش از 90 درجه → تک پره S. حداکثر گشتاور در 90 درجه → دو پره D
-- دقت و سرعت معاوضه: نوع پره عکس برگشتی صفر، تکرار موقعیت ± 0.1 درجه، ایده آل برای کارهای سبک با سرعت بالا. بار تحمل سنگین با دقت بالا میز دوار rack-pinion MSQ را ترجیح می دهد
- گزینه های عملکرد: محدودیت زاویه ظریف مورد نیاز - پسوند Z را انتخاب کنید واحد تنظیم زاویه. بازخورد موقعیت PLC مورد نیاز است - مدل یکپارچه مغناطیسی CDRB را انتخاب کنید
2. سناریوهای کاربردی معمولی
- خطوط سبک: چرخاندن قطعات الکترونیکی، چرخاندن برچسب، سفت کردن درب بطری، دسته بندی مواد مینیاتوری
- ایستگاه های سنگین: چرخش قطعه کار بزرگ 90 درجه/180 درجه، نمایه سازی خط مونتاژ، وسایل گیره دوار سنگین
-- صنایع عمومی: بسته بندی، چاپ، پردازش مواد غذایی ایستگاه های موقعیت یابی تمام اتوماتیک چرخشی
|
مورد مقایسه |
سیلندر چرخشی نوع پره CRB1 / CRB2 |
میز چرخشی MSQ Rack & Pinion |
| ساختار درایو |
درایو مستقیم تک/دو پره، عکس العمل صفر |
قفسه پیستون دوگانه و دنده دنده پینیون |
| محدوده گشتاور خروجی |
کوچک تا متوسط (CRB1 حداکثر 24N·m) |
بسیار بزرگ (MSQ200 حداکثر 36N·m) |
| حداکثر زاویه نوسان |
تک پره تا 270 درجه |
به طور مداوم قابل تنظیم 0 ~ 190 درجه |
| تکرارپذیری موقعیت |
± 0.1 درجه تکرار زاویه ای |
موقعیت خطی فوق العاده بالا ± 0.01 میلی متر |
| ظرفیت باربری |
حد تحمل شعاعی و محوری ضعیف |
مقاومت شعاعی، محوری و خمشی برتر |
| مشخصه چرخش |
اینرسی کم، سرعت چرخش فوق العاده سریع |
چرخش بار سنگین با سرعت متوسط-بالا پایدار |
| بهترین سناریو تناسب |
بار سبک با سرعت بالا، زاویه نوسان بزرگ، نصب فشرده |
موقعیت یابی دقیق بار سنگین، نصب مستقیم ثابت روی میز |
خلاصه محرکهای چرخشی پرهای سبک SOLH CRB2 و پرهای سنگین CRB1 از درایو تک/دو پره بدون پسلش با تنظیمکننده زاویه اختیاری و نوع سوئیچ مغناطیسی CDRB استفاده میکنند که دارای چرخش سریع با اینرسی کم از 0.05 تا 24N·m و گشتاور چرخشی شاخص چرخشی بالا است. خطوط اتوماسیون الکترونیک، بسته بندی و مونتاژ سنگین.
