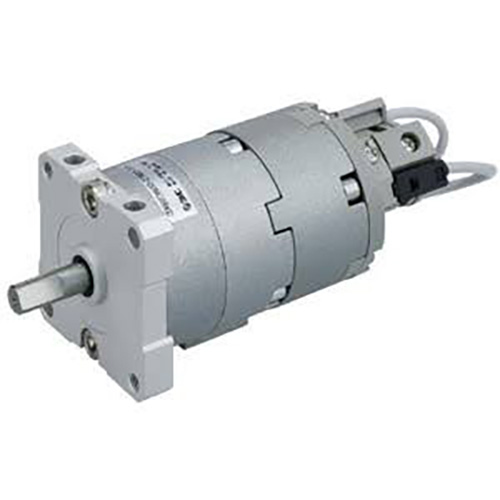

محرک چرخشی نوع پره کوه رایگان سری CRBU2

نام تجاری: SOLH توسط Richge Technology

موقعیت‌یابی محصول و ویژگی‌های ساختاری اصلی

     سری SOLH CRBU2 سیلندر چرخشی مینی پره ای است که برای ایستگاه های چرخشی دقیق با فضای محدود طراحی شده است، دارای نصب رایگان چند جهتی، بدنه بسیار نازک و سبک وزن، برگشت دنده صفر و زاویه چرخش گسترده است. اندازه‌های حفره موجود: 10/15/20/30/40، با گزینه‌های تک/دو پره برای پاسخگویی به نیازهای مختلف چرخشی با بار سبک.

 1. نکات برجسته طراحی هسته

     - درایو مستقیم پره (پره S تک پره / پره دوگانه D): بدون انتقال دنده، عکس العمل صفر، چرخش صاف و موقعیت یابی فوق العاده دقیق

     - طرح کلی استوانه‌ای نصب رایگان: بالا/پایین/چپ/راست/محوری بدون براکت‌های نصب اضافی قابل نصب. 12٪ سبک تر از CRB2 برای چیدمان تجهیزات فشرده متراکم

     - محدوده زاویه چرخش کامل: تک پره 90°/180°/270°; پره دوتایی 90 درجه/100 درجه، حداکثر چرخش تک پره تا 270 درجه

     - طرح لوله دوگانه: پورت جانبی استاندارد (بدون پسوند) / پورت محوری (پسوند E) برای مطابقت با طرح‌بندی‌های مختلف مسیریابی خط لوله

     - ماژول های کاربردی قابل ارتقا: واحد تنظیم زاویه W اختیاری و حلقه مغناطیسی داخلی برای نصب سوئیچ مغناطیسی. بدون قطعات بیرون زده شعاعی برای صرفه جویی در فضای کابینت

     - سیستم آب بندی کم نشت عالی: آب بندی کامپوزیت ویژه با توقف موقعیت یابی داخلی، نشتی داخلی بسیار کم، عملکرد بدون روغن مناسب برای محیط های تولید تمیز

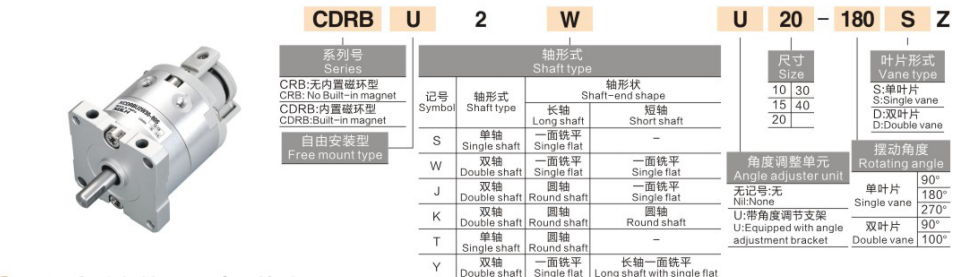

قانون کامل نامگذاری مدل

  1. نمونه مدل: CRBU2WU20-180SE-M9BW

 2. نمونه های مرجع سفارش استاندارد

     - درگاه کناری تک پره استاندارد: CRBU2-20-180S

     - دارای تنظیم زاویه + پره دوبل: CRBU2W30-90D

     -- پورت محوری + سوئیچ مغناطیسی: CRBU2-15-270SE-M9B

مشخصات فنی استاندارد جهانی (فشار تست: 0.5MPa)

  1. پارامترهای عملکرد عمومی

     - محدوده فشار عملیاتی: اندازه 10/15: 0.2~0.7MPa. اندازه 20/30/40: 0.15 ~ 1.0MPa

     - دمای محیط: 5 ~ 60 درجه سانتیگراد (بدون یخ زدن در لوله های هوا)

     - دقت موقعیت یابی تکرار زاویه ای: ± 0.01 درجه، چرخش پایدار برگشتی صفر

     -- بافر داخلی: هیچ. کمک فنر خارجی به طور جداگانه قابل تنظیم است

     - انرژی جنبشی ضربه مجاز: 0.00015 ~ 0.04J (به تناسب با اندازه سوراخ افزایش می یابد)

     -- نیاز روانکاری: طراحی بدون روغن از پیش روغن کاری شده کارخانه

  2. جدول گشتاور خروجی نظری (واحد: N·m @0.5MPa)

  3. مرجع وزن و ابعاد کلی (مشخصات 180 درجه)

مزایای رقابتی اصلی

  1. نصب آزاد چند جهته باعث صرفه جویی در فضا می شود

     - بدنه صاف استوانه ای را می توان با پیچ بر روی هر سطحی بدون براکت ثابت کرد. بدنه 12 درصد سبک تر، انتخاب بهینه برای قاب های تجهیزات یکپارچه بسیار فشرده

  2. موقعیت یابی زاویه ای فوق العاده دقیق عکس العمل صفر

     - درایو پره مستقیم فاصله مش بندی دنده را حذف می کند، چرخش فوق العاده روان با دقت تکرار ± 0.01 درجه برای ایستگاه های کنترل زاویه دقیق دقیق

  3. محدوده نوسان قابل تنظیم گسترده با واحد توقف اختیاری

     -- تک پره حداکثر 270 درجه نوسان. ماژول تنظیم زاویه W، حرکت بی نهایت قابل تنظیم 0 تا 240 درجه، تنظیم دقیق زاویه چند ایستگاه را امکان پذیر می کند.

  4. پره دوگانه گشتاور دو برابری را تحت طرح کلی یکسان ارائه می دهد

     - همان ابعاد بیرونی، مدل دو پره D، گشتاور دو برابر پره S را برای تحمل بار چرخشی بالاتر فراهم می کند.

  5. عمر طولانی ساختار آب بندی بدون روغن

     - آب بندی کامپوزیت کم اصطکاک، عمر مفید بیش از 5 میلیون سیکل سوئیچینگ، سازگار با کارگاه های معمولی و خطوط تولید تمیز بدون گرد و غبار

روش‌های نصب و کاربردهای صنعتی معمولی

  1. دو فرم نصب اصلی

     - نصب مستقیم بدنه: پیچ ها روی هر سطح استوانه ای قفل می شوند، نصب محوری/شعاعی امکان پذیر است، جداسازی و تعویض سریع

     - نصب ترکیبی صفحه تخت کمکی: از طریق صفحه نصب به صورت افقی یا عمودی ثابت کنید، ایده آل برای افکتور انتهایی ربات، سمت تجهیزات و نصب مخفی بالا

  2. سناریوهای کاربردی معمولی

     -- اتوماسیون 3C Electronics: چرخاندن قطعات کوچک، موقعیت یابی چرخشی دوربین، سوئیچینگ زاویه ای، نمایه سازی چرخشی ایستگاه بازرسی

     - خطوط مونتاژ دقیق: مکانیزم چرخشی سفت کننده پیچ، تنظیم زاویه چین دار ترمینال، قطعه کار سبک چرخش 180 درجه

     - ماشین آلات بسته بندی: چرخش بافل مواد، تنظیم دقیق زاویه چسباندن برچسب، تغذیه چرخشی کوتاه مدت

     - تجهیزات اتوماسیون عمومی: کلید چرخشی درب تجهیزات، سوئیچینگ ایستگاه تولید، چرخش رفت و برگشتی با بار سبک با فرکانس بالا

مقایسه انتخاب: CRBU2 Free Mount VS CRB2 Standard Mount Rotary Actuator

راهنمای انتخاب سریع 3 مرحله ای

  1. انتخاب اندازه سوراخ بر اساس بار گشتاور

     - محاسبه گشتاور واقعی کار، مدلی را با حاشیه ایمنی گشتاور 50 درصد انتخاب کنید:

     -- 10≤0.13N·m / 15 ≤0.33N·m / 20 ≤0.82N·m / 30 ≤2.06N·m / 40 ≤3.92N·m

  2. انتخاب نوع پره

     -- بار کم گشتاور → S تک پره; بار چرخشی سنگین → پره دوتایی D (گشتاور خروجی دو برابر)

  3. تطبیق پیکربندی

     - تنظیم دقیق زاویه مورد نیاز: اضافه کردن پسوند واحد تنظیم زاویه W (0~240 درجه بی نهایت قابل تنظیم)

     - بازخورد سیگنال موقعیت PLC: سوئیچ مغناطیسی M9B/M9BW را برای تشخیص حد چرخشی دو جهته مجهز کنید

     - تقاضای مسیریابی خط لوله: خالی برای درگاه جانبی استاندارد، پسوند E برای درگاه هوای مرکزی محوری

خلاصه یک جمله

     سیلندر چرخشی پره سوار آزاد SOLH CRBU2 دارای نصب دلخواه بدون براکت، دقت ± 0.01 درجه، گزینه‌های گشتاور دو پره تک/دو پره و طرح‌بندی درگاه هوای جانبی/محوری، با تنظیم‌کننده زاویه W اختیاری و سوئیچ مغناطیسی M9BW، راه‌حل فشرده کم‌وزن سبک وزن برای مونتاژ بارگذاری سبک و بسته‌بندی سبک برای مونتاژ پیش چرخاندن ایستگاه 3C.
