معرفی دقیق عایق های ولتاژ بالا فناوری Richge

     به عنوان یک تولید کننده حرفه ای با 37 سال تجربه عمیق در زمینه تجهیزات قدرت،Richge Technology (شرکت فناوری Ningbo Richge، آموزشی ویبولیتین، نشان تجاری انگلیسی "Richge")متکی بر انباشت فنی بالغ و کنترل کیفیت دقیق است. محصولات عایق ولتاژ بالا کل سطوح ولتاژ متوسط ​​و بالا را پوشش می دهد، به طور گسترده ای در خدمت سیستم های قدرت، توزیع برق صنعتی و سایر سناریوها است. سیستم محصول حول سه مزیت اصلی ساخته شده است: "عملکرد عایق قابل اعتماد، سازگاری قوی محیطی، و قابلیت های سفارشی سازی برجسته". در زیر مقدمه ای مفصل از پنج جنبه ارائه شده است: موقعیت محصول، دسته بندی محصول اصلی، ویژگی های فنی، سناریوهای کاربردی و تضمین کیفیت.

1. موقعیت یابی محصول و محدوده پوشش ولتاژ

     عایق های ولتاژ بالا Richge Technology بر نیازهای عایق هسته تجهیزات انتقال و توزیع برق تمرکز می کنند و بر روی "انطباق کامل سناریوی ولتاژ متوسط ​​و بالا" تمرکز دارند. سطوح ولتاژ سه محدوده ولتاژ متوسط ​​و بالا جریان اصلی 12 کیلو ولت، 24 کیلو ولت و 35 کیلو ولت (تطبیق با سیستم های ولتاژ متوسط ​​رایج در شبکه های برق خانگی) را پوشش می دهد. در عین حال، این قابلیت را دارد که راه حل های عایق را برای سطوح ولتاژ بالاتر برای نیازهای خاص سفارشی کند. این محصولات که به عنوان "قطعات پشتیبانی کلیدی برای تجهیزات ولتاژ بالا" قرار دارند، عمدتاً برای تولید کنندگان ماشین آلات کامل مانند تابلو برق فشار قوی، تجهیزات پست، و کلیدهای زمین و همچنین مشتریان مهندسی برق و پروژه های صنعتی عرضه می شوند. آنها اجزای اصلی برای اطمینان از "ایمنی عایق و عملکرد پایدار" سیستم های ولتاژ بالا هستند.

2. دسته های اصلی محصول و پارامترهای فنی

      با توجه به اطلاعات عمومی محصولات، عایق های فشار قوی Richge Technology را می توان به سه سری هسته تقسیم کرد. هر دسته برای انطباق با سناریوهای مختلف ولتاژ بالا از نظر طراحی ساختاری، انتخاب مواد و شاخص‌های عملکرد هدف قرار گرفته‌اند:

2.1 سری عایق ولتاژ بالا 12 کیلو ولت (مدل پایه ولتاژ متوسط ​​جریان اصلی)

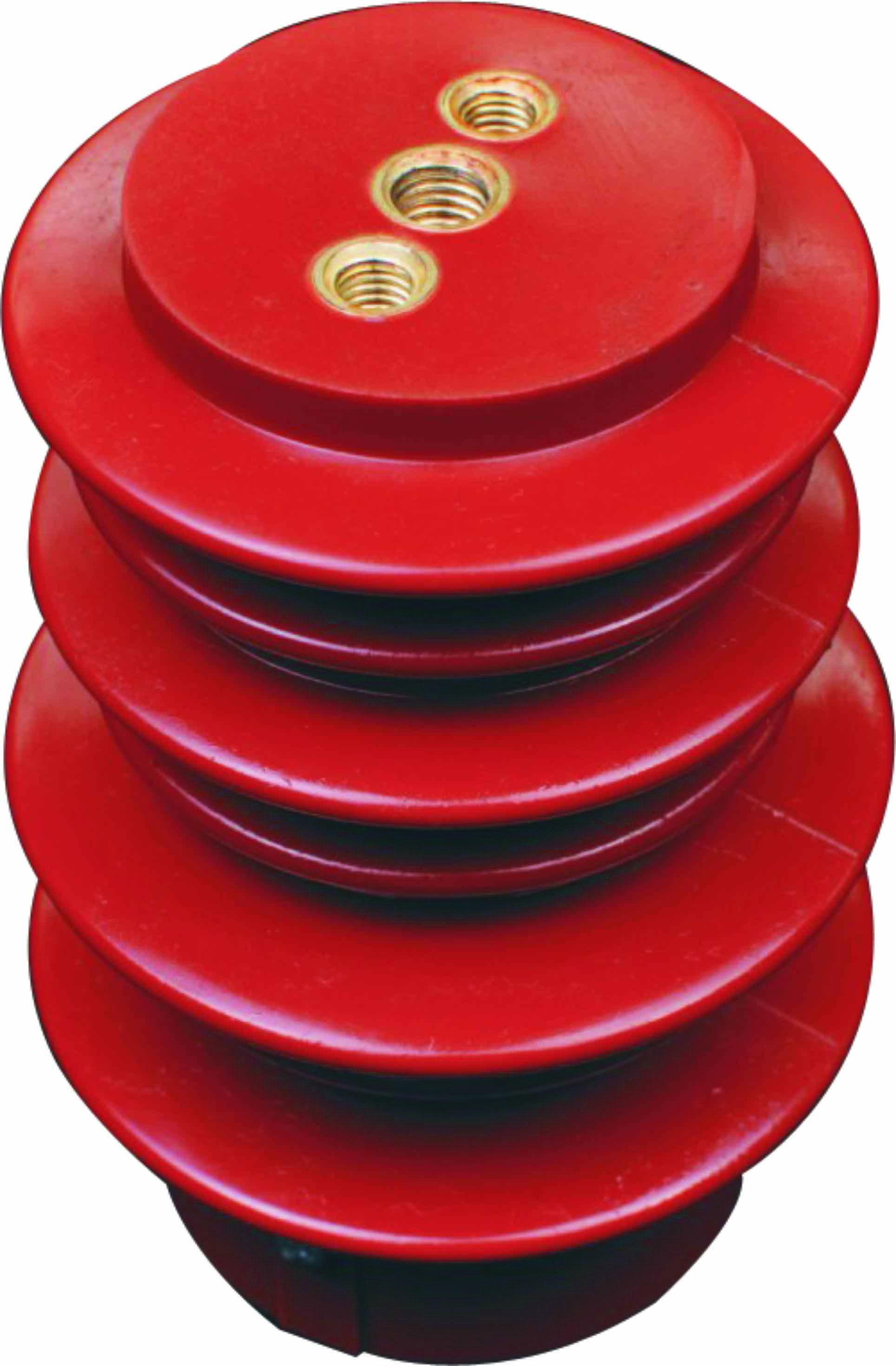

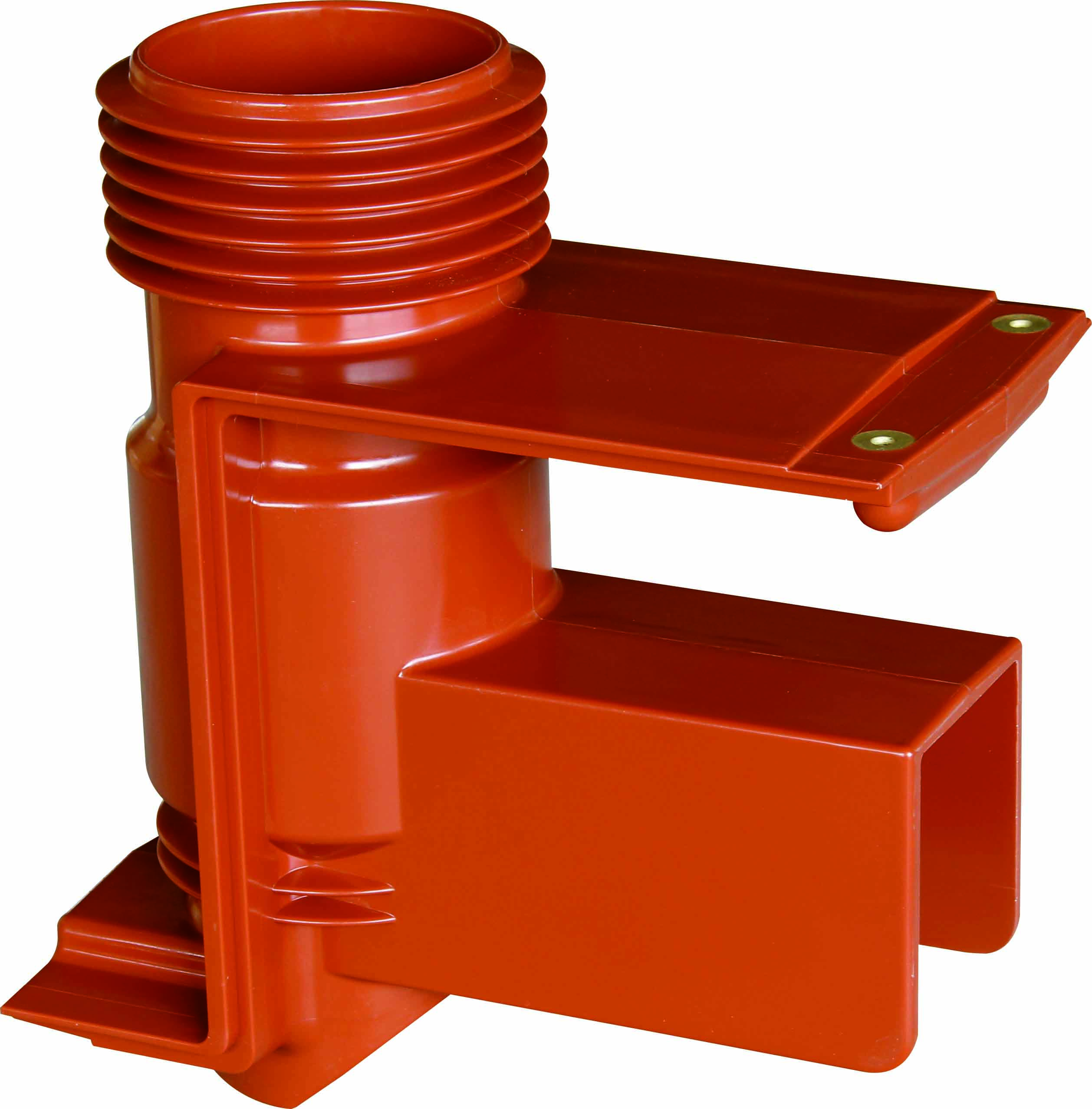

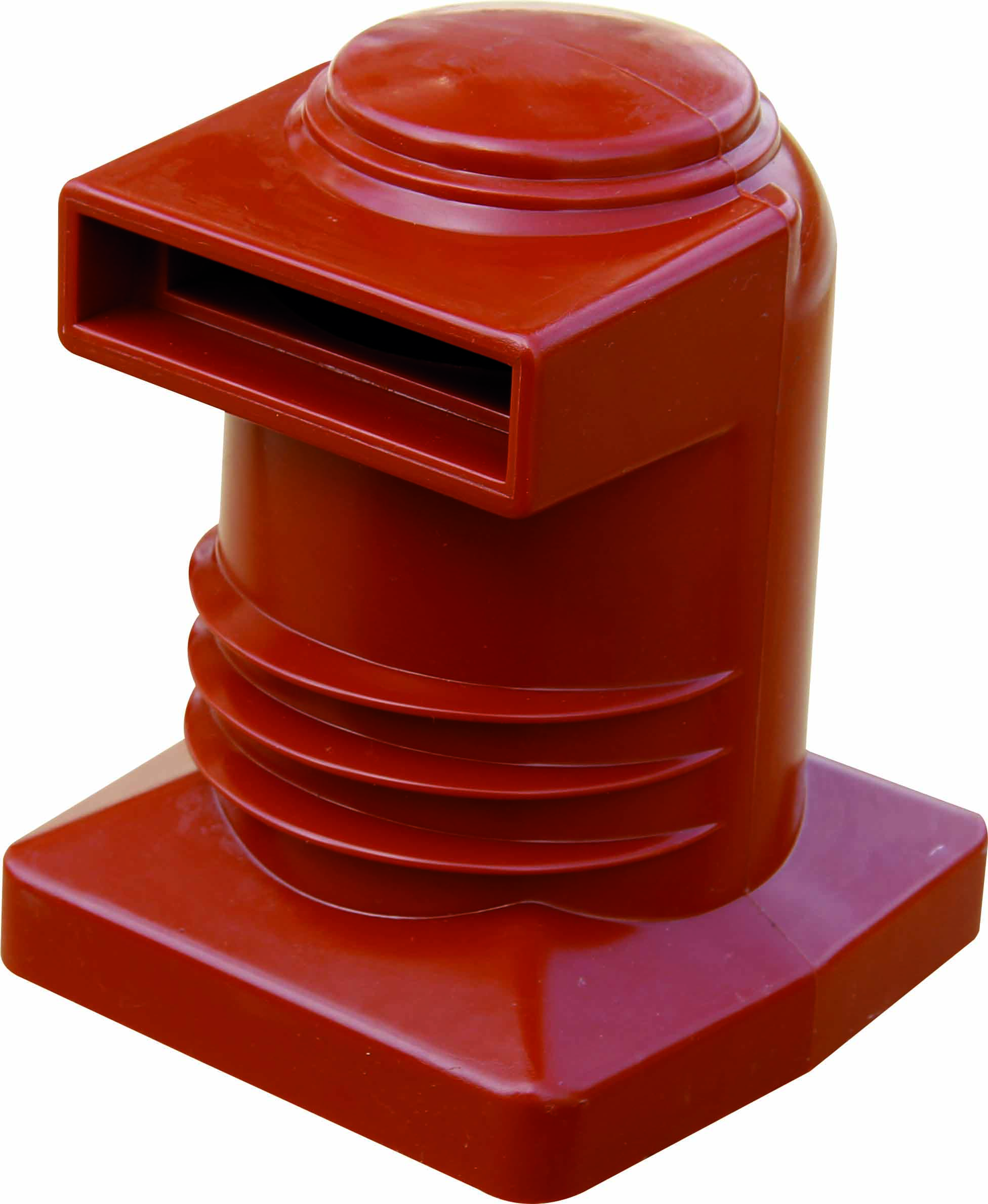

     •محصولات اصلی:عایق های سری JYZ (مدل ها شامل JYZ 1-12Q، JYZ 2-12Q، JYZ 3-12Q)، پایه های عایق در تابلو برق، پوشش های عایق تماسی

     •مشخصات مواد:با استفاده از رزین اپوکسی یا پلی اتیلن متقاطع (XLPE) به عنوان ماده پایه، عملکرد اتلاف دی الکتریک عالی (ضریب اتلاف دی الکتریک tanδ ≤ 0.003@20℃)، مقاومت در برابر شکست (≥20kV/mm)، و مقاوم در برابر اشعه ماوراء بنفش و مقاوم در برابر پیری، سازگار با محیط های بسته است.

     •توابع کلیدی:عمدتاً در کابینت های شبکه 12 کیلوولت سوئیچ و حلقه برای تحقق عایق الکتریکی و پشتیبانی مکانیکی کنتاکت ها و شینه های ولتاژ بالا، جلوگیری از نشت یا خزش و مقاومت در برابر استرس الکتریکی گذرا تولید شده توسط عملیات سوئیچ در کابینت استفاده می شود.

    • ویژگی های مشخصات:ساختار فشرده، سازگار با تابلو برق 12 کیلوولت اصلی (مانند سری KYN28، XGN). برخی از مدل ها دارای طراحی شیار موقعیت یابی برای نصب سریع و موقعیت یابی دقیق هستند.

2.2 سری عایق ولتاژ بالا 24 کیلو ولت (مدل پیشرفته ولتاژ متوسط-بالا)

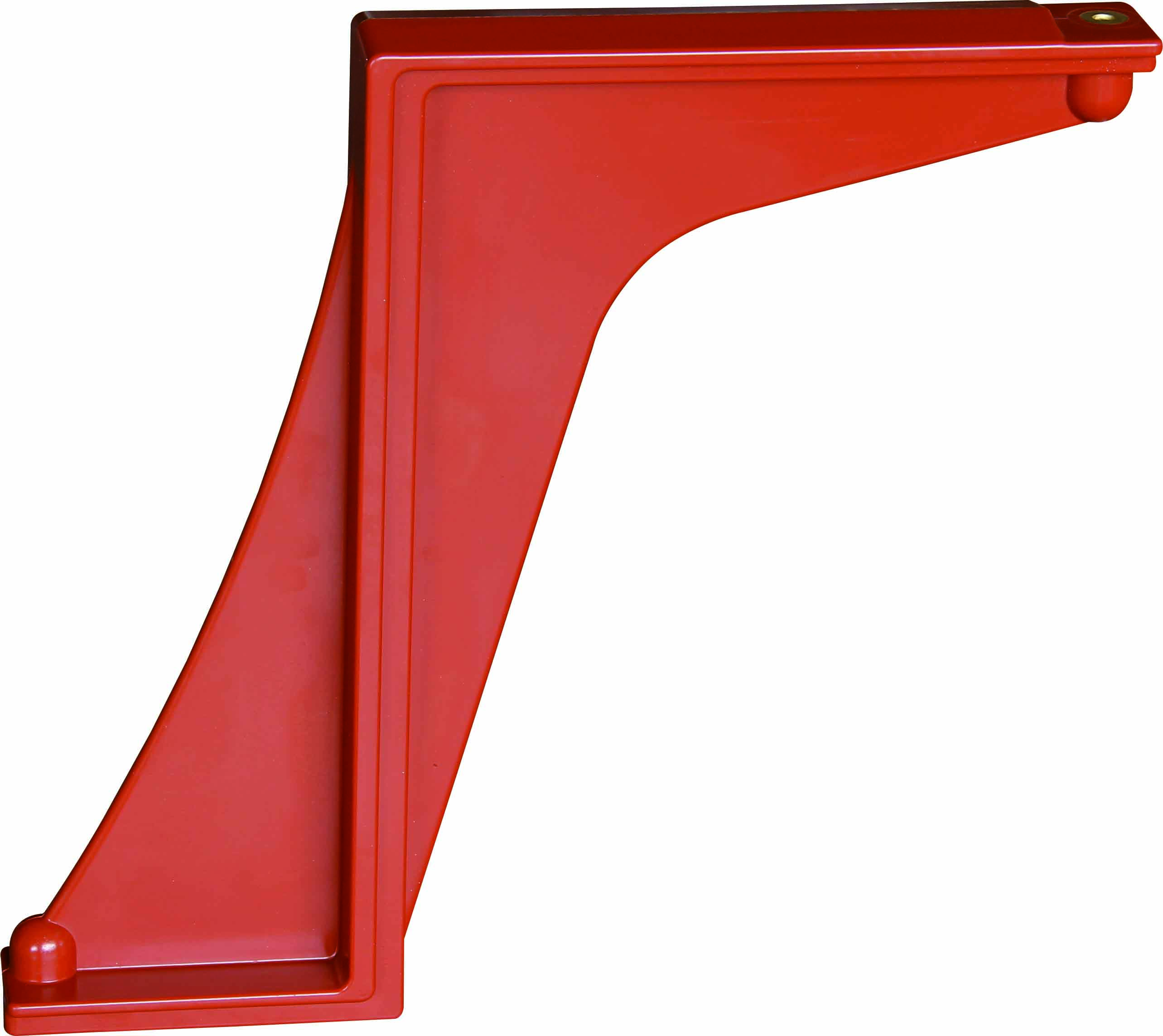

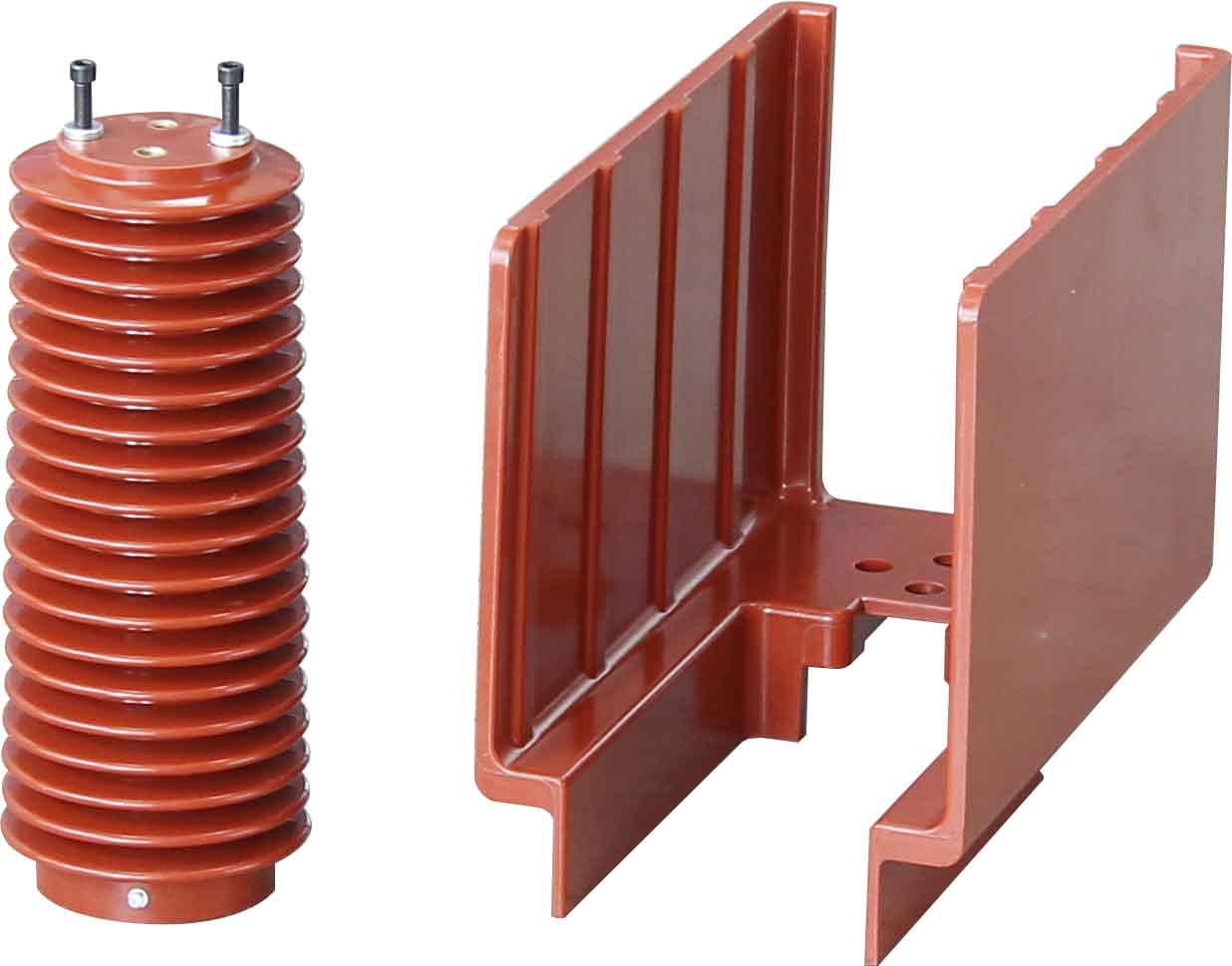

     •محصولات اصلی:مقره‌های GIS (عایق‌های فاصله‌دهنده/عایق‌های مانع)، بوش‌های کابل، پارتیشن‌های عایق

     •نکات مهم فنی:

1.        عایق‌ها «فرایند قالب‌گیری یکپارچه» را بدون شکاف اتصال اتخاذ می‌کنند و شکست عایق ناشی از نقص ساختاری را از بین می‌برند.
2.        بوش های کابل دارای لایه های محافظ داخلی برای بهینه سازی توزیع میدان الکتریکی و جلوگیری از خرابی ناشی از قدرت میدان محلی بیش از حد هستند.
3.       پارتیشن های عایق دارای "طراحی ضد آلودگی دو طرفه" با فاصله خزش ≥315 میلی متر (منطبق با استاندارد GB/T 16927.1)، سازگار با محیط های با سطح آلودگی Ⅲ و بالاتر هستند.

• شاخص های عملکرد:جریان مقاومت کوتاه مدت ≥25kA/4s، جریان اوج مقاومت نامی ≥63kA و عملکرد عایق در محدوده دمایی -30℃~+80℃ پایدار است.

2.3 سری عایق ولتاژ بالا 35 کیلو ولت (مدل ولتاژ بالا پایان متوسط-بالا)

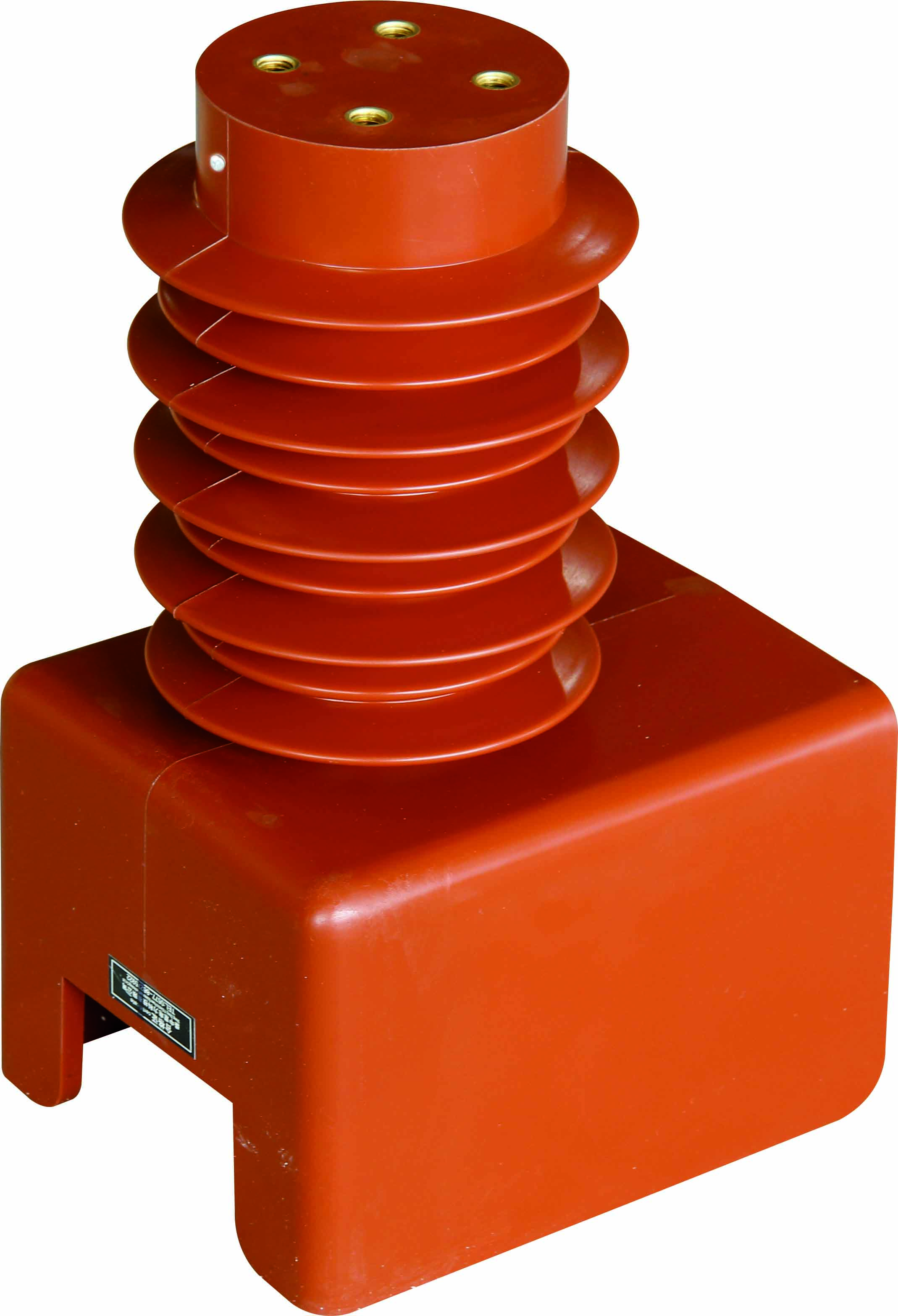

     •محصولات اصلی:عایق های قطب با مهر و موم جامد برای قطع کننده های مدار خلاء، پایه های عایق برای کلیدهای اتصال زمین با ولتاژ بالا، بوش های عایق برای خطوط خروجی ترانسفورماتور

     •مزایای اصلی:

1.        عایق های قطب مهر و موم شده "فرآیند ژل فشار اتوماتیک APG" را اتخاذ می کنند، رزین اپوکسی به طور یکنواخت پخت می شود و محتوای حباب داخلی ≤0.1٪، تضمین می کند که در ولتاژ بالا تخلیه جزئی وجود ندارد (مقدار تخلیه جزئی ≤10pC@1.73U₀).
2.        پشتیبان های عایق برای سوئیچ های اتصال به زمین، "عملکرد عایق و استحکام مکانیکی" با مقاومت خمشی ≥120MPa را در نظر می گیرند، که می تواند ضربه مکانیکی را در حین عملکرد سوئیچ زمین تحمل کند.
3.         بوش ها "ساختار عایق کامپوزیت" (الیاف شیشه اپوکسی + دامن چتر لاستیکی سیلیکونی) را اتخاذ می کنند که در برابر مه نمک و مقاوم در برابر یخ مقاوم است و برای پست های 35 کیلوولت در مناطق ساحلی یا ارتفاعات مناسب است.

• سناریوهای تطبیقی:پست های 35 کیلو ولت در فضای باز، سیستم های توزیع برق فشار قوی در کارخانه های بزرگ صنعتی (مانند آهن و فولاد، صنایع شیمیایی)، نیروگاه های تقویت کننده انرژی های نو (فتوولتائیک/نیروی بادی).

3. مشخصات فنی اصلی محصولات

     عایق های ولتاژ بالا Richge Technology تعدادی از فناوری های هدفمند را در مواد، فرآیندها و طراحی سازه ادغام می کنند تا نیازهای سخت سناریوهای ولتاژ بالا را برآورده کنند:

3.1 انتخاب مواد: تمرکز بر الزامات دوگانه "عایق بالا + مقاومت محیطی"

     • انتخاب مواد پایه:رزین اپوکسی، پلی اتیلن متقاطع و لاستیک سیلیکونی مواد پایه اصلی هستند. در میان آنها، رزین اپوکسی "نوع بیسفنول A با وزن مولکولی کم" را با خلوص بالا، ناخالصی های کم و ثابت دی الکتریک پایدار (εr=3.8~4.2@50Hz) اتخاذ می کند. لاستیک سیلیکونی "نوع ولکانیزاسیون با دمای بالا HTV" را با عملکرد آبگریز عالی (زاویه تماس با آب ≥105 درجه) و مهاجرت آبگریز قوی انتخاب می کند که می تواند به سرعت عملکرد عایق را پس از آلودگی سطح بازیابی کند.

     • ارتقاء مواد کمکی:پرکننده Al2O3 در اندازه نانو برای بهبود رسانایی حرارتی مواد (رسانایی حرارتی 20٪ افزایش یافته است) اضافه می شود و از پیری عایق ناشی از گرمای بیش از حد موضعی در طول عملیات ولتاژ بالا جلوگیری می کند. برخی از محصولات برای جلوگیری از خطرات احتراق ناشی از قوس های اتصال کوتاه، مواد بازدارنده شعله (منطبق با سطح UL94 V-0) اضافه می کنند.

3.2 فرآیند تولید: تولید خودکار ثبات را تضمین می کند

     • فرآیندهای کلیدی:محصولات اصلی سه فرآیند را اتخاذ می‌کنند: «ژل فشار خودکار APG»، «ریخته‌گری خلاء» و «ریخته‌گری یکپارچه» برای جایگزینی ریخته‌گری دستی سنتی و کاهش خطای انسانی:

     • فرآیند APG:با کنترل دقیق دما (120℃~140℃) و فشار (5~8MPa)، از فشردگی داخلی عایق ها اطمینان حاصل کنید و از حباب ها و ترک ها جلوگیری کنید.

     • ریخته گری در خلاء:ریخته گری مواد در محیط خلاء -0.095MPa برای از بین بردن شکاف های داخلی و بهبود مقاومت در برابر شکست.

     • کنترل کیفیت:هر دسته از محصولات باید تحت "تشخیص درجه خلاء"، "آزمایش تلفات دی الکتریک" و "آزمایش ولتاژ مقاومت فرکانس توان" (مقدار ولتاژ مقاومتی 1 دقیقه ≥3U₀) قرار گیرند، و نرخ نامشخص در 0.1٪ کنترل می شود.

3.3 طراحی سازه: انطباق با نیازهای واقعی سیستم های ولتاژ بالا

    • بهینه سازی میدان الکتریکی:عایق‌ها، بوش‌ها و سایر محصولات از طراحی «دامن چتری ساده» و «الکترود محافظ داخلی» استفاده می‌کنند تا از تمرکز میدان الکتریکی در گوشه‌ها جلوگیری کنند و خطر تخلیه جزئی را کاهش دهند.

     • سازگاری نصب:عایق‌ها با سوراخ‌های نصب استاندارد و شیارهای موقعیت‌یابی محفوظ هستند و سازگاری با سوئیچ‌های ولتاژ بالا (مانند سری MNS، KYN) و سوئیچ‌های زمین بیش از 95٪ است که کار اصلاح در محل را کاهش می‌دهد.

     • سازگاری با محیط:عایق های فضای باز از ساختار "دامن چتر بزرگ + شیار دنده عمیق" برای افزایش فاصله خزش استفاده می کنند (محصولات 35 کیلوولت دارای فاصله خزش ≥400 میلی متر هستند). در عین حال، زاویه شیب دامن چتر تا 15 درجه طراحی شده است که برای آب باران مناسب است و از تجمع آلودگی جلوگیری می کند.

4. سناریوهای برنامه اصلی

     عایق های ولتاژ بالا Richge Technology با ویژگی های "سطح چند ولتاژی و سازگاری قوی با محیطی" به طور گسترده در تجهیزات هسته ولتاژ بالا در سیستم های قدرت و زمینه های صنعتی استفاده می شود:

     • تجهیزات پست:به عنوان اجزای عایق و عایق برای «شکن‌کننده‌ها، جداکننده‌ها، ترانسفورماتورها» در پست‌های 35 کیلو ولت و پایین‌تر، مانند عایق‌های مهر و موم ثابت برای قطع‌کننده‌های مدار و پارتیشن‌های عایق اتوبوس در پست‌های 35 کیلوولت، که از عدم نشتی یا خرابی تجهیزات تحت فشار ولتاژ بالا اطمینان حاصل می‌کند.

     • کلید ولتاژ بالا:انطباق با 12 کیلوولت ~ 35 کیلو ولت سوئیچ فشار قوی داخلی/خارج (مانند کابینت های شبکه حلقه، کابینت های GIS)، ارائه راه حل های عایق مانند عایق تماسی، جداسازی کابینت، و کابل، مانند عایق های فاصله برای کابینت های حلقه ای 12 کیلو ولتی برای کابینت های شبکه حلقه ای 4 و کابینت های 12 کیلوولتی.

     • سیستم های فشار قوی صنعتی:خدمات رسانی به سیستم های توزیع برق با ولتاژ بالا در شرکت های صنعتی بزرگ مانند آهن و فولاد، صنایع شیمیایی و متالورژی، مانند بوشینگ های عایق خروجی برای ترانسفورماتورهای صنعتی 35 کیلوولت و پایه های عایق برای موتورهای ولتاژ بالا، که می توانند در برابر گرد و غبار و گازهای خورنده در محیط های صنعتی مقاومت کنند و تولید مداوم را تضمین کنند.

     • حمایت از انرژی های نو:انطباق با تجهیزات توزیع برق 35 کیلو ولت در ایستگاه های تقویت کننده برق فتوولتائیک و بادی، مانند پایه های عایق برای سوئیچ های زمین در ایستگاه های تقویت کننده برق بادی (مقاوم در دمای پایین تا -40 درجه سانتیگراد) و پارتیشن های عایق ولتاژ بالا برای اینورترهای فتوولتائیک، که الزامات "قابلیت اطمینان بالا و عمر طولانی انرژی جدید" را برآورده می کند.

5. تضمین کیفیت و انطباق با صنعت

     فناوری Richge قابلیت اطمینان عایق های ولتاژ بالا را از طریق "کنترل کیفیت کامل فرآیند + گواهی استاندارد صنعت" تضمین می کند:

     • انطباق با گواهینامه:محصولات مطابق با استانداردهای بین المللی IEC 61462 (عایق های کامپوزیتی)، IEC 62271-303 (الزامات عایق برای تابلو برق فشار قوی) و استانداردهای ملی GB/T 16927.1 (فناوری تست ولتاژ بالا)، GB 1094.3 (الزامات عایق برای ترانسفورماتورهای قدرت) هستند. برخی از محصولات دارای گواهینامه های CE و UL هستند و می توانند به بازارهای خارج از کشور صادر شوند.

     • تجهیزات تست:مجهز به تجهیزات تست پیشرو در صنعت، از جمله "تستر تخلیه جزئی" (دقت تشخیص ≤1pC)، "میز تست ولتاژ مقاومت در برابر فرکانس قدرت" (حداکثر ولتاژ خروجی 200 کیلو ولت)، "محفظه تست حرارت مرطوب با دمای بالا و پایین" (شبیه سازی -40℃RH~95+) هر محصول باید قبل از خروج از کارخانه سه آزمایش هسته ای را پشت سر بگذارد: "ولتاژ مقاومت در برابر فرکانس برق"، "تخلیه جزئی" و "استحکام مکانیکی".

    • بازخورد مشتری:این محصولات به تولیدکنندگان داخلی تجهیزات ولتاژ بالا و مؤسسات تحقیقاتی قدرت عرضه می شوند و توسط کاربران به دلیل "عملکرد عایق پایدار و نرخ شکست پایین (≤0.5٪ در سال)" شناخته شده اند. به خصوص در پست های 35 کیلوولت و سیستم های ولتاژ بالا صنعتی، عمر سرویس می تواند به بیش از 15 سال برسد.

خلاصه

     عایق های ولتاژ بالا Richge Technology دارای رقابت اصلی "پوشش ولتاژ کامل 12kV ~ 35kV، عملکرد عایق بالا و سازگاری قوی با محیطی" هستند. از طریق انتخاب مواد بهینه، فرآیندهای خودکار و طراحی ساختاری بهینه، آنها به اجزای پشتیبانی قابل اعتماد برای سیستم‌های توزیع برق ولتاژ متوسط ​​و بالا تبدیل شده‌اند. محصولات این شرکت نه تنها نیازهای سناریوهای ولتاژ بالا معمولی را برآورده می کند، بلکه می تواند راه حل های سفارشی برای محیط های خاص مانند ارتفاعات بالا، مناطق ساحلی و آلودگی های صنعتی ارائه دهد. آنها با تجهیزات ولتاژ بالا در زمینه های مختلف مانند برق، صنعت و انرژی های نو سازگار هستند و یک محصول ارجح با هر دو "حرفه ای و کاربردی" در زمینه عایق ولتاژ متوسط ​​و بالا هستند.
