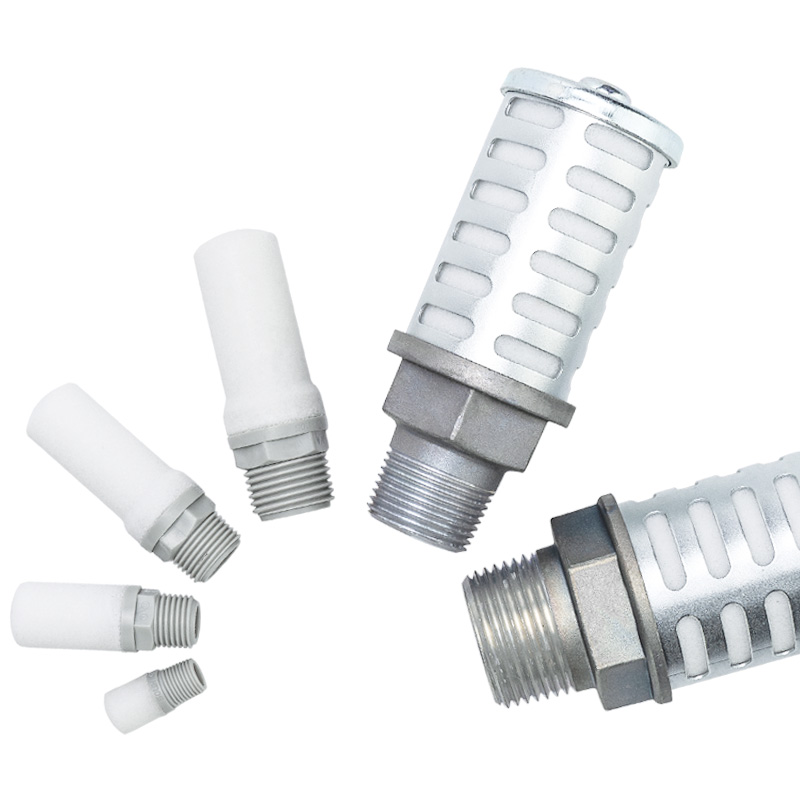

صدا خفه کن پنوماتیک اگزوز سری AN

برند:SOLH توسط Richge Technology

موقعیت یابی محصول

     سری SOLH AN یک صدا خفه کن اختصاصی اگزوز برای تمام سیستم های پنوماتیکی است. عملکردهای اصلی آن عبارتند از کاهش صدای اگزوز، تصفیه خروجی هوا و سرکوب پاشش غبار روغن. به طور گسترده بر روی درگاه های اگزوز سوپاپ های برقی، سیلندرهای پنوماتیکی و تمام دریچه های کنترل هوا نصب شده است، یک لوازم جانبی حفاظت از محیط زیست و کاهش نویز ضروری برای مدارهای پنوماتیک کامل است.

جداول مقایسه مشخصات سری کامل

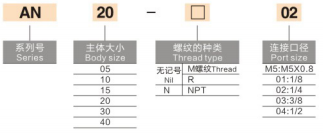

 1. اندازه های کوچک و متوسط ​​(برای شیرهای برقی و سیلندرهای استاندارد)

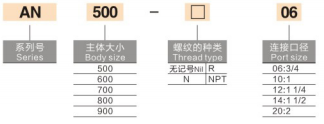

 2. اندازه های سوراخ بزرگ (برای سوپاپ های بزرگ و منیفولدهای اگزوز مرکزی)

پارامترهای فنی هسته جهانی

  1. محیط قابل اجرا: هوای فشرده تمیز (برای گازهای سمی قابل اشتعال و خورنده مناسب نیست)

  2. حداکثر فشار کاری نامی: 1.0 مگاپاسکال (مدل های رزین استاندارد)

  3. محدوده دمای عملیاتی:

     - نوع رزین استاندارد: -10 ~ +60 ℃ (بدون یخ داخل هسته)

     - نوع فلز متخلخل: مقاومت در برابر دمای بالا تا 150 ℃

  4. عملکرد کاهش نویز:

     - درجه استاندارد: 25 ~ 30 دسی بل (A)

     - نسخه ویژه میرایی بالا: ≥35 dB(A)

  5. مصالح ساختمانی اختیاری

     - نوع رزین: محفظه مقاوم در برابر شعله UL94-V0، هسته فیلتر متخلخل متخلخل (اندازه منافذ 50~100μm)

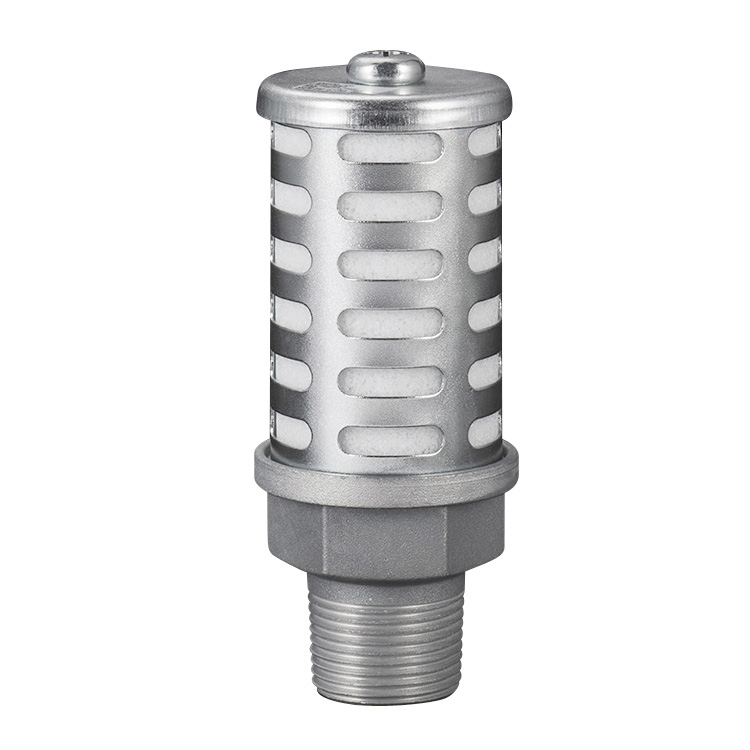

     - نوع فلز: بدنه متخلخل با آلیاژ مس، مقاومت در برابر خوردگی و درجه حرارت بالا

  6. گزینه های اتصال: رزوه متریک M3/M5، رزوه داخلی Rc/PT، نخ NPT، اتصالات فشاری برای لوله φ6~φ12

ساختار داخلی و اصل کاهش نویز

     - هوای خروجی با سرعت بالا در بدنه صدا خفه کن جریان می یابد. هسته متخلخل متخلخل / فیبر چند لایه جریان هوا را به کانال های کوچک تقسیم می کند تا اصطکاک و جذب صدا ایجاد کند و به طور موثر صدای ضربه اگزوز را کاهش دهد.

     - طراحی کامپوزیت دو لایه که در مدل های جزئی به کار گرفته شده است: هسته داخلی برای حذف نویز، پوسته بیرونی مانع از پاشیدن غبار روغن می شود و در عین حال فشار برگشتی اگزوز پایین را حفظ می کند تا از افت سرعت سیلندر جلوگیری شود.

     - ساختار مکانیکی کاملاً غیرفعال، بدون نیاز به منبع تغذیه، کاهش سر و صدای فوری پس از نصب ساده.

راهنمای انتخاب سریع 3 مرحله ای

  1. رابط اتصال مطابقت: مشخصات رزوه درگاه اگزوز (M5/Rc1/8 و غیره) یا قطر بیرونی لوله پلاستیکی (ف8/10/12 نوع فشاری) را تأیید کنید.

  2. مطابقت با ظرفیت جریان هوا:

     -- سری کوتاه (AN05/AN10): ≤0.4 m³/min

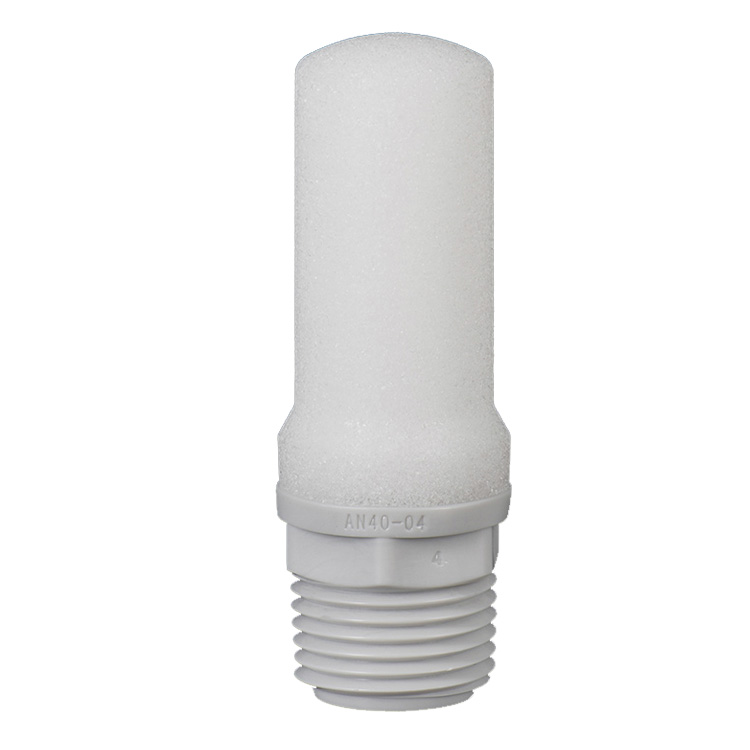

     -- سری متوسط ​​(AN15/AN20/AN40): 0.8 ~ 1.2 m³/min

     - سری صنعتی بزرگ (AN500~AN900): ≥2.5 m³/min

  3. شرایط محیط کار را مطابقت دهید:

     -- دمای بالا / اگزوز سریع مکرر: فلز متخلخل سری AN110 را انتخاب کنید

     -- کارگاه داخلی گرد و غبار مرطوب: رزین مهر و موم شده سری ANA1

     -- حداکثر اولویت کاهش نویز: سری صدا خفه کن با میرایی بالا ANB1

دستورالعمل های نصب و تعمیر و نگهداری معمولی

  1. روش نصب

     - مستقیماً روی درگاه اگزوز سوپاپ/سیلندر پیچ کنید. محفظه بیرونی می تواند آزادانه برای هر طرح جهتی بچرخد. نوع فشاری را می توان در یک مرحله محکم به لوله وارد کرد.

  2. قوانین نگهداری

     - تمیز کردن هسته گرفتگی: با هوای تمیز کم فشار، هسته را برعکس باد کنید یا آبکشی کنید. اگر انسداد شدید برطرف نشد، صدا خفه کن را تعویض کنید.

     -- مرجع عمر مفید: تقریباً هسته پخته شده با رزین. 10000 ساعت کاری؛ هسته متخلخل فلزی با عمر مفید فوق العاده بادوام.

مزیت تبادل SOLH

     مدل‌های سری کامل AN SOLH شامل AN05-M5، AN10-01، AN15-02، ANA1-06 از نظر ابعاد کاملاً قابل تعویض با صدا خفه کن‌های AN اصلی SMC هستند، با اندازه نخ یکسان، ظرفیت جریان و اثر کاهش نویز، قیمت واحد رقابتی‌تر و زمان تولید سریع‌تر برای بهینه‌سازی هزینه‌های خرید انبوه.

خلاصه یک جمله

     صدا خفه کن اگزوز پنوماتیک سری SOLH AN مجموعه کاملی از سایزهای M5 تا Rc2 را با گزینه‌های متخلخل رزین/فلز ارائه می‌کند که کاهش نویز 25 تا 35 دسی‌بل (A) و مهار غبار روغن را ارائه می‌دهد، صدا خفه‌کننده استاندارد جهانی برای کنترل صدای خروجی اگزوز تمام شیرهای برقی و سیلندر در اتوماسیون صنعتی.
