گیج فشار پنوماتیک عمومی سری G

نام تجاری: SOLH توسط Richge Technology

موقعیت یابی محصول

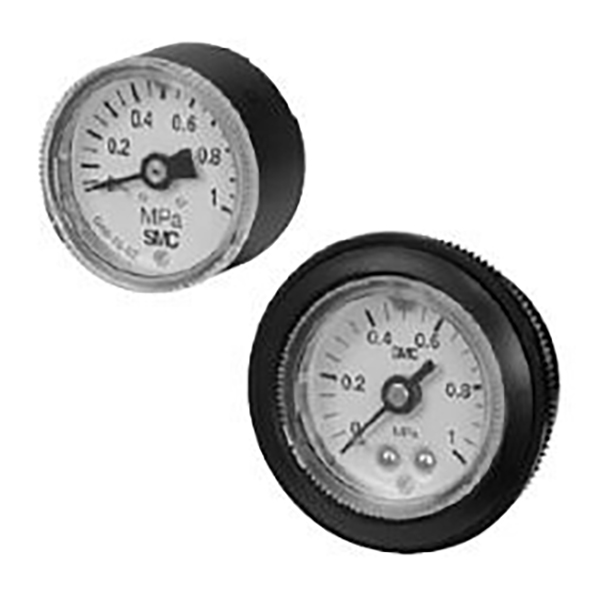

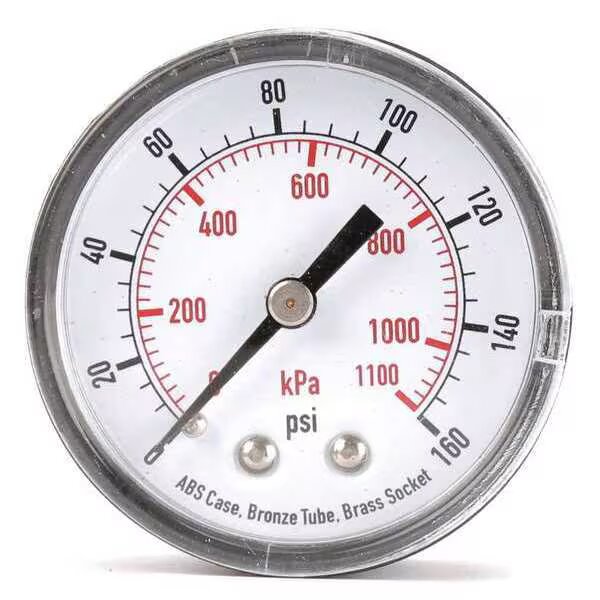

     سری SOLH G گیج فشار استانداردی است که به سیستم های پنوماتیکی برای اندازه گیری فشار هوای فشرده اختصاص داده شده است که به نوع پایه استاندارد و نوع نشانگر حد با حلقه هشدار رنگ تقسیم می شود. محدوده قطر بیرونی شماره گیری φ15 ~ φ63، دهانه فشار 0.2 تا 1.5 مگاپاسکال با دقت استاندارد ± 3٪ F.S. دو ساختار قابل نصب: مدل رزوه عقب G برای نصب پانل و نخ جانبی مدل GA برای نصب مستقیم خط لوله.

مشخصات اندازه و ابعاد سری (قطر بیرونی × رشته اتصال)

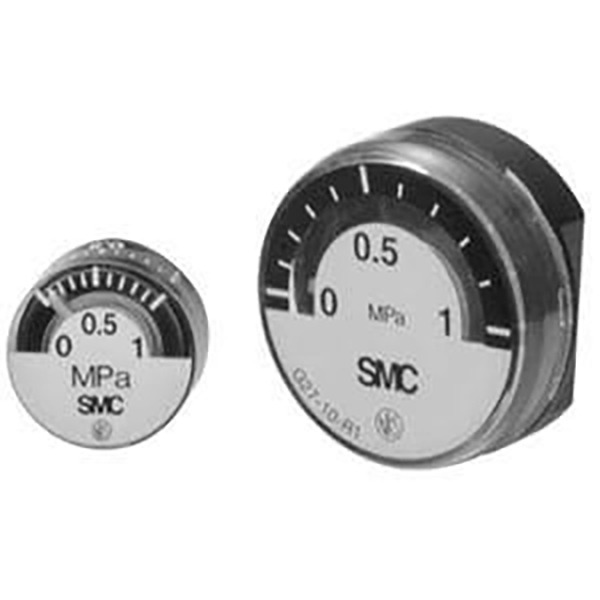

     -- G15: φ15، نخ داخلی M5 / R1/8؛ فوق مینیاتوری، مطابق با شیرهای میکرو پنوماتیک

     -- G27: φ26، R1/16 / R1/8; بدنه باریک جمع و جور برای فضای نصب باریک محدود

     -- G36 / GA36: φ37.5، R1/8; مدل استاندارد همه منظوره رایج

     -- G46 / GA46: φ42.5، R1/8 / R1/4؛ پرکاربردترین، حلقه نشانگر حد اختیاری

     -- G53-L: φ51, R1/8 / R1/4; صفحه متوسط ​​بزرگ با حلقه هشدار حد قرمز قرمز

     -- G63-L: φ63.4، R1/8 / R1/4؛ شماره گیری فوق العاده بزرگ، خواندن واضح از فاصله دور

قانون نامگذاری مدل و مثالها

 1. فرمت نامگذاری

     -- G / GA + کد اندازه + پسوند اختیاری L + کد محدوده فشار + کد رشته

     - پسوند L = مجهز به حلقه نشانگر حد قرمز-سبز

  2. نمونه های مدل

     -- G46-10-02:

         G46 = φ42.5 مدل نخ عقب | 10 = محدوده 1.0MPa | 02 = رزوه R1/4

     -- GA36-10-01:

        مدل رزوه جانبی GA36 = φ37.5 | 10 = محدوده 1.0MPa | 01 = R1/8 نخ

     -- G36-L-10-01

        با حلقه هشدار محدود قرمز-سبز L، رزوه عقب φ37.5، 1.0MPa، R1/8

  3. تعریف کد

     - کد محدوده فشار:

         2 = 0~0.2MPa

         4 = 0~0.4MPa

        10 = 0 ~ 1.0MPa

        15 = 0 ~ 1.5 مگاپاسکال

    -- کد موضوع

        01 = R1/8

        02 = R1/4

        R1 = R1/16

        M5 = M5×0.8 متریک رشته داخلی 3.

پارامترهای فنی هسته جهانی

  1. محیط قابل اندازه گیری: هوای فشرده. نسخه‌های خیس‌شده بدون روغن و مس برای فرآیند تمیز اختیاری هستند

  2. محدوده فشار استاندارد: 0~0.2 / 0~0.4 / 0~1.0 / 0~1.5MPa

  3. درجه دقت: استاندارد ± 3% F.S. mini G15 & G27 ± 5% F.S.

  4. پیکربندی مواد:

     -- محفظه: آلیاژ روی / آلومینیوم دایکاست با روکش نیکل

     - پوشش پنجره: پلی کربنات مقاوم در برابر ضربه

     -- اتصالات اتصال: برنج. جایگزین بدون مس موجود است

  5. دمای عملیاتی: -5 ~ +60 ℃ (متوسط ​​بدون یخ)

  6. طبقه بندی نصب

     -- نوع G: رزوه عقب، طراحی شده برای نصب پانل تعبیه شده

     - نوع GA: رزوه جانبی، نصب مستقیم خط لوله

مدل L با حلقه نشانگر حد

     - حلقه قرمز: حد بالا / آستانه زنگ فشار بالا

     - حلقه سبز: فاصله فشار کاری ایمن معمولی

     - نشانگر سفید: مقدار فشار هوا پویا در زمان واقعی

     - مزیت اصلی: قضاوت حالت بصری بصری بدون خواندن دقیق مقیاس، ایده آل برای خطوط مونتاژ و کابینت های نظارت چند نقطه ای متمرکز

راهنمای انتخاب گام به گام

  1. فضای محدود مینیاتوری و باریک: G15 / G27 (φ15 / φ26) را انتخاب کنید

  2. مدارهای پنوماتیک استاندارد معمولی: G36 / G46 (φ37.5 / φ42.5)

  3. هشدار فشار بصری مورد نیاز: G36-L / G46-L با حلقه محدودیت رنگ

  4. تقاضای خواندن از راه دور از راه دور: شماره گیری بزرگ G53-L / G63-L (φ51 / φ63)

  5. تمایز حالت نصب

     -- نصب مستقیم خط لوله → سری رزوه جانبی GA

     -- نصب تعبیه شده در پنل کنترل تجهیزات → سری رزوه عقب G

مرجع سریع مدل استاندارد محبوب

     -- G27-10-R1: شماره گیری φ26، محدوده 1.0MPa، رشته R1/16

     -- G36-10-01: رزوه عقب φ37.5، 1.0 مگا پاسکال، R1/8

     -- G46-10-02: رزوه عقب φ42.5، 1.0MPa، R1/4

     -- G46-L-10-02: رزوه عقب φ42.5، حلقه محدود قرمز-سبز، 1.0MPa، R1/4

خلاصه یک جمله

     گیج فشار پنوماتیک سری SOLH G سایز صفحه فول φ15~φ63 را با دو نوع نصب رزوه عقب/جانب، حلقه هشدار محدودیت رنگ اختیاری نوع L، محدوده فشار کامل 0.2 تا 1.5 مگا پاسکال و نسخه های تمیز بدون مس، لوازم جانبی استاندارد پایش فشار هوا برای تمام مدارهای پنوماتیک اتوماسیون صنعتی را پوشش می دهد.
