سوئیچ فشار دیجیتال دو رنگ با دقت بالا ZSE30A(F) / ISE30A

سوئیچ‌های فشار دیجیتال SOLH ZSE30A / ZSE30AF / ISE30A کاملاً قابل تعویض با مدل‌های مشابه SMC هستند و دقت اندازه‌گیری فوق‌العاده بالای 0.2% FS با LCD دو رنگ قرمز/سبز 4 رقمی را دارند. نور پس زمینه سبز زمانی فعال می شود که فشار در محدوده ایمن از پیش تعیین شده باقی بماند، نور قرمز برای هشدار فشار بیش از حد/کم فشار فعال می شود. منطق نمایش را می توان در صورت لزوم معکوس کرد. سه محدوده اندازه گیری نیازهای کاربردی کامل را پوشش می دهند: ZSE30A برای تک خلاء 0~-101kPa، فشار ترکیب جهانی ZSE30AF -100~+100kPa، فشار مثبت استاندارد ISE30A -0.1~1.0MPa برای جریان اصلی 0.4~0.7MPa هوای کارخانه. هر واحد دارای خروجی سوئیچ کلکتور باز 2 کاناله مستقل NPN/PNP، با ولتاژ آنالوگ 1 تا 5 ولت اختیاری یا سیگنال های جریان آنالوگ 4 تا 20 میلی آمپر برای جمع آوری داده های فشار PLC حلقه بسته پیوسته است. عملکرد کپی پارامتر انحصاری با یک کلیک تنظیمات را از یک واحد اصلی به حداکثر 10 واحد برده منتقل می کند و خطاهای راه اندازی دسته ای را به شدت کاهش می دهد. مجهز به طیف گسترده DC12~24V، مجهز به پورت M5/Rc1/8 و درجه ضد گرد و غبار IP40. به طور گسترده برای نظارت بر فشار گیره سیلندر، هشدار خرابی جذب چاک خلاء و نظارت بر فشار در زمان واقعی در تمام مدارهای پنوماتیک خودکار، عملکرد بهتر از سوئیچ‌های فشار مکانیکی سنتی در دقت، دید از راه دور و قابلیت گسترش سیگنال استفاده می‌شود.

ارسال استعلام

توضیحات محصول

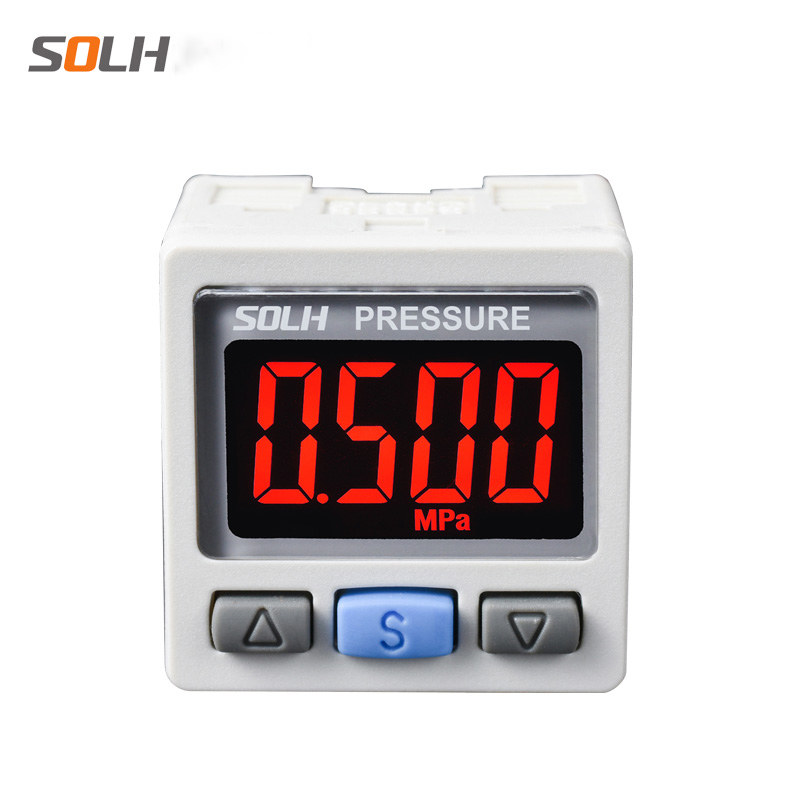

سوئیچ فشار دیجیتال دو رنگ با دقت بالا سری ZSE30A(F) / ISE30A

برند:SOLH توسط Richge Technology

موقعیت یابی محصول

سوئیچ فشار دیجیتال با دقت بالا سری SOLH ZSE30A (F) / ISE30A برای نظارت بر فشار لحظه ای، هشدار آستانه و کنترل سیگنال حلقه بسته تمام مدارهای پنوماتیک استفاده می شود. سازگار با خلاء، فشار مخلوط مرکب و شرایط کاری فشار مثبت استاندارد. مزایای اصلی عبارتند از ± 0.2% FS دقت فوق العاده بالا، نمایشگر LCD دو رنگ قرمز/سبز و عملکرد کپی پارامتر دسته ای با یک کلیک، که به عنوان "چشم نظارت بصری" سیستم های پنوماتیک خودکار عمل می کند.

طبقه بندی سری بر اساس محدوده اندازه گیری فشار

کد مدل	محدوده اندازه گیری	فیلد برنامه
ZSE30A	فشار خلاء: 0.0 ~ -101.0 کیلو پاسکال	مدارهای مکش تک خلاء
ZSE30AF	فشار مخلوط ترکیب: -100.0 ~ 100.0 + کیلو پاسکال	جهانی برای سناریوهای دوگانه خلاء + فشار مثبت میکرو
ISE30A	ISE30A	مدار پنوماتیک صنعتی استاندارد (تامین هوای معمولی 0.4 ~ 0.7MPa)

مشخصات فنی اصلی (درجه با دقت بالا)

1. واحد نمایش: صفحه نمایش LCD 4 رقمی، سوئیچ خودکار دو رنگ (سبز / قرمز). OUT1 مربوط به سبز، OUT2 مربوط به قرمز است

2. دقت اندازه گیری: ± 0.2% FS @25℃، وضوح تا 1/1000 مقیاس کامل

3. گزینه های خروجی سیگنال

- سیگنال سوئیچ: خروجی ترانزیستور کلکتور باز 2 کاناله NPN / PNP (OUT1 و OUT2)

- سیگنال آنالوگ (اختیاری): خروجی ولتاژ 1~5V یا خروجی جریان 4~20mA

4. منبع تغذیه: 12 ~ 24 VDC ± 10٪ محدوده ولتاژ گسترده

5. ظرفیت تحمل بیش از حد فشار

6. ZSE30A / ZSE30AF: 500 کیلو پاسکال

7. مدل فشار مثبت ISE30A: 1.5 مگاپاسکال

8. کلاس حفاظت: IP40 ضد گرد و غبار

9. دمای محیط عملیاتی: 0 ~ 50 ℃

10. عملکرد انحصاری: کپی پارامتر با یک کلیک، کپی تنظیمات از 1 واحد اصلی تا حداکثر 10 واحد برده، به طور موثر از خطاهای تنظیم پارامتر در هنگام اشکال زدایی تجهیزات دسته ای جلوگیری می کند.

قانون کامل نامگذاری مدل

مثال مدل: ISE30A-01-N-M

-- ISE30A / ZSE30A / ZSE30AF: شناسه نوع فشار سری

-- 01: مشخصات رزوه پورت = رشته داخلی M5 (R1/8)

-- N / P: نوع ترانزیستور خروجی سوئیچ

N = کلکتور باز NPN. P = جمع کننده باز PNP

-- M / C / D: تعریف ترکیب خروجی

M = فقط 2 کانال خروجی سوئیچ مستقل

C = 1 کانال سوئیچ + خروجی ولتاژ آنالوگ 1~5 ولت

D = 1 کانال سوئیچ + خروجی جریان آنالوگ 4 ~ 20 میلی آمپر

منطق صفحه نمایش LCD دو رنگ

-- نور پس زمینه سبز: فشار واقعی در محدوده کار عادی از پیش تعیین شده کاربر

- نور پس زمینه قرمز: فشار از آستانه هشدار بالا/پایین فراتر می رود (هشدار فشار بیش از حد / فشار کم)

- 4 حالت نمایش قابل تنظیم: پشتیبانی از منطق استاندارد (سبز معمولی، قرمز غیرعادی) یا منطق تغییر رنگ معکوس در صورت لزوم

سناریوهای کاربردی صنعتی معمولی

1. سیلندر پنوماتیک و مدار بستن قطعه کار

آستانه فشار بستن 0.5~0.7MPa را تنظیم کنید. هنگامی که فشار به زیر حد پایین می‌رسد، سیگنال زنگ قرمز را فعال کنید تا از شل شدن قطعه کار در حین پردازش جلوگیری کنید.

2. ایستگاه جابجایی مکش خلاء (مدل اختصاصی خلاء ZSE30A)

آستانه جذب قابل اطمینان ≤ -80 کیلو پاسکال را تنظیم کنید. در صورت خراب شدن درجه خلاء برای جلوگیری از افتادن قطعه کار در حین انتقال، فوراً سیگنال آلارم را صادر کنید.

مقایسه عملکرد در مقابل سوئیچ های فشار مکانیکی معمولی

مورد مزیت	مورد مزیت	سوئیچ فشار مکانیکی معمولی
دقت اندازه گیری	± 0.2% FS (دقت 10 برابر بیشتر)	± 2% FS خطای بزرگ
نشانگر وضعیت	نمایشگر دو رنگ قرمز/سبز، وضعیت کار را از راه دور بدون خواندن مقادیر دقیق قضاوت می کند	صفحه نمایش تک رنگ، تشخیص وضعیت از فاصله دشوار است
اشکال زدایی دسته ای	پارامترهای کپی با یک کلیک تا 10 واحد، زمان راه اندازی را بسیار کوتاه می کند	تنظیم دستی مکرر یک به یک، خطر خطا بالا
گسترش سیگنال	سیگنال ولتاژ/جریان آنالوگ اختیاری برای کنترل فشار پیوسته حلقه بسته PLC	فقط سیگنال روشن/خاموش تک سوئیچ، بدون بازخورد آنالوگ مداوم

راهنمای انتخاب گام به گام

- فقط خلاء یا خلاء مخلوط + فشار مثبت میکرو → مدل فشار مرکب جهانی ZSE30AF را انتخاب کنید

-- مدار پنوماتیک عمومی استاندارد (تامین هوا 0.4~0.7MPa) → محبوب ترین مدل ISE30A-01-N-M

- نیاز به جمع آوری داده های فشار مداوم در زمان واقعی توسط PLC → نوع خروجی آنالوگ C (ولتاژ 1~5 ولت) یا D (جریان 4~20 میلی آمپر) را انتخاب کنید

خلاصه یک جمله

سوئیچ دیجیتال فشار مثبت SOLH ZSE30A، ترکیب ZSE30AF و سوئیچ دیجیتال فشار مثبت 0.2% FS با دقت بالا LCD دو رنگ، سوئیچ 2 کاناله NPN/PNP + خروجی آنالوگ اختیاری 1~5V/4~20mA با پارامتر دسته ای با یک کلیک و کپی فشار مانیتورینگ و گیره آلارم به طور گسترده استفاده می شود. تجهیزات پنوماتیک
