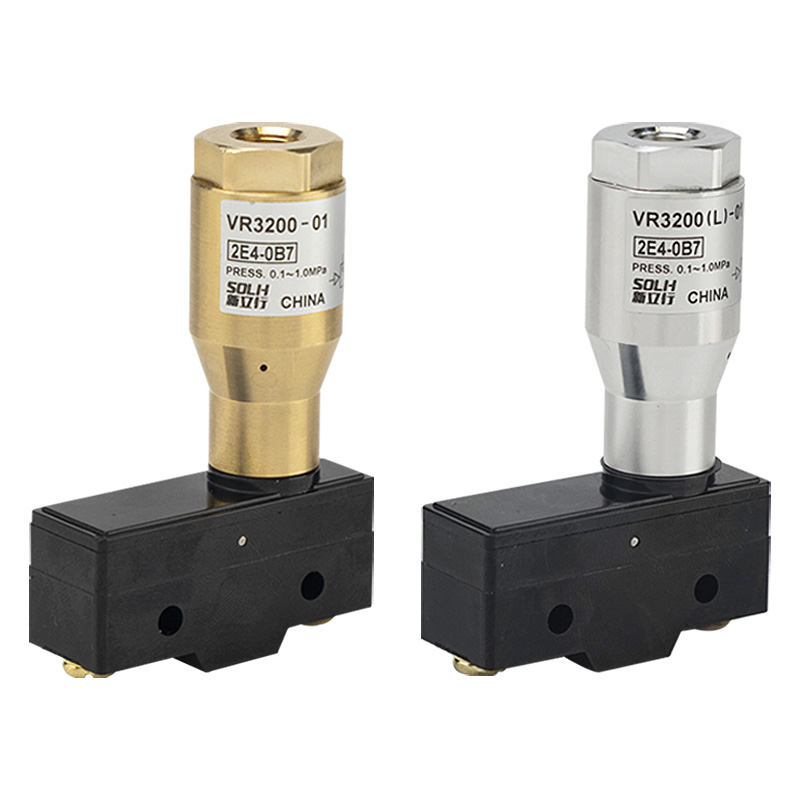

رله پنوماتیک-الکتریک سری VR3200 / VR3201

برند:SOLH توسط Richge Technology

موقعیت یابی محصول

     سری SOLH VR3200/3201 رله های کلاسیک پنوماتیک-الکتریکی هستند که به عنوان سوئیچ سیگنال فشار هوا نیز شناخته می شوند. آنها سیگنال های فشار پنوماتیک را به کنتاکت های خشک سوئیچینگ الکتریکی تبدیل می کنند که به طور گسترده برای نظارت بر فشار، هشدار خطا، قفل ایمنی و ورودی سیگنال دیجیتال به PLC در خطوط تولید خودکار استفاده می شود، و به عنوان رابط تبدیل سیگنال استاندارد بین خطوط لوله پنوماتیک و سیستم های کنترل الکتریکی عمل می کند.

طبقه بندی مدل و تفاوت های اصلی

     -- VR3200-01: نوع قاب باز، وزن 130 گرم، بلوک ترمینال در معرض، برای محیط های کابینت داخلی خشک و بدون گرد و غبار

     -- VR3201-01: محفظه آب بندی شده ضد چکه IP44، وزن 260 گرم، ساخت و ساز کاملا محصور، مناسب برای کارگاه های مرطوب، گرد و غبار و تجهیزات تولید

     -- VR3202-01: ضد چکه IP44 با پایانه زمین اختصاصی، دارای گواهینامه CE، ایده آل برای تداخل الکترومغناطیسی سنگین و ماشین آلات صادراتی

     -- کد پورت: 01 = رشته داخلی استاندارد Rc1/8. نخ NPT1/8 اختیاری است

مشخصات فنی جهانی

  1. محدوده فشار عملیاتی قابل تنظیم: 0.1 ~ 1.0 MPa (فشار ماشه از پیش تعیین شده کارخانه ≈ 0.15MPa)

  2. دمای محیط: -5℃ ~ +60℃ (بدون یخ)

  3. فرم تماس: 1AB (1 معمولاً باز + 1 معمولاً بسته + COM معمولی)

  4. رتبه بندی تماس میکرو سوئیچ (بار مقاومتی / القایی):

     -- AC125V: مقاومتی 15 آمپر، القایی 3 آمپر

     -- AC250V: مقاومتی 15 آمپر، القایی 2.5 آمپر

     - DC30V: مقاومتی 6 آمپر، القایی 1.5 آمپر

  5. چیدمان رابط: ورودی هوا Rc1/8. پایانه های پیچ برقی (VR3201 مجهز به کابل Pg13.5 برای سیم کشی مهر و موم شده)

  6. ترکیب مواد: بدنه شیر برنجی، پیستون POM، فنر برگشت فولاد ضد زنگ، حلقه آب بندی NBR

اصل کار

  1. هوای فشرده وارد پورت IN می شود و پیستون را فشار می دهد تا فنر را فشرده کند، هنگامی که فشار از آستانه از پیش تعیین شده فراتر رفت، به طور مکانیکی میکرو سوئیچ داخلی را فعال می کند.

  2. منطق سوئیچینگ تماس:

     - فشار ≥ مقدار تنظیم شده: NO بسته، NC باز است

     - فشار ＜ مقدار تنظیم شده: NO باز، NC بسته

  3. ساختار کاملاً مکانیکی، بدون منبع تغذیه خارجی مورد نیاز است. ذاتاً ایمن و پایدار برای مناطق خطرناک انفجاری و غیر الکتریکی.

دستورالعمل های انتخاب سریع

     -- VR3200-01: نصب کابینت داخلی خشک و کم هزینه

     -- VR3201-01: ماشین ابزار مرطوب/غبارآلود، خطوط مونتاژ، تجهیزات نیمه باز

     -- VR3202-01: گواهینامه CE + حفاظت از زمین، تداخل سنگین EMC، ماشین آلات کامل صادراتی

     - تنظیم فشار: فشار ماشه پیش‌فرض کارخانه 0.15 مگا پاسکال، تنظیم دقیق از طریق پیچ تنظیم بالا

سناریوهای کاربردی معمولی

     - تشخیص ضربه سیلندر و فشار بستن: تأیید بستن قطعه کار، هشدار اضافه بار

     - بازخورد فشار منفی چاک خلاء: جذب و تشخیص تلفات سقوط قطعه کار

     - هشدار فشار پایین منبع اصلی هوا: خرابی کمپرسور هوا و نظارت بر نشت خط لوله

     - بازخورد وضعیت باز/بستن شیرهای توپی پنوماتیک و شیرهای پروانه ای

     - تبدیل سیگنال پنوماتیک برای کارگاه های ضد انفجار بدون سنسورهای الکترونیکی

مزیت تبادل SOLH

     سری SOLH VR3200/3201 به طور کامل با مدل های معادل SMC در ابعاد کلی، رزوه پورت، پارامترهای تماس و محدوده فشار قابل تنظیم سازگار است. قیمت رقابتی و زمان کوتاه به مشتریان کمک می کند تا هزینه های تولید انبوه را کاهش دهند.

تعریف سیم کشی ترمینال

     -- COM: ترمینال عمومی مشترک

     -- NO: به طور معمول باز است، زمانی که فشار هوا به مقدار از پیش تعیین شده می رسد هدایت می شود

     -- NC: به طور معمول بسته است، زمانی که فشار هوا زیر آستانه از پیش تعیین شده است هدایت می شود

خلاصه یک جمله

     رله بادی-الکتریک مکانیکی SOLH VR3200/3201 سیگنال‌های فشار هوا را به سیگنال‌های تماس خشک 1NO+1NC با فشار ماشه قابل تنظیم 0.1 ~ 1.0MPa تبدیل می‌کند که در قاب باز، ضد چکه IP44 و نسخه‌های زمینی CE برای اینترلاک PLC، کنترل خودکار زنگ خلاء و کنترل منبع هوا موجود است.
