سوئیچ فشار میکرو پنوماتیک مکانیکی سری IS3000

نام تجاری: SOLH توسط Richge Technology

موقعیت یابی محصول

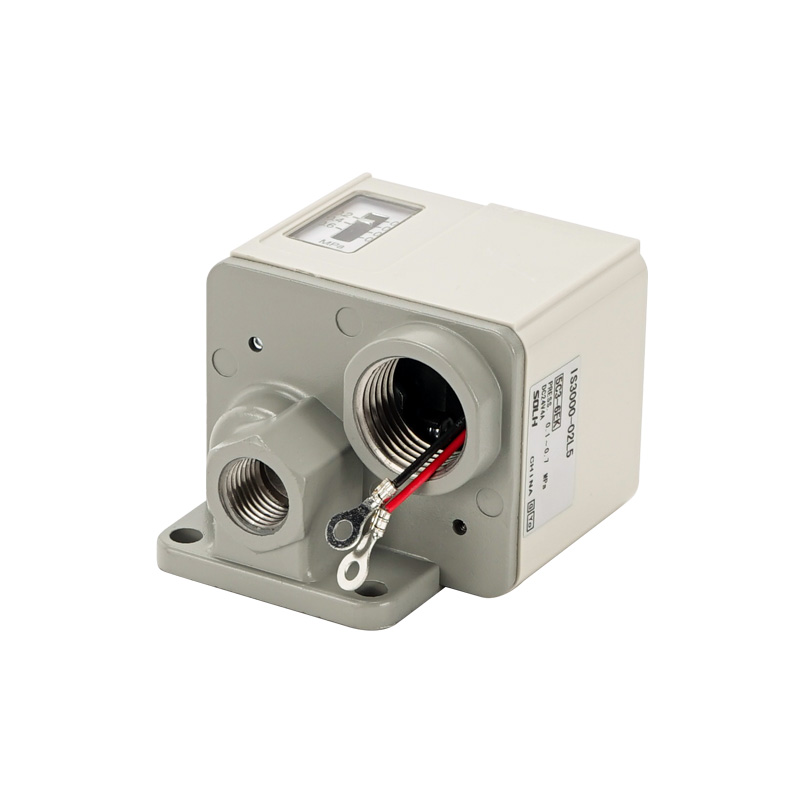

     سری SOLH IS3000 یک میکروفشار مکانیکی پیستونی کلاسیک است. این یک سوئیچ میکرو کنتاکت داخلی را از طریق فشار هوا که بر روی پیستون فنری عمل می کند فشار می دهد و خروجی مستقیم الکتریکی قوی را ارائه می دهد. عمدتاً برای حفاظت از مدار هوا بر روی / تحت فشار و کنترل خودکار ماشه، جایگزینی مشابه و سازگار با سری سوئیچ نی IS10 استفاده می شود. ایده آل برای محیط های ارتعاشی سنگین که در آن سوئیچ های دیجیتال الکترونیکی ناپایدار هستند.

اصل کار و ساختار هسته

  1. اصل عملیات

     - هوای فشرده پیستون فنری را هل می دهد. هنگامی که فشار هوا به آستانه از پیش تعیین شده رسید، پیستون به صورت مکانیکی میکرو سوئیچ داخلی را برای باز یا بسته کردن مدار تماس فعال می کند. هنگامی که فشار به زیر مقدار هیسترزیس می رسد، فنر پیستون را مجددا تنظیم می کند و حالت کلید اصلی را باز می گرداند.

  2. اجزای ساختاری اصلی

     - دستگیره تنظیم فشار بالا: تنظیم چرخشی مستقیم فشار ماشه بدون منبع تغذیه

     -- میکرو سوئیچ داخلی 1ab: بار AC/DC جهانی، پایانه های ورودی PLC را مستقیماً متصل کنید یا شیرهای برقی کوچک را هدایت کنید.

     - پنجره مشاهده فشار تدریجی: مقیاس MPa قابل مشاهده برای خواندن فشار از پیش تعیین شده در زمان واقعی

     - محفظه آلومینیومی دایکاست: حفاظت از گرد و غبار IP40، مناسب برای محیط های کارگاهی کارخانه

جدول مشخصات فنی استاندارد جهانی

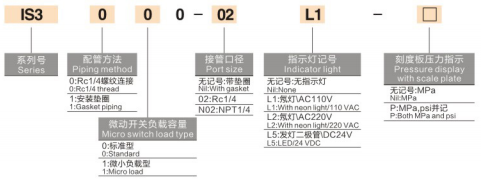

کدنویسی کامل مدل و توضیح انواع

  1. نمونه مدل: IS3000-02-P

     -- IS3000: سری بدنه رزوه ای استاندارد پایه

     -- 02: کد رشته پورت = Rc1/4; پسوند N02 = NPT1/4 نخ آمریکایی

     -- P: چراغ نشانگر نئون داخلی (خالی = مدل استاندارد بدون نور)

 2. مدل های ویژه مشتق

     -- IS3100: نوع نصب واشر روی سطح، مطابق با واحدهای سرویس هوای مدولار (سری AFC/AC) برای نصب منیفولد یکپارچه

     -- IS3010: مدل اختصاصی با بار کم میکرو، بهینه شده برای ورودی سیگنال DC کوچک کنترلرهای PLC

مزایای کلیدی محصول

  1. طراحی مکانیکی سنگین و مقاوم در برابر ضربه و لرزش

     - ساخت پیستون جامد + تماس میکرو، عملکرد پایدار تحت ارتعاش مداوم از ویبراتورها، چکش های ضربه ای و تجهیزات مهر زنی، بدون رانش سیگنال یا تحریک نادرست.

  2. کالیبراسیون ساده در محل بدون برق

     - دستگیره تنظیم چرخشی بالا + پنجره درجه بندی شده قابل مشاهده. آستانه فشار را می توان به صورت آفلاین بدون انرژی دادن به کابینت کنترل تنظیم کرد.

  3. سازگاری بار AC/DC گسترده

     - ظرفیت بار تماسی 1 آمپری بالا، امکان هدایت مستقیم شیرهای برقی کوچک بدون رله های میانی، یا اتصال مستقیم به نقاط ورودی PLC دیجیتال را فراهم می کند.

  4. هیسترزیس فوق العاده کم

     -- حداکثر باند مرده ≤0.05 مگاپاسکال، فشار ثابت و بازنشانی برای جلوگیری از چرخه‌های سریع روشن و خاموش تجهیزات پایین دست.

تطبیق سناریوهای کاربردی صنعتی معمولی

  1. حفاظت از فشار کم منبع اصلی هوا

     - نصب شده در پایین دست واحدهای روان کننده تنظیم کننده فیلتر هوا؛ در صورت کاهش فشار منبع به زیر 0.4 مگا پاسکال، برای محافظت از لرزاننده‌های K/GT، چکش‌های ضربه‌زن BVP/SK و محرک‌های پنوماتیکی در برابر آسیب‌های ناشی از رانش ناکافی، سیگنال هشدار را ایجاد می‌کند.

  2. تایید موقعیت ضربه سیلندر

     - پس از گسترش کامل سیلندر، فشار محفظه به مقدار از پیش تعیین شده افزایش می یابد تا سیگنال سوئیچ برای قفل کردن مرحله بعدی تولید ارسال شود.

  3. اینترلاک ایمنی مدار ویبراتور

     - فشار هوای عملیاتی را کنترل می کند. هنگامی که فشار به زیر آستانه می‌رسد، برق را به سوپاپ‌های اگزوز سریع XQ قطع می‌کند تا از فرسودگی ویبره ناشی از عملکرد تحت فشار جلوگیری کند.

مقایسه عملکرد: سوئیچ دیجیتال IS3000 در مقابل IS10 Reed در مقابل ISE30A

خلاصه یک جمله
