معرفی دقیق سوئیچ زمین ولتاژ بالا در داخل ساختمان Richge Technology

    بر اساس پایه تجاری Richge Technology در زمینه لوازم جانبی تابلو برق فشار قوی (که قبلاً بر روی قطعات عایق ولتاژ بالا، اجزای کلید اتصال زمین و غیره تمرکز می کرد)، محصولات سوئیچ اتصال زمین فشار قوی داخلی آن به عنوان تجهیزات ایمنی اصلی برای سیستم های قدرت با سطوح ولتاژ 12kV ~ 40.5kV قرار می گیرند. آنها عمدتاً در پست های داخلی، اتاق های توزیع برق و تطبیق تابلو برق فشار قوی برای رفع نیازهای حفاظت از زمین در طول تعمیر و نگهداری تجهیزات استفاده می شوند. این محصولات با استانداردهای صنعتی مانند T/ZZB 2173-2021 "کلیچ زمینی AC ولتاژ بالا 12kV~40.5kV داخلی" مطابقت دارند. در زیر معرفی دقیقی از ابعاد اصلی محصول ارائه شده است:

I. بررسی اجمالی محصول و تعیین موقعیت هسته

1. حفاظت اینترلاک اجباری: برای جلوگیری از عملکرد نادرست، قفل مکانیکی/الکتریکی را با سوئیچ اصلی تابلو برق فشار قوی (زمانی که کلید اصلی باز نمی شود، سوئیچ اتصال به زمین را نمی توان بسته کرد) انجام دهید.

• پوشش ولتاژ: 12kV، 24kV، 40.5kV (تطبیق با جریان اصلی سیستم های قدرت داخلی ولتاژ متوسط).

• سازگاری فرکانس: 50 هرتز (سازگار با استانداردهای سیستم قدرت داخلی).

• مزایای اصلی: ایجاد هم افزایی فنی با لوازم جانبی کلید ولتاژ بالا Richge (مانند ستون های عایق، مکانیسم های عملیاتی)، با ساختار فشرده، عملکرد انعطاف پذیر و مقاومت در برابر محیط های سخت (انطباق با سناریوهای پیچیده داخلی مانند نوسانات گرد و غبار، دما و رطوبت).

II.پارامترهای فنی کلیدی (مطابق با استاندارد T/ZZB 2173-2021)

    با توجه به طبقه بندی سطح ولتاژ، پارامترهای فنی هسته در جدول زیر نشان داده شده است، که همچنین الزامات اساسی GB/T 1985-2014 "سوئیچ های جدا کننده ولتاژ AC و سوئیچ های زمین" را برآورده می کند:

III. طراحی سازه و اصل کار

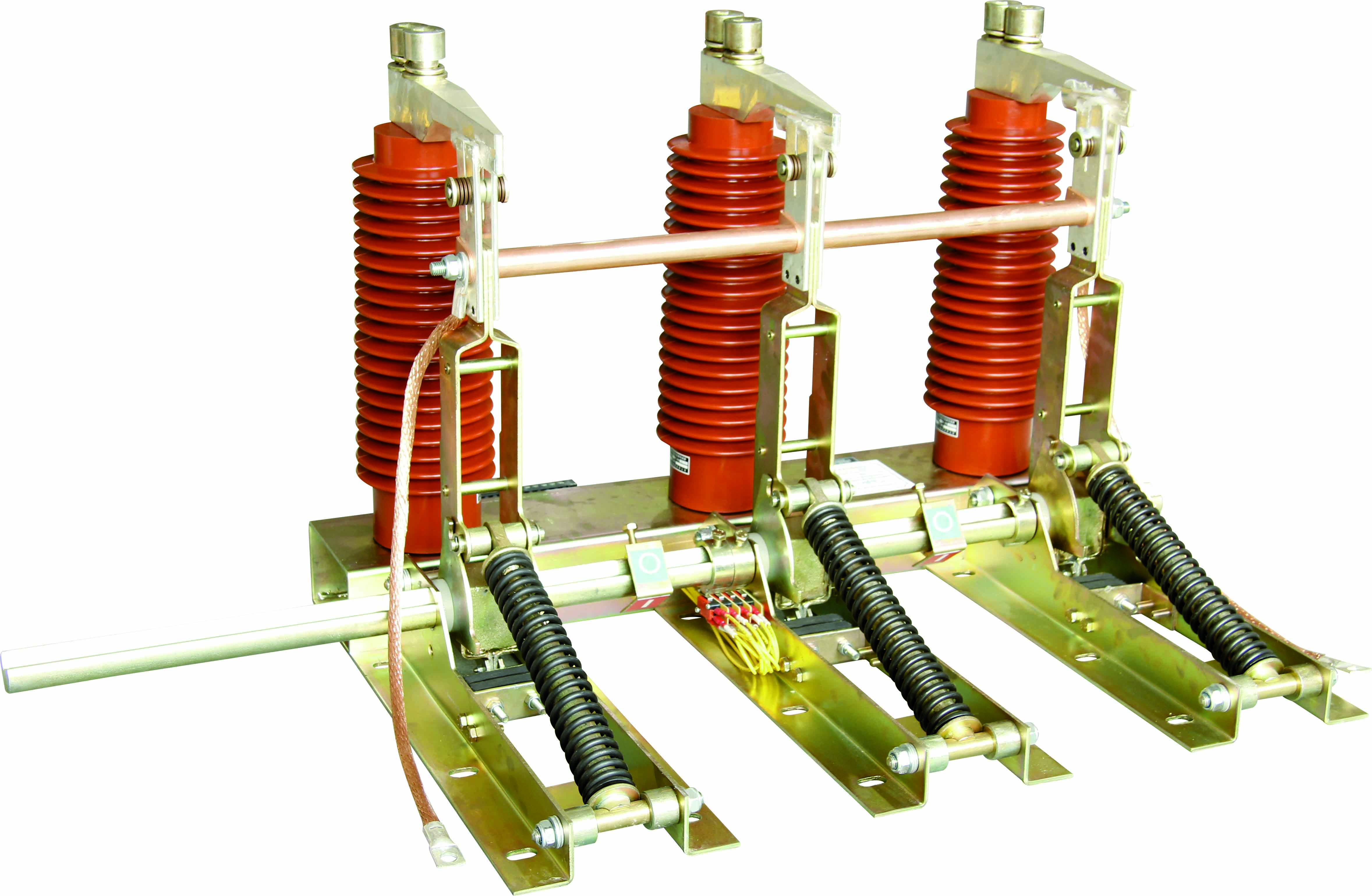

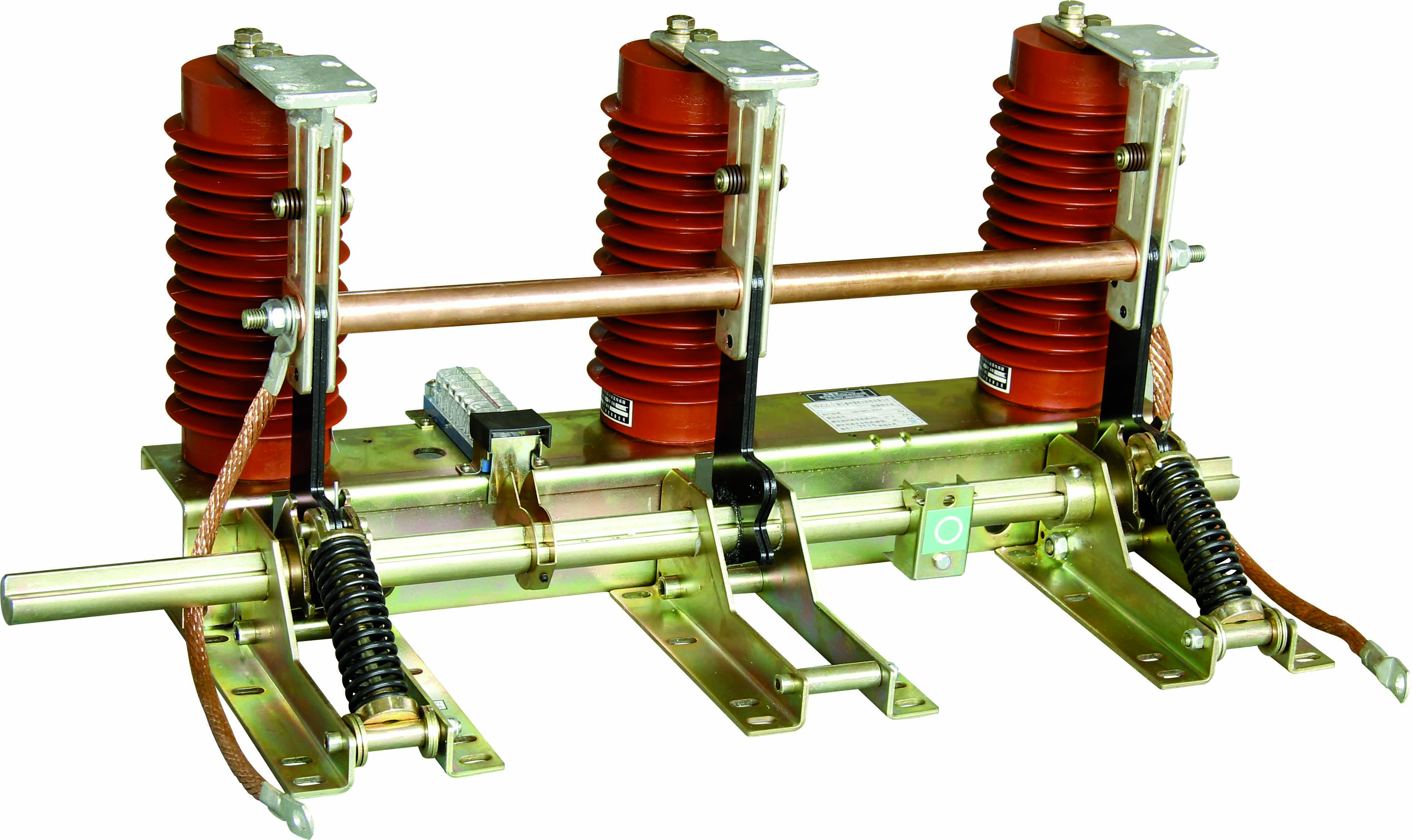

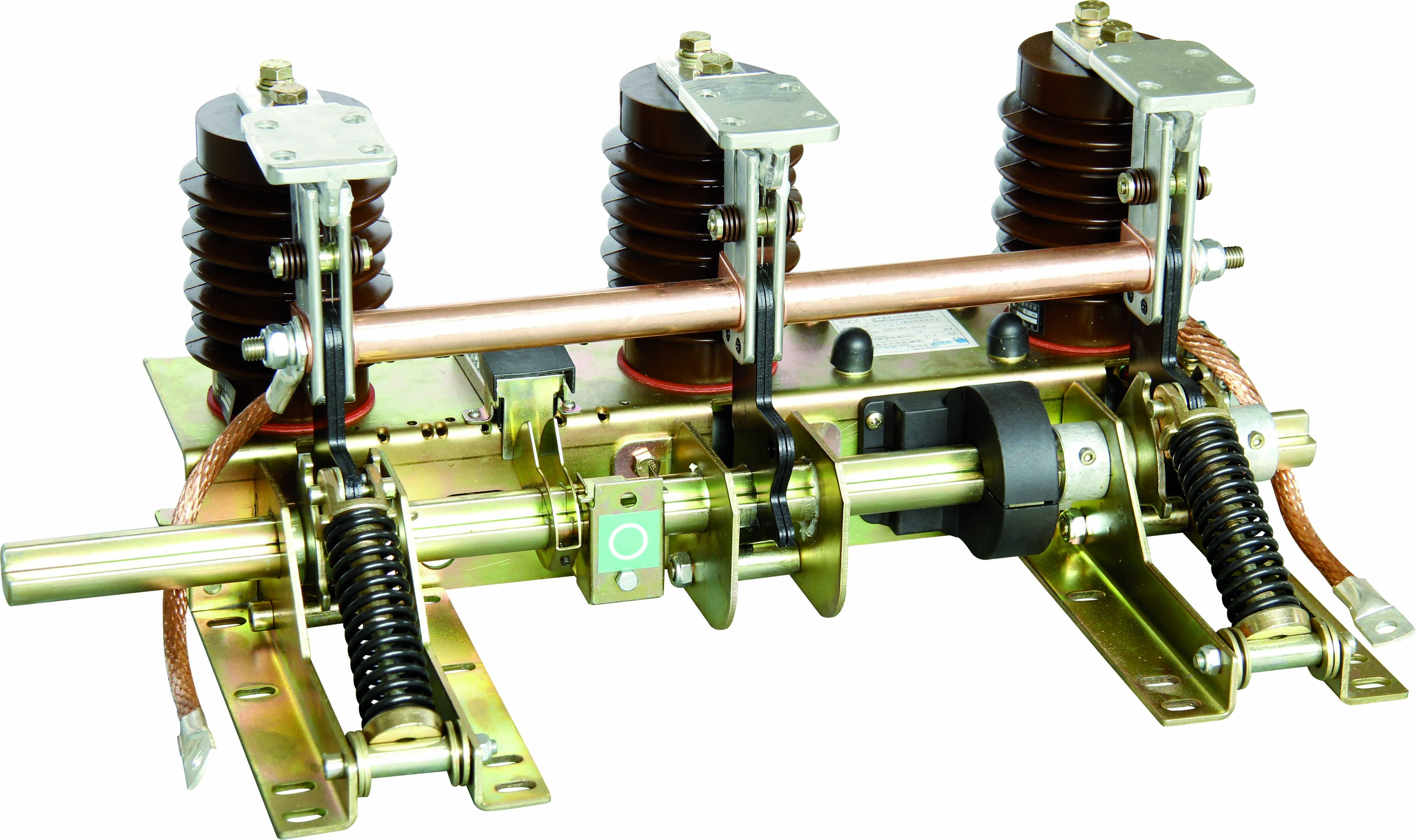

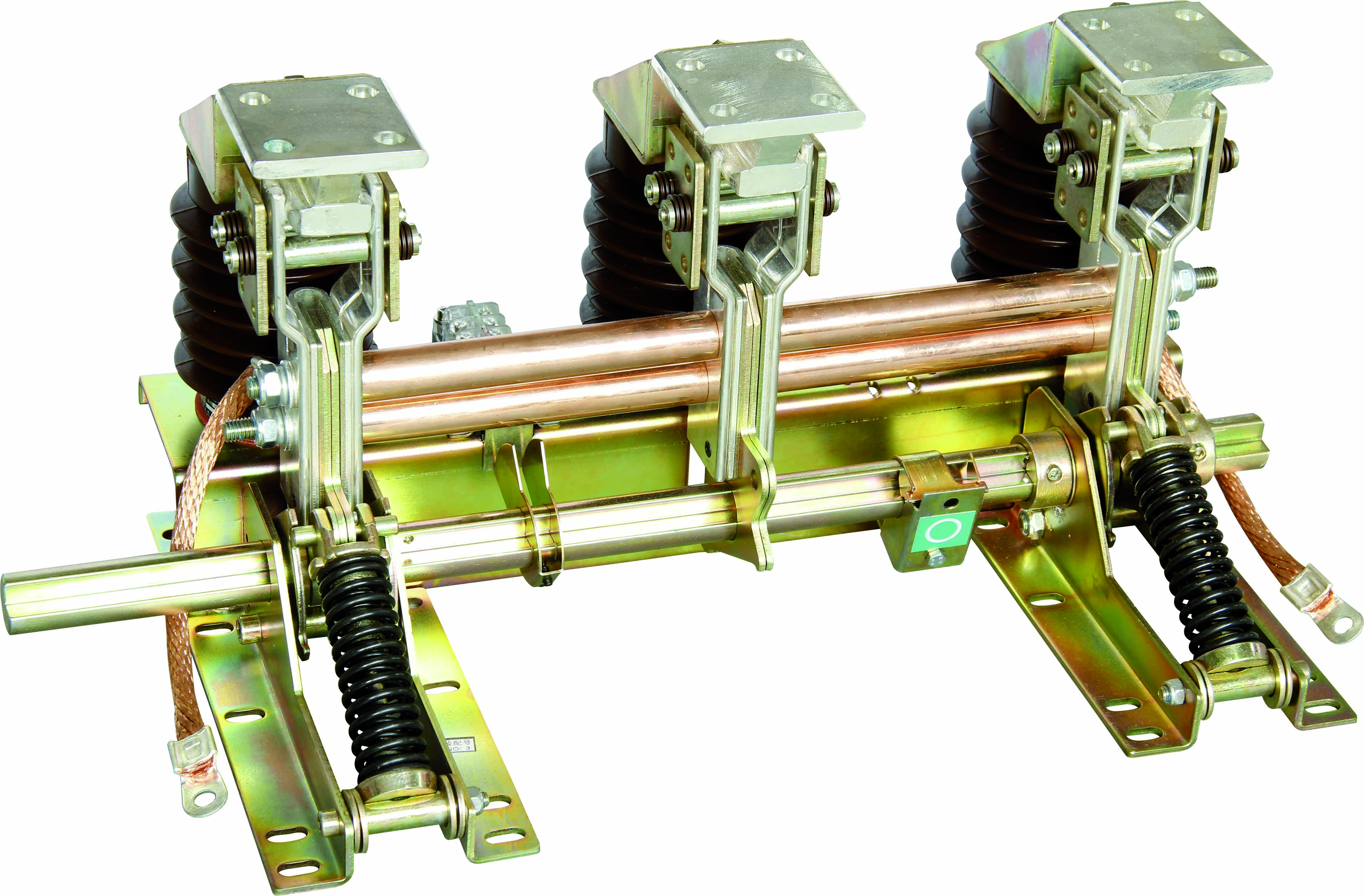

3.1 ساختار هسته (طراحی مدولار برای نصب و نگهداری آسان)

    با اشاره به معماری صنعتی بالغ و ترکیب با مزایای فرآیند لوازم جانبی Richge، این محصول عمدتاً از اجزای زیر تشکیل شده است:

• براکت: با خمش سرد و جوشکاری صفحات فولادی نازک، با عملیات ضد خوردگی سطحی (گالوانیزه/پاشش) برای اطمینان از استحکام ساختاری تشکیل شده است.

• مونتاژ چاقوی زمین: شکل دهی سرد مس قرمز T2، سختی لایه آبکاری نقره تماسی ≥HV120 (کاهش مقاومت تماس و بهبود مقاومت در برابر خوردگی).

• تماس استاتیک: با طراحی لبه چاقوی فلنج، همکاری با فنر دیسکی برای دستیابی به تماس قابل اعتماد و جلوگیری از گرمایش شل.

• مکانیسم عملیاتی: از حالت‌های دوگانه دستی/الکتریکی پشتیبانی می‌کند (مدل الکتریکی شامل واحد محرک موتور)، یکپارچه با ساختار ذخیره انرژی فنر فشار.

• اجزای عایق: عایق های رزین اپوکسی فرآیند قالب گیری فشرده سازی خودکار APG (استحکام عایق بالا، تخلیه جزئی کم) را اتخاذ می کنند.

• ماژول کنترل هوشمند (اختیاری): شامل حفاظت از توقف موتور (≥5 برابر جریان نامی)، حفاظت از محدودیت زمانی عملیات، حفاظت در برابر نوسانات ولتاژ (80%-120% مقدار نامی)، درجه حفاظت IP3X.

• اجزای کمکی: آستین رسانا (عایق بندی)، اتصال انعطاف پذیر ( جبران خطای نصب)، سنسور موقعیت (وضعیت باز و بسته شدن بازخورد).

3.2 اصل کار (که توسط ذخیره انرژی فنری تحت فشار، مستقل از سرعت عملیات دستی هدایت می شود)

(1) عملیات بسته شدن

1. مکانیزم عملیاتی را به صورت دستی/الکتریکی هدایت کنید، گشتاور به شفت اصلی منتقل می شود و بر گشتاور مقاومتی غلبه می کند تا بازوی میل لنگ را بچرخاند.

2. میله عملیات چاقوی زمین از نقطه مرده فنر فشار عبور می کند و فنر فشار فوراً انرژی را آزاد می کند تا چاقوی زمین را فشار دهد تا سریع بسته شود.

3. پس از بسته شدن در محل، چاقوی زمین از طریق فنر دیسکی در تماس نزدیک با فلنج تماس استاتیک قرار می گیرد تا یک مدار زمین قابل اعتماد تشکیل شود.

(2) عملیات باز کردن

1. مکانیسم عملیاتی گشتاور معکوس را اعمال می کند و شفت اصلی بر گشتاور اصلی و نیروی فنر غلبه می کند تا بازوی میل لنگ را به سمت معکوس بچرخاند.

2. فنر فشار چاقوی زمین دوباره از نقطه مرده عبور می کند تا ذخیره انرژی کامل شود (آماده شدن برای بسته شدن بعدی).

3. پس از باز شدن در محل، فاصله باز شدن شکست با الزامات استاندارد مطابقت دارد و ایزوله الکتریکی آشکار را تشکیل می دهد.

IV. توابع اصلی و سناریوهای کاربردی

4.1 توابع ایمنی اصلی

1. حفاظت اینترلاک اجباری: برای جلوگیری از عملکرد نادرست، قفل مکانیکی/الکتریکی را با سوئیچ اصلی تابلو برق فشار قوی (زمانی که کلید اصلی باز نمی شود، سوئیچ اتصال به زمین را نمی توان بسته کرد) انجام دهید.

2. رهاسازی شارژ باقیمانده: به سرعت شارژهای باقیمانده را در تجهیزات پس از اتصال به زمین تخلیه کنید تا از شوک الکترواستاتیک در طول تعمیر و نگهداری جلوگیری کنید.

• خرابی عملیات الکتریکی: بررسی کنید که آیا محافظ توقف موتور فعال شده است (کنترل کننده باید تنظیم مجدد شود)، یا اینکه دنده محرک فرسوده شده است.

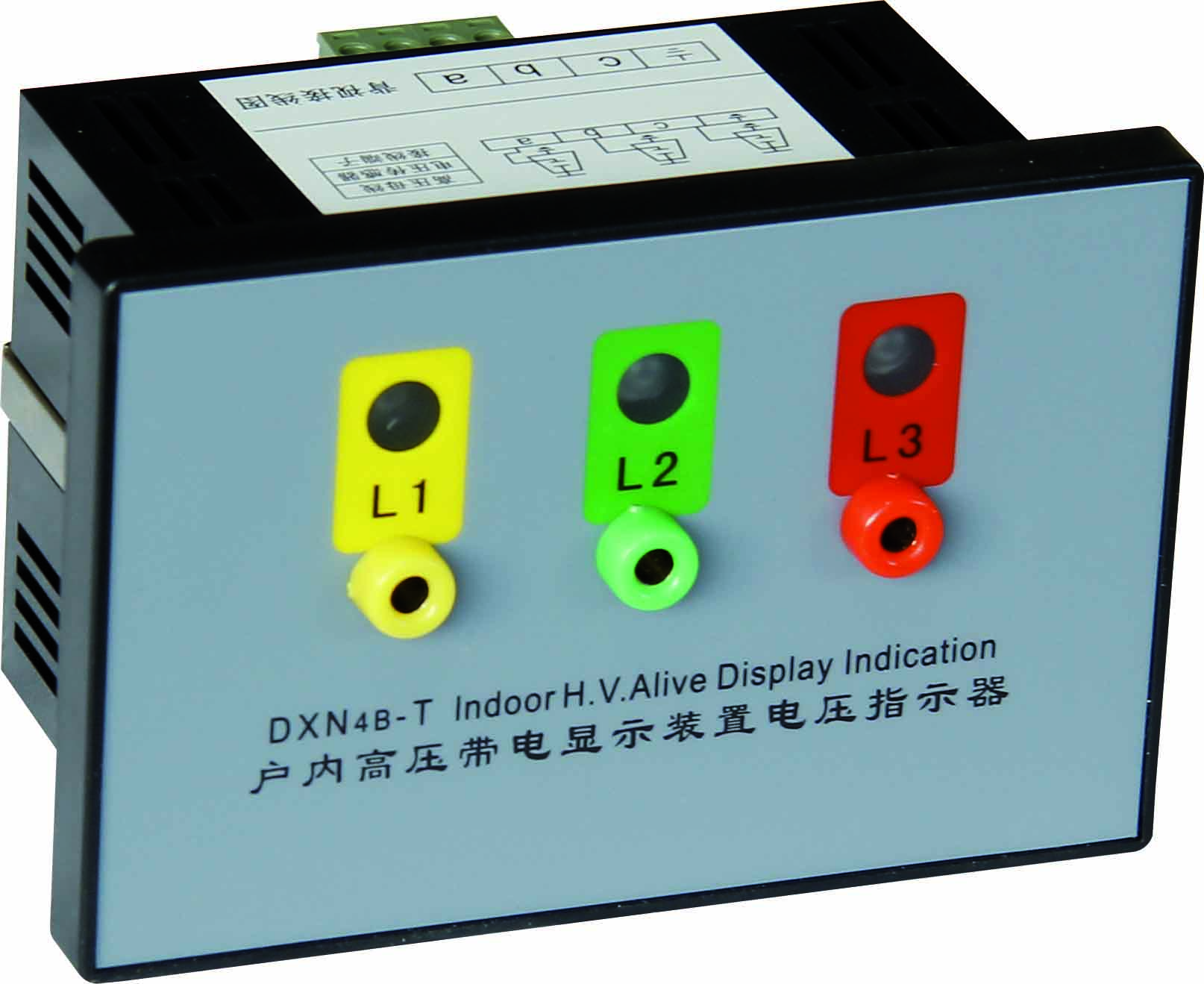

4. تجسم حالت: مجهز به نشانگر موقعیت مکانیکی (علامت های باز/بسته شدن واضح)، دستگاه نمایش زنده اختیاری (منطبق با مقررات DL408-91).

4.2 سناریوهای کاربردی معمولی

• پست های داخلی: با قطع کننده های مدار 12kV~40.5kV و سوئیچ های ایزوله برای اتصال اتصال به شینه و ترانسفورماتور استفاده می شود.

• تطبیق کلید ولتاژ بالا: "هم افزایی ولتاژ بالا و پایین" را با لوازم جانبی تابلو برق ولتاژ پایین Richge تشکیل دهید، که با MNS، GCS و سایر کابینت ها تطبیق می یابد، به عنوان اجزای اتصال زمین تعمیر و نگهداری برای کابینت های خروجی و کابینت های اندازه گیری.

• سیستم های توزیع برق صنعتی: حفاظت از تعمیر و نگهداری تجهیزات ولتاژ بالا (مانند موتورهای ولتاژ بالا، کابینت های یکسو کننده) در کارخانه های بزرگ و نیروگاه های متعلق به معدن.

• سناریوهای انرژی نو: اتصال زمین ایمنی دستگاه های توزیع برق داخلی (مانند تابلو برق 35 کیلوولت) در ایستگاه های تقویت کننده برق فتوولتائیک/بادی.

V. نقاط نصب و نگهداری

5.1 الزامات نصب کلیدی

1. انطباق پایه: خطای تراز سطح نصب ≤1mm/m و مقاومت حلقه زمین ≤0.5Ω (باید به طور قابل اعتماد به شبکه اتصال به زمین ایستگاه متصل شود).

2. همکاری اینترلاک: اطمینان حاصل کنید که مکانیسم اینترلاک با سوئیچ اصلی تابلو به صورت روان و بدون گیر کردن کار می کند (توصیه می شود برای سازگاری بهتر از لوازم جانبی اینترلاک اصلی Richge استفاده کنید).

• ماژول کنترل هوشمند (اختیاری): شامل حفاظت از توقف موتور (≥5 برابر جریان نامی)، حفاظت از محدودیت زمانی عملیات، حفاظت در برابر نوسانات ولتاژ (80%-120% مقدار نامی)، درجه حفاظت IP3X.

4. تست پذیرش: پس از نصب، لازم است ناهمزمان بودن باز و بسته شدن، مقاومت حلقه و عملکرد عایق (ولتاژ مقاومت فرکانس برق، آزمایش تخلیه جزئی) را آزمایش کنید.

5.2 تعمیر و نگهداری منظم و عیب یابی

(1) چرخه نگهداری و محتوا

(2) عیب یابی رایج

• گیر کردن بسته: بررسی کنید که آیا اتصال بین بازوی میل لنگ و میل اصلی شل است یا اینکه تماس تغییر شکل داده است (قطعات تغییر شکل یافته باید تعویض شوند).

• مقاومت بیش از حد تماس: لایه اکسید تماسی را جلا دهید، آبکاری نقره را تکمیل کنید (یا مجموعه تماس را جایگزین کنید).

• خرابی عملیات الکتریکی: بررسی کنید که آیا محافظ توقف موتور فعال شده است (کنترل کننده باید تنظیم مجدد شود)، یا اینکه دنده محرک فرسوده شده است.

• تخلیه جزئی بیش از حد: لکه روغن را روی سطح قطعات عایق تمیز کنید، بررسی کنید که آیا عایق ترک دارد (در صورت لزوم عایق را تعویض کنید).

VI. انطباق استاندارد و تعهد کیفیت

6.1 استانداردهای منطبق

• استاندارد گروه: T/ZZB 2173-2021 "سوئیچ زمینی AC ولتاژ بالا 12kV~40.5kV داخلی";

• استاندارد ملی: GB/T 1985-2014 "سوئیچ های جدا کننده ولتاژ AC و سوئیچ های زمین"، GB/T 11022-2020 "الزامات فنی رایج برای کلیدهای ولتاژ بالا و استانداردهای تجهیزات کنترل".

• استاندارد تست: GB/T 14598.26-2015 "سازگاری الکترومغناطیسی - تکنیک های تست و اندازه گیری - تست ایمنی تخلیه الکترواستاتیک" (تست EMC)، تست اسپری نمک (تأیید سه اثباتی).

6.2 تعهد کیفیت

کلاس M2 (10000 بار، دستی + هیبریدی الکتریکی)

• ضمانت عمر: هنگامی که عمر مکانیکی به کلاس M2 می رسد (10000 بار)، عملکرد کلید همچنان الزامات استاندارد را برآورده می کند.

• پشتیبانی خدمات: راهنمایی نصب، آموزش تعمیر و نگهداری و تامین قطعات یدکی را ارائه دهید (پشتیبانی را می توان از طریق وب سایت رسمی Richge یا خدمات مشتری دریافت کرد).

VII. راه های به دست آوردن اطلاعات دقیق

    برای دریافت دفترچه راهنمای محصول کامل کلید اتصال زمین فشار قوی داخلی Richge Technology (شامل پارامترهای مدل خاص، نقشه‌های نصب، گزارش‌های آزمایش)، می‌توانید از روش‌های زیر استفاده کنید:

1. از وب سایت رسمی Richge (www.richgeswitchgear.com) دیدن کنید و در بخش «محصولات ولتاژ بالا» یا «دانلود فنی» پرس و جو کنید.

2. با بخش فروش Richge تماس بگیرید (WhatsAPP: +86 189 5893 8078) و شرایط مورد نیاز (مانند سطح ولتاژ، نیاز به کنترل الکتریکی) را توضیح دهید.

3. برای درخواست راه حل فنی سفارشی، یک ایمیل به ایمیل خدمات مشتری Richge ارسال کنید.
