نام تجاری: SOLH توسط Richge Technology

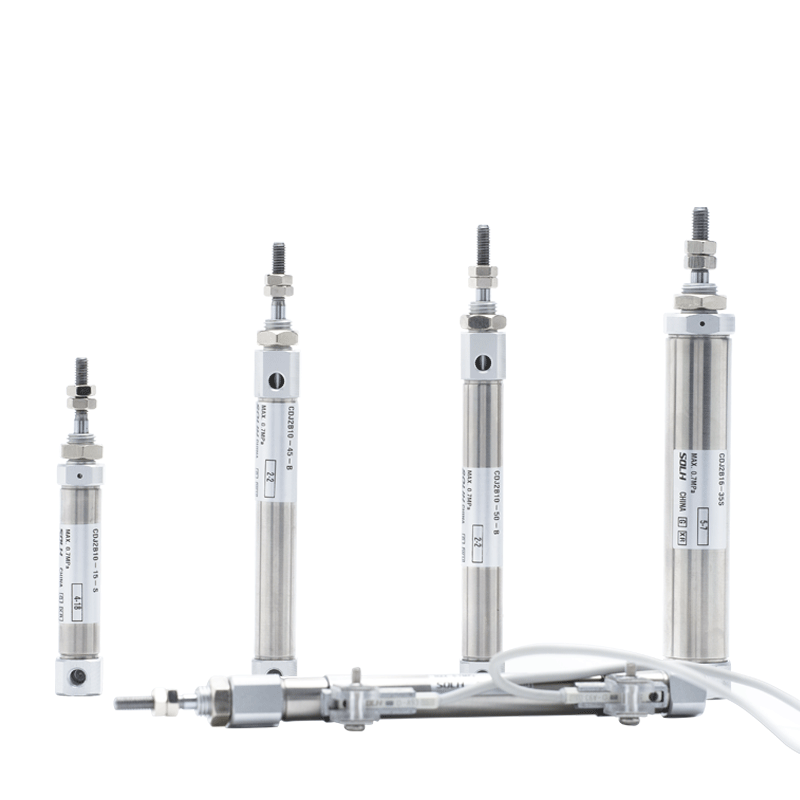

سری SOLH CDJ2 یک سیلندر مینی استیل ضد زنگ از نوع قلمی مجهز به حلقه مغناطیسی است که کاملاً با سری SMC CJ2 قابل تعویض است. اندازه سوراخ: φ6 / 10 / 16 میلی متر. ویژگی های برجسته: طرح کلی بسیار فشرده، ساختار سبک وزن، مقاومت در برابر خوردگی و عملکرد پایدار با فرکانس بالا با سرعت بالا. به طور گسترده در ایستگاه های فضای محدود الکترونیک، پزشکی، پردازش مواد غذایی و اتوماسیون دقیق استفاده می شود. محرک خطی مینیاتوری اصلی.
1. مشخصات استاندارد: مطابق با استاندارد ابعادی سیلندر مینی SMC (غیر استاندارد ISO)، ابعاد نصب جهانی در صنعت.
2. جنس: بشکه و میله پیستون فولاد ضد زنگ 304، ضد زنگ و مقاوم در برابر خوردگی، مناسب برای محیط های تولید مرطوب، اسید ضعیف، قلیایی ضعیف و تمیز.
3. ساختار: بشکه گرد مستقیم، کلاهک های انتهایی چین دار، طراحی بدون میله، حجم بسیار کوچک. CDJ2-16×100 فقط تقریباً 120 گرم
4. انواع عملیات
-- CDJ2B عملکرد دوگانه: تامین هوا در هر دو طرف، مدل استاندارد جهانی
- CDJ2E تک بازیگری: بازگشت بهار. CDJ2ET: گسترش بهار
- CDJ2KB غیر چرخشی: میله پیستون شش ضلعی برای موقعیت یابی دقیق و ضد پیچش
5. کوسن: کوسن لاستیکی استاندارد. بالشتک هوا (پسوند Z) برای کاربردهای با سرعت بالا برای کاهش ضربه و سر و صدا اختیاری است.
6. آب بندی: مهر و موم کم اصطکاک با شیار مخزن روغن. فشار شروع کم (0.06 مگاپاسکال)، عملکرد بدون روغن، عمر مفید ≥5 میلیون چرخه.
7. تشخیص موقعیت: حلقه مغناطیسی داخلی، سازگار با کلیدهای مغناطیسی سری M9B / A93 / Z73 برای نظارت بر موقعیت پیستون.

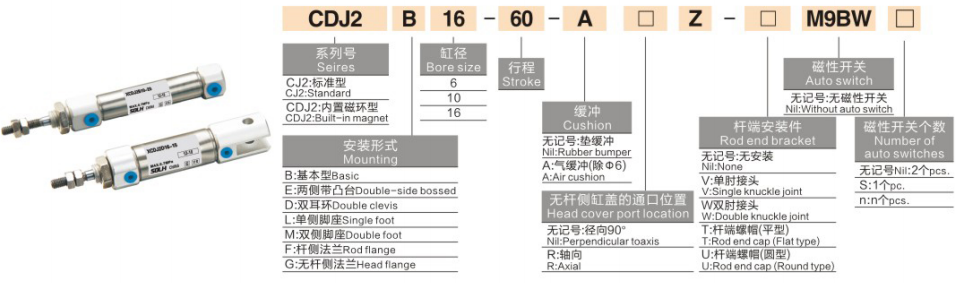

1. مثال مدل：CDJ2B16-50Z-B
|
بخش |
کد |
تعریف کد |
| CDJ2 |
کد سری |
مینی سیلندر استیل ضد زنگ با آهنربای داخلی |
| B / E / ET / KB |
نوع اقدام |
B=دوبازیگری E=بازگشت بهار تک بازیگری ET=Single Acting Spring Extend KB=دو عمل غیر چرخشی |
|
16 |
اندازه سوراخ (میلی متر) |
6/10/16 |
|
50 |
ضربه استاندارد (میلی متر) |
حداکثر 200 میلی متر اثر دوگانه؛ حداکثر 100 میلی متر تک اقدام |
|
Z |
گزینه کوسن |
خالی = کوسن لاستیکی Z = بالشتک هوا (φ10/16 موجود) |
|
B |
سوئیچ Mount Groove |
A= شیار آهنگ. B= شیار نوار فولادی (متداول) |
2. نمونه های مرجع سفارش استاندارد
-- CDJ2B10-30-B：Bore10، stroke30، دو اثره، بالشتک لاستیکی، مجهز به آهنربا
-- CDJ2E6-15-B：Bore6، stroke15، بازگشت فنر تک بازیگری
-- CDJ2KB16-50-B：Bore16، stroke50، میله پیستون شش ضلعی غیر چرخشی
|
مورد پارامتر |
مشخصات استاندارد |
| محدوده حفاری |
φ6، φ10، φ16 میلی متر |
| فشار عملیاتی |
0.1 ~ 0.7 مگا پاسکال (تک بازیگر: 0.2 ~ 0.7 مگا پاسکال)؛ حداقل فشار شروع 0.06MPa |
| فشار اثبات |
1.05 مگاپاسکال |
| دمای محیط |
-10 ~ 70 + ℃؛ 0 ~ + 60 ℃ در صورت نصب کلیدهای مغناطیسی |
| سرعت عملیات |
50 ~ 750 میلی متر بر ثانیه |
| کوسن |
بالشتک لاستیکی استاندارد؛ بالشتک هوا (Z) اختیاری برای φ10/16 |
| موضوع بندر هوایی |
M5×0.8 برای همه سوراخ ها |
| روغن کاری |
عملکرد بدون روغن از قبل چرب شده در دسترس است |
| تحمل سکته مغزی |
± 1.0 میلی متر |
1. دو بازیگر CDJ2B
|
سوراخ (میلی متر) |
رانش (N) |
نیروی کشش (N) |
تقریبا بار افقی (کیلوگرم) |
|
6 |
14 |
12 |
0.7 |
|
10 |
39 |
35 |
1.9 |
|
16 |
98 | 88 | 4.9 |
2. CDJ2E تک بازیگری (بازگشت بهار @0.5MPa)
| سوراخ (میلی متر) |
رانش (N) |
نیروی بازگشت فنری (N) |
تقریبا بار افقی (کیلوگرم) |
| 6 | 12 | 3 | 0.6 |
|
10 |
36 |
7 |
1.8 |
| 16 |
92 |
18 |
4.6 |
1. لوازم جانبی نصب
-- B نوع پایه: نصب مستقیم از طریق رزوه های درپوش انتهایی (پرکاربردترین)
-- F فلنج: پایه فلنج سمت میله / سمت سر
-- L براکت پا: ثابت کردن تک پا
-- D میله دوتایی: قلاب دوتایی عقب (φ10/16)
-- E Boss mount: پایه های نصب چند جهته روی کلاهک های انتهایی
2. سری مشتقات اصلی
-- CDJ2B: بازی دوگانه استاندارد
- CDJ2E: تک اثر، جمع شدن فنر (انقباض خودکار پس از قطع هوا)
- CDJ2ET: تک اقدام، گسترش فنر (بعد از قطع هوا به طور خودکار گسترش می یابد)
-- CDJ2KB: میله پیستون شش ضلعی غیر چرخشی
- CDJ2RB: نسخه باریک نصب مستقیم بدون باس های نصب
1. انتخاب سوراخ: محاسبه نیروی رانش/بار مورد نیاز، ذخیره ≥50% حاشیه ایمنی. برای سرعت چرخه ای بالاتر، سوراخ کوچکتری را انتخاب کنید.
2. تایید ضربه: اضافه کردن حاشیه اضافی 10 ~ 20 میلی متر در سفر موثر. حداکثر سکته مغزی: 200 میلیمتر، تک اثر 100 میلیمتر.
3. تطبیق پیکربندی
-- نوع عمل: دو اقدام → B; جمع شدن فنر تک اثره → E; موقعیت یابی ضد پیچش → KB
-- بالشتک: عملکرد با سرعت بالا بالشتک هوایی Z را انتخاب کنید
- بازخورد موقعیت: مدل مجهز به آهنربا را انتخاب کنید، سوئیچ های مغناطیسی M9B/A93 را مطابقت دهید
سیلندر مینی قلمی از نوع فولاد ضد زنگ SOLH CDJ2 قابل تعویض با SMC CJ2 است، در انواع میله های شش ضلعی دو عملکرد، تک اثره و غیر چرخشی، بالشتک لاستیکی/هوا اختیاری، طراحی بدون روغن مقاوم در برابر خوردگی، تجهیزات الکترونیکی مینیاتوری با فرکانس بالا ایده آل برای دستگاه های الکترونیکی خودکار خطی و مواد غذایی پزشکی.
