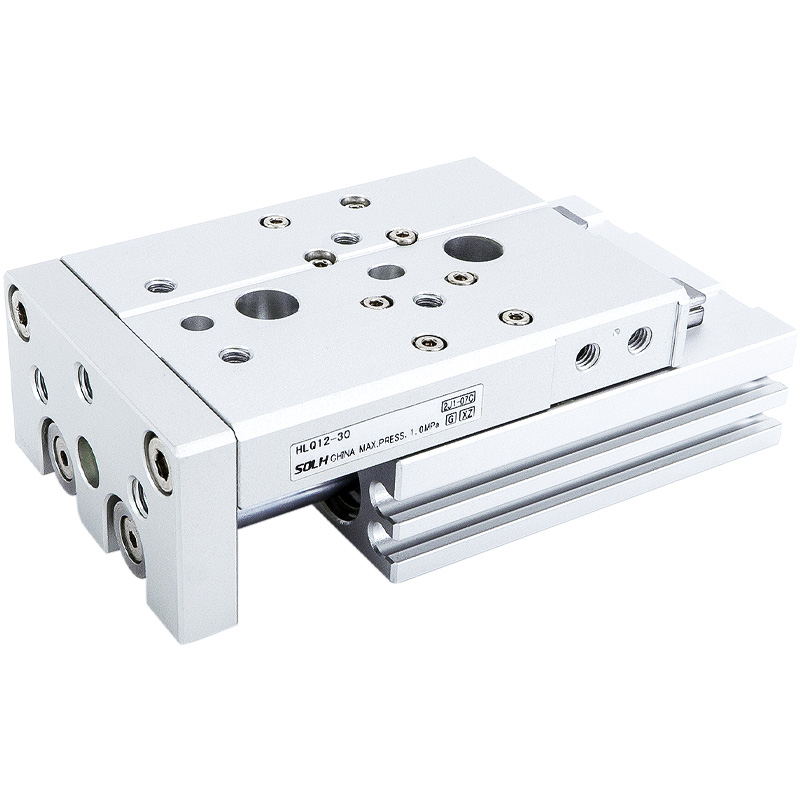

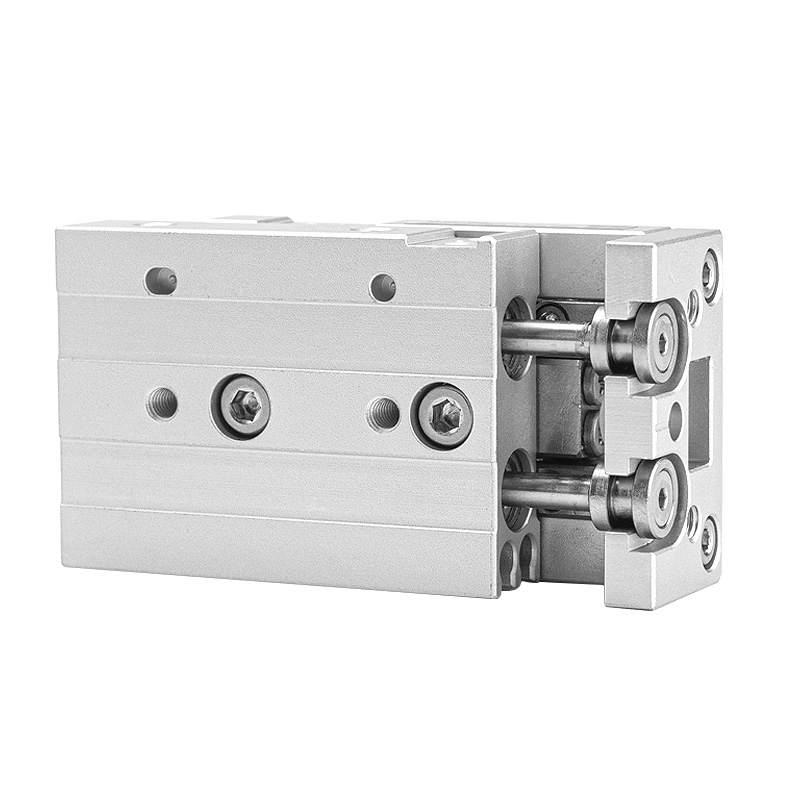

سیلندر کشویی دقیق دو شفت SOLH HLQ / HLQL ساختار هسته راهنمای خطی توپی چرخشی را اتخاذ می کند و حرکت رفت و برگشتی خطی صاف با دقت بالا و استحکام بالا را برای تجهیزات خودکار ارائه می دهد. دو نوع به ترتیب شرایط کاری با بار غیرعادی سبک - متوسط و سنگین را پوشش می دهند.
- نوع استاندارد HLQ: بدنه سیلندر که در کنار واحد اسلاید چیده شده است، عرض کلی فشرده است
- نوع متقارن HLQL: سیلندر مرکزی + دو ریل راهنما متقارن، سفتی فوق العاده بالا و ظرفیت ضد انحراف
- ساختار راهنما: راهنمای خطی توپ در حال چرخش. ریل تک برای سوراخ 6/8، ریل دوگانه موازی برای حفره ≥12
- حالت عملیات: حرکت رفت و برگشتی دوگانه
- محیط قابل اجرا: هوای فشرده با دقت فیلتراسیون ≥40μm
|
مورد پارامتر |
مشخصات مشخصات |
| اندازه سوراخ (میلی متر) |
6، 8، 12، 16، 20، 25 |
| محدوده ضربه استاندارد (میلی متر) |
10، 20، 30، 40، 50، 75، 100، 125، 150 |
| فشار عملیاتی |
0.15 ~ 0.7 مگاپاسکال |
| فشار تست اثباتی |
1.2 مگاپاسکال |
| دمای عملیاتی |
-20 ~ 70 ℃ |
| محدوده سرعت پیستون |
50 ~ 500 میلی متر بر ثانیه |
| تحمل سکته مغزی |
سکته مغزی ≤100mm: +1.0mm; سکته مغزی > 100 میلی متر: + 1.5 میلی متر |
| موضوع بندر هوایی |
سوراخ 6/8/12: M5×0.8; سوراخ 16/20/25: PT1/8 |
| حلقه مغناطیسی |
به صورت استاندارد داخلی (پسوند S)، سازگار با سنسورهای مغناطیسی CMSH / DMSH |
1. ریل های راهنمای توپ با چرخش دقیق دوگانه
- اصطکاک کم، حرکت فوق العاده صاف، صاف بودن برجسته و دقت موقعیت یابی تکراری. پوشش ضد زنگ یکپارچه ضد گرد و غبار برای افزایش عمر مفید.
2. مفصل شناور داخلی
- اتصال شناور الاستیک بین پیستون و واگن لغزنده نیروی جانبی و گشتاور خارج از مرکز را جبران می کند و از تغییر شکل میله پیستون و آسیب اضافه بار جلوگیری می کند.
3. طراحی میله پیستون موازی دوقلو
- رانش خروجی دو برابر، عملکرد ضد پیچش قدرتمند، چرخش صفر سکوی لغزنده تحت بار.
4. طرح نصب چند جهته
- سوراخ های نصب شده روی سطوح پایین، جلو و جانبی برای نصب سه طرفه. سوراخ های پین مکان یابی دقیق روی پایه برای نصب سریع و دقیق فیکسچر.
5. سطوح نصب جیگ 3 طرفه
- سوراخ های کوبیده شده برای ابزارسازی در قسمت بالایی و جلویی کشویی. قرار دادن سوراخ های پین در بالای نوار لغزنده برای تضمین دقت مکان یابی مجدد ثابت.
6. شیارهای سنسور پیش ماشینکاری شده
- شکاف های کشویی استاندارد در سمت سیلندر برای نصب سریع و موقعیت قابل تنظیم سوئیچ های نی مغناطیسی.
7. ترکیبات بافر و توقف بلوک های متنوع
- بافر هوای ثابت اختیاری، بافر هوا قابل تنظیم (A/AS/AF)، بافر کمک فنر هیدرولیک (B/BF). لوازم جانبی بلوک توقف محدود خارجی متعدد موجود است.

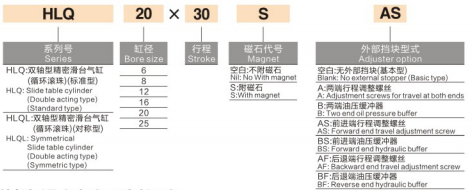

1. مدل نمونه: HLQ20×30SAS
-- HLQ = سری استاندارد دو شفت; HLQL = سری ریل دوقلوی متقارن با سفتی بالا
-- 20 = قطر سوراخ سیلندر (میلی متر)
-- 30 = طول حرکت نامی (میلی متر)
- S = حلقه مغناطیسی دائمی داخلی (پیکربندی استاندارد اجباری)
-- A = بافر هوای قابل تنظیم دو سر
AS = بافر هوای قابل تنظیم تک ضربه ای جلو
AF = بافر هوای قابل تنظیم تک حرکت برگشتی
-- B = بافر روغن هیدرولیک دو سر
BF = بافر روغن هیدرولیک تک حرکت برگشتی
| سوراخ (میلی متر) |
مساحت پیستون موثر (mm²) |
0.2 مگا پاسکال |
0.4 مگا پاسکال |
0.6 مگا پاسکال |
0.7 مگا پاسکال |
|
6 |
28.3 |
5.7 |
11.3 |
17.0 |
19.8 |
|
8 |
50.3 |
10.1 |
20.1 |
30.2 |
35.2 |
|
12 |
113.1 |
22.6 |
45.2 |
67.9 |
79.2 |
|
16 |
201.1 |
40.2 |
80.4 |
120.7 |
140.8 |
|
20 |
314.2 |
62.8 |
125.7 |
188.5 |
220.0 |
|
25 |
490.9 |
98.2 |
196.4 |
294.5 |
343.6 |
1. منطق انتخاب مدل
- نوع استاندارد HLQ: فضای نصب فشرده، بار متوسط کوچک، بار جانبی کم یا بدون خارج از مرکز
- نوع متقارن HLQL: بار سنگین، بار افست غیرعادی آشکار، استحکام بالا و الزامات دقت موقعیت یابی فوق العاده بالا
2. برنامه های کاربردی معمولی
موقعیت یابی دقیق، انتقال خودکار قطعه کار، ایستگاه های بستن پنوماتیک؛ به طور گسترده در الکترونیک 3C، خطوط تولید نیمه هادی، تجهیزات مونتاژ خودکار و ابزارهای آزمایش دقیق استفاده می شود.
سیلندر کشویی توپی چرخشی دو شفت SOLH HLQ / HLQL انواع استاندارد فشرده و متقارن با استحکام بالا دوگانه را با بافر هوا/هیدرولیک اختیاری، میله دوقلوی ضد پیچش و طراحی مفصل شناور، محرک خطی جهانی با دقت بالا برای تجهیزات بارگیری خودکار و موقعیتیابی متوسط و سنگین ارائه میکند.
