معرفی دقیق مدارشکن SF6 فناوری Richge

    Richge Technology عمدتاً بر تولید لوازم جانبی تابلو برق فشار ضعیف، اجزای تابلو برق فشار قوی و سری قطع کننده مدار داخلی/خارجی متمرکز است. در ادامه یک معرفی حرفه ای از کلیدهای مدار SF6 برای مرجع ارائه می شود.

I. بررسی اجمالی پایه مدار شکن SF6

    قطع کننده مدار SF6 یک قطع کننده مدار ولتاژ بالا است که از گاز هگزا فلوراید گوگرد (SF6) به عنوان عایق و رسانه خاموش کننده قوس استفاده می کند که به طور گسترده در زمینه های انتقال و توزیع سیستم های قدرت استفاده می شود.

ویژگی های اصلی:

• عملکرد عایق عالی: استحکام عایق گاز SF6 2.5-3 برابر هوا است که می تواند حجم تجهیزات را به میزان قابل توجهی کاهش دهد.

• ظرفیت خاموش کردن قوس برتر: رسانایی ستون قوس بالا، زمان قوس کوتاه (2-2.5 سیکل)، و ظرفیت شکست بزرگ (تا 80 کیلو آمپر).

• بدون خطر آتش سوزی: گاز SF6 غیر قابل اشتعال با ایمنی بالا است.

• عمر طولانی: عمر الکتریکی می تواند به بیش از 25 سال برسد، با چرخه نگهداری طولانی و فرکانس تعمیر و نگهداری کاهش یافته است.

II. اصل کار و ساختار

2.1 اصل کار

مکانیسم خاموش کننده قوس:

1. در حین باز کردن، کنتاکت های متحرک و استاتیک از هم جدا می شوند تا یک قوس ایجاد شود، که باعث می شود گاز SF6 در دمای بالا به اتم های S، F و یون های مثبت/منفی تجزیه شود.

2. مولکول‌های گاز SF6 الکترون‌های آزاد را جذب می‌کنند تا یون‌های منفی تشکیل دهند و رسانایی ستون قوس را کاهش دهند و انقراض قوس را تسریع کنند.

3. پس از خاموش شدن قوس، گاز حالت عایق اولیه خود را باز می گرداند.

گردش گاز:با اتخاذ اصل نوع گاز تحت فشار یا نوع خود انرژی، جریان گاز از طریق انرژی پیستون یا قوس برای خاموش کردن سریع قوس و بازیابی عایق ایجاد می شود.

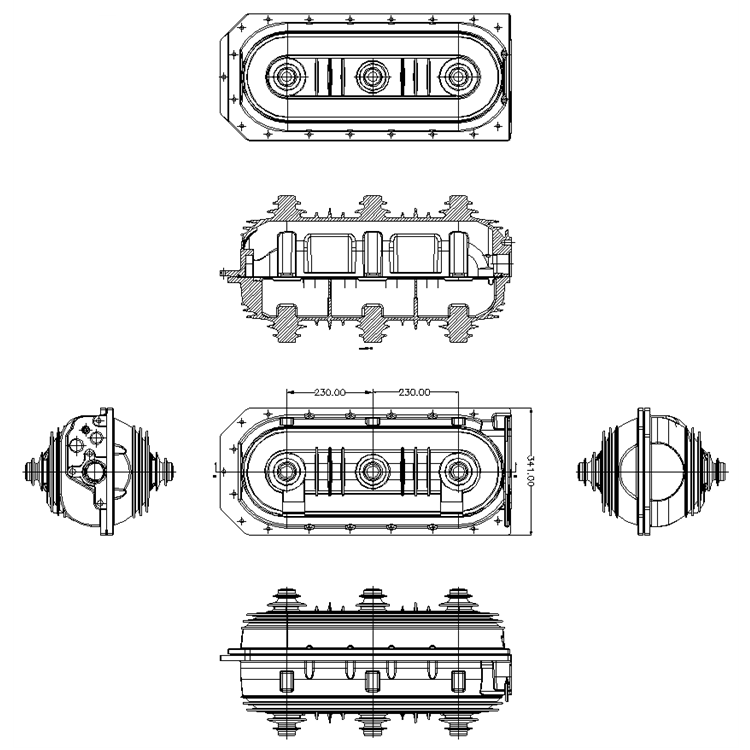

2.2 ساختار اصلی

III. انواع و پارامترهای فنی کلیدهای مدار SF6 تولید شده توسط Richge Technology

3.1 انواع اصلی

1. طبقه بندی بر اساس ساختار:

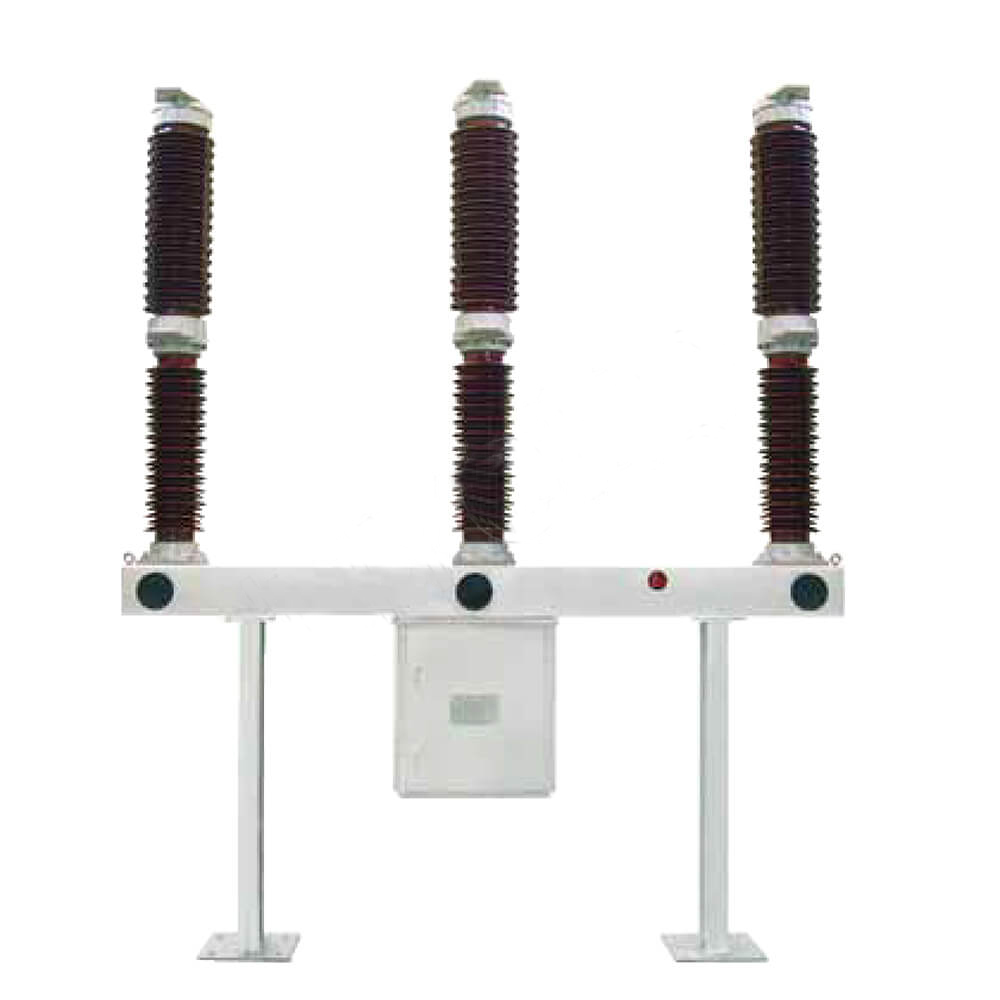

• نوع ستون چینی: سه فاز مستقل، حجم زیاد، مناسب برای مکان های بیرونی (مانند نوع FA4-550)

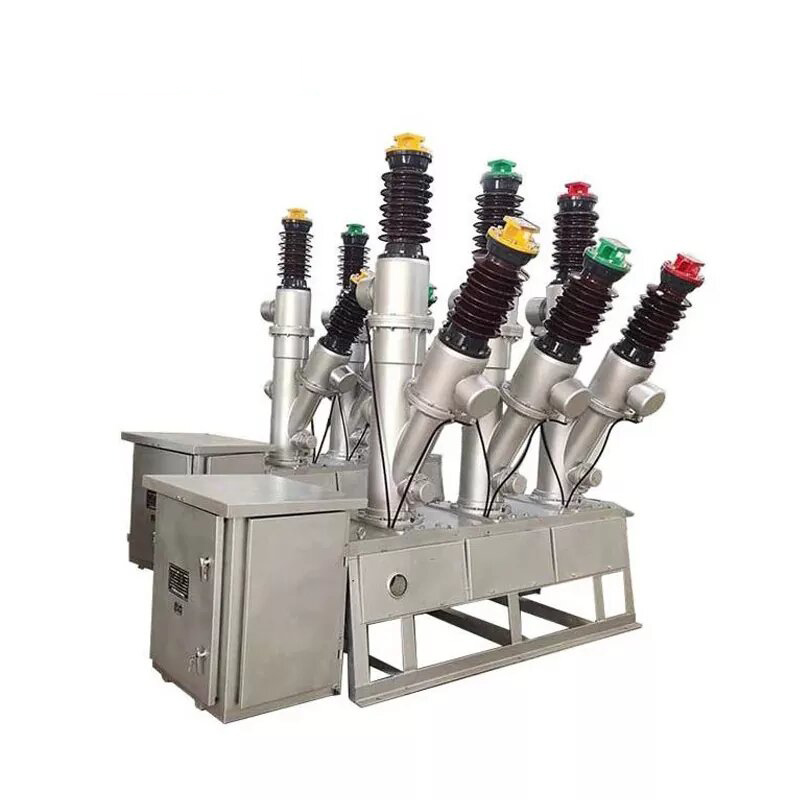

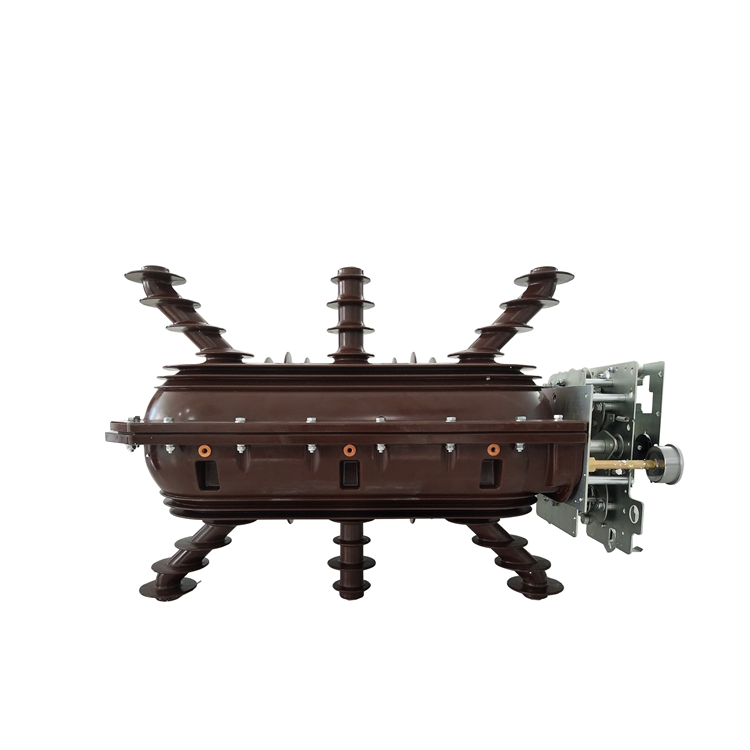

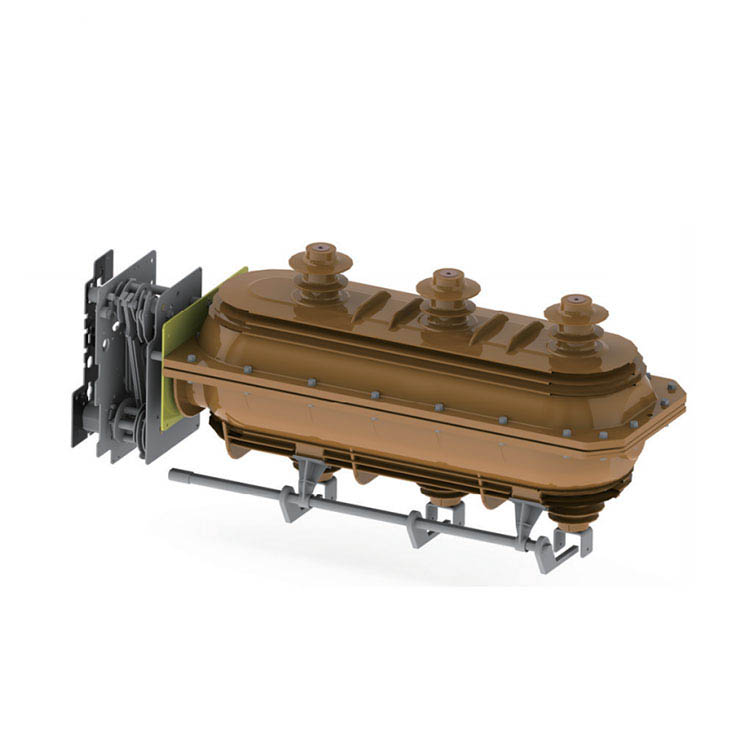

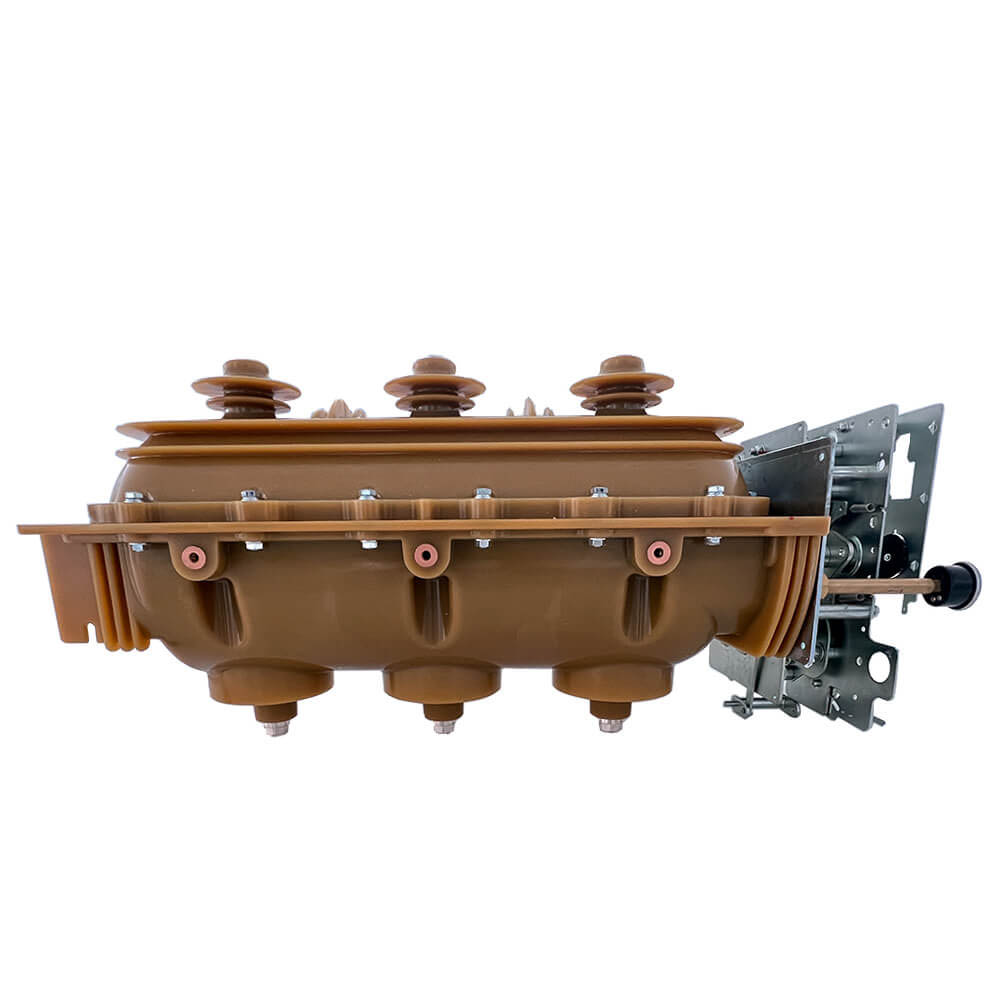

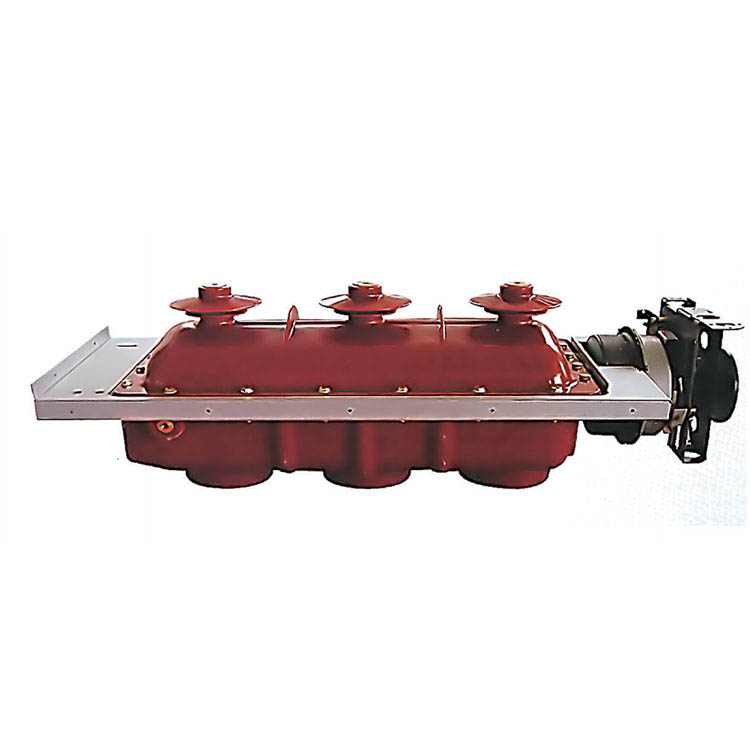

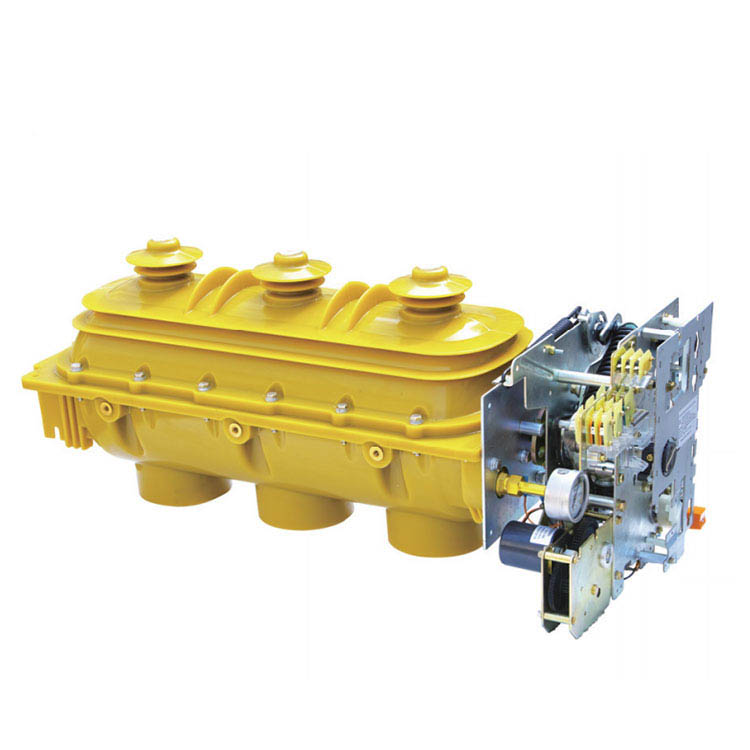

• نوع مخزن (نوع مخزن طبقه): مخزن مشترک سه فاز، ساختار فشرده، عملکرد لرزه ای خوب، تعمیر و نگهداری آسان

• مدار شکن در تجهیزات الکتریکی ترکیبی GIS: یکپارچه با جداکننده، کلید زمین و غیره در یک پوسته مهر و موم شده

2. طبقه بندی شده توسط روش خاموش کردن قوس:

• نوع تک فشار: فقط یک فشار در داخل محفظه خاموش کننده قوس، ساختار ساده، به طور گسترده استفاده می شود.

• نوع فشار دوگانه: با محفظه های هوای فشار بالا و پایین، عملکرد بهتر در خاموش کردن قوس، اما ساختار پیچیده

3.2 پارامترهای فنی کلیدی

IV. مزایا و سناریوهای کاربردی مدار شکن SF6

4.1 مزایای محصول

1. عملکرد شکست عالی: می تواند به سرعت قوس ها را خاموش کند، به سختی اضافه ولتاژ برش ایجاد کند و از تجهیزات و خطوط محافظت کند.

2. قابلیت اطمینان بالا: ساختار مهر و موم شده تاثیر محیط خارجی را کاهش می دهد، مناسب برای شرایط مختلف آب و هوایی سخت

3. سر و صدای کم: سر و صدای عملیات کمتر از 85dB است، محیط کار را بهبود می بخشد

4. مساحت کف کوچک: ساختار فشرده، به ویژه مناسب برای پست های شهری و مکان های محدود.

5. سطح هوش بالا: می تواند سیستم نظارت را برای نظارت بر چگالی گاز، دما و وضعیت عملکرد در زمان واقعی یکپارچه کند.

4.2 سناریوهای کاربردی

• سیستم انتقال نیرو: حفاظت و کنترل خطوط انتقال 500 کیلوولت و بالاتر از ولتاژ فوق العاده بالا

• پست: به عنوان تجهیزات حفاظتی ترانسفورماتورهای اصلی و شینه ها استفاده می شود

• شبکه برق صنعتی: توزیع برق با ولتاژ بالا برای نیروگاه های خود تامین شده در کارخانه های بزرگ، معادن و غیره.

• اتصال به شبکه انرژی جدید: تجهیزات حفاظتی برای ایستگاه های تقویت کننده در مزارع بادی و نیروگاه های فتوولتائیک

• شبکه برق شهری: جزء اصلی تابلو برق GIS فشرده

V. نقاط نصب و نگهداری

5.1 الزامات نصب

1. آماده سازی پایه:

• خطای تراز <1mm/m برای اطمینان از پایداری تجهیزات

• سیستم اتصال زمین عالی، مقاومت زمین <0.5Ω

2. تصفیه گاز:

• تشخیص نشت گاز قبل از نصب، میزان نشت سالانه باید <1‰ باشد

• تا کمتر از 133Pa تخلیه کنید و بیش از 2 ساعت نگه دارید، سپس پس از تایید عدم نشتی با گاز SF6 واجد شرایط پر کنید.

• فشار پر کردن گاز به شدت از الزامات کتابچه راهنمای محصول پیروی می کند، خطا در محدوده ± 0.02MPa کنترل می شود

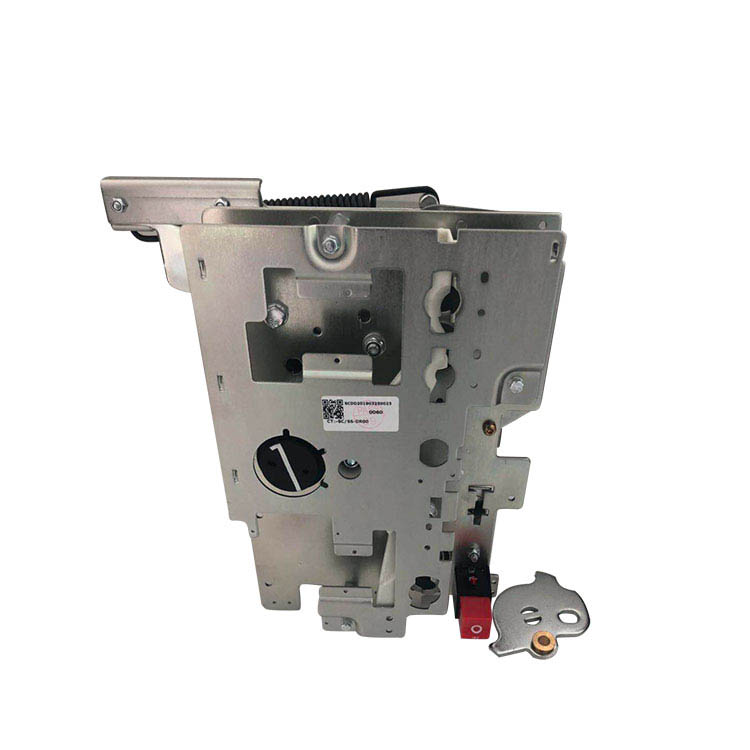

3. تنظیم مکانیسم:

• تنظیم زمان باز و بسته شدن و هماهنگ سازی الزامات فنی را برآورده می کند

• مکانیسم عملیاتی بدون پارگی انعطاف پذیر است

• سوئیچ کمکی با بازخورد سیگنال معمولی با دقت سوئیچ می شود

5.2 روش های نگهداری

موارد بازرسی منظم:

نگهداری ویژه:

• پر کردن گاز: هنگامی که فشار به مقدار هشدار کاهش می یابد (معمولاً 0.05 مگاپاسکال کمتر از فشار نامی)، گاز را به موقع پر کنید.

• تعویض گاز: پس از قطع شدن جریان خطای شدید، کیفیت گاز را بررسی کرده و در صورت لزوم تعویض کنید

• کالیبراسیون رله چگالی: کالیبراسیون را هر 2-3 سال یکبار انجام دهید

VI. Precautions and Safety Measures

1. مشخصات گاز SF6:

• SF6 خالص غیر سمی است، اما محصولات تجزیه قوس (مانند SO2، HF) سمی هستند، بنابراین تهویه در طول تعمیر و نگهداری ضروری است.

• از تماس گاز با پوست و مجاری تنفسی خودداری کنید، در صورت لزوم از تجهیزات محافظ استفاده کنید

2. ایمنی تعمیر و نگهداری:

• ابتدا باید برق را قطع کنید، قبل از تعمیر و نگهداری، برق و زمین را بررسی کنید

• قبل از آزاد کردن گاز SF6 فشار را به فشار گیج صفر کاهش دهید

• تهویه اجباری برای بیش از 15 دقیقه پس از باز کردن تجهیزات برای اطمینان از تخلیه گاز داخلی

3. الزامات حفاظت از محیط زیست:

• SF6 یک گاز گلخانه ای قوی است (مقدار GWP 23900)، بنابراین انتشار گازهای گلخانه ای باید به شدت کنترل شود.

• گاز زائد باید بازیافت و تصفیه شود و نباید مستقیماً در جو تخلیه شود

VII. خلاصه

    قطع کننده مدار SF6 با عملکرد عالی عایق و خاموش کردن قوس، به انتخاب اصلی تابلو برق فشار قوی در سیستم های قدرت مدرن تبدیل شده است، به ویژه مناسب برای سناریوهای انتقال و توزیع برق با ظرفیت بالا و سطح ولتاژ بالا.

درباره Richge Technology:

• این شرکت عمدتاً لوازم جانبی تابلو برق فشار ضعیف (مانند کانکتورهای مدار اصلی، کانکتورهای مدار کمکی، مکانیزم های عملیاتی و غیره)، قطعات تابلو برق فشار قوی (مانند قطعات عایق، کلیدهای اتصال زمین، مکانیزم های اینترلاک و ...) و سری قطع کننده مدار داخلی/خارج را تولید می کند.

• برای اطلاع از خط تولید کامل Richge، توصیه می شود از وب سایت رسمی آن (www.richgeswitchgear.com) دیدن کنید یا با بخش فروش آن تماس بگیرید (WhatsAPP: +86 189 5893 8078)
