سری HFY Air Gripper-Y نوع

گیره پنوماتیکی SOLH HFY نوع Y به عنوان یک جایگزین مقرون به صرفه قابل تعویض برای SMC MHC2 عمل می کند. توسط پیوند محوری تک پیستونی با تقویت گشتاور اهرمی هدایت می شود. دو نوع ارائه می‌شود: HFY دو عمل‌کرده و HFTY معمولی باز تک‌اثر. محدوده چرخش به +30 درجه / -10 درجه با مجموع زاویه چرخش موثر در حدود 40 درجه می رسد. دریچه‌های دریچه گاز قابل تنظیم داخلی، تنظیم سرعت مستقل را برای باز و بسته شدن امکان‌پذیر می‌کنند و دقت موقعیت‌یابی مجدد به 0.02± میلی‌متر می‌رسد. اندازه های سوراخ 6/10/16/20/25/32 میلی متر را پوشش می دهد. سه سطح نصب (پایین، جانبی، عقب) موجود است. حلقه های مغناطیسی داخلی با کلیدهای مغناطیسی CMSH و DS1-G برای بازخورد سیگنال محدود سازگار هستند. این برای بسته بندی بیرونی قطعات مینیاتوری گرد، منحنی و نامنظم تحت فضای نصب محدود و شرایط حمل بار سبک با فرکانس بالا ایده آل است. در حین انتخاب، توجه داشته باشید که گشتاور گیره با افزایش بیش از حد فک کاهش می یابد. ضریب ایمنی ≥1.5 برای تأیید بار مورد نیاز است. در مقایسه با MHC2 اصلی، HFY دارای زاویه نوسان کمی باریک‌تر است و در عین حال از نصب سه طرفه با عملکرد هزینه بالاتر پشتیبانی می‌کند. در صورت نیاز به بازه چرخش گسترده تر یا عملکرد نگهدارنده بسته به حالت عادی، MHC2 اصلی توصیه می شود.

ارسال استعلام

توضیحات محصول

گریپر پنوماتیکی چرخشی سری HFY نوع Y

نام تجاری: SOLH توسط Richge Technology

بررسی اجمالی محصول

سری SOLH HFY یک گیره چرخشی جمع و جور Y شکل است که توسط مکانیزم تک پیستونی و اهرم محوری هدایت می شود و جایگزین مستقیمی برای SMC MHC2 است. ویژگی های اصلی: تقویت گشتاور اهرمی برای نیروی گیره قوی، زاویه باز شدن نوسان بزرگ، بدنه باریک برای فضای نصب تنگ. ایده آل برای اجزای کوچک گرد، منحنی و نامنظم، به طور گسترده در الکترونیک، سخت افزار، قطعات پلاستیکی و ایستگاه های مونتاژ سبک استفاده می شود.

ساختار اصلی و اصل کار

1. انتقال: تک پیستون مجموعه اهرم محوری را فشار می دهد تا حرکت خطی را به حرکت نوسانی نوع Y تبدیل کند. ساختار اهرمی، گشتاور خروجی را برای بستن قوی تقویت می کند.

2. حالت های عملیات

-- HFY: عملکرد دوگانه (استاندارد) - کنترل هوای دو طرفه برای باز و بسته شدن

-- HFTY: گیره های تامین هوای معمولی تک اثر. فنر پس از کاهش فشار به طور خودکار باز می شود

3. زاویه چرخش: حداکثر باز 30 درجه، بیش از حد 10 درجه، کل چرخش موثر تقریبا. 40 درجه، فضای باز کافی برای چیدن قطعات را فراهم می کند.

4. ساخت و ساز: بدنه آلومینیوم آنودایز سخت، فک های با استحکام بالا، حلقه مغناطیسی داخلی. سه سطح نصب (پایین / جانبی / عقب). دریچه گاز قابل تنظیم یکپارچه برای کنترل مستقل سرعت.

5. دقت موقعیت: دقت موقعیت یابی را تکرار کنید ± 0.02 میلی متر، پایدار برای چیدن دقیق سبک.

قانون کدگذاری مدل کامل

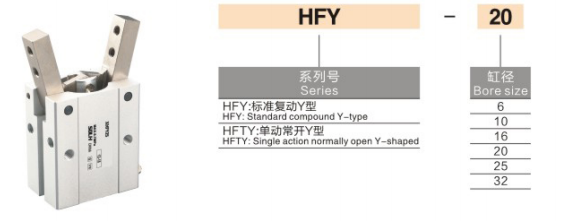

1. نمونه مدل：HFY20-M9BW

بخش	کد	تعریف
HFY / HFTY	کد سری HF	Y = گیره چرخشی دو عمله Y HFTY = Single Acting Normally Open
20	اندازه سوراخ (میلی متر)	6،10،16،20،25،32
-M9B	سوئیچ مغناطیسی	M9B (NPN) / M9N (PNP) کابل W=1 متر؛ کابل L=3 متر
پسوند سفارشی	ارتقاء اختیاری	-X فک کشیده -J پوشش ضد گرد و غبار

2. مرجع سفارش استاندارد

حفره 25 HFY25-M9BW، دو کاره، مجهز به سوئیچ مغناطیسی M9BW (کابل 1 متر).

مشخصات فنی هسته جهانی

مورد پارامتر	مشخصات استاندارد
پیکربندی فک	2 فک، حرکت نوسان محوری نوع Y
حالت عملیات	بازیگری دوگانه HFY; HFTY تک بازیگری NO
فشار عملیاتی	HFY: 0.15~0.7MPa HFTY: 0.25~0.7MPa (بهینه: 0.5MPa)
فشار اثبات	1.0 مگاپاسکال
دمای محیط	-20 ~ +70 ℃ (بدون یخ در داخل لوله کشی)
تکرار دقت موقعیت	0.02 ± میلی متر
حداکثر فرکانس عملیاتی	180 چرخه در دقیقه
موضوع بندر هوایی	سوراخ 6: M3×0.5 سوراخ 10~32: M5×0.8
روغن کاری	بدون روغن، فک های از پیش پر شده با گریس با عمر طولانی
نصب سوئیچ	شیارهای دایره ای دو طرفه، سازگار با CMSH / DS1-G
گزینه های نصب	نصب سه سطحی پایین، جانبی و عقب

میز گشتاور زاویه چرخش و بستن (@0.5MPa، فک استاندارد)

سوراخ (میلی متر)	مدل	زاویه چرخش باز/بستن	گشتاور بستن (N・cm)	حداکثر اکستنشن فک (میلی متر)	وزن خالص (گرم)
6	HFY6	30 درجه / -10 درجه	10	30	45
10	HFY10	30 درجه / -10 درجه	32	30	90
16	HFY16	30 درجه / -10 درجه	75	40	175
20	HFY20	30 درجه / -10 درجه	125	60	310
25	HFY25	30 درجه / -10 درجه	210	70	520
32	HFY32	30 درجه / -10 درجه	350	85	890

⚠️ نکته مهم: با افزایش طول کشش فک، گشتاور گیره کاهش می یابد. ضریب ایمنی ≥1.5 باید در طول محاسبه بار رزرو شود.

سناریوهای کاربردی ترجیحی

✅ HFY را اولویت بندی کنید اگر:

- قطعات کار از اجزای مینیاتوری گرد، قوسی شکل یا نامنظم هستند (پایانه های الکترونیکی، محفظه های پلاستیکی کوچک)

- نیاز به زاویه باز نسبتا بزرگ (~40 درجه) در پاکت نصب محدود

- طرح تجهیزات محدود به ارتفاع/عرض؛ ساختار چرخشی Y نسبت به گیره های موازی در فضای بیشتری صرفه جویی می کند

- بار سبک ≤5 کیلوگرم، دوچرخه سواری با فرکانس بالا، محرک مقرون به صرفه تقاضا

- برای ابزارهای سفارشی فشرده نیاز به نصب سه سطحی انعطاف پذیر دارید

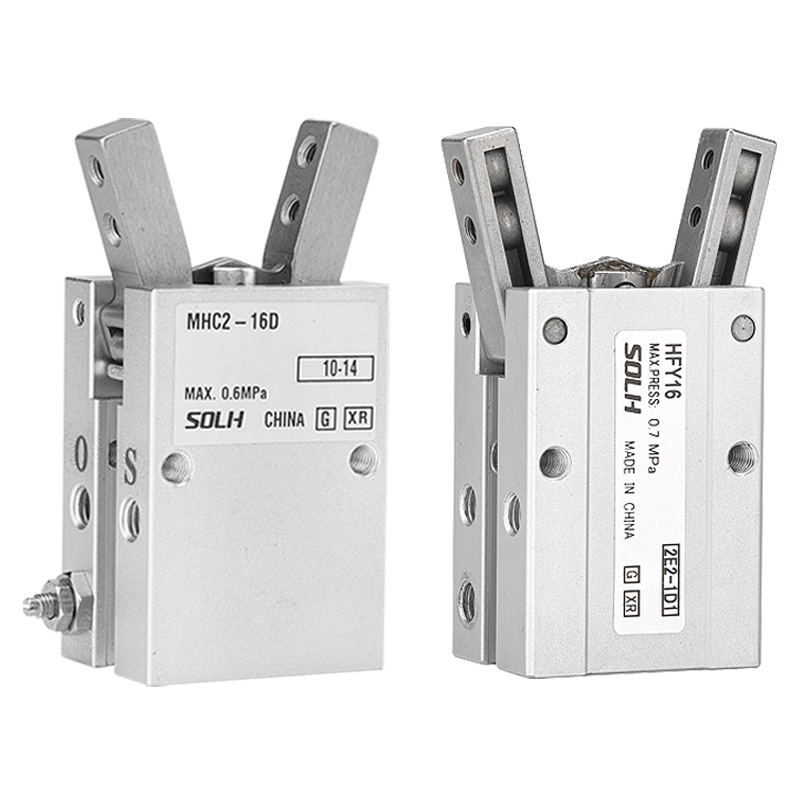

مقایسه انتخاب: HFY VS SMC MHC2

مورد مقایسه	سری HFY	MHC2 (SMC اصلی)
انتقال	تک پیستون + اهرم محوری	بادامک + اهرم راکر
نسخه های اکشن	بازیگری دو نفره / تک بازیگری NO	دو بازیگری / تک بازیگری NC
محدوده نوسان	+30 درجه/-10 درجه (مجموع ~40 درجه)	+45 درجه/-15 درجه (مجموع ~60 درجه)
گشتاور بستن	10 تا 350 نیوتن سانتی متر	15 تا 420 نیوتن سانتی متر
محدوده حفاری	6/10/16/20/25/32	6/10/16/20/25/32
سطوح نصب	سه طرف (پایین / کنار / عقب)	دو طرف (پایین / طرف)
سطح هزینه	عملکرد پر هزینه جایگزین داخلی	قیمت واردات بالا
قابلیت تعویض	ابعاد نصب مشابه، گشتاور کمی کمتر	مشخصات اصلی استاندارد با زاویه باز شدن بزرگتر

رهنمودهای انتخاب کلید

1. انتخاب سوراخ بر اساس جرم قطعه کار و گسترش فک

- بار سبک ≤1 کیلوگرم → ø6/10؛ بار متوسط 1~5 کیلوگرم → ø16~32

2. انتخاب حالت عملیات

-- تولید مداوم عمومی → HFY دو اثر

-- نیاز به باز شدن خودکار پس از قطع برق → HFTY تک عمل NO

3. چیدمان نصب

- نصب پیش فرض در پایین ترجیح داده می شود. پایه جانبی برای عرض باریک؛ پایه عقب برای ایستگاه های انتقال خط مونتاژ

4. تنظیم سرعت

- برای کنترل سرعت چرخش و جلوگیری از ضربه قطعه کار از دریچه‌های دریچه گاز قابل تنظیم داخلی استفاده کنید

5. بازخورد موقعیت

- کلیدهای مغناطیسی CMSH / DS1-G را روی شیارهای دوگانه نصب کنید تا حالت کاملاً باز و بسته را تشخیص دهد.

خلاصه یک جمله

گیره پنوماتیکی نوسان محوری نوع SOLH HFY ساختار تقویت کننده گشتاور اهرمی تک پیستونی را اتخاذ می کند، موجود در HFY دو اثره و تک اثره NO HFTY، نصب سه سطحی با دریچه گاز داخلی و شکاف سوئیچ مغناطیسی، جایگزین مقرون به صرفه برای MHC2 برای قطعات کوچک با فرکانس بالا و قطعات سخت تنظیم شده C و تجهیزات اتوماسیون پلاستیکی
