سیلندر سبک فوق کوتاه سری CG3 | سیلندر پنوماتیک پرسرعت فشرده نسل جدید

نام تجاری: SOLH توسط Richge Technology

1. بررسی اجمالی محصول و ویژگی های ساختاری اصلی

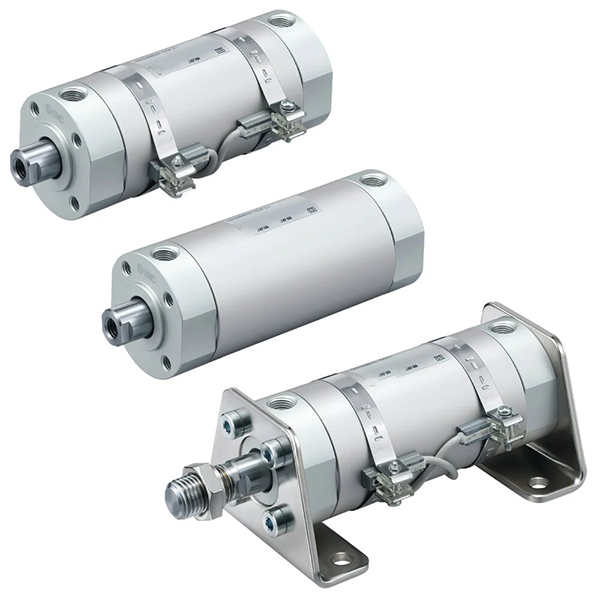

     سری SOLH CG3/CDG3 یک سیلندر پنوماتیک سبک وزن آلیاژ آلومینیومی فوق کوتاه نسل جدید است که به عنوان ارتقا و جایگزینی مستقیم برای سری سنتی CG1 عمل می کند. این محدوده حفره گسترده ای از φ20 تا φ100 میلی متر را پوشش می دهد، با حداکثر کاهش طول کلی 51 میلی متر و 24 درصد کاهش وزن در مقایسه با CG1. با بدنه بسیار جمع و جور، وزن فوق العاده سبک، عملکرد پرسرعت کم سر و صدا و طراحی بدون نیاز به تعمیر و نگهداری، کاملاً مناسب برای سناریوهای با بار متوسط ​​و سبک، عملکرد طولانی مدت، فرکانس بالا و سناریوهای فضای محدود است که به طور گسترده در خطوط تولید خودکار، تجهیزات الکترونیکی، ماشین آلات بسته بندی و سیستم های اتوماسیون صنعتی سبک استفاده می شود.

  1.1 استاندارد صنعت و قابلیت تعویض قوی

     سری CG3 که بر اساس نسل جدید استاندارد سیلندر گرد نوع کوتاه SMC توسعه یافته است، قابلیت تعویض عالی با سری CG1 قدیمی را دارد و در عین حال به ابعاد کلی فشرده‌تر دست می‌یابد، به طور موثر تجهیزات قدیمی را ارتقا می‌دهد و چیدمان مکانیکی را بدون تغییر ساختاری پیچیده بهینه می‌کند.

  1.2 ساختار مواد سبک وزن ممتاز

     اتخاذ آلیاژ آلومینیوم با استحکام بالا برای لوله سیلندر و پوشش های انتهایی، جفت شده با میله پیستون هارد کروم. فرمول مواد بهینه شده وزن کلی را تا 24 درصد در مقایسه با CG1 کاهش می دهد، که دارای استحکام ساختاری بالا، اتلاف حرارت عالی و مقاومت در برابر تغییر شکل قوی است و عملکرد طولانی مدت با فرکانس بالا را تضمین می کند.

  1.3 ساختار فشرده یکپارچه و لوله کشی انعطاف پذیر

     لوله سیلندر یکپارچه و ساختار پوشش انتهایی با طراحی قفل رزوه جداسازی، مونتاژ و نگهداری روزانه را ساده می کند. طرح نوآورانه لوله کشی 4 طرفه (فاصله 90 درجه) آزادی فوق العاده بالایی را برای نصب و لوله کشی فراهم می کند، گلوگاه نصب فضای باریک تجهیزات را حل می کند و از طرح های چیدمان مکانیکی متنوع پشتیبانی می کند.

  1.4 انواع حرکت متنوع برای پوشش کامل سناریو

     • بازی دوگانه (CG3B): حرکت رفت و برگشتی ورودی هوای دو طرفه، جهانی ترین نوع استاندارد برای رانندگی خطی خودکار معمولی.

     • تک بازیگری (CG3S/T): S = بازگشت بهار، T = گسترش بهار. تنظیم مجدد خودکار پس از قطع برق برای سناریوهای اینترلاک ایمنی و تنظیم مجدد اضطراری.

     • میله دوبل (CG3W): حرکت همزمان میله دو سر، ضربه موثر دو برابری و مقاومت پیچشی عالی برای مکانیسم های اتصال و موقعیت یابی خاص.

     • میله غیر چرخشی (CG3K): میله پیستون ضد پیچش شش ضلعی، چرخش صفر در حین کار برای تضمین موقعیت یابی مکرر با دقت بالا.

  1.5 بافر بهینه شده و سیستم آب بندی پیشرفته

     بافر لاستیکی با الاستیسیته بالا (N) برای جذب شوک اولیه و کاهش نویز. بافر هوای اختیاری نوع A برای عملکرد مکرر با سرعت بالا برای از بین بردن ضربه نهایی و افزایش عمر مفید. این سیلندر مجهز به حلقه آب بندی کامپوزیت کم اصطکاک و شیار داخلی ذخیره روغن، دارای فشار شروع فوق العاده کم، عملکرد پایدار و عملکرد تعمیر و نگهداری بدون روغن، با عمر مفید بیش از 8 میلیون سیکل است.

  1.6 پیکربندی القایی هوشمند

     مدل CDG3 دارای حلقه مغناطیسی داخلی است که با کلیدهای مغناطیسی سری M9B/A93/Z73 برای تشخیص موقعیت پیستون در زمان واقعی و کنترل اتصال سیگنال خودکار PLC سازگار است. نسخه غیر مغناطیسی CG3 برای حرکت چرخه ای ساده بدون نیاز به تشخیص موقعیت قابل استفاده است.

2. قوانین نامگذاری مدل و نمونه های سفارش را کامل کنید

 1. ساختار مدل معمولی: CDG3BN25-100Z

  2. نمونه های سفارش استاندارد

     • مدل نخ زن مغناطیسی دو کاره: CDG3BN32-200Z (ف32 سوراخ، سکته مغزی 200 میلی متر، مجهز به مغناطیسی، نخ انتهای میله زن)

     • مدل برگشت فنر تک بازیگر مغناطیسی: CDG3S40-100Z (ف40 سوراخ، ضربه 100 میلی متری، تنظیم مجدد فنر تک اقدام، مجهز به مغناطیسی)

     • مدل دقیق مغناطیسی غیر چرخشی: CDG3K50-150Z (ف50 سوراخ، سکته مغزی 150 میلی متر، میله ضد پیچش شش ضلعی)

3. پارامترهای فنی اصلی (نوع استاندارد)

4. داده‌های رانش و کشش نظری 0.5 مگا پاسکال

  4.1 میز رانش و کشش دو اثر (CG3B).

  4.2 جدول عملکرد تک بازیگری (CG3S Spring Return).

5. انواع نصب و مدل های مشتق شده

 5.1 روش‌های نصب جهانی متنوع

     • نوع B پایه: نصب مستقیم از طریق رزوه های پوشش انتهایی، جهانی ترین و مقرون به صرفه ترین روش نصب برای رانندگی خطی استاندارد.

     • L Foot Mount: ثابت شده توسط براکت پایه محوری، به ویژه برای نصب جانبی و سناریوهای ثابت افقی طراحی شده است.

     • پایه فلنج F/G: نصب صاف فلنج جانبی سمت میله / بدون میله برای موقعیت ثابت عمودی و تثبیت بار سنگین.

     • C/D Clevis Mount: اتصال تک گیره / دو شاخه مناسب برای سازه های مکانیکی نوسانی و پیوندی.

     • E Trunnion Mount: نصب بند کناری بدون میله، ایده آل برای شرایط کاری چرخاندن و چرخاندن.

  5.2 سری مشتقات هسته ای

     • CDG3B: نوع دو اثر مغناطیسی (مدل معمولی استاندارد)

     • CDG3S/T: نوع تک اثر مغناطیسی (بازگشت فنری / گسترش فنر)

     • CDG3W: مغناطیسی میله دوتایی نوع دو اثره

     • CDG3K: نوع میله شش ضلعی مغناطیسی غیر چرخشی

     • CDG3R: نوع نصب مستقیم فوق العاده نازک برای ایستگاه های تجهیزات با فضای محدود

6. مقایسه انتخاب CG3 در مقابل CG1

7. راهنمای انتخاب سریع 3 مرحله ای

     1. انتخاب حفره: اندازه سوراخ مناسب را با توجه به وزن بار واقعی انتخاب کنید، حداقل 50٪ حاشیه ایمنی را رزرو کنید. سری CG3 را برای شرایط کاری با بار سبک و فضای محدود در اولویت قرار دهید.

     2. انتخاب سکته مغزی: سکته مغزی واقعی را به اضافه 10 ~ 20 میلی متر حاشیه ایمنی تنظیم کنید. قوانین استاندارد ضربه زدن را دنبال کنید: دو عمل ≤300mm، تک اقدام ≤100mm.

     3. پیکربندی عملکردی: B را برای حرکت رفت و برگشتی متعارف دو اثره انتخاب کنید. S برای سناریوهای ایمنی تنظیم مجدد فنر تک اقدام؛ K برای موقعیت یابی ضد پیچ ​​خوردگی با دقت بالا. بافر هوای نوع A را برای عملکرد با سرعت بالا (> 500 میلی متر بر ثانیه) برای کاهش ضربه و نویز انتخاب کنید. مدل مغناطیسی CDG3 را با سوئیچ‌های M9B/A93 برای تشخیص موقعیت واقعی و کنترل خودکار انتخاب کنید.

خلاصه یک جمله

     سیلندر سبک وزن فوق‌العاده کوتاه نسل جدید SOLH CG3 دارای بدنه سبک وزن فوق‌العاده فشرده، عملکرد پر سر و صدای کم، عملکرد بدون نیاز به روغن و روش‌های نصب متنوع، ارائه راه‌حل‌های حرکت خطی با کارایی بالا و صرفه‌جویی در فضا برای تجهیزات خودکار با فرکانس بالا با بار متوسط ​​و سبک است.
