نام تجاری: SOLH توسط Richge Technology

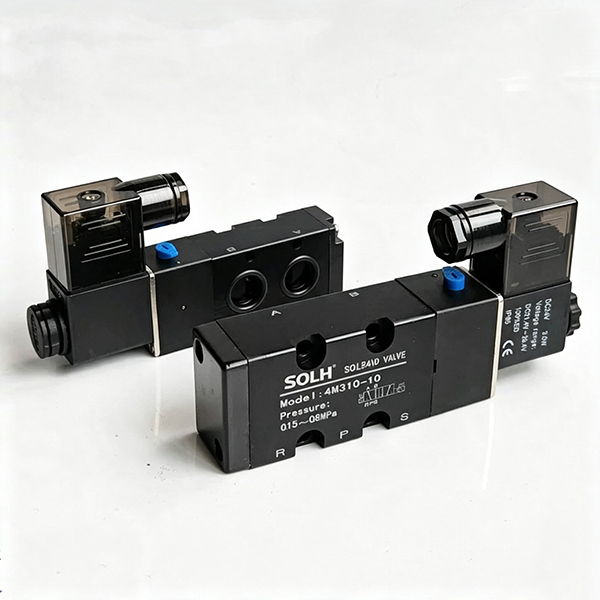

سری SOLH 4M حرفه ای استشیر برقی صفحه ای 5/2 راه استاندارد NAMUR به ویژه برای کنترل خودکار محرک پنوماتیک طراحی شده است. این کاملاً مطابق با استانداردهای بین المللی نصب جانبی NAMUR با سوراخ های نصب استاندارد در کف شیر است. این شیر را می توان مستقیماً لمینت کرد و در کنار شیرهای توپی پنوماتیک و محرک های شیر پروانه ای بدون لوله های هوای آداپتور میانی نصب کرد. به طور انحصاری برای مدارهای کنترل اتوماتیک سوپاپ استفاده می شود، به طور کامل با استانداردهای سری Airtac 4M مطابقت دارد و از نظر ساختاری با شیرهای برقی معمولی نوع لوله 4 ولت متفاوت است.
1.1 مشخصات محصول اصلی
• حالت عملکرد: 5/2 راه (5 پورت 2 موقعیت)
• ساختار درایو: نوع قرقره پیلوت داخلی، عملکرد بدون روغن کاری
• استاندارد نصب: نصب جانبی استاندارد NAMUR (پایه یکپارچه با مدارهای هوای P/A/B/R1/R2)
• مدل های اصلی: 4M210-08، 4M210-06، 4M110-06
1. منطق کدگذاری: 4M [Size Code] [Control Code] [Function Code] - [Port Thread]
|
بخش کد |
تعریف تفصیلی |
|
4M |
سری شیر برقی 5/2 طرفه صفحه ای استاندارد NAMUR |
|
1/2/3 |
مشخصات اندازه: سری 1=100، سری 2=200، سری 3=300 |
|
1/2 |
حالت کنترل: 1 = کنترل الکتریکی واحد (تنظیم مجدد بهار). 2=کنترل برقی دوبل (چفت حافظه) |
|
0/3 |
نوع تابع: 0=نوع معمولی باز. 3=مرکز بسته (به ندرت استفاده می شود) |
|
M5 / 06 / 08 / 10 |
اندازه رزوه ورودی و خروجی هوای خارجی |
2. نمونه مدل
4M210-08: سایز 200، تک کنترل برقی با ریست فنری، پورت رزوه خارجی PT1/4
3. لیست مشخصات مدل اصلی سری کامل
|
مشخصات اندازه |
کنترل برقی واحد (تنظیم مجدد فنری) |
کنترل الکتریکی دوگانه (حافظه خود قفل شونده) |
موضوع منبع هوای خارجی |
|
4M100 |
4M110-M5/06 |
4M120-M5/06 |
M5 / PT1/8 |
|
4M200 (متداول ترین) |
4M210-06/08 |
4M220-06/08 |
PT1/8 / PT1/4 |
|
4M300 |
4M310-08/10 |
4M320-08/10 |
PT1/4 / PT3/8 |
|
مورد پارامتر |
مشخصات |
|
محدوده فشار کاری |
0.15～0.8 مگا پاسکال |
|
فشار اثبات |
1.2 مگا پاسکال |
|
محیط کار |
هوای فشرده فیلتر شده (دقت فیلتر ≥40μm) |
|
محدوده دمای کاری |
-20 درجه سانتیگراد～+70 درجه سانتیگراد |
|
حداکثر فرکانس عمل |
5 بار در ثانیه |
|
برق کویل AC |
220 ولت / 110 ولت / 24 ولت؛ 3.5～4VA |
|
برق کویل DC |
24 ولت / 12 ولت؛ 2.5 وات |
|
درجه سیم کشی و حفاظت |
سوکت DIN / نوع سرب سیم، IP65 ضد آب و ضد گرد و غبار |
|
پارامتر جریان 4M1 |
منطقه موثر 5.5~12mm²، Cv=0.31~0.67 |
|
پارامتر جریان 4M2 |
منطقه موثر 14~17mm²، Cv=0.78~1.0 |
|
پارامتر جریان 4M3 |
منطقه موثر 25~30mm²، Cv=1.4~1.68 |
• بندر هوایی یکپارچه NAMUR: قسمت پایینی شیر با پورت های هوای A/B تعبیه شده است. پس از اتصال به محرک، به طور خودکار به دو سوراخ ورودی هوای محرک متصل می شود. هیچ لوله هوای خارجی برای درگاه های A/B لازم نیست. فقط ورودی هوای P و درگاه های اگزوز R1/R2 نیاز به اتصال منبع هوای خارجی دارند که ساختار لوله کشی را ساده کرده و نقاط نشتی را کاهش می دهد.
• میله فشاری تست دستی داخلی: مجهز به دکمه رفع اشکال دستی در سمت شیر، پشتیبانی از تست باز و بسته شدن دستی شیر پس از خاموش شدن، مناسب برای نصب در محل، اشکال زدایی و نگهداری تجهیزات.
• ویژگی های حالت کنترل دوگانه: مدلهای کنترل الکتریکی دوگانه 4M×20 ساختار حافظه خود قفل شونده خاموش را برای حفظ موقعیت فعلی دریچه اتخاذ میکنند. مدلهای کنترل تک الکتریکی 4M×10 بهترتیب با نیروی فنر پس از خاموش شدن برق، بازنشانی مجدد میشوند، به ترتیب بازنشانی ایمنی و نیازهای حفظ موقعیت را برآورده میکنند.
• نصب منیفولد سازگار: دارای مشخصات پایه مشابه با سری 4 ولت (پایه منیفولد 4M100M/200M/300M). از تامین هوای متمرکز برای چندین شیر از طریق نصب منیفولد پشتیبانی می کند و همچنین می تواند مستقیماً روی یک محرک برای عملکرد مستقل نصب شود.
|
مورد مقایسه |
شیر صفحه ای 4M NAMUR |
شیر لوله معمولی 4 ولت |
|
روش نصب |
پایین مستقیماً روی محرک نصب می شود (استاندارد NAMUR) |
درج لوله جانبی، نصب شده با پایه منیفولد جداگانه |
|
طراحی بندر هوایی A/B |
درگاه اتصال داخلی داخلی، بدون لوله خارجی |
اتصال لوله خارجی در بالای بدنه شیر |
|
برنامه اصلی |
کنترل محرک شیر توپی پنوماتیک / شیر پروانه ای |
|
|
قابلیت تعویض پایه |
پایه منیفولد سری 4 ولت با همان مشخصات را به اشتراک بگذارید |
نمی توان مستقیماً روی محرک NAMUR نصب کرد |
• سیستم کنترل اتوماتیک سوپاپ: 4M210-08 مطابق با محرک پنوماتیک DA/SR + شیر توپی/پروانه ای، به طور گسترده در تجهیزات سوئیچینگ سیالات پتروشیمی، تصفیه آب و خط لوله استفاده می شود.
• سیستم یکپارچه جزیره Valve: برای تحقق بخشیدن به تامین هوای متمرکز و نصب یکپارچه چندین شیر برقی سری 4M برای خوشه های خط لوله خودکار، پایه منیفولد چند پیوندی 4M200M را اتخاذ کنید.
• تطبیق لوله کشی خط لوله: پورت های رزوه خارجی را با اتصالات مستقیم رزوه نر با اتصال سریع KQ2 وصل کنید تا به سرعت به خط لوله منبع هوا متصل شوید تا اتصال پایدار و بدون نشتی برقرار شود.
سری SOLH 4M یک شیر برقی 5/2 جهته استاندارد صفحه ای NAMUR برای محرک های پنوماتیکی است که دارای نصب مستقیم بدون لوله، عملکرد بدون روغن کاری و حفاظت IP65 است که جزء کنترلی پشتیبانی بهینه برای سوئیچینگ خودکار شیرهای توپی پنوماتیک و شیرهای پروانه ای است.
