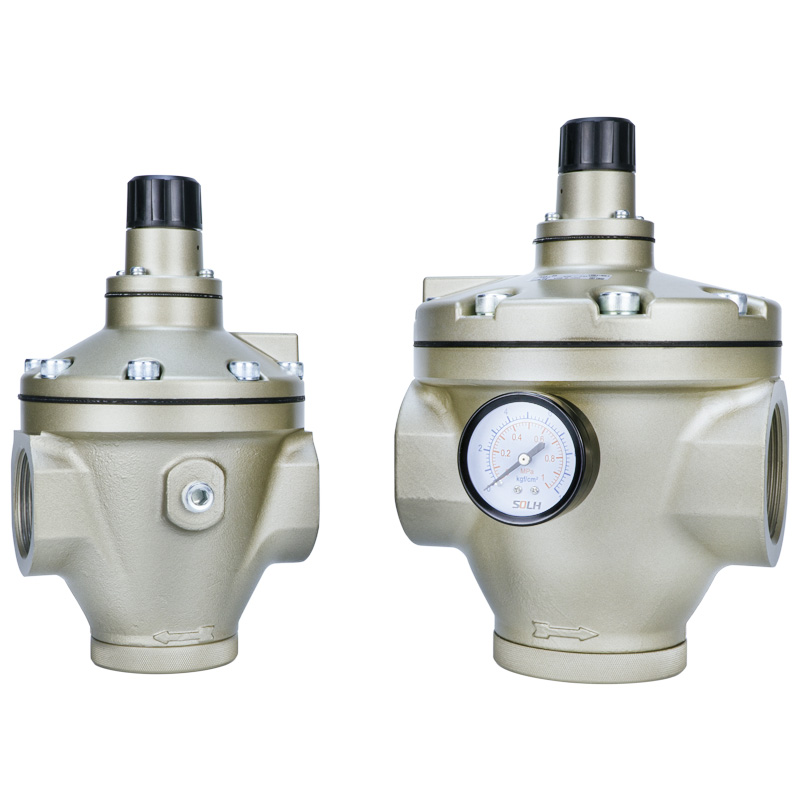

رگولاتور فشار عملیاتی پایلوت سری AR (SOLH توسط فناوری Richge)

برند:SOLH توسط Richge Technology (睿其格科技)

موقعیت یابی محصول

     رگولاتورهای آزمایشی SOLH AR مدل های کامل AR425/435/625/635/825/835/925/935 را پوشش می دهند. این سری با اتخاذ ساختار امداد خلبان داخلی، خطوط لوله اصلی هوا با فشار متوسط-بالا، جریان بزرگ، مسافت های طولانی و با دقت بالا را هدف قرار می دهد. در مقایسه با رگولاتورهای استاندارد با عملکرد مستقیم، دقت تنظیم بالاتر، توان عملیاتی بیشتر و عملکرد ضد فشار-نوسان قوی‌تر را ارائه می‌دهد.

ساختار و اصل کار

     ساختار: نوع خلبان داخلی با هوای خلبانی با خونریزی ثابت

     1. هوای فشرده ورودی به کانال جریان اصلی و مدار کنترل خلبان مستقل تقسیم می شود.

     2. فشار هوای خلبان دیافراگم را فشار می دهد تا دهانه قرقره اصلی را برای فشار خروجی پایدار تنظیم کند.

     3. عملکرد تسکین داخلی به طور خودکار فشار ثانویه اضافی را برای حفظ فشار خروجی ثابت تخلیه می کند.

     4. جریان هوای ثابت در حدود 5 لیتر در دقیقه پاسخ فوق العاده سریع و دقت تنظیم فوق العاده را تضمین می کند.

ویژگی های کلیدی محصول

     1. جریان بزرگ و درجه فشار بالا

     حداکثر فشار کاری به 1.0 مگاپاسکال با فشار 1.5 مگاپاسکال می رسد. اندازه پورت ها از 1/4 تا 2 اینچ متغیر است که کاملاً با خطوط اصلی کارخانه و سیستم های تامین هوای متمرکز مطابقت دارد.

     2. دقت تنظیم فوق العاده بالا

     هیسترزیس ≤0.02 مگاپاسکال و تکرارپذیری ≤0.01 مگاپاسکال. فشار خروجی حتی تحت تغییرات شدید فشار ورودی یا موج آنی جریان ثابت می ماند.

     3. محدوده فشار دوگانه در یک بدنه یکسان

     3.1 مدل پسوند 25: 0.05-0.83 مگاپاسکال برای کاربردهای صنعتی پرفشار عمومی

     3.2 مدل پسوند 35: 0.02-0.20 مگاپاسکال برای سناریوهای کنترل دقیق فشار پایین

     4. تسکین فشار بیش از حد خودکار یکپارچه

     بدون نیاز به شیر تسکین خارجی اضافی. ساختار کمکی داخلی، خروجی فشار را تثبیت می کند و از تاثیر فشار بر روی اجزای پنوماتیک پایین دست جلوگیری می کند.

     5. ساخت و ساز پایدار و سازگار با تعمیر و نگهداری

     دمای عملیاتی از -5 تا +60 درجه سانتیگراد متغیر است. بدنه آلیاژ آلومینیوم دایکاست از عملکرد بدون روغن کاری و جهت نصب دلخواه پشتیبانی می کند.

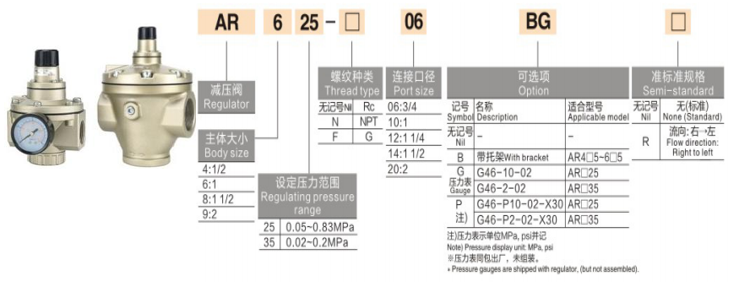

جدول مدل و مشخصات

پارامترهای فنی عمومی

     1. محیط قابل اجرا: هوای فشرده خشک یا روغن کاری شده

     2. حداکثر فشار ورودی: 1.0 مگاپاسکال

     3. مصرف مداوم خونریزی: تقریبا. 5 لیتر در دقیقه (ANR)

     4. پورت گیج استاندارد: رزوه 1/4 اینچی

     5. نوع ساختار: پایلوت داخلی، طرح امدادی با خونریزی ثابت

برنامه های کاربردی معمولی

     1. خطوط لوله اصلی هوای کارخانه و ایستگاه های تامین هوای متمرکز

     2. تجهیزات جریان بزرگ مجهز به سیلندرهای با سوراخ بزرگ، موتورهای هوا، دستگاه های دمش و خشک کردن هوا

     3. کنترل پنوماتیکی دقیق: تجهیزات تست، تجهیزات موقعیت یابی، کنترل کشش و پرس های هیدرولیک

     4. خطوط لوله با نوسان شدید فشار و انتقال هوا از راه دور

     5. سیستم های کاهش فشار دو مرحله ای از مخازن هوای پرفشار تا تجهیزات تولید فشار متوسط

خلاصه اصلی

     سری آزمایشی AR ساختار خلبان داخلی امدادی، ظرفیت جریان بزرگ، دقت بالا، محدوده فشار قابل انتخاب دوگانه و عملکرد تخلیه خودکار ثابت را یکپارچه می کند. این به عنوان راه حل بهینه تنظیم فشار برای تنه های هوای اصلی، تجهیزات پر جریان و مدارهای پنوماتیکی با فشار بالا با دقت بالا عمل می کند.

مقایسه انتخاب: مستقیم AR / Pilot AR / VEX1

     1. عملکرد مستقیم AR (AR20~60): جریان کوچک، هزینه اقتصادی، دقت تنظیم استاندارد برای مدارهای شاخه کوچک

     2. Pilot AR (AR425~935): جریان متوسط ​​تا بزرگ، با دقت بالا، اختصاص داده شده برای خطوط لوله اصلی هوای کارخانه

     3. سری VEX1: توان عملیاتی فوق العاده بزرگ، طراحی اگزوز 3 پورت، تنظیم فشار چند مرحله ای و عملکرد تسکین فوق العاده سریع
