سیلندر استپر سری RSQ | سیلندر توقف پنوماتیک با ارتفاع ثابت

نام تجاری: SOLH توسط Richge Technology

1. بررسی اجمالی محصول و ویژگی های ساختاری اصلی

     سری SOLH RSQ یک استوانه با ارتفاع ثابت است که برای تعیین موقعیت خودکار خط نقاله و محدود کردن قطعه کار طراحی شده است. اندازه‌های حفره از φ12 تا φ50 میلی‌متر با ضربات استاندارد از 10 میلی‌متر تا 30 میلی‌متر را پوشش می‌دهد. سیلندر RSQ با ساختار سفت و سخت با ارتفاع ثابت، بافر داخلی، 10 نوع انتهایی میله ای اختیاری و نصب کلید مغناطیسی 4 طرفه، راه حل های توقف کم هزینه و با قابلیت اطمینان بالا را برای مسدود کردن ایستگاه نقاله، موقعیت پالت و محدود کردن قطعه کار ارائه می دهد که به عنوان یک جزء استاندارد انتقال هسته برای سیستم های خودکار عمل می کند.

  1.1 ساختار صلب با ارتفاع ثابت

     متفاوت از سری RSG قابل تنظیم ارتفاع، سری RSQ از طراحی ارتفاع ثابت غیر قابل تنظیم استفاده می کند. دارای ساختار ساده‌تر، استحکام کلی بالاتر و نصب سریع‌تر در محل، مطابقت کامل با چیدمان‌های ایستگاه با ارتفاع ثابت و حذف روش‌های کالیبراسیون ارتفاع است.

  1.2 سازگاری چند میله ای همه کاره

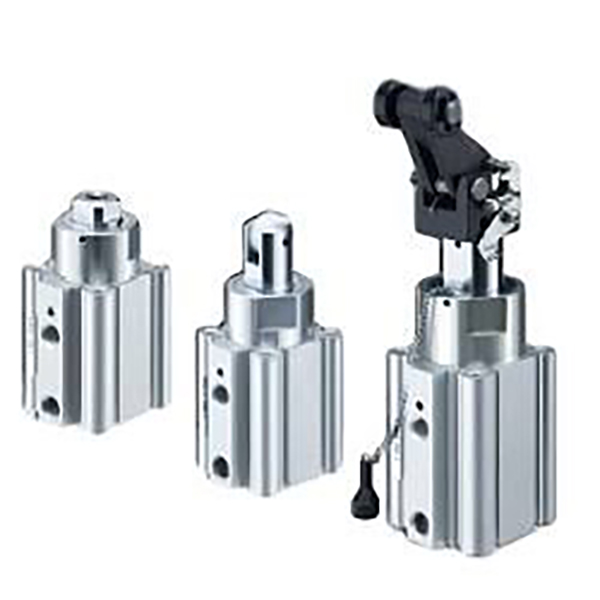

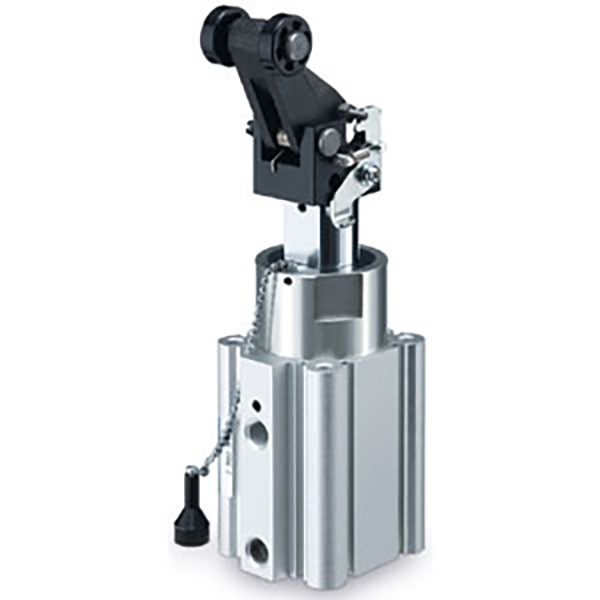

     مجهز به 10 نوع آپشن انتهایی میله ای از جمله میله گرد، برش اریب، سازه های غلتکی و اهرمی، پوشش کامل سناریوهای توقف بار سبک، متوسط ​​و سنگین. انواع اهرمی (L/B/C/D/E) از طراحی بافر هیدرولیک داخلی با جذب انرژی عالی و مقاومت در برابر ضربه قوی برای شرایط کاری با فرکانس بالا و ضربه سنگین استفاده می کنند.

  1.3 نصب انعطاف پذیر و چیدمان سوئیچ

     بدنه سیلندر از نصب سوئیچ مغناطیسی 4 طرفه (سازگار با کلیدهای سری D-A9□/M9□/P3DWA) بدون لوازم جانبی نصب اضافی پشتیبانی می کند. دو روش نصب استاندارد در دسترس است: نصب از طریق سوراخ نوع B (استاندارد) و نصب سوراخ رزوه ای دو طرفه نوع A، سازگار با قاب های تجهیزات مختلف و فضاهای نصب.

  1.4 طراحی بدون روغن و عمر طولانی

     حالت‌های اختیاری دو عملكرد، دو عملكرد برگشتی فنری و حالت‌های یك‌اثر (گسترش فنر) الزامات عمل متنوعی را برآورده می‌كنند. بافر لاستیکی استاندارد عملکرد پایدار را تضمین می کند. میله پیستون از آبکاری کروم سخت استفاده می کند و بدنه سیلندر تحت فرآیند آنودایز سخت قرار می گیرد و به مقاومت در برابر سایش و مقاومت در برابر ضربه دست می یابد. طراحی عملیات بدون روغن با محیط های کاری تمیز و عاری از گرد و غبار با هزینه های نگهداری کم سازگار است.

2. قوانین نامگذاری مدل و نمونه های سفارش را کامل کنید

  1. نمونه های مدل معمولی: RSQB20-15، RSDQL32-20

  2. نمونه های سفارش استاندارد

     • مدل استاندارد حلقه غیر مغناطیسی: RSQB20-15 (بدون حلقه مغناطیسی، نصب از طریق سوراخ، سوراخ φ20، سکته مغزی 15 میلی متر، انتهای میله گرد استاندارد)

     • مدل بافر هیدرولیک حلقه مغناطیسی: RSDQL32-20 (حلقه مغناطیسی داخلی، نصب از طریق سوراخ، سوراخ φ32، سکته مغزی 20 میلی متر، انتهای توقف نوع اهرمی)

3. پارامترهای فنی عمومی (20 ℃، 0.5 مگا پاسکال شرایط استاندارد)

  3.1 مشخصات اولیه

     • حالت عملیات: دو اثر، فنر-بازگشت دوگانه، تک اثر (بهار گسترش)

     • محدوده فشار کاری: 0.05~1.0MPa; فشار ثابت: 1.5 مگا پاسکال

     • دمای محیط: -10℃~70℃ (بدون سوئیچ); -10℃~60℃ (با سوئیچ)

     • سرعت عملکرد پیستون: 50 تا 500 میلی متر بر ثانیه

     • حالت بافر: بافر لاستیکی استاندارد؛ انواع اهرم مجهز به بافر هیدرولیک داخلی

     • حالت روغن کاری: عملکرد بدون روغن

  3.2 استاندارد سوراخ و ترکیب سکته مغزی

3.3 نیروی توقف نظری (واحد: N @0.5MPa، دو اثر)

3.4 وزن محصول (واحد: کیلوگرم @20mm Stroke، سری RSQ)

4. انواع انتهای میله و سناریوهای قابل اجرا

5. سناریوهای کاربردی معمولی

     • توقف خط مونتاژ: برای توقف پالت، موقعیت ایستگاه و ضد جابجایی خطوط مونتاژ لوازم خانگی و الکترونیکی کاربرد دارد. طراحی با ارتفاع ثابت کاملاً با طرح‌بندی خطوط نوار نقاله استاندارد مطابقت دارد.

     • محدود کردن خط نقاله: مناسب برای توقف قطعه کار بر روی نوار نقاله و غلتکی، موقعیت یابی ایستگاه انتقال و مسدود کردن خطوط واگرا/ادغام. چندین گزینه انتهای میله با درجه های مختلف بار سازگار می شوند.

     • ایستگاه های پردازش خودکار: ایده آل برای محدود کردن بارگیری/تخلیه ماشین ابزار، تعیین موقعیت دستگاه بسته بندی و توقف ایستگاه بازرسی، ارائه عملکرد چرخه ای پایدار و ضد تداخل.

     • سناریوهای توقف سنگین: برای توقف پالت سنگین و تخته ابزار، موقعیت یابی ایستگاه جوش استفاده می شود. نوع اهرم بافر هیدرولیک به طور موثر در برابر ضربه شدید و لرزش با فرکانس بالا مقاومت می کند.

6. راهنمای انتخاب سریع 3 مرحله ای

  1. انتخاب اندازه حفره: سوراخ را با توجه به بار توقف واقعی انتخاب کنید. از قانون پیروی کنید: نیروی توقف نظری ≥ بار واقعی × 2 ضریب ایمنی. φ16~φ20 برای بار سبک، φ32 برای بار متوسط، φ40~φ50 برای بار سنگین.

  2. انتخاب سکته مغزی: محدوده سکته مغزی استاندارد از 10 میلی متر تا 30 میلی متر است. برای جلوگیری از تداخل مکانیکی، حاشیه ضربه اضافی 5 تا 10 میلی متر را بر اساس ارتفاع قطعه کار رزرو کنید.

  3. انتخاب انتهای میله

￮ بار سبک و سرعت کم: نوع برش میله ای یا اریب را انتخاب کنید

￮ سرعت بالا و بار سبک: نوع غلتک را انتخاب کنید

￮ بار سنگین و ضربه با فرکانس بالا: نوع اهرم بافر هیدرولیک (B/C/D/E) را انتخاب کنید

خلاصه یک جمله

     سیلندرهای درپوش با ارتفاع ثابت سری SOLH RSQ دارای ساختار نصب ثابت سفت و سخت، گزینه های مختلف انتهای میله، نصب کلید 4 طرفه و عملکرد طولانی مدت بدون روغن، ارائه راه حل های توقف استاندارد مقرون به صرفه، پایدار و مقاوم در برابر ضربه برای انواع نقاله های خودکار و ایستگاه های پردازش هستند.
