نام تجاری: SOLH توسط Richge Technology
سری MQR یک اتحادیه دوار چند کاناله است که از آب بندی شکاف فلزی بدون تماس با گشتاور چرخشی بسیار کم استفاده می کند. به طور ویژه برای قطعات چرخشی پیوسته از جمله اتصالات ربات، میزهای دوار و شفت های دوار برای ارائه هوای فشرده و خلاء توسعه یافته است. این به طور کامل از پیچش خط لوله جلوگیری می کند، دارای چرخش فوق العاده روان و عمر طولانی برای سیستم های پنوماتیک چرخشی خودکار است.
- گشتاور چرخشی بسیار کم: فقط 0.003 تا 0.50 نیوتن متر، بار اضافی کوچکی را برای موتور/سروو به ارمغان می آورد.
- آب بندی بدون تماس با شکاف فلزی: بدون حلقه های مهر و موم لاستیکی، بدون چسبندگی یا گیر کردن. راه اندازی صاف حتی پس از ذخیره طولانی مدت استاتیک
- مدارهای هوای چند کاناله مستقل: گذرگاه های اختیاری 1/2/4/8/12/16 با نشتی متقاطع صفر بین هر مدار
- عمر مفید فوق العاده طولانی: تا 1 میلیارد چرخه چرخش، طراحی کاملاً بدون نیاز به تعمیر و نگهداری
- چرخش دو طرفه و ظرفیت سرعت بالا: حداکثر سرعت چرخش تا 3000 دور در دقیقه، مناسب برای تجهیزات نمایه سازی چرخشی با سرعت بالا
- سازگار با خلاء دوگانه و فشار مثبت: محدوده فشار عملیاتی -100kPa ~ 1.0MPa، هم برای مکش خلاء و هم برای حلقه های تامین هوای استاندارد کار می کند.
-- سیال قابل استفاده: هوای فشرده، گاز بی اثر
- محدوده فشار عملیاتی: -100kPa ~ 1.0MPa
- دمای محیط و متوسط: -10 تا 80 درجه سانتیگراد
-- نوع آب بندی: ساختار مهر و موم شکاف فلزی بدون تماس
- ساختار پشتیبانی: پشتیبانی هدایت کننده دوبلبرینگ
-- پورت Thread: M5×0.8 (رشته داخلی/خارجی اختیاری)
-- نیاز روانکاری: بدون روغن کاری، بدون نیاز به پر کردن معمولی روغن
|

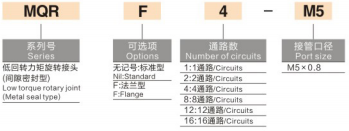

کد مدل |
تعداد کانال |
حداکثر گشتاور چرخشی |
حداکثر سرعت چرخش |
وزن خالص |
| MQR1-M5 |
1 |
≤0.003 N·m |
3000 دور در دقیقه |
0.025 کیلوگرم |
| MQR2-M5 |
2 |
≤0.03 N·m |
2000 دور در دقیقه |
0.16 کیلوگرم |
| MQR4-M5 |
4 |
≤0.05 N·m |
1500 دور در دقیقه |
0.39 کیلوگرم |
| MQR8-M5 |
8 |
≤0.10 N·m |
900 دور در دقیقه |
0.76 کیلوگرم |
| MQR12-M5 |
12 |
≤0.20 N·m |
600 دور در دقیقه |
1.26 کیلوگرم |
| MQR16-M5 |
16 |
≤0.50 N·m |
200 دور در دقیقه |
2.80 کیلوگرم |

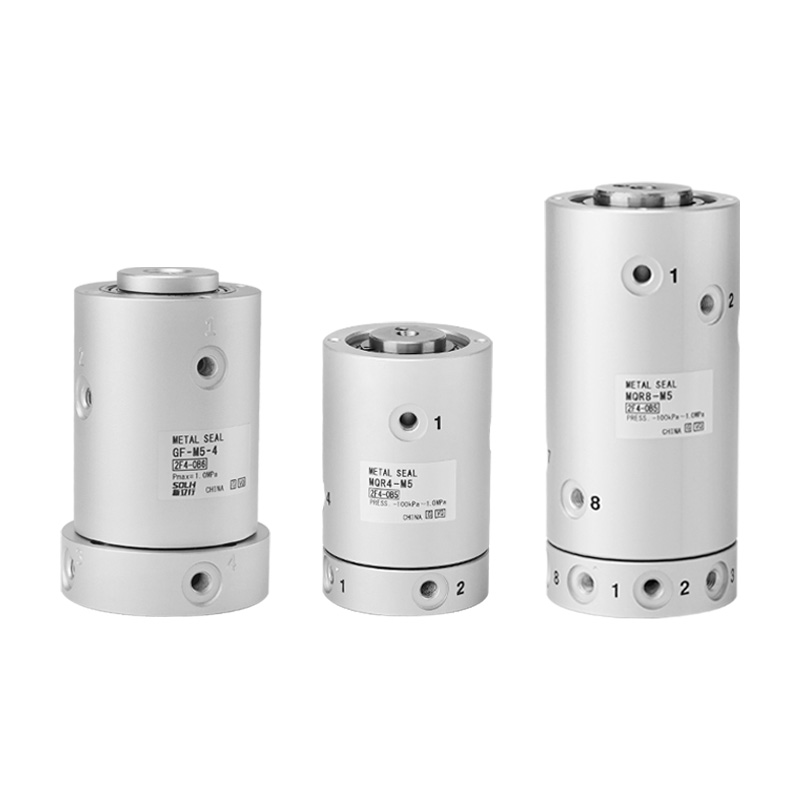

-- MQR4-M5: 4 پاساژ مستقل، پورت thread استاندارد M5
-- MQR8-M5: 8 پاساژ مستقل، پورت thread استاندارد M5
-- MQR16-M5: 16 پاساژ مستقل، پورت استاندارد M5
- تامین هوای پنوماتیک برای اتصالات بازوی ربات صنعتی و شفت های دوار
- میزهای شاخص روتاری، سیلندرهای دوار و تجهیزات اتوماسیون صفحه گردان
- چرخش مداوم حلقه های تامین هوا در ایستگاه های پردازش خودکار
- مکانیسمهای جذب خلاء چرخشی برای مکندهها و جیگهای گیره
- مدارهای پنوماتیک دوار برای بسته بندی، چاپ و ماشین آلات تولید الکترونیکی
- محفظه ثابت را ثابت کنید، سمت چرخان را از طریق صفحه اتصال هدایت کنید
- مونتاژ کوپلینگ انعطاف پذیر برای حذف بار افست شعاعی توصیه می شود
- اتحاد دوار نمی تواند نیروی شعاعی یا محوری زیادی را تحمل کند. فقط برای انتقال متوسط استفاده می شود
- چیدمان پورت مارپیچی مسیریابی لوله را ساده می کند و از سیم پیچی خط لوله در حین چرخش جلوگیری می کند.
اتحادیه چرخشی مهر و موم شکاف فلزی چند کاناله SOLH MQR دارای گشتاور چرخشی بسیار کم، طول عمر 1 میلیارد سیکلی بدون نیاز به تعمیر و نگهداری، سازگاری دوگانه با فشار خلاء مثبت و گذرگاه هوای مستقل 1 تا 16 اختیاری، جزء تامین هوای ضد پیچ و تاب خط لوله ایده آل برای اتصالات ربات و کلیه تجهیزات اتوماسیون با سرعت بالا است.
