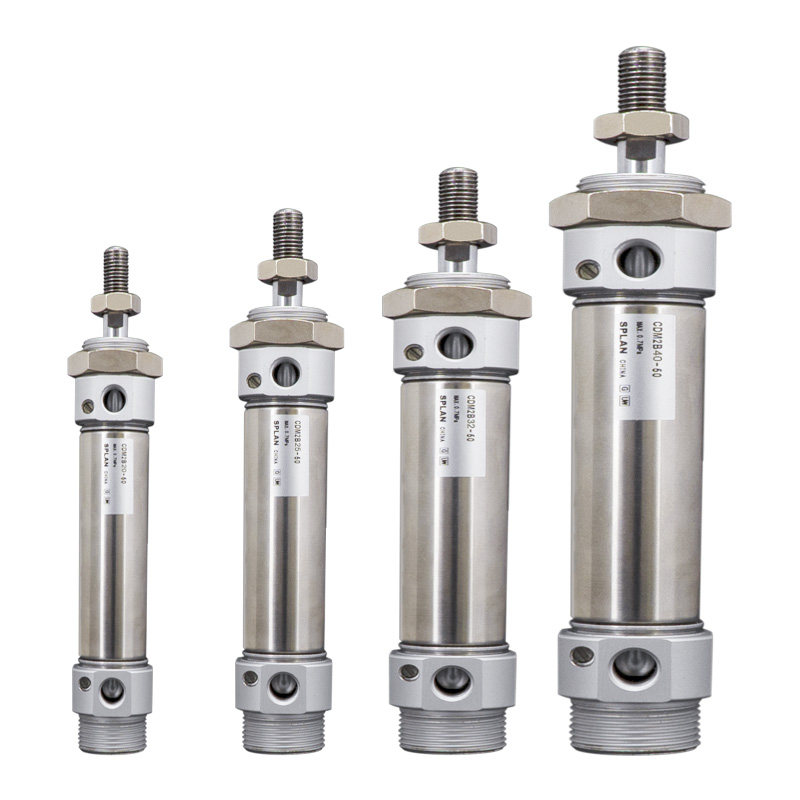

مینی سیلندر از جنس استنلس استیل سری CM2 / CDM2 (دو کاره / تک اثر)

نام تجاری: SOLH توسط Richge Technology

بررسی اجمالی محصول

     SOLH CM2 / CDM2 سیلندرهای فولادی ضد زنگ استاندارد JIS B 8356 با اندازه سوراخ φ20/25/32/40 میلی متر هستند. عملکرد بین سیلندرهای کوچک میکرو و سیلندرهای استاندارد. مزایای اصلی: مقاومت در برابر خوردگی، عمر طولانی، گزینه های نصب متنوع، خروجی رانش متوسط ​​فشرده. به طور گسترده برای ایستگاه های بار متوسط ​​مواد غذایی، دارویی، الکترونیک، بسته بندی و اتوماسیون تمیز استفاده شده است.

ساختار اصلی و ویژگی های طراحی

   1. استاندارد: مطابق با JIS B 8356، بدنه گرد با ابعاد نصب جهانی.

   2. جنس: بشکه فولاد ضد زنگ 304، میله پیستون و درپوش های انتهایی، ضد زنگ، مقاوم در برابر رطوبت، اسید ضعیف، قلیایی ضعیف و محیط های تمیز.

   3. ساختار: کلاهک های انتهایی که با نخ ها قفل می شوند، طرح کلی گرد مستقیم، استحکام مکانیکی بالا و نگهداری آسان.

   4. انواع عملیات

     - CM2B Double Acting: تامین هوا در دو طرف، محبوب ترین مدل استاندارد

     -- CM2S / CM2T تک بازیگری: S = بازگشت بهار. T= گسترش فنر، تنظیم مجدد خودکار پس از قطع هوا

     - میله دوبل CM2W: میله از هر دو طرف کشیده شده، حرکت همزمان، سفر موثر دو برابر شده است.

     - میله غیر چرخشی CM2K: میله پیستون شش ضلعی، ضد پیچش برای موقعیت یابی دقیق

   5. کوسن: کوسن لاستیکی استاندارد. بالشتک هوا (پسوند A) اختیاری برای کاهش صدای ضربه در سرعت بالا.

   6. آب بندی: مهر و موم دو طرفه کم اصطکاک با شیار مخزن روغن. فشار شروع کم، عملکرد بدون روغن، عمر مفید ≥8 میلیون چرخه.

   7. تشخیص موقعیت: نسخه CDM2 مجهز به حلقه مغناطیسی داخلی، سازگار با کلیدهای مغناطیسی M9B/A93/Z73 برای بازخورد موقعیت پیستون.

قانون کدگذاری مدل کامل

   1. مثال مدل：CDM2B20-100A-B

   2. نمونه های مرجع سفارش استاندارد

     -- CDM2B25-50-B：Bore25، stroke50، دو اثره، آهنربای داخلی، بالشتک لاستیکی

     -- CDM2S32-75-B：Bore32، stroke75، بازگشت فنر تک بازیگری

     -- CDM2K40-100-B：Bore40، stroke100، میله پیستون شش ضلعی غیر چرخشی

مشخصات فنی هسته جهانی

نیروی رانش و کشش نظری @0.5MPa (تک میله، واحد:N)

   1. Double Acting CM2B

   2. CM2S تک بازیگری (بازگشت بهار @0.5MPa)

فرم های نصب و مدل های مشتق

   1. گزینه های نصب

     -- B نوع پایه: نصب مستقیم از طریق رزوه های درپوش انتهایی (متداول ترین)

     -- L Foot Mount: ثابت کردن براکت پا محوری

     -- F/G فلنج: فلنج سمت میله / فلنج سمت سر

     -- C/D Clevis : منفرد clevis /double clevis

     -- E Trunnion: بند پشت سر برای حرکت نوسانی

   3. سری مشتقات اصلی

     -- CDM2B: عملکرد دوگانه استاندارد با آهنربای داخلی

     -- CDM2S/T: بازگشت فنر تک اقدام / گسترش فنر

     -- CDM2W: میله دوتایی اثر دوگانه

     -- CDM2K: میله پیستون شش ضلعی غیر چرخشی

     - CDM2R: نسخه باریک نصب مستقیم برای فضای محوری محدود

راهنمای انتخاب سریع 3 مرحله ای

   1. انتخاب سوراخ: محاسبه نیروی رانش و بار افقی مورد نیاز، ذخیره ≥50٪ حاشیه ایمنی. CM2 را ترجیحاً برای برنامه های با بار متوسط ​​انتخاب کنید.

   2. تایید سکته مغزی: اضافه کردن 10 ~ 20 میلی متر حاشیه سفر اضافی. حداکثر ضربه: دو عمل ≤300mm، تک اقدام ≤100mm.

   3. تطبیق پیکربندی

     -- عملیات: دو عمل → B; بازگشت فنر تک بازیگری → S; نیاز ضد پیچ ​​خوردگی → K

     -- بالشتک: اضافه کردن پسوند A (بالشتک هوا) برای حرکت رفت و برگشتی با سرعت بالا

     - بازخورد موقعیت: مدل مجهز به آهنربا CDM2 را انتخاب کنید، با سوئیچ های مغناطیسی M9B/A93 مطابقت دهید

خلاصه یک جمله

     سیلندر پنوماتیک گرد استاندارد فولاد ضد زنگ SOLH CM2/CDM2 کاملاً قابل تعویض با سری CM2 وارداتی است که در انواع میله دوگانه، تک عملکرد، دو میله و میله های غیر چرخشی، گزینه های نصب متعدد، محرک خطی با رانش متوسط ​​ایده آل برای تجهیزات مواد غذایی، پزشکی، الکترونیک و بسته بندی، موجود است.
