اجکتور خلاء مستقیم سری ZU

اجکتور خلاء مستقیم سری ZU | ژنراتور خلاء نوع درج لوله مستقیم SOLH

نام تجاری: SOLH توسط Richge Technology | اجکتور خلاء داخلی قابل تعویض استاندارد SMC

1. بررسی اجمالی محصول

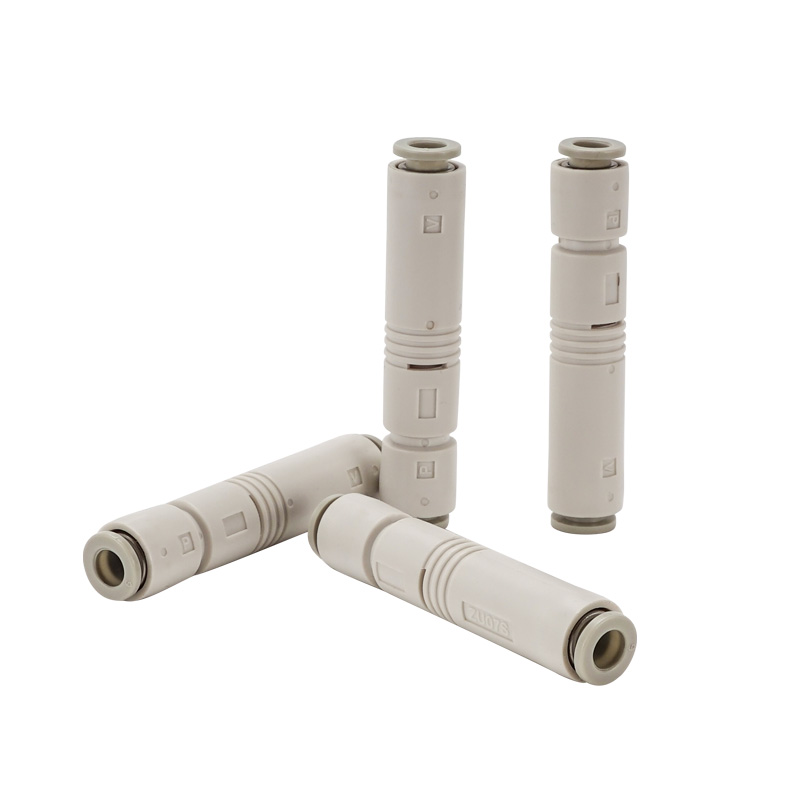

     سری ZU اجکتور خلاء لوله مستقیم است. درگاه خلاء و درگاه تامین هوا به صورت هم محور در خط مستقیم قرار گرفته اند. دارای کوچکترین اندازه، وزن فوق العاده سبک و نصب صرفه جویی در فضا است. مناسب برای مکنده های توزیع شده، اجزای متحرک و فضای محدود باریک.

2. ساختار اصلی و اصل کاری

     • ساختار: پورت تامین SUP ← نازل ← بخش دیفیوزر ← پورت خلاء VAC ← درگاه اگزوز EXH، بدنه رزینی قالب گیری یکپارچه.

     • اصل: جت پر سرعت هوای فشرده از طریق نازل فشار منفی در پورت خلاء برای جذب خلاء ایجاد می کند. اگزوز با ساختار خاموش کننده داخلی.

     • مواد: بدنه اصلی: رزین PBT مهندسی; اتصالات تک لمسی: POM. بدون مس و فلوئور، سازگار با RoHS.

     • وزن: ZU05 ≈6.5g، ZU07≈7.0g; ZU□نسخه جدید بهبود یافته فقط 3.9 گرم.

3. قانون کدگذاری مدل (SMC Standard)

  نسخه قدیمی (ZU05 / ZU07)

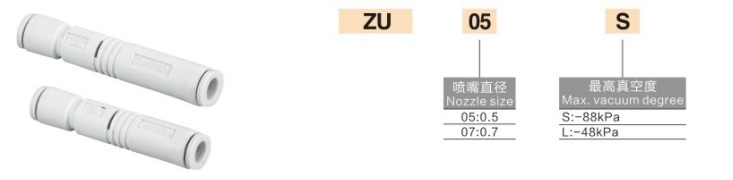

  فرمت: ZU + سوراخ نازل + نوع (S/L)

     • ZU05S: نازل Φ0.5، نوع خلاء بالا (-84kPa)

     • ZU05L: نازل Φ0.5، نوع جریان بالا (-48kPa)

     • ZU07S: نازل Φ0.7، نوع خلاء بالا

     • ZU07L: نازل Φ0.7، نوع جریان بالا

  نسخه جدید بهبود یافته (ZU□A، کوتاهتر و سبکتر)

  فرمت: ZU + 03/04/05/07 + S/L + A

     • 03=Φ0.3، 04=Φ0.4، 05=Φ0.5، 07=Φ0.7

     • S = خلاء بالا (-87~-90kPa)؛ L = جریان بالا (-48 کیلو پاسکال)

     • A = نسخه ارتقا یافته: طول 11٪ کوتاه شده، وزن کاهش 40٪

4. جدول پارامترهای کلیدی @0.45MPa فشار عرضه استاندارد

5. S High Vacuum VS L High Flow

     • S نوع خلاء بالا: خلاء نهایی -84~-90kPa. برای مکنده های کوچک، قطعات کار نازک و خوب مهر و موم شده که نیاز به نیروی جذب قوی دارند، مانند قطعات الکترونیکی و لایه های نازک.

     • L نوع جریان بالا: خلاء نهایی -48 کیلو پاسکال با جریان مکش بزرگتر. مناسب برای قطعات کار با سطح متخلخل / ناهموار، مکنده های بزرگ، نشتی بالا و تقاضای پاسخ سریع، به عنوان مثال. کارتن و تخته چوب.

6. راهنمای نصب و لوله کشی

  1. نصب و راه اندازی: قابل نصب در هر جهت، بدون نیاز به براکت ثابت. می توان مستقیماً در وسط خط لوله هوا قرار داد.

  2. لوله کشی

￮ درگاه تامین SUP: اتصال لوله هوا Φ6 (استاندارد)

￮ پورت خلاء VAC: فنجان مکش / خط لوله خلاء را وصل کنید

￮ درگاه اگزوز EXH: در جو باز است، مسدود نکنید

  3. فشار: استاندارد 0.45MPa، محدوده کاری 0.1~0.6MPa

  4. دما: 5~50 ℃ (بدون یخ در منبع هوا)

7. سناریوهای کاربردی معمولی

     • الکترونیک 3C، نیمه هادی، جذب توزیع شده با مکنده های کوچک

     • خط تولید اتوماسیون، قطعات متحرک / افکتور انتهایی ربات

     • فضای نصب باریک، سبک وزن و کاربردهای پاسخگویی با سرعت بالا

     • کار با کاغذ نازک، فیلم نازک، قطعات ریز و تراشه های الکترونیکی

8. مقایسه انتخاب: ZU در مقابل ZB در مقابل ZL
