اجکتور خلاء با پورت بدنه سری ZH‑D

اجکتور خلاء با پورت بدنه سری ZH‑D | ژنراتور خلاء اتصال مستقیم پنوماتیک تک مرحله ای ونتوری

نام تجاری: SOLH توسط Richge Technology | قابلیت تعویض کامل مکانیکی با ژنراتور خلاء سری ZH وارداتی

1. بررسی اجمالی محصول

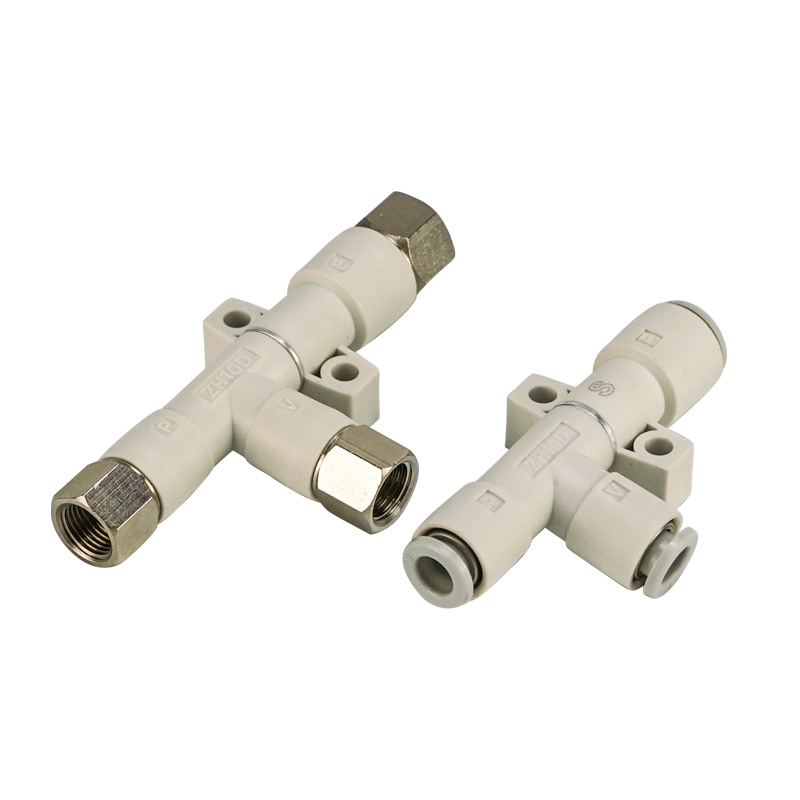

     نوع بدنه با پورت ZH-D اجکتور خلاء ونتوری تک مرحله ای است. سه پورت مستقل شامل پورت تامین SUP، پورت خلاء VAC و پورت اگزوز EXH نیاز به لوله‌کشی خارجی دارند. بدون صدا خفه کن داخلی در داخل بدنه اصلی. طراحی فشرده و سبک با ساختار نازل رزین یکپارچه، کاملاً قابل تعویض با سری ZH وارداتی.

  تمایز مدل

     • نوع پورت بدنه ZH‑D: سه پورت برای لوله کشی خارجی، بدون صداگیر داخلی.

     • نوع جعبه ZH‑B: مجهز به صدا خفه کن یکپارچه در داخل بدنه، فقط درگاه های تغذیه و خلاء محفوظ است.

  دو درجه عملکرد:

     • مشخصات S (خلاء بالا): خلاء نهایی 90 کیلو پاسکال، ایده آل برای قطعات کار صاف مهر و موم شده.

     • مشخصات L (جریان بالا): جریان مکش بزرگتر با سطح خلاء کمتر، برای قطعات کار متخلخل قابل تنفس مانند کاغذ، پارچه و کارتن.

  پوشش های سوراخ نازل Φ0.5 / 0.7 / 1.0 / 1.3 / 1.5 / 1.8 / 2.0 میلی متر. چندین گزینه اتصال را پشتیبانی کنید: اتصالات تک لمسی، رشته G/Rc، رشته امپراتوری NPT. راه حل های نصب چندگانه: بستن مستقیم پیچ، براکت نصب و نصب ریل DIN. به طور گسترده برای کاربردهای افکتور انتهایی ربات و ماژول های چند ایستگاهی استفاده می شود.

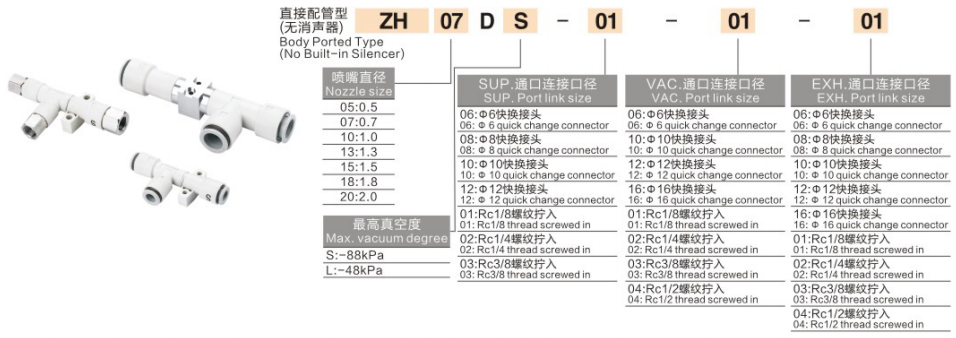

2. توضیح کامل کدگذاری مدل

نمونه مدل:ZH10DSA-06-08-10

     • ZH: کد سری خلاء اجکتور

     • 10: کد سوراخ نازل

     • D/B: فرم بدن D = نوع بدنه با 3 پورت خارجی بدون صدا خفه کن داخلی. B = نوع جعبه با صدا خفه کن یکپارچه

     • S/L: مشخصه خلاء S = نوع خلاء بالا - 90 کیلو پاسکال نهایی با جریان مکش متوسط. L = نوع جریان بالا. ZH05-13 نهایی ‑48kPa؛ ZH15-20 نهایی ‑66 کیلو پاسکال، جریان بزرگ برای قطعات کار قابل تنفس

     • A: نسخه سبک وزن نسل جدید با ابعاد کوتاه و وزن کم

     • ‑06-08-10: مشخصات بندر(SUP-VAC-EXH). عدد دو رقمی مخفف اندازه اتصالات متریک با یک لمس است (06=Φ6,08=Φ8,10=Φ10,12=Φ12). F01/F02/F03 برای موضوع G/Rc؛ N01/N02 برای رشته امپراتوری NPT.

  نمونه سفارش: ZH13DSA‑08‑10‑10
     اجکتور جاروبرقی بدنه ZH، نازل Φ1.3 میلی متری، درجه خلاء بالا S، نسخه جدید سبک وزن؛ پورت تغذیه Φ8، پورت خلاء Φ10، درگاه اگزوز Φ10 اتصالات تک لمسی.

3. مزایای عملکرد اصلی

     • سه پورت خارجی کاملا مستقل: منبع SUP جداگانه، VAC وکیوم و پورت اگزوز EXH. گاز اگزوز می تواند صدا خفه کن خارجی یا خط لوله اگزوز متمرکز را متصل کند. مناسب برای ادغام ماژول و افکتور انتهایی ربات، بدون محدودیت فضای صداگیر داخلی.

     • نازل رزین یکپارچه سبک وزن: نازل و بدنه اصلی به صورت یکپارچه برای کاهش وزن قابل توجه، مناسب برای حرکت EOAT با سرعت بالا. نسخه جدید A طول و قد را کوتاه می کند، وزن تا 74٪ کاهش می یابد.

     • گزینه های عملکرد خلاء دوگانه: خلاء بالا برای قطعات کار مهر و موم شده صاف از جمله شیشه، ورق فلزی و محفظه پلاستیکی. L با جریان بالا برای کارتن، فیلم، پارچه و مواد مستعد نشتی برای جبران نشت.

     • انتخاب بندری غنی: اتصالات تک لمسی متریک، رزوه لوله G/Rc و رزوه امپراتوری NPT برای تطبیق تجهیزات در بازار جهانی.

     • روش های نصب متنوع: اتصال مستقیم پیچ، براکت استاندارد، براکت L شکل و نصب ریل DIN برای چیدمان انعطاف پذیر.

     • نیاز عملیات بدون روغن: روغنکاری با مه روغن ممنوع است، فقط هوای فشرده فیلتر شده خشک مورد نیاز است.

4. مشخصات فنی استاندارد

عملکرد در فشار منبع 0.5 مگا پاسکال (ANR)

برای نوع L-high-flow: جریان مکش بالاتر در زیر سوراخ نازل یکسان با سطح خلاء نهایی کمتر.

5. جدول مقایسه ZH‑D VS ZH‑B

6. راهنمای انتخاب گام به گام

     • انتخاب عملکرد S/L

 ￮ ✅ S با خلاء بالا (-90kPa): قطعات کار مهر و موم شده صاف مانند صفحه فولادی، شیشه، محفظه پلاستیکی، PCB. نشتی جزئی، نیروی جذب بالا مورد نیاز است.

 ￮ ✅ L با جریان بالا: کارتن، فوم، فیلم، پارچه و سایر قطعات کار تنفسی مستعد نشتی، جریان زیاد نشت خلاء را جبران می کند.

     • انتخاب سوراخ نازل: با توجه به سطح جذب کل مکنده انتخاب کنید. نازل بزرگتر جریان مکش بالاتری را به همراه دارد و در عین حال مصرف هوای بیشتری دارد. برای جلوگیری از اتلاف هوای فشرده از نازل های بزرگ خودداری کنید.

     • انتخاب نوع پورت: اتصالات تک لمسی متریک (06/08/10/12) برای تجهیزات اتوماسیون خانگی؛ موضوع G / نخ NPT برای ماشین های صادراتی خارج از کشور.

     • یادداشت کنترل اگزوز برای نوع D: D‑variant هیچ خاموش کننده داخلی ندارد. پورت اگزوز EXH باید به صدا خفه کن خارجی متصل شود در غیر این صورت نویز شدید خواهد بود. یا لوله اگزوز را از کابینت تجهیزات خارج کنید.

     • محلول تشخیص خلاء: اجکتور خلاء سری ZH بدون سوئیچ فشار داخلی. در صورت نیاز به بازخورد سیگنال، سوئیچ فشار خلاء ZSE خارجی را اضافه کنید.

7. سناریوهای کاربردی معمولی

     • ربات EOAT چیدن انتهای بازو: قطعات پلاستیکی 3C، PCB و ورق باتری

     • صنعت بسته بندی: کارتن، فیلم و مواد کاغذی

     • ربات قالب گیری قطعات کوچک برای قالب گیری تزریقی

     • ماژول خلاء چند موازی برای جذب همزمان چند فنجان مکش

     • ایستگاه‌های اتوماسیونی که به اگزوز گازهای زائد متمرکز در خارج از محفظه تجهیزات نیاز دارند

8. شرح نمودار مدار پنوماتیک استاندارد

     مدار استاندارد با پورت بدنه ZH-D: فیلتر منبع هوا AFC (واحد مه روغن ممنوع) ← شیر برقی 3/2 ← پورت تغذیه SUP ZH-D. پورت خلاء VAC فیلتر خلاء ZFC را به مکنده متصل می کند. پورت اگزوز EXH صدا خفه کن خارجی یا شیلنگ اگزوز را که در خارج از تجهیزات قرار دارد متصل می کند.

9. نکات عملیاتی مهم

     • روان کننده روغن مه اکیدا ممنوع است. آلاینده های روغنی سوراخ نازل کوچک را مسدود می کند، باعث پوسیدگی نیروی مکش یا خرابی کامل می شود. فقط فیلتر هوا باید برای تصفیه منبع هوا استفاده شود.

     • فیلتر خلاء درون خطی ZFC باید در سمت خلاء نصب شود. ورود ذرات گرد و غبار منجر به مسدود شدن نازل می شود.

     • برای اجکتور با پورت بدنه ZH-D، درگاه اگزوز EXH باید صدا خفه کن را مجهز کند تا از سطح سر و صدای بیش از حد جلوگیری شود.

     • فشار عرضه توصیه شده: 0.4-0.5MPa. عملکرد مداوم طولانی مدت تحت 0.6MPa کامل پیشنهاد نمی شود.

     • طول شلنگ بین اجکتور خلاء و مکنده را به حداقل برسانید، حجم خط لوله را برای پاسخ سریعتر به خلاء کاهش دهید.
