برند:SOLH توسط Richge Technology
سری SOLH ZL112 یک اجکتور خلاء ونتوری چند مرحله ای یکپارچه است که به طور کامل با مدل های معادل SMC قابل تعویض است. دارای درجه خلاء فوق العاده بالا، جریان مکش زیاد و کاهش شدید مصرف هوا است. چندین ماژول یکپارچه اختیاری از جمله دریچههای تغذیه/رهاسازی برقی، گیج فشار خلاء، نمایشگر دیجیتال و سوئیچ فشار خلاء موجود است. این به عنوان واحد خلاء هسته ای برای بازوهای رباتیک خودکار و سیستم های فیکسچر فنجان چند مکنده عمل می کند.

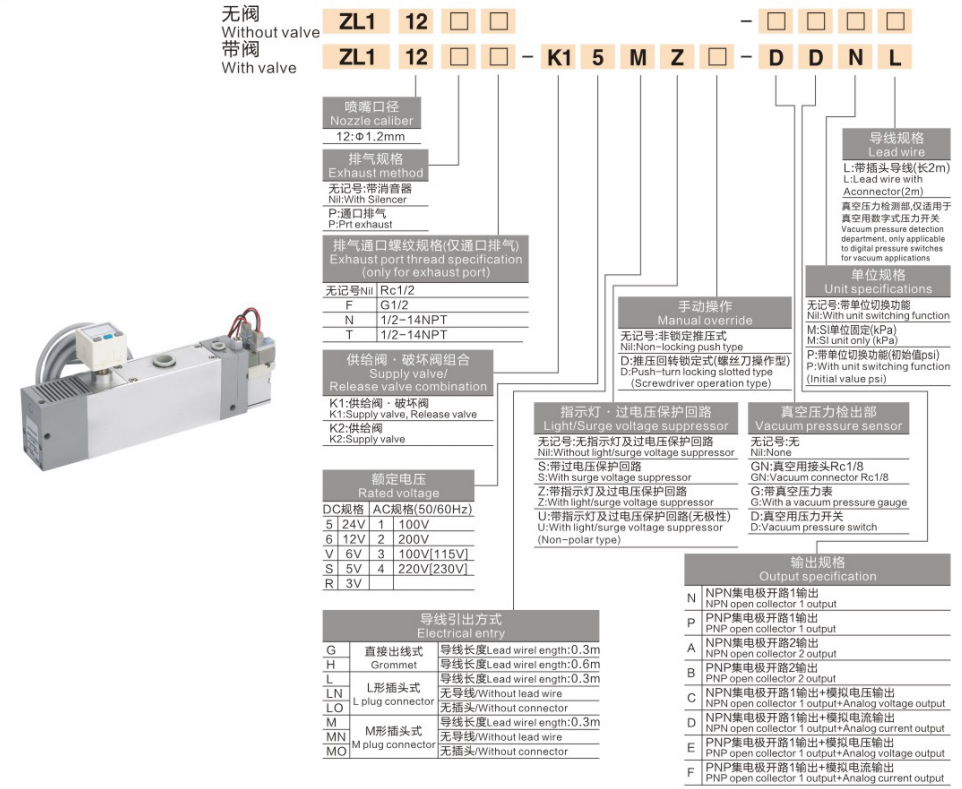

1. نمونه مدل با مجموعه سوپاپ کامل: ZL112-□-□-K15MZ-□-DDNL
|
موقعیت |
کد |
تعریف و توضیح مفصل |
| 1-4 |
ZL112 |
کد سری: اجکتور خلاء چند مرحله ای، سوراخ استاندارد نازل Φ1.2 میلی متر |
| 5 |
خالی / پ |
ساختار اگزوز خالی: اگزوز با صدا خفه کن یکپارچه (کاهش صدای استاندارد) P: اگزوز پورت شده برای جریان بالا و خط لوله اگزوز متمرکز |
| 6 |
خالی / F / N / T |
threadBlank درگاه اگزوز: Rc1/2 داخلی threadF=G1/2، N=1/2-14NPT و سایر گزینه های رشته |
| 7-8 |
K1 / K2 |
ترکیب شیر برقیK1: شیر دوگانه (شیر تغذیه + شیر دمنده خلاء، مکش خودکار و دمنده) K2: فقط شیر تغذیه تک، صرفه جویی در هزینه، مدار دمنده خارجی مورد نیاز است. |
| 9 |
5 / 6 / V / S / R |
ولتاژ نامی شیر برقی5=DC24V (پیش فرض)، 6=DC12V، V=AC100V، S=AC200V، R=AC220V |
| 10 |
M / L / G |
شکل خروجی سیم M= کانکتور فیش M شکل، کانکتور فیش L=L، طراحی دوشاخه سریع سیم سخت مستقیم G=مستقیم برای تعویض سیم کشی سریع |
| یازدهم |
Z |
نشانگر LED + مدار حفاظت از اضافه ولتاژ، از فرسودگی سیم پیچ برقی جلوگیری می کند |
| دوازدهم |
خالی / D |
دکمه لغو دستی خالی: دکمه فشاری بدون قفل D: نوع قفل فشاری و چرخشی (پیچ گوشتی قابل تنظیم) |
| سیزدهم |
خالی / GN / G / D |
ماژول نظارت بر فشار خلاء خالی: بدون لوازم جانبی تشخیص خلاءGN: آداپتور پورت خلاء Rc1/2، G: گیج خلاء مکانیکی آنالوگ، D: سوئیچ فشار خلاء الکترونیکی |
| 14 |
N / P / A / B / C / D / E / F |
مشخصات سیگنال خروجی ترانزیستورN=NPN کلکتور باز 1 کانال; P=PNP کلکتور باز 1 کانالA=2 کانال NPN; B=2 کانال PNPC=1ch NPN + خروجی ولتاژ آنالوگ. D=1ch NPN + خروجی جریان آنالوگE=1ch PNP + خروجی ولتاژ آنالوگ; F=1ch PNP + خروجی جریان آنالوگ |
| 15-16 |
NL / ML / PL |
پیکربندی مهار سیم خروجیN=استاندارد، M=واحد ثابت، P=نقطه سوئیچ قابل تنظیم، کابل دوشاخه L=2 متر گنجانده شده است |

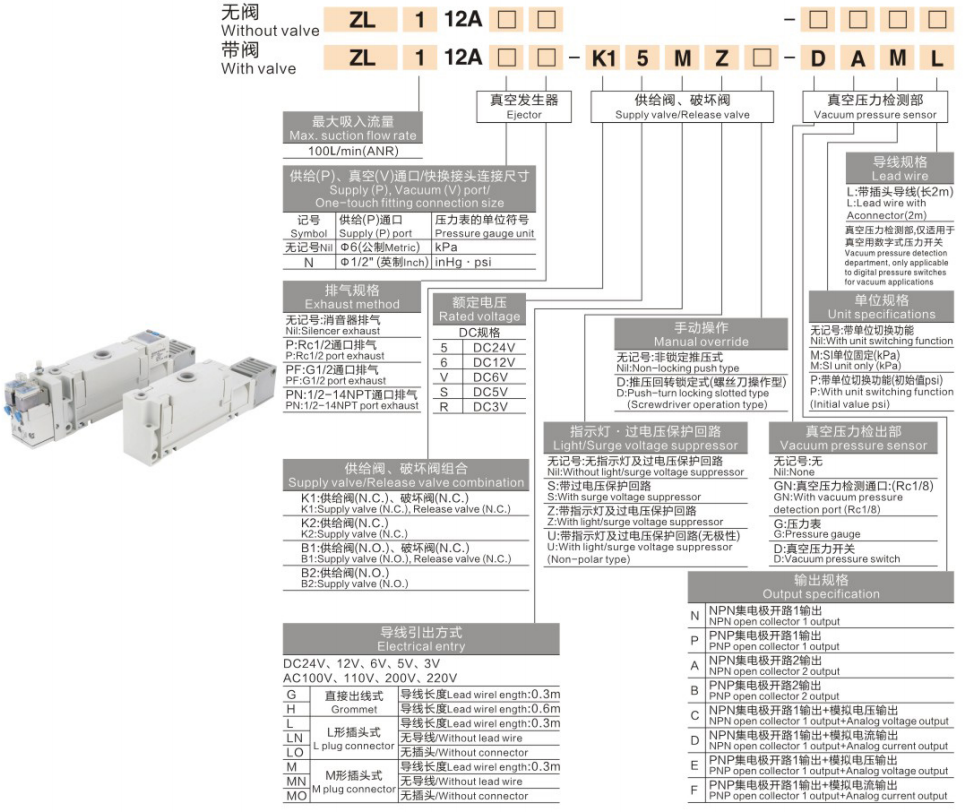

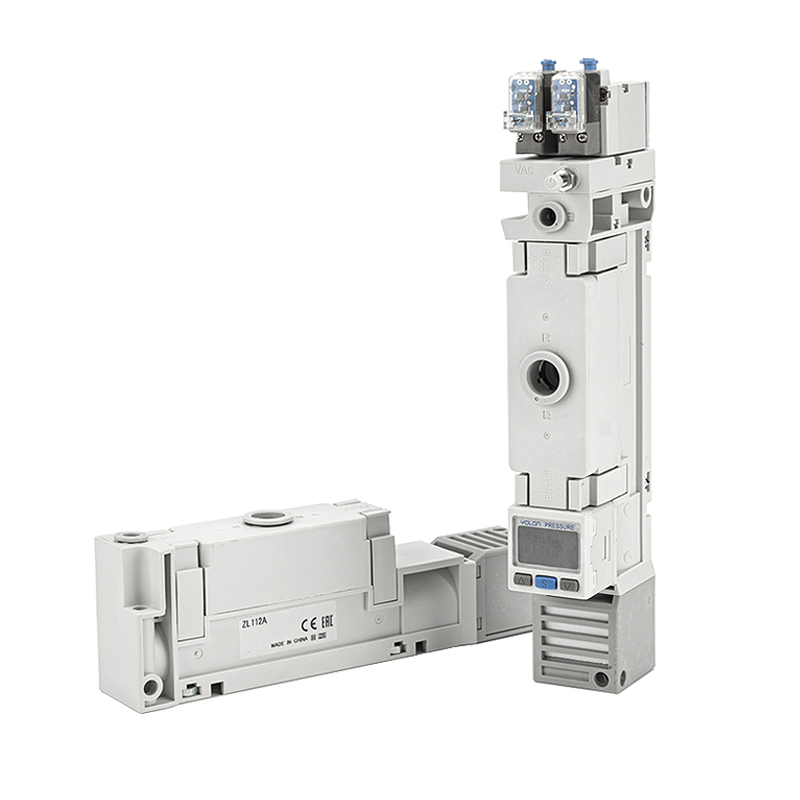

1. سری جدید مجتمع ZL112A (نسخه چند منظوره ارتقا یافته)
|
کد مدل |
توضیحات کامل پیکربندی |
سناریوهای کاربردی هدف |
| ZL112A |
واحد لخت اصلی بدون سوپاپ و گیج |
مدارهای خلاء ساده عمومی با شیر برقی خارجی |
| ZL112AP |
واحد پایه + پورت اگزوز متمرکز Rc1/2 |
اگزوز جریان بالا، بدون نیاز به کاهش سر و صدا |
| ZL112A-DNL |
سوئیچ فشار خلاء داخلی، خروجی سیگنال NPN 1 کاناله |
بازخورد آستانه خلاء PLC با سیگنال NPN |
| ZL112A-DPL |
سوئیچ فشار خلاء داخلی، خروجی سیگنال PNP 1 کاناله |
بازخورد آستانه خلاء PLC با سیگنال PNP |
| ZL112A-DAL |
سوئیچ خلاء 1ch NPN پیشرفته |
نظارت مداوم سیگنال با ثبات بالا |
| ZL112A-DBL |
سوئیچ خلاء 1ch PNP پیشرفته |
نظارت مداوم سیگنال با ثبات بالا |
| ZL112A-K15MZ-DNL |
سوپاپ دوگانه منبع تغذیه / رها + سوئیچ خلاء NPN |
مکش خودکار و کنترل حلقه بسته (NPN) |
| ZL112A-K15MZ-DPL |
سوپاپ دوگانه منبع تغذیه / رها + سوئیچ خلاء PNP |
مکش خودکار و کنترل حلقه بسته (PNP) |
| ZL112A-K15MZ-DAL/DBL |
سوپاپ دوگانه + سوئیچ خلاء پیشرفته |
ایستگاه های خلاء اتوماتیک با قابلیت اطمینان بالا |
| ZL112A-K25MZ-DNL/DPL |
سوپاپ تک تغذیه + سوئیچ خلاء |
تجهیزات بودجه با عملکرد نظارت خلاء |
| ZL112A-K15MZ |
فقط سوپاپ دوگانه، بدون گیج/سوئیچ خلاء |
مکش خودکار اولیه بدون بازخورد سیگنال |

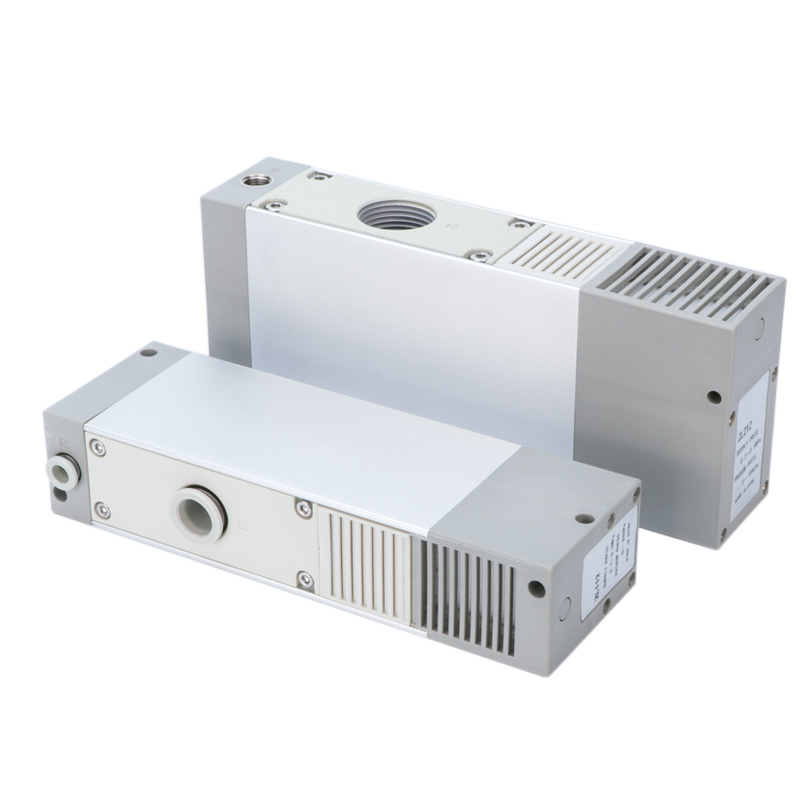

2. پایه استاندارد سری ZL112 (گیج مکانیکی / دیجیتال اختیاری)
|
کد مدل |
توضیحات پیکربندی |
سناریوهای کاربردی |
| ZL112 |
واحد لخت استاندارد، بدون دریچه و سنج |
تجهیزات جاروبرقی ساده کم هزینه |
| ZL112-GN |
پورت رزرو شده برای گیج خلاء خارجی |
گیج فشار خود نصب شده توسط مشتری |
| ZL112-D |
یکپارچه نمایشگر خلاء دیجیتال |
خواندن خلاء دیجیتال در زمان واقعی مورد نیاز است |
| ZL112-G |
جارو سنج مکانیکی آنالوگ Y40Z داخلی |
مشاهده فشار بصری حساس به هزینه |
| ZL112-P |
نوع اگزوز پورت متمرکز |
خطوط تولید خلاء مداوم با جریان بزرگ |
| ZL112-K1□L□□-D |
سوپاپ دوگانه منبع تغذیه و دمنده + وکیوم متر دیجیتال |
کنترل خلاء خودکار با یکپارچگی بالا با خواندن دیجیتال |
| ZL112-K2□L□□-D |
شیر تک تغذیه + وکیوم متر دیجیتال |
واحد جاروبرقی خودکار اقتصادی با صفحه نمایش دیجیتال |
1. فن آوری صرفه جویی در انرژی ونتوری چند مرحله ای
- درجه خلاء پایدار -88 ~ -92 کیلو پاسکال، جریان مکش قدرتمند. مصرف هوا در مقایسه با اجکتورهای تک مرحله ای بیش از 40 درصد کاهش یافته و هزینه هوای فشرده کارگاهی را تا حد زیادی کاهش می دهد.
2. طراحی همه کاره یکپارچه بسیار مدولار
- شیر برقی داخلی داخلی اختیاری، شیر دمنده خلاء، صدا خفه کن، گیج خلاء دیجیتال/مکانیکی و سوئیچ فشار. بدون نیاز به لوازم جانبی جداگانه اضافی، صرفه جویی در فضای کابینت و ساده کردن طرح سیم کشی.
3. صدا خفه کن مجتمع یکپارچه
- ساختار صدا خفه کن داخلی صدای اجرا را ≤70dB(A) محدود می کند، که برای عملکرد مداوم کارگاه داخلی مناسب است.
4. عمر طولانی بدون نیاز به تعمیر و نگهداری
- قطعات مکانیکی متحرک داخلی صفر، مقاوم در برابر چرخش مداوم مکرر، از عملیات تولید انبوه 24 ساعته بدون توقف پشتیبانی می کند.
5. تامین خلاء متمرکز چند مکنده
- مناسب برای جذب همزمان چند ایستگاه کاری چند جیگ، اندازه جمع و جور اجازه می دهد تا به طور مستقیم در افکتور انتهای بازوی روباتیک نصب شود تا زمان پاسخ خط لوله خلاء را کوتاه کند.
- گیره های رباتیک خودکار، جابجایی فیکسچر مکش چند حفره ای
-- الکترونیک 3C، پانل شیشه ای، ورق فلز، چیدن و قرار دادن قطعه کار متخلخل با خلاء
- تجهیزات بسته بندی، چاپ و انتقال خلاء صنایع غذایی
- قطعات کار مستعد نشتی و خطوط تولید که نیاز به جریان خلاء پایدار زیاد دارند
1. تقاضای کنترل خلاء خودکار را تأیید کنید
- فقط تولید خلاء بدون خاموش شدن خودکار: مدل اصلی ZL112A / ZL112 را انتخاب کنید (نیاز به شیر خارجی)
- مکش خودکار + تخلیه سریع خلاء توصیه می شود: نوع دو سوپاپ K1
- فقط مکش ساده با اولویت هزینه: نوع شیر تامین تکی K2
2. نیاز سیگنال نظارت بر خلاء را تأیید کنید
- بازخورد آستانه PLC مورد نیاز: مدل سوئیچ فشار خلاء DNL (NPN) / DPL (PNP) را انتخاب کنید
- خوانش فشار بصری محلی مورد نیاز: نمایشگر دیجیتال D یا گیج آنالوگ مکانیکی G
3. الزامات طرح اگزوز را تأیید کنید
- کنترل صدای استاندارد داخلی: نسخه استاندارد با صدا خفه کن داخلی (کد اگزوز خالی)
- جریان بالا / خط لوله اگزوز اصلی متمرکز: نوع اگزوز پورت شده P
اجکتور خلاء چند مرحله ای SOLH ZL112 خلاء بالا -88 ~ 92 کیلو پاسکال را با مصرف هوای کمتر 40 درصد ارائه می دهد، از شیرهای برقی یکپارچه دوتایی/تک، گیج وکیوم دیجیتال/مکانیکی و گزینه های سوئیچ فشار NPN/PNP، سیستم های ربات ربات جاروبرقی جمع و جور خودکار چند مکنده برای فنجان های دستی پشتیبانی می کند.
