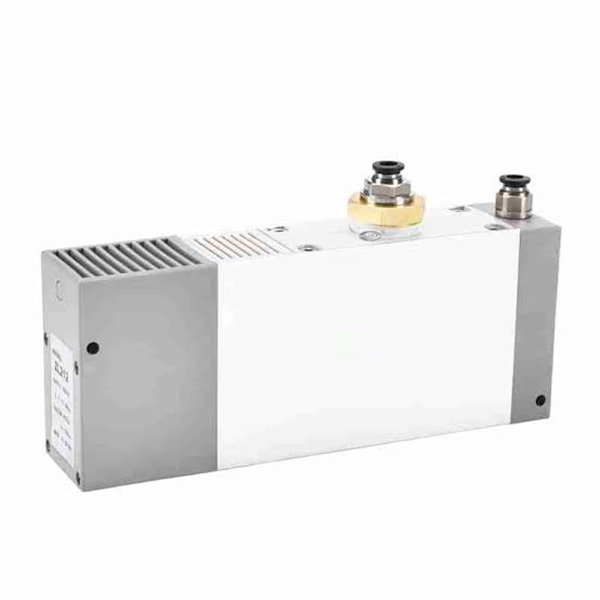

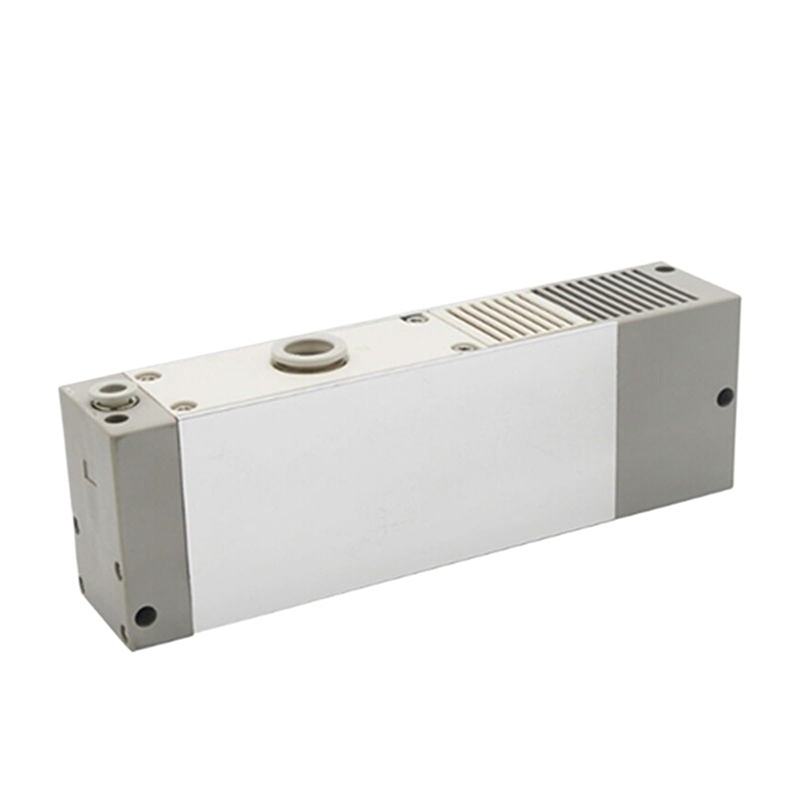

اجکتور خلاء چند مرحله ای سری ZL212

اجکتور خلاء چند مرحله ای SOLIH ZL212، ارتقاء کاهش یافته برای ZL112 با ابعاد نصب سازگار با SMC. خلاء بالاتر 90-95 کیلو پاسکال و 30% جریان مکش، 40% صرفه جویی در انرژی از طریق طراحی چند ونتوری. گزینه‌های مدولار: اگزوز خاموش‌کننده/درگاه، گیج مکانیکی یا سوئیچ فشار خلاء دیجیتال (NPN/PNP)، سوپاپ عرضه + رهاسازی. ایده آل برای شیشه، ورق فلز، مواد متخلخل و جابجایی ربات مکنده بزرگ با نشتی بالا.

ارسال استعلام

توضیحات محصول

اجکتور خلاء چند مرحله ای سری ZL212 | مدل ارتقاء ژنراتور خلاء زیاد جریان بالا برای ZL112

نام تجاری: SOLH توسط Richge Technology | جایگزین Drop-in سازگار با ابعاد نصب SMC ZL212

1. نمای کلی محصول و مشخصات عمومی

سری ZL212 اجکتور خلاء چند مرحله ای با جریان بزرگ ارتقا یافته است که از سری ZL112 مشتق شده است. مجهز به دهانه نازل بزرگتر، سطح خلاء بالاتر و جریان مکش افزایش یافته را ارائه می دهد. به ویژه برای مکش های بزرگ، قطعات کار متخلخل و شرایط کاری با نشتی بالا طراحی شده است. به طور گسترده ای به عنوان واحد خلاء اصلی برای دستکاری کننده های رباتیک، ورق های فلزی و مواد شیشه ای استفاده می شود.

مورد پارامتر	مشخصات
موقعیت محصول	مدل پیشرفته ZL112 ارتقا یافته، نازل بزرگتر برای خلاء بیشتر و جریان بیشتر
سیال قابل استفاده	هوای فشرده
تامین فشار هوا	0.3~0.7MPa، محدوده عملیاتی بهینه: 0.45~0.5MPa
درجه خلاء	-90 ~ -95 کیلو پاسکال
جریان مکش	بیش از 30٪ بالاتر از ZL112، مناسب برای قطعات کار متخلخل و مکنده های بزرگ
مصرف هوا	طراحی پخش کننده چند مرحله ای، بیش از 40 درصد صرفه جویی در انرژی در مقابل اجکتور خلاء تک مرحله ای
محدوده دمای محیط	-5 ~ 60 ℃
اتصال پورت	اتصالات استاندارد با یک لمس / پورت رزوه، کاملاً قابل تعویض با ابعاد نصب SMC ZL212

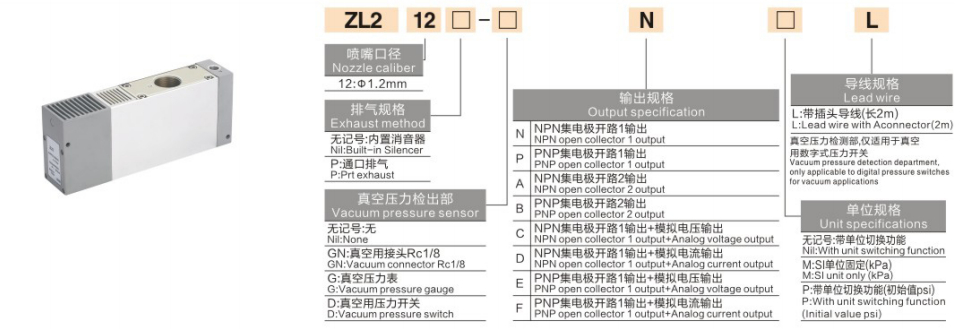

2. قانون نامگذاری مدل

قالب اصلی:ZL212‑□‑□‑□‑□

فرمت توسعه یافته با سوپاپ:ZL212‑□‑K1/K2 5 M Z‑□‑DDNL

موقعیت	کد	تعریف و توضیحات تفصیلی
1-4	ZL212	کد سری برای اجکتور خلاء چند مرحله ای، سوراخ نازل بزرگتر در مقایسه با ZL112
5	بدون علامت	اگزوز صدا خفه کن، کاهش نویز استاندارد برای کارگاه عمومی
	P	اگزوز پورت، برای نصب اگزوز با جریان بالا یا متمرکز
6 واحد تشخیص خلاء	بدون علامت	بدون ماژول تشخیص خلاء
	GN	پورت تشخیص خلاء Rc1/8 برای اتصال گیج فشار خارجی
	G	فشارسنج مکانیکی خلاء Y40Z داخلی
	D	سوئیچ فشار خلاء دیجیتال داخلی
7 مشخصات خروجی	N	خروجی 1 کاناله کلکتور باز NPN
	P	خروجی 1 کانال جمع آوری باز PNP
	A/B/C/D/E/F	خروجی چند کاناله / خروجی سیگنال آنالوگ و سایر عملکردهای توسعه یافته
8 واحد و کابل	L	کابل دوشاخه از پیش مونتاژ شده 2 متری
	M/P	واحد ثابت / واحد قابل تعویض (kPa / psi اختیاری)

3. توضیح پیکربندی مدل پایه

مدل	پیکربندی هسته	برنامه معمولی
ZL212	واحد پایه استاندارد، بدون سنج، بدون شیر داخلی	کاربرد عمومی با جریان بالا، شیر برقی خارجی مورد نیاز است
ZL212-GN	رابط گیج خلاء خارجی Rc1/8	برنامه هایی که برای خواندن نیاز به گیج خلاء متصل خارجی دارند
ZL212-D	سوئیچ فشار خلاء دیجیتال داخلی	خواندن خلاء دیجیتال و بازخورد سیگنال الکتریکی برای کنترل PLC
ZL212‑P	نسخه اگزوز نوع پورت بدون صدا خفه کن داخلی	سناریوهای اگزوز متمرکز با جریان بالا، محیط حساس به نویز
ZL212-G	مجهز به وکیوم گیج مکانیکی Y40Z	نشانگر سطح خلاء مکانیکی محلی مقرون به صرفه

4. مقایسه انتخاب کلید ZL112 در مقابل ZL212

مورد مقایسه	ZL112	ZL212
سوراخ نازل	Φ1.2 میلی متر	نازل سایز بزرگتر
درجه خلاء	-88 ~ -92 کیلو پاسکال	-90 ~ -95 کیلو پاسکال، عملکرد خلاء بالاتر
جریان مکش	سرعت جریان متوسط	+30٪ جریان مکش بالاتر
شرایط کاری مناسب	مکنده های معمولی، قطعات کار کوچک و متوسط	مکنده بزرگ، قطعه کار متخلخل، ورق و شیشه، حلقه‌های با نشتی بالا
مرجع قیمت مدل پایه	شروع از 245	شروع از 478، تقریبا. 20٪ بیشتر تحت پیکربندی یکسان

5. مزایای اصلی محصول

• بهبود عملکرد ونتوری چند مرحله ای: ارتقاء سطح خلاء و جریان مکش، سازگاری عالی برای مدارهای خلاء پنوماتیکی با نشتی بالا.

• گزینه های مدولار کاملا یکپارچه: سوپاپ تغذیه / رهاسازی برقی، صدا خفه کن، گیج خلاء مکانیکی/دیجیتال و سوئیچ فشار برای پیکربندی یک تکه موجود است و قطعات کمکی اضافی را به حداقل می رساند.

• ساخت و ساز کم صدا: صدا خفه کن داخلی، سطح نویز ≤70dB، مناسب برای محیط کارگاه معمولی کارخانه.

• عملکرد پایدار بدون نیاز به تعمیر و نگهداری: اجزای مکانیکی متحرک صفر، عمر طولانی برای تولید مداوم 24 ساعته.

• ردپای نصب سازگار: بعد نصب قابل تعویض با ZL112، از جایگزینی مستقیم ارتقاء میدان پشتیبانی می کند.

6. راهنمای انتخاب سریع

• قطعه کار کوچک و متوسط و کاربرد تک مکنده: ZL112 را برای عملکرد بهتر از نظر هزینه انتخاب کنید.

• مکنده بزرگ، مواد متخلخل، شیشه ورق یا حلقه خلاء با نشتی بالا: برای خلاء و ظرفیت جریان کافی، ZL212 را بکار ببرید.

• کنترل چرخه خودکار: نسخه دو سوپاپ K1 (تغذیه + شیر آزاد کردن) را انتخاب کنید، با سوئیچ فشار خلاء برای بازخورد سیگنال حلقه بسته مطابقت دهید.

• نظارت و راه اندازی بصری در محل: نوع سوئیچ فشار دیجیتال D را برای خواندن مستقیم مقدار خلاء دیجیتال انتخاب کنید.

7. سناریوهای کاربردی معمولی

• جابجایی رباتیک برای شیشه، ورق فلز، تخته چوب و اجزای صفحه بزرگ

• جذب متخلخل قطعه کار: کارتن، فوم، پارچه و مواد نفوذپذیر

• مدار خلاء با نشتی بالا برای فیکسچر چند مکنده با مساحت بزرگ

• خط مونتاژ اتوماسیون، ربات قالب گیری تزریقی قالب گیری و انتقال مواد

• تجهیزات لجستیکی ایستگاه جاروبرقی کالا در اندازه بزرگ
