سبک موازی مکانیکی سری HFP

گیره پنوماتیک موازی اهرمی اقتصادی SOLH HFP از انتقال مکانیکی اتصال اهرمی به عنوان یک راه حل مقرون به صرفه برای گرفتن سبک وزن استفاده می کند. اندازه های سوراخ 10/16/20/25/32 میلی متر را پوشش می دهد. وقتی پیستون امتداد پیدا می کند، فک ها بسته می شوند و در هنگام عقب نشینی باز می شوند. نیروی بستن 20٪ تا 30٪ بیشتر از نیروی باز کردن برای نگه داشتن قطعه کار قابل اعتماد است. سوراخ های نصب در سه وجه وجود دارد: جانبی، پایین و عقب. آهنرباهای دائمی داخلی با سوئیچ های مغناطیسی CS1-G برای بازخورد وضعیت باز/بسته کار می کنند. صفحات عایق اصطکاک فلزی برای انطباق با عملکرد مداوم چرخه بالا، سایش را کاهش می دهند. این دستگاه که به عنوان یک جایگزین اقتصادی برای گیره های هدایت خطی مانند HFZ و MHZ2 قرار دارد، برای کاربردهای سبک و بار متوسط به هزینه مناسب است. نگهداری دوره ای گریس روی اتصالات اهرم توصیه می شود. به طور گسترده برای جابجایی با فرکانس بالا قطعات پلاستیکی 3C، سخت افزار مهر و موم شده مینیاتوری و اجزای بسته بندی کوچک استفاده می شود. برای شرایط با بارهای آفست سنگین مداوم یا الزامات مونتاژ با دقت فوق العاده بالا توصیه نمی شود.

ارسال استعلام

توضیحات محصول

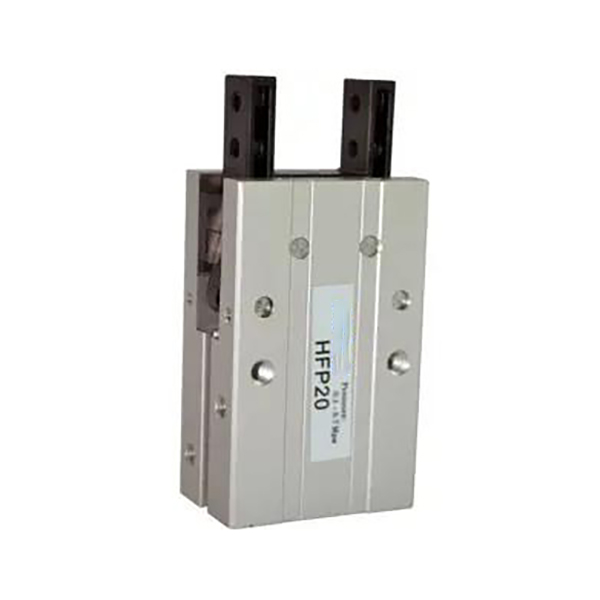

دستگیره پنوماتیکی موازی اقتصادی سری HFP اهرمی

نام تجاری: SOLH توسط Richge Technology

بررسی اجمالی محصول

سری SOLH HFP از انتقال اهرمی مکانیکی برای باز و بسته شدن موازی 2 فک استفاده می کند. نقاط قوت اصلی: مکانیسم اهرمی ساده با قیمت رقابتی، عملکرد گیره پایدار، نصب جهانی سه طرفه، آهنربا از پیش نصب شده در کارخانه و عمر طولانی مقاوم در برابر سایش. این راه حل اصلی گیره موازی اقتصادی برای بارگیری/تخلیه بار سبک با فرکانس بالا و ایستگاه های خودکار حساس به هزینه است.

ساختار اصلی و ویژگی های عملیاتی

- اصل کار: پیستون مجموعه اهرم را فشار می دهد تا دو فک را برای حرکت موازی به حرکت درآورد. درایو اهرمی مکانیکی خالص، اجزای کمتر، هزینه نگهداری کم.

- مشخصه نیرو: فک ها در هنگام باز شدن پیستون گیره می شوند و هنگام جمع شدن آزاد می شوند. نیروی بستن 20٪ تا 30٪ بیشتر از نیروی باز کردن برای نگهداری ایمن تر قطعه کار است.

- ثبات و دقت: سطح تماس بزرگ بین فک ها و بدنه اصلی لرزش را کاهش می دهد و دقت بستن را بهبود می بخشد. صفحات جداکننده فلزی سطوح اصطکاک را برای کاهش سایش و افزایش عمر مفید جدا می کنند.

- نصب انعطاف پذیر: سه وجه نصب (جانب / پایین / عقب). شیارهای حسگر یکپارچه از نصب مستقیم سوئیچ مغناطیسی بدون براکت اضافی پشتیبانی می کنند.

- مواد و دوام: بدنه آلومینیومی سخت آنودایز شده، قطعات اهرمی مقاوم در برابر سایش و فک های فولادی ضد زنگ. عمر چرخه مکانیکی ≥5 میلیون بار، مناسب برای عملیات اتوماسیون مداوم با فرکانس بالا.

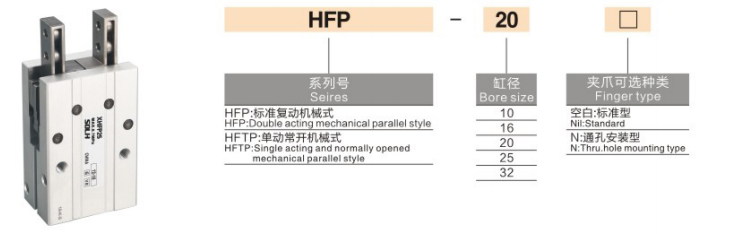

قانون کدگذاری مدل کامل

1. نمونه مدل：HFP20+2CS1-G

بخش	کد	تعریف
HFP	کد سری	گیره پنوماتیک موازی نوع اهرمی
20	اندازه سوراخ (میلی متر)	10/16/20/25/32
N	گزینه نصب	خالی = نصب استاندارد. N = نصب از طریق سوراخ
+2CS1-G	سوئیچ مغناطیسی	آهنربای داخلی، مطابق با کلیدهای موقعیت سری CS1-G

2. نمونه های مرجع سفارش استاندارد

-- HFP16：بوره 16، مدل پایه دو عملکرد بدون سوئیچ

- HFP25N: سوراخ 25، نسخه نصب شده از طریق سوراخ

-- HFP32+2CS1-G：Bore 32 مجهز به دو سوئیچ مغناطیسی CS1-G

مشخصات فنی Universal Core (Double Acting @0.5MPa)

مورد پارامتر	HFP10	HFP16	HFP20	HFP25	HFP32
سوراخ (میلی متر)	10	16	20	25	32
نیروی بستن (N @0.5MPa)	30	55	95	95	220
سکته باز شدن فک (میلی متر)	10	14	18	22	26
ماکزیمم برآمدگی گرفتن مجاز (میلی متر)	30	40	60	70	90
فشار عملیاتی (MPa)	0.2~0.7 (توصیه می شود: 0.4~0.5)
دمای محیط	-10 ~ +70 درجه سانتیگراد
روغن کاری	بدون روغن سیلندر؛ نگهداری دوره ای گریس برای اتصالات اهرمی مورد نیاز است
حداکثر فرکانس کاری (cpm)	180	180	180	120	120
وزن خالص (گرم)	110	200	350	580	950
موضوع بندر هوایی	M5×0.8	M5×0.8	Rc1/8	Rc1/8	Rc1/8

مزایای رقابتی اصلی

1. ساختار اهرمی عالی هزینه-عملکرد

- انتقال مکانیکی ساده تعداد قطعات را کاهش می دهد. عملکرد نزدیک به گیره های موازی سطح بالا در حالی که قیمت فقط به 1/2 ~ 2/3 مدل های نوع ریل راهنما می رسد.

2. نیروی گیره بالاتر ایمنی را افزایش می دهد

- نیروی گیره در طول امتداد 20٪ تا 30٪ بزرگتر از نیروی آزادسازی است، که خطر لغزش قطعه کار در شرایط بار سبک را کاهش می دهد.

3. نصب جهانی سه جهته

- سوراخ‌های نصب در قسمت‌های جانبی، پایینی و پشتی موجود است، از مونتاژ افقی، عمودی و جانبی برای راه‌اندازی آسان در محل پشتیبانی می‌کند.

4. آهنربای داخلی، آماده برای نصب سنسور

- آهنربای دائمی یکپارچه به عنوان استاندارد. شیارهای کشویی مخصوص بدنه برای سوئیچ‌های CS1-G. بدون نیاز به براکت نصب اضافی

5. طراحی مقاوم در برابر سایش برای عملیات چرخه بالا

- جداکننده های فلزی ضد اصطکاک، سایش اجزا را کاهش می دهند و عمر طولانی را برای خطوط تولید خودکار مداوم ارائه می دهند.

فرم های نصب و کاربردهای صنعتی معمولی

1. گزینه های نصب

- نصب جانبی: بستن افقی برای بارگیری/تخلیه خط مونتاژ

- نصب در پایین: بالابر عمودی برای قالب گیری تزریقی و انتخاب و جاسازی ماشین ابزار

-- نصب عقب: گرفتن جانبی برای ایستگاه های باریک محدود

3. سناریوهای کاربردی معمولی

-- 3C & Electronics: گرفتن قطعات پلاستیکی مینیاتوری، قطعات سخت افزاری و محفظه باتری

-- قطعات خودرو: انتقال قطعات کوچک مهر زنی، عناصر لاستیکی و تزئینات داخلی

- بسته بندی و لجستیک: چیدن کارتن های کوچک، کیسه های پلاستیکی و پالت های مینیاتوری

- اتوماسیون عمومی: گیره موقعیت یابی ایستگاه و جابجایی رفت و برگشتی با فرکانس بالا

مقایسه انتخاب: HFP Lever VS HFY Pivot VS MHZ2 Linear Guide Gripper

مورد مقایسه	دستگیره موازی اهرمی HFP	دستگیره موازی محوری HFY	دستگیره موازی راهنمای خطی MHZ2
قدرت هسته	هزینه کم، نیروی گیره بالا، نصب سه طرفه	سبک وزن فوق العاده نازک، جمع و جور برای سوراخ های کوچک	دقت بالا، استحکام بالا، ظرفیت بار سنگین
مکانیزم محرک	اتصال اهرمی مکانیکی	اتصال راکر محوری	قفسه و پینیون راهنمای خطی دقیق
سطح نیروی بستن	متوسط (30~220N)	کم (20 تا 100 نیوتن)	بالا (50~500N)
بار مناسب	0.5 ~ 5 کیلوگرم بار سبک و متوسط	0.2 ~ 2 کیلوگرم بار سبک	1 تا 15 کیلوگرم بار متوسط و سنگین
سطح هزینه	کم (گزینه اول اقتصادی)	کم (بار سبک فوق العاده نازک)	متوسط (تخصیص دقیق)
بهترین سناریو	ایستگاه های بارگذاری متوسط با فرکانس بالا نسبت به بودجه حساس	فضای ارتفاع محدود، قطعات کار کوچک فوق العاده سبک	مونتاژ دقیق، ربات EOAT، تقاضای بار ضد افست

راهنمای انتخاب سریع 3 مرحله ای

1. انتخاب سوراخ بر اساس جرم قطعه کار

-- 10 ≤1 کیلوگرم، 16 = 1 ~ 2 کیلوگرم، 20 = 2 ~ 3 کیلوگرم، 25 = 3 ~ 5 کیلوگرم، 32 = 5 ~ 8 کیلوگرم. ≥30٪ حاشیه ایمنی رزرو کنید.

2. تأیید سکته مغزی

- از حرکت فک ≥ ابعاد بیرونی قطعه کار به اضافه حداقل فاصله 2 میلی متری برای جلوگیری از تداخل مکانیکی اطمینان حاصل کنید.

3. تطبیق پیکربندی

- قفل سیگنال خودکار: دو سوئیچ مغناطیسی CS1-G را برای تشخیص حالت باز و بسته مجهز کنید.

- چیدمان تجهیزات محدود: نصب سه طرفه HFP راه حل های نصب انعطاف پذیری را ارائه می دهد.

خلاصه یک جمله

گیره بادی موازی اهرمی مقرون به صرفه SOLH HFP دارای محرک اهرمی مکانیکی با نیروی گیره بالاتر، نصب جهانی سه طرفه و حلقه مغناطیسی داخلی، راه حل کم هزینه سبک و بار متوسط ایده آل برای 3C فرکانس بالا، بسته بندی و ایستگاه های حمل و نقل خودکار حساس به هزینه عمومی است.
