فیلتر هوای پنوماتیک سری AF

فیلتر هوای پنوماتیک سری AF | پیش فیلتر هوای فشرده SOLIH برای سیستم تصفیه هوا

نام تجاری: SOLIH توسط Richge Technology | فیلتر تصفیه هوا پنوماتیک صنعتی

1. بررسی اجمالی محصول

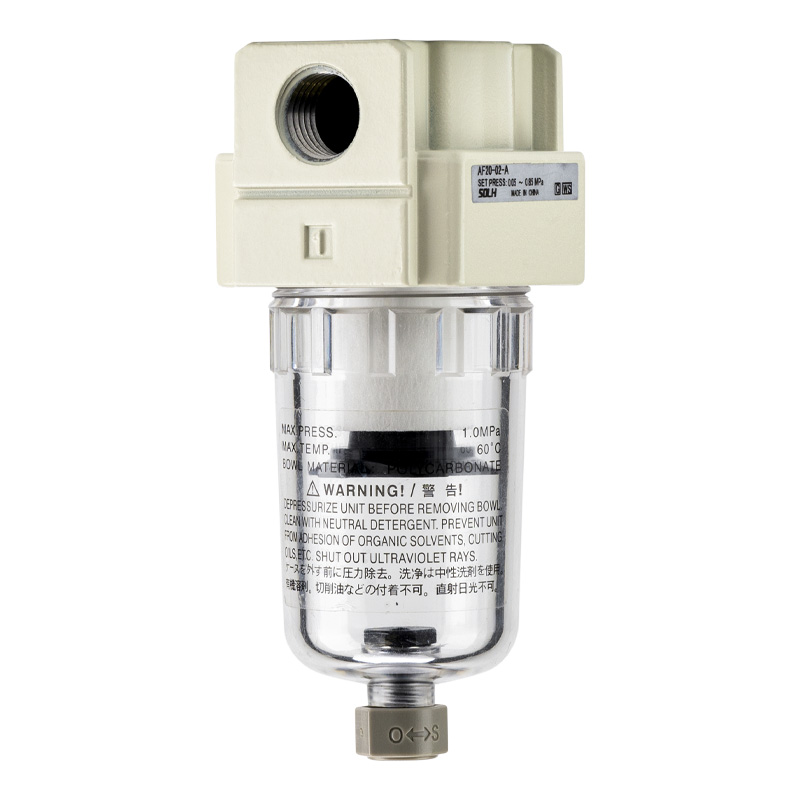

     فیلتر هوای سری SOLIH AF استجزء اصلی پیش فیلتر سیستم تصفیه منبع هوای پنوماتیک. این یک ساختار فیلتر دوگانه از جداسازی آب چرخشی گریز از مرکز و عنصر فیلتر فیبر را اتخاذ می کند که به طور موثر آب مایع، غبار روغن، گرد و غبار، زنگ و ذرات جامد را از هوای فشرده حذف می کند. این به طور موثر از اجزای پنوماتیک پایین دست مانند شیرهای برقی، سیلندرها و ابزارهای پنوماتیک در برابر آلودگی و سایش محافظت می کند. فیلتر AF از مونتاژ مدولار پشتیبانی می کند و می تواند کاملاً با دریچه های تنظیم فشار AR و روان کننده های AL ترکیب شود تا ترکیبات تصفیه منبع هوا دو یا سه واحدی AC را تشکیل دهد که به عنوان تضمین اصلی تصفیه برای سیستم های پنوماتیک صنعتی عمل می کند.

2. مشخصات کامل مدل و اندازه پورت

3. پارامترهای فنی اصلی

4. مدل کدگذاری قوانین و تعریف

  تعریف استاندارد مدل

     • AF2000-02: فیلتر پنوماتیک سری AF، سایز 2000، پورت رزوه Rc1/4، نوع زهکشی دستی استاندارد

     • AF4000-04D: فیلتر پنوماتیک سری AF سایز 4000 پورت رزوه Rc1/2 نوع زهکش اتوماتیک

  توضیح قانون کد

     • AF: کد سری فیلتر منبع هوا

     • 2000/3000/4000/5000: اندازه بدن و درجه جریان

     • 02/04: مشخصات پورت thread

     • پسوند D: عملکرد زهکشی خودکار (بدون پسوند برای تخلیه دستی استاندارد)

5. مزایای هسته محصول

     • فیلتر دوگانه کارآمدساختار چرخشی گریز از مرکز جلویی به سرعت آب مایع و ناخالصی های بزرگ را جدا می کند، در حالی که عنصر فیلتر فیبری با چگالی بالا 5 میکرومتر عقب گرد و غبار و ذرات ریز را رد می کند و به تصفیه عمیق چند مرحله ای هوای فشرده دست می یابد.

     • گزینه های زهکشی دوگانه: مجهز به زهکشی دستی استاندارد برای تجهیزات متناوب معمولی. نسخه زهکشی خودکار اختیاری (-D) برای تجهیزات کار مداوم 24 ساعته، اجتناب از حذف دستی تعمیر و نگهداری.

     • طراحی ترکیبی مدولار: ساختار مدولار استاندارد از اتصال بدون درز با تنظیم کننده فشار AR و روغن AL پشتیبانی می کند، گروه های تصفیه منبع هوا دو واحدی یا سه واحدی را آزادانه مونتاژ می کند، برای نصب تجهیزات و ادغام خط لوله مناسب است.

     • عملیات ایمن و بصری: مجهز به پوشش محافظ فنجان برای جلوگیری از آسیب فنجان و زباله های پرنده. نمایشگر اختلاف فشار داخلی به طور مستقیم وضعیت گرفتگی عنصر را منعکس می‌کند و تعویض و نگهداری به موقع را به کاربران یادآوری می‌کند.

     • سازگاری و ثبات گسترده: عملکرد پایدار در محدوده فشار گسترده 0.15 ~ 0.9MPa و محیط دمایی -5 ~ 60 ℃، مناسب برای شرایط مختلف کارگاه صنعتی سخت.

6. سناریوهای کاربردی معمولی

     • تصفیه خط لوله اصلی کمپرسور هوا: فیلتراسیون و تصفیه منبع هوای مرکزی برای مدارهای گاز اصلی کارگاه کارخانه برای بهبود کیفیت کلی هوا.

     • اتوماسیون تجهیزات صنعتی: پشتیبانی از تصفیه برای ماشین آلات اتوماتیک، ماشین ابزار، تجهیزات بسته بندی و تجهیزات تولید الکترونیکی برای تثبیت عملکرد پنوماتیک.

     • سناریوهای صنعت با دقت بالا: تصفیه منبع هوا برای پاشش، جوشکاری، ابزار دقیق و متر برای جلوگیری از تداخل ناخالصی بر دقت پردازش.

     • حفاظت از قطعات پنوماتیک: به عنوان فیلتر جلویی برای سیلندرها، شیرهای برقی و ابزارهای پنوماتیک برای کاهش سایش قطعات و افزایش عمر مفید استفاده می شود.

7. دستورالعمل های نگهداری روزانه

     • زهکشی منظم: آب انباشته شده در فنجان فیلتر را به صورت دوره ای تخلیه کنید تا مطمئن شوید که سطح آب زیر خط هشدار قرار دارد و از جریان آب مایع به پایین دست جلوگیری کنید.

     • تعویض به موقع عنصر: هنگامی که اختلاف فشار هوا به وضوح یا پس از 6 تا 12 ماه استفاده منظم افزایش می یابد، عنصر فیلتر فیبر را تعویض کنید تا از راندمان فیلتر اطمینان حاصل شود.

     • نصب استاندارد: برای اطمینان از عملکرد طبیعی فیلتراسیون و جداسازی آب، به طور عمودی مطابق با علامت فلش جریان هوا روی بدنه شیر نصب کنید.

خلاصه یک جمله

     فیلتر هوای سری SOLIH AF از ساختار دوگانه سانتریفیوژ و فیلتر فیبر استفاده می کند، با تصفیه با دقت بالا 5μm، حالت تخلیه دوگانه و عملکرد ترکیبی مدولار، که ضروری ترین جزء تصفیه جلویی برای سیستم های تصفیه منبع هوای پنوماتیک صنعتی برای محافظت از تجهیزات پنوماتیک پایین دست است.
