ترکیبی دو واحدی پنوماتیک سری AC FRL

ترکیبی دو واحدی پنوماتیک سری AC FRL | واحد تصفیه منبع هوا یکپارچه فیلتر هوا و رگولاتور AF+AR

نام تجاری: SOLIH توسط Richge Technology | مجموعه استاندارد تصفیه منبع هوا پنوماتیک صنعتی

1. بررسی اجمالی محصول

     سری SOLIH AC aترکیب استاندارد یکپارچه دو واحدی تصفیه منبع هوای پنوماتیکترکیبی از فیلتر هوای AF و تنظیم کننده فشار AR در یک مجموعه مدولار. تصفیه هوای فشرده حرفه ای و تنظیم فشار پایدار را در یک نصب کامل انجام می دهد و به طور موثر رطوبت، گرد و غبار و ناخالصی های ذرات را از بین می برد و در عین حال فشار کاری سیستم را ثابت نگه می دارد. با ساختار یکپارچه، نصب صرفه جویی در فضا و تعمیر و نگهداری ساده، اصلی ترین پیکربندی استاندارد برای تجهیزات پنوماتیک خودکار است که برای تهویه مطبوع منبع هوای جلویی کمپرسورها و محرک های مختلف پنوماتیک کاملاً مناسب است.

2. موقعیت یابی محصول

  ترکیبی دو واحدی AC = فیلتر AF آب و غبار + تثبیت و کاهش فشار AR

     در انتهای عقب کمپرسورهای هوا برای تصفیه منبع هوای اولیه و کنترل دقیق فشار نصب شده است. این مونتاژ استاندارد جهانی برای سیستم های پنوماتیک اتوماسیون صنعتی است که به طور گسترده در تجهیزات تمیز بدون روغن و سناریوهای تثبیت مدار پنوماتیک عمومی استفاده می شود.

3. مدل سری کامل و درجه جریان

4. مشخصات فنی اصلی

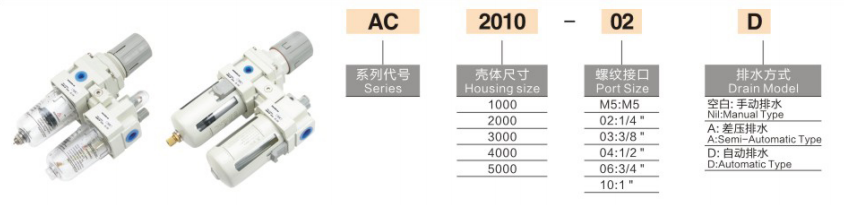

5. مدل کدگذاری قوانین و توضیح

     • AC2010-02: ترکیب منبع هوا 2 واحدی، سایز 2000، پورت Rc1/4، زهکشی دستی استاندارد

     • AC4010-04D: ترکیبی منبع هوا 2 واحدی سایز 4000 پورت Rc1/2 نوع زهکشی اتوماتیک

     • AC3010-03G: ترکیب 2 واحدی با فشار سنج با دقت بالا

  تعریف پسوند

     • بدون پسوند: تخلیه دستی (نوع استاندارد مقرون به صرفه)

     • -دی: تخلیه خودکار (برای تجهیزات کار مداوم 24 ساعته)

     • -جی: مجهز به گیج فشار جهت تنظیم فشار بصری

6. ویژگی های ساختاری و مزایای محصول

     • طراحی مدولار یکپارچه: ساختار یکپارچه فیلتر و رگولاتور نصب و جداسازی یک تکه را انجام می دهد و فضای خط لوله را تا حد زیادی صرفه جویی می کند و چیدمان در محل و تعمیر و نگهداری روزانه را ساده می کند.

     • جداسازی آب کارآمد و عمر طولانی: جداسازی چرخشی گریز از مرکز در مرحله جلو، غبار بزرگ آب و ناخالصی ها را به طور موثر حذف می کند، بار عنصر فیلتر را کاهش می دهد و عمر مفید عنصر فیلتر دقیق 5 میکرومتر را افزایش می دهد.

     • خروجی فشار پایدار و پاسخ سریع: ساختار تنظیم فشار نوع سرریز پاسخ فشار حساس و فشار پایین دست پایدار را تضمین می کند و به طور موثر از نوسانات فشار در طول عملیات تجهیزات جلوگیری می کند.

     • ساختار خود قفل ضد سوء عملکرد: طراحی تنظیم فشار خود قفل دستگیره از انحراف فشار ناشی از لرزش تجهیزات یا لمس تصادفی جلوگیری می کند و از پارامترهای سیستم پنوماتیک پایدار طولانی مدت اطمینان می دهد.

     • پایش سطح آب بصری: لیوان آب شفاف PC با پوشش محافظ مشاهده بصری سطح آب را در زمان واقعی انجام می دهد و از تجمع بیش از حد آب بر کیفیت فیلتراسیون و اجزای پایین دست جلوگیری می کند.

     • ارتقا و گسترش رایگان: رابط استاندارد مدولار از اتصال مستقیم با روغن AL پشتیبانی می کند و به سرعت به یک مجموعه کامل FRL سه واحدی برای مدارهای پنوماتیک روغن کاری شده ارتقا می یابد.

7. سناریوهای کاربردی معمولی

     • اتوماسیون تجهیزات صنعتی: پیش تصفیه منبع هوا برای ماشین های خودکار، ماشین ابزار، بازوهای رباتیک و خطوط تولید اتوماسیون دقیق.

     • تجهیزات خط لوله صنعت سبک: تصفیه پایدار برای سیستم های پنوماتیک الکترونیک، بسته بندی، چاپ، نساجی و خط مونتاژ.

     • حفاظت از قطعات پنوماتیک: فیلتر جلویی و تثبیت فشار برای سیلندرها، شیرهای برقی و ابزارهای پنوماتیک برای کاهش سایش و میزان شکست.

     • پردازش منبع هوای متمرکز: تصفیه هوای اولیه و تنظیم فشار برای خطوط لوله اصلی هوای کارگاه کارخانه برای بهبود کیفیت کلی منبع هوا.

8. دستورالعمل های نگهداری روزانه

     • زهکشی منظم: آب انباشته شده در فنجان را به طور مرتب تخلیه کنید تا سطح آب زیر خط هشدار باشد و از ورود آب مایع به مدار پایین دست جلوگیری شود.

     • تعویض به موقع عنصر فیلتر: اگر فشار دیفرانسیل به میزان قابل توجهی افزایش یافت، فوراً عنصر فیلتر را تعویض کنید. تعویض منظم هر 6 تا 12 ماه برای حفظ عملکرد بهینه فیلتراسیون.

     • نصب استاندارد: برای اطمینان از جداسازی طبیعی آب و راندمان تنظیم فشار، آن را به صورت عمودی و دقیقاً به دنبال فلش جریان هوا روی بدنه نصب کنید.

9. FRL Two-Unit & Three-Unit Selection Instructions

     • AC دو واحدی (فیلتر + رگولاتور): مناسب برایتجهیزات پنوماتیکی بدون روغن و تمیزمانند تجهیزات دقیق الکترونیکی، سیستم های خلاء و سیلندرهای بدون روغن.

     • AC سه واحدی (فیلتر + رگولاتور + روان کننده): مناسب برای سیلندرهای پنوماتیک معمولی، موتورهای بادی و قطعات متحرک پنوماتیکی که نیاز به روغن کاری روغن دارند.

خلاصه یک جمله

     ترکیب دو واحدی سری SOLIH AC دارای فیلتراسیون هوا با راندمان بالا و تثبیت فشار دقیق است که دارای نصب مدولار، تنظیم فشار ضد رانش و نظارت بصری سطح آب است که مقرون‌به‌صرفه‌ترین و پرکاربردترین راه‌حل تصفیه استاندارد منبع هوا برای سیستم‌های پنوماتیک خودکار صنعتی است.
