برند:SOLH توسط Richge Technology

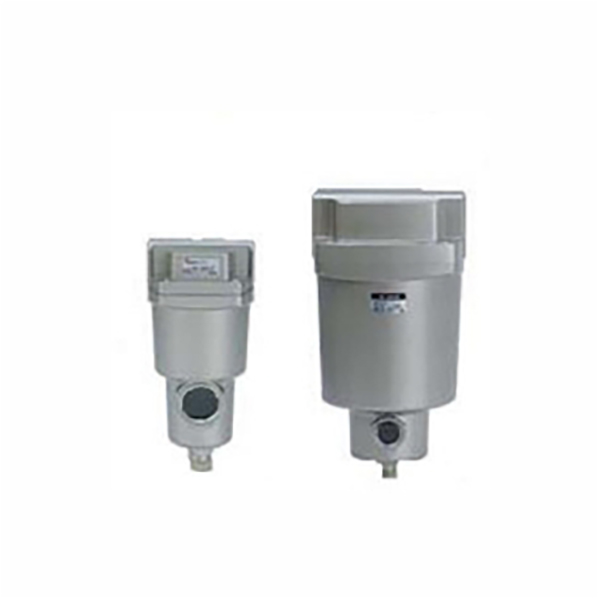

AFF و AM مجموعه اصلی تصفیه منبع هوا را تشکیل می دهند. AFF به عنوان فیلتر درشت اولیه برای حذف ناخالصی های جامد و قطرات آب متراکم عمل می کند، در حالی که AM یک جداکننده دقیق غبار روغن برای حذف آئروسل میکرو روغن است، تمیزی هوای فشرده را بهبود می بخشد و به طور کامل از محرک های پنوماتیک پایین دست محافظت می کند.
1. فیلتر درشت خط اصلی سری AFF
- دقت فیلتر: 1μm، نرخ جذب ذرات 99% (به روز رسانی از درجه قدیمی 3μm)
- عملکرد هسته: حذف گرد و غبار بزرگ، زباله های زنگ زده و آب متراکم شده، 99٪ راندمان جداسازی آب به عنوان فیلتر اولیه جلویی
-- استاندارد تمیزی: ISO8573-1:2010 [4:7:4]
2. جداکننده غبار روغن سری AM (فیلتر ظریف)
- دقت فیلتراسیون: 0.1μm، 99% نرخ جذب ریز روغن (به روز شده از درجه قدیمی 0.3μm)
- عملکرد هسته: جداسازی کامل غبار روغن، غلظت باقیمانده روغن خروجی ≤1mg/m³ (0.8ppm)، کاملا مطابق با الزامات فرآیند روانکاری بدون روغن
-- استاندارد تمیزی: ISO8573-1:2010 [2:7:3]
3. مزایای عمومی مشترک
- افت فشار بسیار کم ≤5 کیلو پاسکال، صرفه جویی در انرژی، ظرفیت جریان 20 درصد نسبت به مدل های معمولی افزایش یافته است.
- کاسه ذخیره سازی مایع استیل ضد زنگ سبک وزن، حداکثر کاهش وزن تا 52٪
- یادآوری نگهداری بصری: نشانگر گرفتگی داخلی استاندارد با حلقه قرمز برای قضاوت در مورد زمان تعویض فیلتر. درپوش انتهایی فیلتر با کد رنگی برای شناسایی سریع مدل
- طراحی آبشار مدولار، می تواند به صورت سریال با فیلترهای بسیار ظریف AMD / AMH متصل شود تا نیازهای هوای فوق تمیز چند درجه ای را برآورده کند.

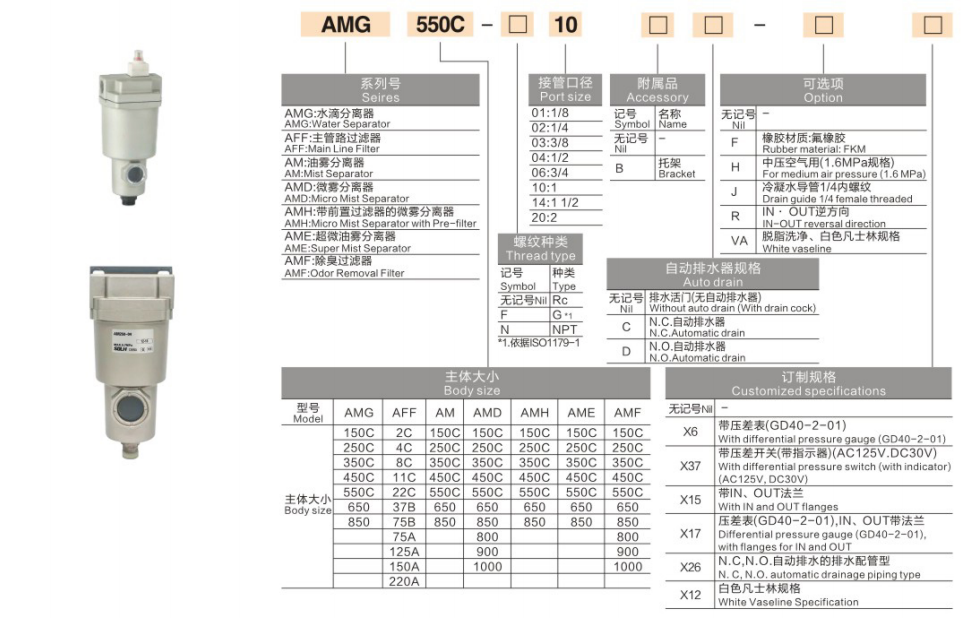

1. مدل های مثال: AFF40-04 ; AM50-10D
|
بخش کد |
شرح تعریف |
| AFF / AM |
شناسه سری / AFF = فیلتر درشت خط اصلی / AM = جداکننده ریز غبار روغن |
| 20 / 30 / 40 / 50 / 60 / 70D /80D /90D |
کد اندازه قاب، مربوط به حداکثر جریان نامی |
| 02/04/06/10/14 |
اندازه رزوه پورت 02=1/4، 04=1/2، 06=3/4، 10=1، 14=1.5. گزینههای موضوع: Rc / G / NPT |
| -دی |
پسوند اختیاری D = تخلیه خودکار معمولی باز (زهکشی بدون فشار هوا) |
2. نمونه های سفارش استاندارد
- فیلتر درشت AFF، پورت 1/2 اینچی، تخلیه خودکار: AFF40-04D
- جداکننده غبار روغن AM، پورت 1 اینچی، تخلیه خودکار: AM50-10D
- جریان بالا 7000 لیتر در دقیقه، پورت 1.5 اینچی: AM70D-14
1. پارامترهای مشترک عمومی
- محیط قابل اجرا: هوای فشرده (پیش فیلتر ≥40μm مورد نیاز بالادست)
- محدوده فشار عملیاتی: 0.1 ~ 1.0 MPa. فشار ضد ترکیدگی 1.5 مگاپاسکال
- دمای محیط عملیاتی: -5 ~ 60 ℃ (بدون تشکیل یخ در داخل کاسه)
- پیکربندی تخلیه: تخلیه دستی به عنوان استاندارد. تخلیه خودکار اختیاری از طریق پسوند -D
2.جدول پارامترهای جریان و ابعاد سری کامل
|
کد مدل |
حداکثر جریان (L/min) |
اندازه موضوع پورت |
وزن خالص (کیلوگرم) |
حجم ذخیره سازی مایع (سانتی متر مربع) |
|
20 |
300 |
1/8"، 1/4" |
0.19 |
8 |
|
30 |
750 |
1/4، 3/8 اینچ |
0.39 |
25 |
|
40 |
1500 |
1/4، 3/8، 1/2 اینچ |
0.79 |
45 |
|
50 |
2200 |
3/4"، 1" |
1.23 |
100 |
|
60 |
3700 |
1" |
1.46 |
100 |
| 70D |
7000 |
1"، 1.5" |
3.4 |
— |
| 80D |
11000 |
1.5 اینچ |
4.7 |
— |
| 90D |
14500 |
1.5"، 2" |
5.0 |
— |
1. طرح تطبیق درجه فیلتر
- مدارهای پنوماتیک عمومی معمولی: AFF (فیلتر درشت 1μm) → تنظیم کننده فشار → روان کننده
- تجهیزات اتوماسیون دقیق بدون روغن: AFF → AM (0.1μm جداکننده غبار روغن) → تجهیزات پایانه
- فرآیند نیمه هادی / نوری با تمیزی فوق العاده بالا: AFF → AM → AMD (فیلتر فوق العاده 0.01μm)
2. محاسبه حاشیه جریان
- مدلی با جریان نامی 1.2 تا 1.5 برابر بیشتر از کل حداکثر مصرف هوای سیستم انتخاب کنید. جریان اضافه بار کارایی فیلتراسیون را به شدت کاهش می دهد و افت فشار را افزایش می دهد.
3. انتخاب حالت تخلیه
- تولید مداوم 24 ساعته بدون مراقبت، بازده میعانات بالا: نسخه تخلیه خودکار -D را انتخاب کنید
- تجهیزات متناوب با فرکانس پایین: نوع تخلیه دستی استاندارد کافی است
4. اصل تطبیق بندر
- اندازه پورت فیلتر سازگار با قطر خط لوله اصلی؛ از کاهش/افزایش قطر برای جلوگیری از افت فشار اضافی اجتناب کنید.
- اتوماسیون صنعتی عمومی: ماشین ابزار CNC، سیلندرهای هوا، شیر برقی جلویی آب و روغن
- تولید مواد غذایی و دارویی: منبع هوای تمیز بدون روغن برای جلوگیری از آلودگی محصول
-- کارگاه های الکترونیک و پوشش 3C: از بین بردن غبار روغن برای جلوگیری از نقص پوشش سطح و آلودگی اجزای دقیق
-- سیستم پس از تصفیه کمپرسور هوا: آبشاری با خشک کن های هوای خنک کننده / جذبی برای ارتقاء خلوص کلی هوا
|
مورد مقایسه |
فیلتر درشت خط اصلی AFF |
AM Oil Mist Separator Fine Filter |
| دقت فیلتراسیون |
1μm، قطرات آب و ذرات جامد بزرگ را حذف می کند |
0.1μm، جداسازی مه روغن میکرو اختصاصی |
| روغن باقیمانده خروجی |
بدون عملکرد جداسازی روغن |
≤1mg/m³ غلظت روغن باقیمانده بسیار کم |
| موقعیت نصب |
مرحله اول بعد از کمپرسور هوا، قسمت جلویی مدار هوا |
بعد از فیلتر درشت AFF، قبل از تجهیزات ترمینال دقیق |
| عملکرد اصلی |
پیش فیلتراسیون اولیه، از عناصر فیلتر ریز پایین دست محافظت می کند |
تصفیه دقیق ثانویه، هوای فشرده تمیز بدون روغن را تامین می کند |
فیلتر درشت خط اصلی SOLH AFF 1μm و جداکننده غبار روغن AM 0.1μm واحدهای تصفیه هوای ماژولار آبشاری با محدوده جریان کامل 300 ~ 14500 L/min، نشانگر گرفتگی بصری و تخلیه خودکار اختیاری، مطابق با استاندارد ISO8573-1 برای تصفیه هوای عمومی، منابع غذایی بدون اشعه هوا، روغنهای پزشکی و الکترونیکی.
