ترکیب سه واحدی سری AC FRL

سری AC FRL سه واحد ترکیبی | مونتاژ سه گانه AF+AR+AL منبع هوای پنوماتیک

نام تجاری: SOLIH توسط Richge Technology | واحد خدمات پنوماتیک صنعتی FRL استاندارد

1. بررسی اجمالی و تعریف محصول

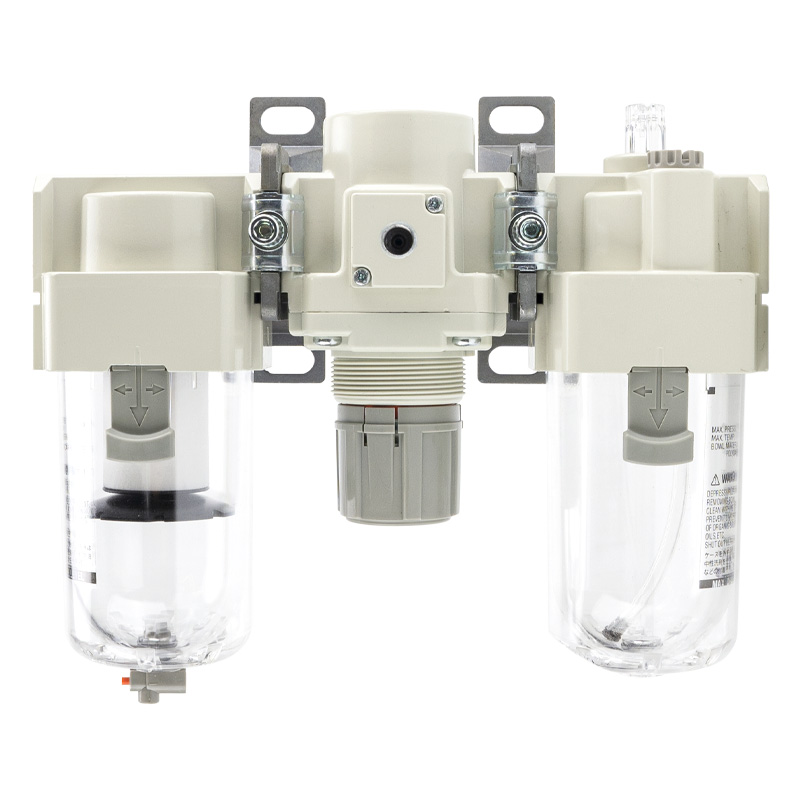

     سری SOLIH ACترکیب سه واحدی FRL یک مجموعه استاندارد تصفیه منبع هوای پنوماتیکی کامل است که از یکفیلتر هوا AF + تنظیم کننده فشار AR + روان کننده هوا AL. این تصفیه هوای پنوماتیک کل فرآیند را تکمیل می کند: فیلتر ناخالصی و رطوبت، تنظیم فشار پایدار و روانکاری دقیق میکرو روغن در یک واحد مدولار. این حفاظت جامع برای اجزای پنوماتیک پایین دستی مانند سیلندرها، شیرهای برقی و موتورهای پنوماتیکی را فراهم می کند، به طور موثری سایش قطعات را کاهش می دهد، از خرابی گیر کردن جلوگیری می کند و طول عمر کل سیستم پنوماتیک را افزایش می دهد. این استانداردترین و ضروری ترین مجموعه هسته برای مدارهای پنوماتیک روغن کاری شده سنتی است.

2. مدل سری کامل و جدول مشخصات

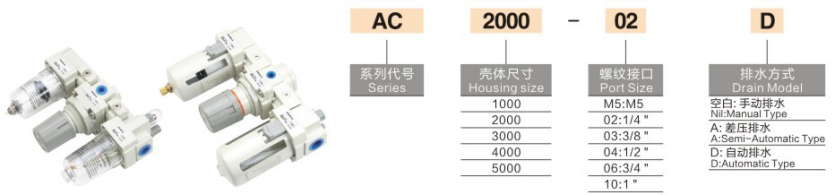

  پسوند تعریف کد

     • -دی: عملکرد زهکشی خودکار (بدون نیاز به تخلیه دستی آب)

     • -جی: مجهز به فشار سنج با دقت بالا

  نمونه مدل: AC4000-04D → اندازه پورت 1/2 اینچی، استاندارد FRL سه واحدی با عملکرد تخلیه خودکار

3. پارامترهای فنی اصلی

4. ویژگی های ساختاری و مزایای محصول

     • ساختار مدولار یکپارچه: طراحی مدولار متصل شده استاندارد نصب، جداسازی و تعویض سریع را انجام می دهد. هر واحد را می توان به طور مستقل نگهداری کرد و تا حد زیادی دشواری تعمیر و نگهداری در محل و هزینه تعویض را کاهش داد.

     • جداسازی آب سیکلون با راندمان بالا: فیلتر ساختار حذف آب چرخشی گریز از مرکز را اتخاذ می کند که به سرعت آب مایع و ذرات بزرگ در هوا را جدا می کند و از عنصر فیلتر دقیق محافظت می کند و راندمان کلی تصفیه هوا را بهبود می بخشد.

     • تنظیم فشار پایدار نوع سرریز: تنظیم کننده فشار ساختار تثبیت کننده ولتاژ سرریز را با پاسخ سریع و خروجی فشار پایدار اتخاذ می کند و به طور موثر از رانش فشار و نوسان ناشی از تغییر جریان یا لرزش تجهیزات جلوگیری می کند.

     • تنظیم خودکار قفل شدن دستگیره: طراحی دستگیره تنظیم فشار خود قفل از تغییر پارامتر فشار ناشی از لمس تصادفی یا لرزش طولانی مدت جلوگیری می کند و از عملکرد پایدار طولانی مدت سیستم پنوماتیک اطمینان می دهد.

     • طراحی سطح روغن و آب بصری: لیوان PC شفاف با پوشش محافظ ایمنی، مشاهده بی‌درنگ سطح آب فیلتر و سطح روغن روان‌کننده را امکان‌پذیر می‌کند و تخلیه به موقع و تکمیل روغن را تسهیل می‌کند.

     • مواد مصرفی قابل تعویض مستقل: عنصر فیلتر و هسته روانکار را می توان به طور جداگانه بدون تعویض کل مجموعه واحدها تعویض کرد و هزینه عملیاتی طولانی مدت را کاهش داد.

5. جریان کاری مدار هوای استاندارد

  کمپرسور هوا → AC FRL سه واحدی → شیر برقی → سیلندر پنوماتیک / محرک پنوماتیک

     این سه واحد گام به گام تصفیه هوا را انجام می دهد: فیلتر کردن رطوبت و ناخالصی ها ← تثبیت فشار ورودی ← اتمیزه کردن روغن روان کننده و ارائه منبع هوای تمیز، پایدار و روغن کاری شده برای قطعات پنوماتیکی ترمینال.

6. سناریوهای کاربردی معمولی

     • تجهیزات اتوماسیون صنعتی: پیش تصفیه منبع هوا برای ماشین ابزارهای اتوماتیک، دستکاری کننده ها و خطوط تولید خودکار.

     • خطوط تولید صنعت سبک: تامین هوای پایدار برای بسته بندی، چاپ، نساجی و تجهیزات پردازش الکترونیکی.

     • قطعات پنوماتیک روغن کاری شده: درمان ویژه منبع هوا برای سیلندرهای تلسکوپی، گیره های پنوماتیک و موتورهای بادی که نیاز به روغن کاری دارند.

     • سیستم منبع هوای متمرکز کارگاهی: تصفیه ثانویه و تثبیت فشار برای خط لوله اصلی کمپرسور هوا برای بهبود پایداری کلی سیستم پنوماتیک.

7. راهنمای انتخاب: دو واحد در مقابل سه واحد

8. دستورالعمل های نگهداری روزانه

     • آب را به طور منظم تخلیه کنید تا مطمئن شوید که سطح آب در فنجان فیلتر زیر خط هشدار قرار دارد.

     • در زمانی که اختلاف فشار هوا به وضوح افزایش می یابد یا پس از 6 تا 12 ماه استفاده معمولی، عنصر فیلتر را تعویض کنید.

     • برای اطمینان از راندمان عادی درمان، به طور عمودی مطابق با فلش جریان هوا روی بدنه شیر نصب کنید.

     • وضعیت اتمیزه شدن غبار روغن را به طور مرتب بررسی کنید تا از روانکاری یکنواخت اجزای ترمینال اطمینان حاصل کنید.

خلاصه یک جمله

     ترکیب سه واحدی FRL سری SOLIH AC عملکردهای فیلتراسیون، تثبیت فشار و روانکاری میکرو را ادغام می کند، دارای نصب مدولار، خروجی فشار پایدار و نظارت بصری روغن-آب است که استاندارد و پرکاربردترین راه حل تصفیه منبع هوا برای سیستم های اتوماسیون پنوماتیک روغن کاری معمولی است.
