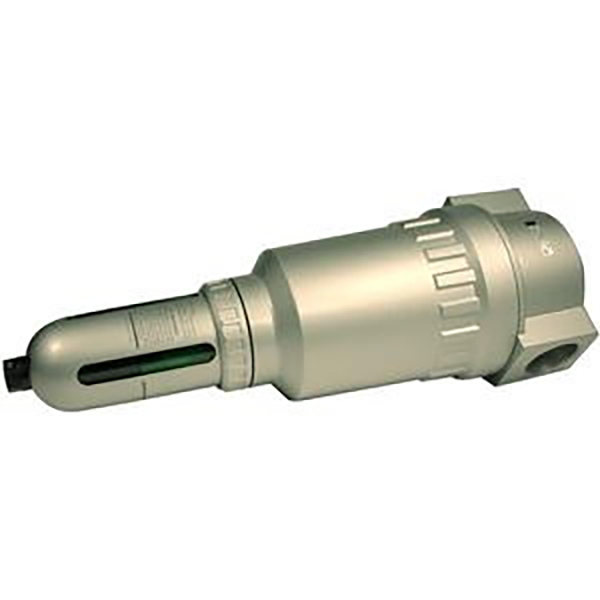

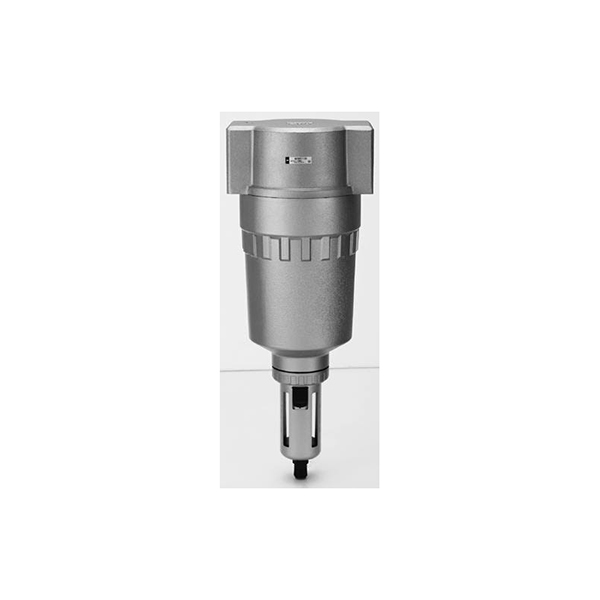

فیلتر هوای جریان بالا با ظرفیت بالا سری AF800 / AF900

برند:SOLH توسط Richge Technology

بررسی اجمالی محصول

     SOLH AF800 و AF900 فیلترهای هوای اصلی خط لوله با کالیبر بزرگ صنعتی با ظرفیت بالا هستند که کاملاً ابعاد و عملکرد قابل تعویض با SMC اصلی AF800/AF900 هستند. طراحی شده برای منبع هوای اصلی کمپرسور هوا، تامین هوای متمرکز خط تولید و سیستم‌های پنوماتیکی جزیره‌ای چند سوپاپ. متفاوت از واحدهای خدمات هوایی اسپلیت کوچک AF200/300/400، دارای کانال جریان بزرگ، جریان تصفیه فوق العاده بالا و کاسه جمع آوری آب با ظرفیت بالا هستند.

     این دستگاه ناخالصی های متراکم شده، زنگ زدگی و گرد و غبار را در هوای فشرده به صورت گریز از مرکز جدا می کند و به طور کامل از شیرهای برقی پایین دست، سیلندرها، اجکتورهای خلاء و محرک های بزرگ پنوماتیک محافظت می کند و میزان خرابی کل خط پنوماتیک را تا حد زیادی کاهش می دهد.

دو مشخصات کامل:

   1.  AF800: جریان متوسط ​​بزرگ، پورت G1¼ / G1½ (1.25 / 1.5 اینچ)

   2.  AF900: فیلتر خط لوله اصلی بسیار بزرگ، پورت G2 (2 اینچ)

     لوازم جانبی اختیاری: تخلیه دستی / تخلیه خودکار شناور، عنصر فیلتر چند درجه، کاسه PC شفاف / کاسه فلزی ضد انفجار. به طور گسترده با خوشه های ماشین ابزار، خطوط تولید باتری لیتیومی، کارگاه های نقاشی و تجهیزات شیمیایی کامل با تقاضای منبع هوای پرقدرت مطابقت دارد.

قانون کدگذاری مدل کامل

   فرمت کد سفارش کامل: AF800-F16 / AF900-F20 - □ - □

    1. AF800 / AF900: کد سری فیلتر هوای با ظرفیت بالا

    2. F12 / F16 / F20: اندازه رزوه پورت

     -- F12 = G1¼ (1.25 اینچ)

     -- F16 = G1½ (1.5 اینچ)

     -- F20 = G2 (2 اینچ)

   3. پسوند وسط: نوع تخلیه

     -- خالی: تخلیه دستی استاندارد

     -- AD47: تخلیه خودکار شناور معمولی بسته (برای کاسه کامپیوتر، بدون نشت هوا پس از خاموش شدن تجهیزات)

     -- AD48-6: بدون تخلیه خودکار شناور معمولی باز (برای کاسه فلزی نایلونی، زهکشی خودکار مداوم)

   4. پسوند پایانی: گزینه مواد کاسه آب

     -- خالی: کاسه PC شفاف استاندارد + پوشش محافظ فلزی ضد برخورد

     -- M: کاسه فلزی ضد زنگ با پنجره مشاهده سطح مایع (برای محیط های گرد و غبار، روغنی و خشن در فضای باز)

     -- MG: کاسه فلزی با سنج سطح مایع داخلی برای مشاهده حجم آب از راه دور

   5. قابلیت تنظیم دقیق عنصر فیلتر:

     - استاندارد 5μm؛ اختیاری 2μm دقت بالا، 10/20/40/70/100μm فیلتر درشت

جدول مشخصات فنی هسته جهانی

ساختار داخلی و اصل کاری فیلتراسیون

  1. مرحله 1: ساختار راهنمای جداسازی آب گریز از مرکز

     - جریان هوا با سرعت بالا در جهت مماس می چرخد. نیروی گریز از مرکز، آب متراکم شده مایع، قطرات روغن و ذرات بزرگ زنگ را به دیواره داخلی کاسه پرتاب می کند که در اثر گرانش به ته می نشیند. بیش از 95٪ آلاینده های مایع از قبل جدا شده اند تا بار عنصر فیلتر کاهش یابد و چرخه تعویض طولانی شود.

  2. مرحله 2: عنصر فیلتر فیبر چند لایه

     - هوای فشرده پس از آبگیری گریز از مرکز از فیلتر فیبر چندلایه کارتریج عبور می کند تا گرد و غبار جامد کوچک و ذرات آئروسل روغن ریز را رهگیری کند. نسخه 2μm با دقت بالا منبع هوای فوق العاده تمیز را برای دریچه های متناسب دقیق و مدارهای خلاء فراهم می کند.

  3. پارتیشن بافل تعبیه شده در بالای کاسه

     --  آب ته نشین شده را در پایین جدا می کند تا از حباب ثانویه آب مایع توسط جریان هوا به خط لوله هوای پاک جلوگیری کند.

  4. کاسه آب قابل جدا شدن + مجموعه تخلیه

     شیر تخلیه یکپارچه در پایین با دو محلول زهکشی:

     -- تخلیه دستی: دکمه پایین را فشار دهید تا آب انباشته به صورت دستی تخلیه شود

     - تخلیه خودکار شناور: هنگامی که آب به آستانه باز شدن خودکار زهکشی می رسد، شناور افزایش می یابد، عملیات بدون مراقبت برای خطوط تولید مداوم

   5. بدنه اصلی آلیاژ آلومینیوم آنودایز سخت

     - کانال جریان مستقیم مستقیم با مقاومت جریان هوا بسیار کم، تامین هوای پایدار بدون افت فشار آشکار در شرایط کامل

     - بار جریان بزرگ؛ درمان سطح ضد روغن و ضد خوردگی.

لوازم جانبی اختیاری و راهنمای انتخاب مواد

   1. سه گزینه کاسه آب

   1.1 کاسه کامپیوتر شفاف استاندارد (پیش‌فرض کارخانه)

     - مزیت: مشاهده بصری سطح آب در زمان واقعی، مجهز به پوسته فلزی ضد برخورد برای جلوگیری از شکستگی توسط ضایعات آهن کارگاهی. مناسب برای خطوط تولید خودکار معمولی داخلی خشک.

   1.2 کاسه محافظ فلزی نایلونی (پسوند M)

     - مزیت: مقاومت در برابر ضربه بالا، مقاومت در برابر آب و هوای مایع برش و UV، بدون خطر ترک شکننده. ایده آل برای رنگ آمیزی روغنی گرد و غبار و شرایط سخت کار ماشین ابزار با دمای بالا.

   1.3 کاسه فلزی با سطح سنج مایع (پسوند MG)

     - پنجره مشاهده خارجی روی بدنه فلزی، حجم آب قابل خواندن برای محیط‌های ضد انفجار بسته محافظ نور، ترجیح داده شده برای کارگاه‌های شیمیایی و ضد انفجار.

   2. دو جدول مقایسه مدل تخلیه خودکار

  3. راهنمای انتخاب دقیق عنصر فیلتر

     -- فیلتر استاندارد 5μm: جهانی برای اکثر ماشین ابزار، سیلندرها و شیرهای برقی، بهترین عملکرد هزینه

     - فیلتر 2μm با دقت بالا: اجکتورهای خلاء، تنظیم کننده های متناسب با دقت، مدارهای هوای پاک برای خطوط تولید الکترونیک 3C

     -- فیلتر درشت 10 ~ 100μm: پیش فیلتر اولیه در خروجی کمپرسور هوا برای محافظت از اجزای منبع هوای دقیق پایین دست

مزایای رقابتی محصول اصلی

   1. مقاومت جریان فوق العاده کم سوراخ بزرگ

     - بدنه شیر مستقیم 1.25/1.5/2 اینچی با سطح مقطع جریان بسیار بزرگتر از سری های AF کوچک. میرایی حداقل فشار در طول عمل همزمان جزایر چند سیلندر و چند سوپاپ، رانش خروجی پایدار برای همه تجهیزات.

   2. اتاق ذخیره آب با ظرفیت بالا

     - کاسه با حجم بزرگ 45 سانتی متری فرکانس زهکشی مکرر را کاهش می دهد و برای فیلتراسیون متمرکز در خط لوله اصلی کمپرسور هوا عالی است.

  3. پوشش کامل برای شرایط سخت کاری

     - انتخاب رایگان کامپیوتر شفاف / کاسه ضد انفجار فلزی، قابل استفاده در محیط های داخلی، خارجی، رنگ آمیزی محیط های گرد و غبار و ضد انفجار شیمیایی.

  4. همسان راه حل کامل منبع هوا

     - می توان با تنظیم کننده فشار جریان بزرگ AR800/AR900 و روان کننده غبار روغن AL800/AL900 ترکیب کرد تا مجموعه سرویس هوای با ظرفیت بالا دو واحدی / AC سه واحدی AFC، واحد پردازش منبع اصلی هوا را تشکیل دهد.

  5. کاملا قابل تعویض با مارک های وارداتی

     - ابعاد نصب، مشخصات رزوه و اندازه عنصر فیلتر با مارک های اصلی بین المللی. جایگزینی مستقیم برای نوسازی خط لوله اصلی کمپرسور هوا بدون تغییر خطوط لوله یا براکت ها.

  6. نگهداری کم و عمر طولانی

     - پیش جداسازی گریز از مرکز سرعت آلودگی عنصر فیلتر را کاهش می دهد. کارتریج فیلتر را می توان جدا کرد، تمیز کرد و دوباره از آن استفاده کرد تا هزینه تعویض مواد مصرفی کاهش یابد.

راه حل های تطبیق منبع هوای کامل استاندارد

  1. راه حل 1: خط تولید سنگین منبع هوای اصلی 3-واحد مونتاژ

     -- خروجی کمپرسور هوا → فیلتر AF900-F20 + رگولاتور AR900 + روان کننده AL900 (واحد سه تکه AC900) → انشعاب خط لوله اصلی نایلون PA → جزایر سوپاپ 4 ولت، سیلندرهای میز دوار MSQ، کنسول های عملیاتی پای 4F در هر ایستگاه

  2. راه حل 2: مونتاژ دو واحدی بدون روغن برای باتری های لیتیومی ضد انفجار و کارگاه های نقاشی

     -- خط لوله اصلی کمپرسور هوا ← فیلتر کاسه فلزی AF800-F16 + رگولاتور AR800 (AFC800 دو واحدی، روان کننده را بردارید) → شیرهای برقی ضد انفجار 50-VFE/50-VPE + ایستگاه های گرفتن اجکتور خلاء ZU

  3. راه حل 3: تامین هوای متمرکز برای خوشه های ماشین ابزار کوچک

     -- AF800-F12 (G1¼) فیلتر جریان بالا → خط لوله اصلی PU/PA چند طرفه که ماشین ابزارهای متعددی را با شیرهای پایه 3F، سیلندرهای استاندارد SC و تفنگ های باد C110 تامین می کند.

سناریوهای کاربردی صنعتی معمولی

     - خوشه های بزرگ ماشین ابزار CNC، تجهیزات مهر زنی و پرچین سنگین منبع اصلی هوا

     - پوشش باتری لیتیومی، خطوط تولید خودکار ضد انفجار مونتاژ سلولی

     - کارگاه های کامل نقاشی خودرو، جوهر و گرد و غبار ضد انفجار

     - خطوط بسته بندی بزرگ، مرتب سازی تدارکات چند ایستگاهی تامین هوای متمرکز

     - کنترل اتوماتیک شیر خط لوله شیمیایی، نفت و گاز که از تجهیزات کامل پنوماتیک پشتیبانی می کند

     - پیش فیلتر اولیه در ورودی میزبان اتاق کمپرسور هوا برای محافظت از اجزای منبع هوای دقیق پایین دست

نکات انتخاب و مشخصات عملیات

  1. قانون انتخاب جریان

     - اگر مجموع مصرف هوای سیلندرها و جزایر سوپاپ در یک خط لوله از 6000 لیتر در دقیقه بیشتر شود، باید AF800 انتخاب شود. بیش از 12000 لیتر در دقیقه AF900 را انتخاب کنید. AF200/300 کوچک نمی تواند جریان زیاد را تحمل کند و باعث افت فشار شدید و رانش ناکافی سیلندر می شود.

  2. خط قرمز انتخاب کاسه

     - رنگ‌آمیزی، محیط‌های روغنی مایع برش، هوای آزاد در فضای باز و مناطق ضد انفجار از استفاده از کاسه شفاف استاندارد رایانه شخصی ممنوع است. برای جلوگیری از خطرات ایمنی ناشی از ترک خوردن و نشت آب پس از ضربه، باید به نسخه فلزی M/MG تبدیل شود.

  3. قانون اجباری برای مدارهای خلاء

     - خطوط تولید جاروبرقی فقط از مونتاژ دو واحدی AFC (بدون روان کننده) استفاده می کنند. روان کننده مه روغن AL را نمی توان به صورت سری وصل کرد تا از نازل های مسدود کننده روغن روان کننده اجکتورهای خلاء ZU/ZB جلوگیری شود.

  4. استاندارد جهت نصب

     - فلش جریان هوای ورودی/خروجی که در بالای بدنه شیر چاپ شده است، دقیقاً مطابق جهت ورودی هوا پیکان نصب کنید. کاسه آب باید به صورت عمودی رو به پایین باشد تا از نشست طبیعی و جمع آوری آب متراکم اطمینان حاصل شود.

  5. الزامات چرخه تعمیر و نگهداری

     -- کاسه کامپیوتر: روزانه آب انباشته شده را چک کنید. مدل تخلیه خودکار شناور را به صورت هفتگی بازرسی کنید

     - عنصر فیلتر استاندارد 5μm: هر 30 روز یکبار تمیز کنید، هر 15 روز یکبار در شرایط گرد و غبار شدید تعویض کنید.

     - عنصر فیلتر با دقت بالا 2μm: هر 15 روز یکبار تعویض کنید

     -- قبل از تعمیر و نگهداری: شیر قطع دستی HSV اصلی جلو را ببندید، فشار باقیمانده خط لوله را قبل از برداشتن کاسه و کارتریج فیلتر خارج کنید.

خلاصه یک جمله

     فیلتر هوای خط لوله اصلی ظرفیت بزرگ SOLH AF800/AF900 از ساختار پیش جداسازی گریز از مرکز با جریان فوق العاده بالا 12000 تا 20000 لیتر در دقیقه، تخلیه شناور خودکار اختیاری و کاسه آب شفاف/ضد انفجار فلزی، منطبق با AR/AL800/900 استفاده می‌کند تا دستگاه‌های AR/AL800/900 را به عنوان یک واحد ناپاکی هوای بزرگ و بدون کیفیت تشکیل دهد خطوط اصلی کمپرسور، باتری لیتیومی، رنگ آمیزی و ماشین آلات سنگین سیستم های تامین هوای متمرکز.
