کانکتور ورودی (فک های بالادست 3P 630A) توابع
این اجزای الکتریکی کلیدی در سوئیچ ولتاژ کم R-Okken ، عمدتا در اصلی است
فیدر برق مدار ؛ با کار با اتوبوس ، سوکت های خروجی و غیره ، پایان ورودی
برای تحقق منبع تغذیه اصلی مدار به انتهای بالایی سوئیچ وصل شده است. این است
همچنین پیوند مهمی در انتقال نیرو که Busbar و داخلی را به هم وصل می کند
مدار واحد کشو ، تضمین توزیع منظم قدرت در توزیع
سیستم

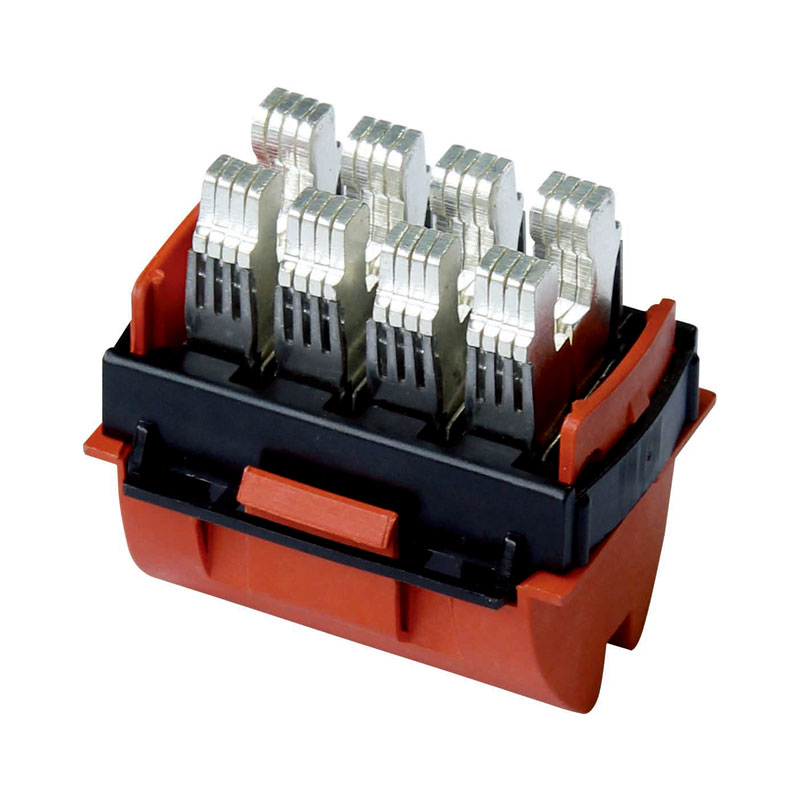

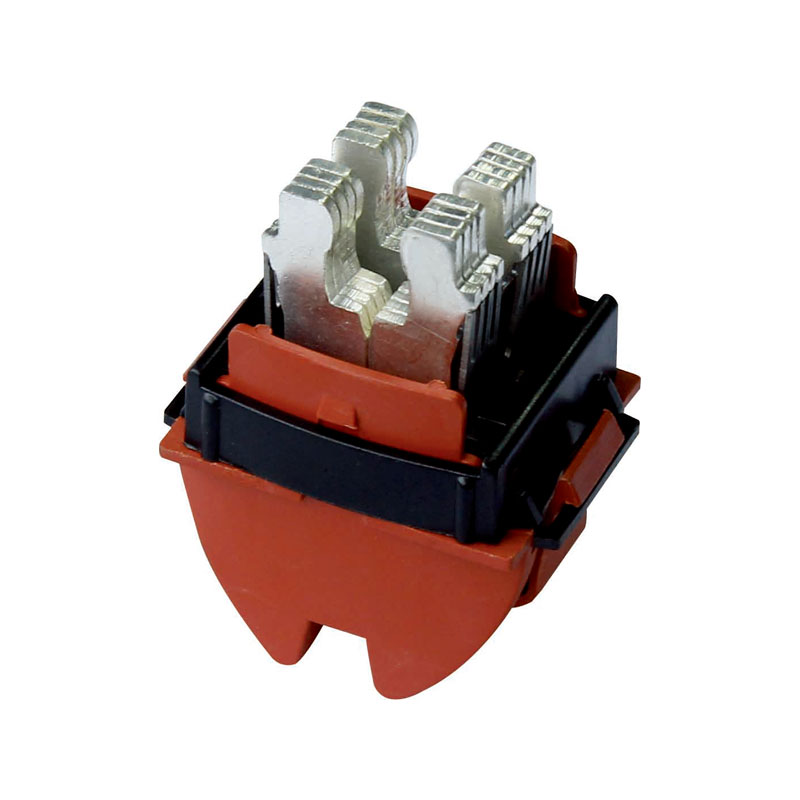

کانکتور ورودی R-Okken (فک های بالادست 3P 630A) ساختار به عنوان تسمه طراحی
تماس رسانا پلاگین: ساخته شده در مس با آبکاری نقره ای ، مس دارای الکتریکی عالی است
و هدایت حرارتی. آبکاری نقره بیشتر هدایت الکتریکی را بهبود می بخشد و
مقاومت تماس را کاهش می دهد. همچنین توانایی آنتی اکسیداسیون را افزایش می دهد ، تماس ضعیف را کاهش می دهد
ناشی از اکسیداسیون ، و جریان انتقال پایدار (630a) را تضمین می کند.
بهار: ورق بهار مستقیم بین قسمت بیرونی صفحه رسانا پلاگین تنظیم شده است
و براکت ثابت ، تشکیل یک نیروی فشار بین ورق های رسانا پلاگین زوج
برای اطمینان از تماس خوب بین پلاگین و سوکت. و توسط فولاد ضد زنگ ساخته شده است
کدام ارتجاعی خوب و هدایت.
براکت ثابت: برای رفع ورق رسانا و ورق بهار پلاگین استفاده می شود ، تهیه کنید
پشتیبانی مکانیکی و موقعیت یابی و اطمینان از پایداری ساختاری پلاگین. استفاده می کند
یک ماده PA جدید (پلی آمید) با یک نقطه ذوب بالا و مقاومت در برابر حرارت عالی ، روغن
مقاومت و مقاومت پیری. این می تواند برای مدت طولانی در مجتمع پایدار کار کند
محیط داخل کابینت توزیع (دمای معینی ، آلودگی احتمالی روغن ،
و غیره) ، و سطح حفاظت را می توان با سناریوهای مختلف سازگار کرد (در هنگام شاخه های مشابه
می تواند به IP67 ، ضد گرد و غبار و ضد آب برسد ، جزئیات خاص منوط به واقعی است
محصول).
اصل کار کابینت توزیع ولتاژ کم ولتاژ Schneider 3p 630A
تولید شده توسط Richge Technology به شرح زیر است: پین استوانه ای با پلاگین همکاری می کند
ورق رسانا برای حل نیاز به ورق رسانا پلاگین و بهار
برای ایجاد فشار در هنگام وصل شدن به اتوبوس. این دو با هم کار می کنند تا بسیار
اصطکاک گسترش کانکتور را کاهش دهید و از آسیب به اتوبوس به دلیل جلوگیری
فشار بهار در طی فرآیند پویا پلاگین که در اتوبوس قرار می گیرد
(سکته مغزی مؤثر 10-12 میلی متر) ؛ در حالت استاتیک ، از فشار تماس هر مجموعه اطمینان حاصل کنید
چشمه ها به 75-95N می رسد و از ثبات و قابلیت اطمینان اتصال و ساخت آن اطمینان می دهد
انتقال فعلی نرمتر است.
