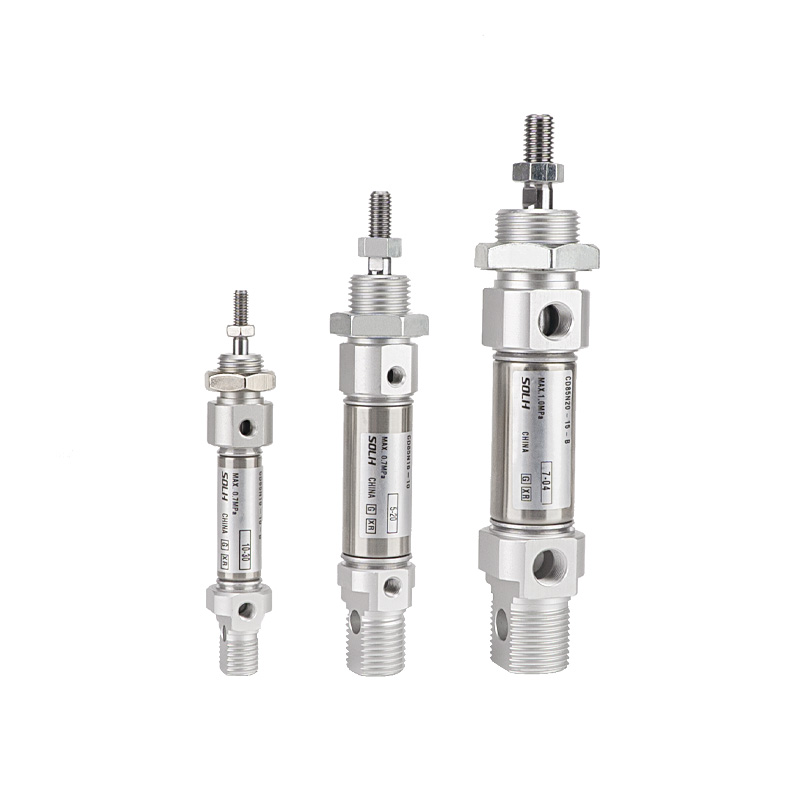

مینی سیلندر استیل سری C85

مینی سیلندر استیل ضد زنگ SOLH C85/CD85 با استاندارد بین المللی ISO 6432 مطابقت دارد و می تواند به طور مستقیم با مدل های SMC معادل تعویض شود. اندازه سوراخ: φ8/10/12/16/20/25 میلی متر. بشکه و میله پیستون از فولاد ضد زنگ 304 با مقاومت عالی در برابر زنگ زدگی و خوردگی ساخته شده است که برای محیط های مرطوب، اسیدی و قلیایی ملایم و همچنین خطوط تولید تمیز برای صنایع غذایی، دارویی و الکترونیک قابل استفاده است. این سیلندر با استفاده از ساختار کلاهک انتهایی چین خورده بدون میله اتصال، طراحی باریک و سبک وزن دارد. انواع کامل شامل عملکرد دوگانه استاندارد، فنر بازگشت/توسعه تک اثره، نوع سنکرون میله دوبل و سیلندر میله غیر چرخشی مربعی C85K است. نسخه های CD85 مجهز به حلقه مغناطیسی داخلی برای تشخیص موقعیت از طریق سوئیچ های مغناطیسی هستند. بالشتک لاستیکی استاندارد عرضه می شود. بالشتک هوای پسوند C برای مدل های φ10~25 اختیاری است تا ضربه را تحت عملیات با سرعت بالا جذب کند. حداقل فشار شروع به 0.05 مگا پاسکال می رسد، و از عملکرد طولانی مدت بدون روغن با سرعت پیستون از 50 تا 1500 میلی متر بر ثانیه پشتیبانی می کند، که برای رفت و برگشت کوتاه با فرکانس بالا عالی است. مجموعه‌های کاملی از گزینه‌های نصب استاندارد ISO در دسترس هستند: گیره یکپارچه، فلنج، پایه پایه، پایه قفسه‌ای و موارد دیگر. در مقایسه با سیلندرهای MI و MA، C85 دارای ابعاد ISO شناخته شده جهانی است که راحتی فوق العاده ای را برای جایگزینی تجهیزات در بازارهای خارج از کشور به ارمغان می آورد. حداقل 50٪ حاشیه ایمنی رانش در هنگام انتخاب توصیه می شود.

ارسال استعلام

توضیحات محصول

سیلندر کوتاه از جنس استنلس استیل سری C85 (استاندارد ISO 6432، سیستم سازگار با SMC)

نام تجاری: SOLH توسط Richge Technology | کاتالوگ محصولات صادرات گرا

نام تجاری: SOLH توسط Richge Technology

بررسی اجمالی محصول

مینی سیلندر استیل ضد زنگ سری SOLH C85 با استاندارد بین المللی ISO 6432 مطابقت دارد، محدوده سوراخ 8 ~ 25 میلی متر. ویژگی ها: طرح فشرده، مقاومت در برابر خوردگی، عملکرد با سرعت و فرکانس بالا، عملکرد بدون روغن. به طور گسترده در مواد غذایی، دارویی، الکترونیک و تجهیزات اتوماسیون پنوماتیک عمومی مستقر شده است.

ساختار اصلی و ویژگی های طراحی

1. استاندارد: ISO 6432 (φ8-φ25)، ابعاد نصب جهانی برای بازار جهانی سیلندر کوچک.

2. مواد: بشکه فولاد ضد زنگ 304، میله پیستون و مهره قفل. ضد زنگ، مناسب برای شرایط کاری مرطوب، اسید ضعیف و قلیایی ضعیف.

3. ساختار: کلاهک های انتهایی با رول، بدون میله، شکل استوانه ای مستقیم، اندازه کوچک و سبک وزن.

4. انواع عملیات

- تک میله دو بازیگر (استاندارد)

- تک بازیگری (بازگشت بهار / گسترش فنر)

- سیلندر سنکرون دو میله ای

- نوع میله غیر چرخشی C85K

5. کوسن: کوسن لاستیکی استاندارد. بالشتک هوا (پسوند C) اختیاری برای φ10-25 برای کاهش ضربه تحت حرکت با سرعت بالا.

6. آب بندی: مهر و موم دو طرفه ویژه با شیار مخزن روغن، فشار راه اندازی کم، عمر طولانی در شرایط کار بدون روغن.

7. تشخیص موقعیت: حلقه مغناطیسی داخلی (کد D) اختیاری است. حالت های نصب سوئیچ مغناطیسی: A = شیار مسیر، B = شیار نوار فولادی.

قانون کدگذاری مدل کامل

1. نمونه مدل：CD85N25-100C-B

بخش	کد	تعریف
C85	سری پایه	سیلندر مینی فولاد ضد زنگ ISO6432
D	گزینه مگنت	D=حلقه مغناطیسی داخلی; خالی=بدون آهنربا
N/F/E/K	کد متغیر	N=کلویس یکپارچه نوع پایه F=نوع انتهای مسطح E=تک بازیگری K=میله غیر چرخشی
25	اندازه سوراخ (میلی متر)	8،10،12،16،20،25
100	طول سکته مغزی	حداکثر 400 میلی متر برای عملکرد دوگانه
C	کوسن	خالی=بالشتک لاستیکی; C=بالشتک هوا (φ10~25 موجود)
B	سوئیچ Mount	A= شیار آهنگ. B=شیار نوار فولادی

2. مثال مرجع سفارش：CD85N16-50

- نوع پایه، سوراخ 16، ضربه 50، آهنربا داخلی، بالشتک لاستیکی.

مشخصات فنی استاندارد (دوگانه)

مورد پارامتر	مشخصات
اندازه های حفره	φ8,10,12,16,20,25 میلیمتر
فشار عملیاتی	0.1-1.0MPa؛ حداقل فشار راه اندازی: 0.05 مگاپاسکال
فشار اثبات	1.5 مگا پاسکال
دمای محیط	-10~+70℃；-10~+60℃ برای مدل مجهز به آهنربا
سرعت پیستون	50-1500mm/s، مناسب برای رفت و برگشت با فرکانس بالا
کوسن	بالشتک لاستیکی استاندارد؛ بالشتک هوا اختیاری (φ10-25)
موضوع بندر هوایی	M5×0.8 (φ8–16)؛ G1/8 (φ20–25)
روغن کاری	عملکرد بدون روغن از قبل چرب شده پشتیبانی می شود
تحمل سکته مغزی	± 1.0 میلی متر

نیروی رانش و کشش نظری @0.6MPa (تک میله، واحد:N)

سوراخ (میلی متر)	رانش (N)	نیروی کشش (N)	بار افقی مرجع (کیلوگرم)
8	30	27	1.5
10	47	43	2.3
12	68	62	3.4
16	121	110	6.0
20	188	172	9.4
25	294	270	14.7

فرم های نصب و مدل های مشتق

1. گزینه های نصب ISO6432

-- N: نوع پایه با کلاف یکپارچه (محبوب ترین)

-- F: نصب محوری انتهای صاف

-- L: پایه تک پا / M: پایه دو پایه

-- G: پایه فلنج

-- NU: نصب کلاف ترانیون

2. نسخه های مشتق اصلی

-- CD85: دارای حلقه مغناطیسی داخلی، سازگار با سنسورهای مغناطیسی

- C85K: میله پیستون مربعی غیر چرخشی، موقعیت ضد پیچش

- C85E: تک بازیگری (بازگشت بهار / گسترش بهار)

- CWCD85E: سیلندر دو میله ای، حرکت همزمان

مقایسه انتخاب: C85 VS MI VS MA

1. ✅ مناسبت های ترجیحی برای C85

- صنایع غذایی، دارویی و الکترونیک: فولاد ضد زنگ، درجه تمیز، ضد خوردگی

- چرخه‌های سرعت بالا و فرکانس بالا: 50-1500 میلی‌متر بر ثانیه حرکت رفت و برگشتی کوتاه

- چیدمان تجهیزات فشرده: بدنه استوانه ای باریک φ8-25

- محیط کارگاهی مرطوب و کمی خورنده

- تقاضای تبادل جهانی: بعد جهانی ISO6432 برای جایگزینی مستقیم

راهنمای انتخاب سریع 3 مرحله ای

1. انتخاب سوراخ: محاسبه نیروی رانش و بار افقی، ذخیره ≥50٪ حاشیه ایمنی. برای عملکرد فرکانس بالاتر، سوراخ کوچکتری را انتخاب کنید.

2. تایید ضربه: اضافه کردن حاشیه اضافی 10-20mm. حداکثر ضربه 400 میلی متر

3. انتخاب پیکربندی

- آهنربای داخلی: کد D را اضافه کنید

- کاهش ضربه با سرعت بالا: پسوند بالشتک هوا را انتخاب کنید

- نیاز ضد پیچش: K نسخه غیر چرخشی را انتخاب کنید

- فرم نصب مطابقت: N/F/L/M/G با توجه به ساختار تجهیزات

خلاصه یک جمله

مینی سیلندر استیل ضد زنگ SOLH C85/CD85 ISO6432 کاملاً قابل تعویض با سری SMC وارداتی است، از عملکرد بدون روغن با سرعت بالا، چندین روش نصب و میله ضد چرخش اختیاری، محرک خطی ایده آل برای خطوط تولید خودکار مواد غذایی، پزشکی و الکترونیکی پشتیبانی می کند.
