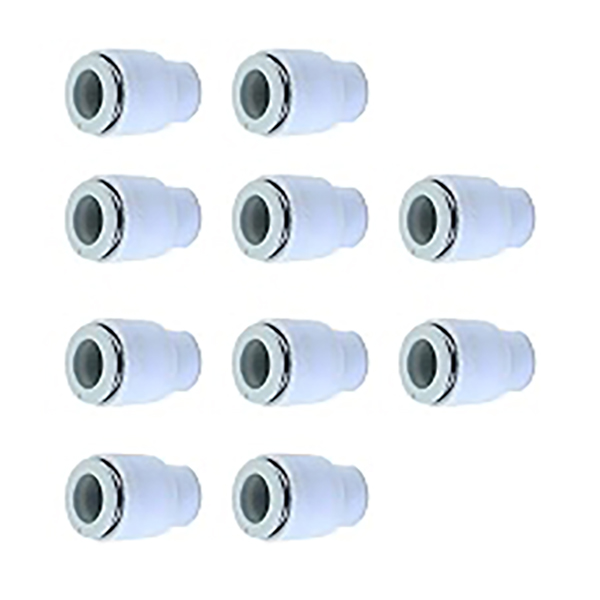

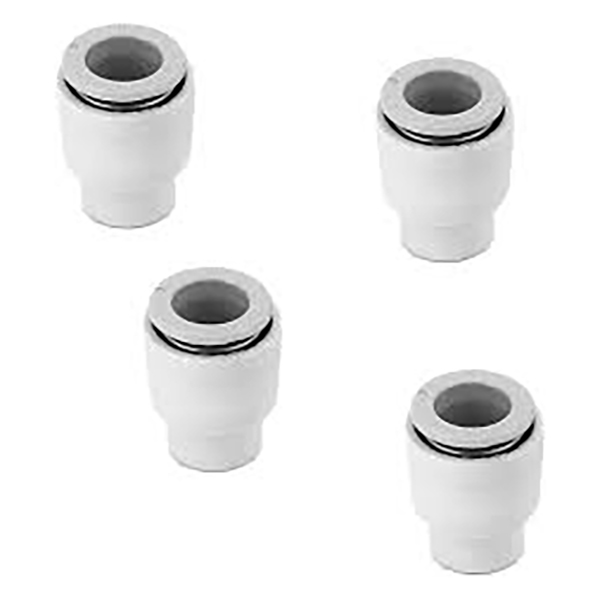

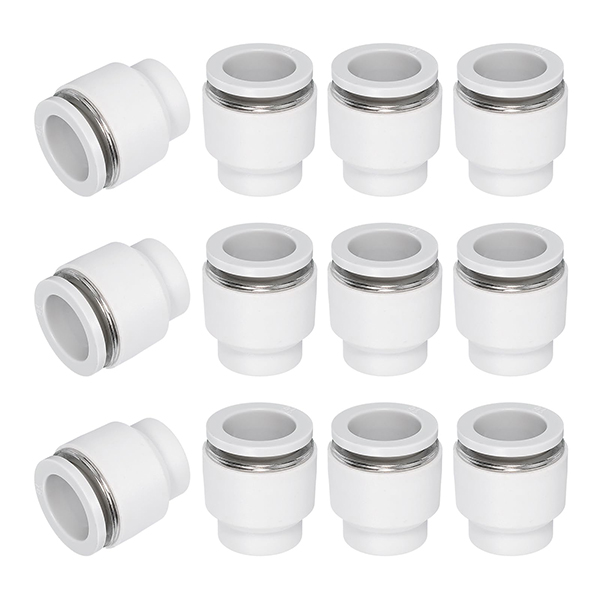

درپوش پلاستیکی انتهایی زن KQ2C Push Fit

درپوش فشاری سری SOLH KQ2C | دوشاخه لوله پنوماتیک برای اتصالات تک لمسی KQ2

نام تجاری: SOLH توسط Richge Technology | دوشاخه لوله فشاری معادل SMC KQ2C برای اتصالات سری KQ2

1. بررسی اجمالی محصول

     KQ2C یک درپوش فشاری (شاخه لوله) اختصاصی است که با اتصالات پنوماتیک سری SOLH KQ2 مطابقت دارد. این برای آب بندی موقت پورت های لوله هوای فشاری استفاده نشده برای بستن سریع مدارهای هوا طراحی شده است، که یک وسیله جانبی ضروری برای راه اندازی سیستم پنوماتیک و نگهداری پورت رزرو شده است.

2. قانون نامگذاری کد مدل

  فرمت: KQ2C□□
     KQ2: سری اتصالات تک لمسی نسل دوم SMC
     ج: درپوش، پلاگین لوله فشاری
     □□: قطر خارجی لوله همسان (میلی متر)
  مثال ها:
     KQ2C04: متناسب با پورت فشاری Φ4mm
     KQ2C06: متناسب با پورت فشار-این Φ6 میلی متر (محبوب ترین اندازه)
     KQ2C08: متناسب با پورت فشاری Φ8mm

3. ساختار و ویژگی های اصلی

3.1 طراحی سازه

      طراحی فشاری استوانه‌ای با لوله هوای منطبق با مشخصات، مستقیماً در درگاه‌های تک لمسی وارد می‌شود

      اصل آب بندی: مهر و موم داخلی NBR داخل اتصالات را پس از قرار دادن فشرده کنید تا آب بندی قابل اعتماد ایجاد شود، بدون نیاز به ابزار اضافی

      طراحی ضد افت: محکم توسط فک های فولادی ضد زنگ در داخل درگاه فشاری پس از قرار دادن قفل می شود. یقه رها را روی اتصال فشار دهید تا درپوش به راحتی جدا شود.

3.2 مزایای کلیدی

     • Plug-and-play: نصب بدون ابزار، مستقیماً در درگاه مهر و موم قرار دهید، مونتاژ و جداسازی سریع

     • سازگاری کامل: با تمام پورت های تک لمسی سری KQ2 از جمله انواع T/L/U/E/UD/UT/VD/VT کار می کند.

     • عملکرد قابل اعتماد: دارای امتیاز برای فشار کاری کامل سیستم، پشتیبانی از خلاء تا -100 کیلو پاسکال با خطر نشتی صفر

     • اندازه جمع و جور: باعث صرفه جویی در ردپای نصب می شود، ایده آل برای کابینت های کنترل و فضاهای فشرده داخلی دستگاه

     • مواد بادوام: بدنه پلاستیکی مهندسی PBT + حلقه آب بندی NBR، مقاوم در برابر ضربه و مقاوم در برابر خوردگی برای عمر طولانی

4. لیست مدل استاندارد

5. مشخصات فنی عمومی

6. سناریوهای کاربردی

     • راه اندازی آب بندی پورت رزرو شده: در حین راه اندازی دستگاه، پورت های فشاری استفاده نشده را ببندید تا از نشت هوا جلوگیری شود. لوله را پس از اتمام آزمایش وصل کنید

     • بسته شدن درگاه یدکی: درگاه های یدکی را در جزایر سوپاپ و اتصالات منیفولد (KQ2UD/KQ2UT) ببندید تا گرد و غبار و نشت تصادفی هوا را مسدود کنید.

     • آب‌بندی مدار موقتاً غیرفعال: درزهای مدارهای سیلندر موقتاً غیرفعال شده را در حین تعمیر و نگهداری تجهیزات بدون تأثیر بر سایر مدارهای کاری ببندید.

     • ضد نشتی مدار خلاء: درگاه های فنجان مکش استفاده نشده را روی تجهیزات خلاء ببندید تا سطح خلاء پایدار حفظ شود.

7. نکات استفاده

     •بررسی سازگاری: اندازه پورت را کاملاً مطابق با درپوش انتخاب کنید. پورت Φ6 فقط KQ2C06 را می پذیرد. عدم تطابق اندازه باعث خرابی مهر و موم یا درج ناموفق می شود.

     •درج کامل: کلاهک را به طور کامل به داخل پورت فشار دهید تا زمانی که صدای کلیک شنیده شود و قفل شدن فک ها را برای آب بندی مطمئن تایید کنید.

     •روش برداشتن: یقه رها را روی اتصال فشار دهید و در حالی که کلاهک را به سمت بیرون می کشید. برای جلوگیری از آسیب رساندن به فک های داخلی، به شدت نکشید.

     • محدودیت شرایط کاری: برای گازهای خورنده، بخار با دمای بالا و سایر رسانه های خاص مناسب نیست، فقط برای کاربردهای پنوماتیک و خلاء استاندارد.

     • تعمیر و نگهداری و تعویض: هنگامی که حلقه مهر و موم کهنه یا آسیب دیده است، درپوش را تعویض کنید تا از نشت هوا ناشی از آب بندی ناموفق جلوگیری کنید.

8. مقایسه: KQ2C Push-In Cap در مقابل Plug رشته ای
