اتصال شناور نوع F برای انتهای میله سیلندر

اتصال شناور نوع SOLH F برای انتهای میله سیلندر پنوماتیک، کانکتور جبران کننده سر توپ انعطاف پذیر. ناهماهنگی محوری/شعاعی (محوری ± 1.5 میلی متر، زاویه ای ± 2 ± 5 درجه) را جذب می کند، نیروی جانبی را حذف می کند و از مهر و موم سیلندر محافظت می کند. رزوه های M6×1.0-M20×1.5 مطابق با سوراخ های 16-100 میلی متری، آلومینیوم آنودایز شده یا 304 ضد زنگ. قابل تعویض با سری AirTAC F، SMC JAF/JAHF. ایده آل برای اتصالات پرس، خطوط مونتاژ و انتقال سکته مغزی طولانی.

ارسال استعلام

توضیحات محصول

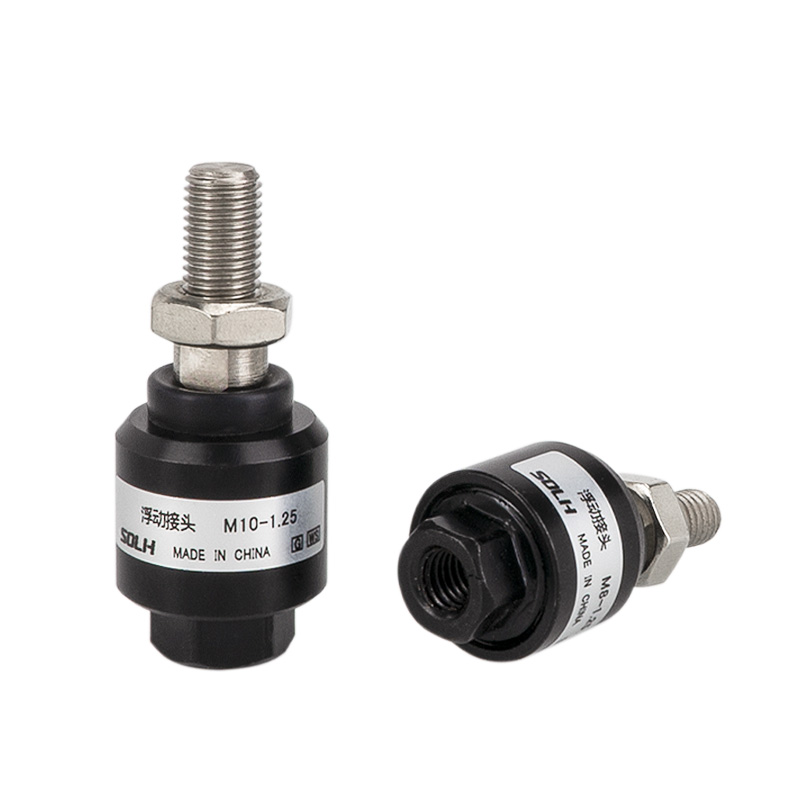

اتصال شناور نوع F برای انتهای میله سیلندر | کانکتور انعطاف پذیر سیلندر پنوماتیک

نام تجاری: SOLH توسط Richge Technology | اتصالات جبرانی انعطاف پذیر میله پیستون سیلندر پنوماتیک

1. بررسی اجمالی محصول

اتصال شناور نوع F یک لوازم جانبی اتصال انعطاف پذیر با سر توپ است که بر روی میله پیستون سیلندر نصب شده است. عملکرد اصلی آن جذب خروج از مرکز نصب و انحراف زاویه ای، حذف نیروی جانبی جانبی و محافظت از مهر و موم سیلندر است. این جزء استاندارد برای حل خطاهای تراز در تجهیزات خودکار است.

2. ساختار اصلی و اصل کاری

• ساختار: رزوه ماده (میله پیستون وصل) + سر توپ + نخ نر (بار اتصال)، مجموعه جبران الاستیک داخلی.

• ظرفیت جبران خسارت: محوری ± 1.5 میلی متر، شعاعی ± 1.25 میلی متر، زاویه ای ± 2 ° ~ ± 5 درجه بسته به مدل.

• مواد: آلیاژ آلومینیوم آنودایز استاندارد؛ فولاد ضد زنگ 304 برای کاربردهای مقاوم در برابر خوردگی؛ مهر و موم های لاستیکی NBR / FKM موجود است.

• تابع: اتصال سخت صلب را به اتصال تطبیقی انعطاف پذیر تبدیل کنید، از لنگر خمشی جانبی و سایش آب بندی روی میله پیستون جلوگیری کنید.

3. کنوانسیون نامگذاری مدل برای برندهای اصلی

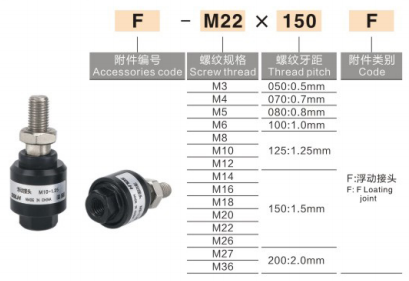

1) AirTAC

قالب: رشته F-M × گام + F
مثال‌ها: F-M10×1.25F (برای سوراخ 32 میلی‌متری)، F-M16×1.5F (برای سوراخ‌های 50/63 میلی‌متری)

2) SMC (استاندارد JAF / JAHF سنگین)

فرمت: JAF-bore-threth-length
مثال‌ها: JAF-40-M12×1.25 (40 میلی‌متر سوراخ)، JAHF-80-M20×1.5 (بار سنگین با سوراخ 80 میلی‌متری)

3) علامت گذاری عمومی داخلی

فرمت: F-M12×1.25 یا FJ-M16×1.5

4. مشخصات مشترک و نمودار تطبیق سوراخ سیلندر

مدل (رشته)	سوراخ همسان (میلی متر)	خروج از مرکز مجاز	زاویه نوسان
F-M6×1.0	16/20	± 0.8 میلی متر	± 2 درجه
F-M8×1.25	25	± 1.0 میلی متر	± 2 درجه
F-M10×1.25	32	± 1.25 میلی متر	± 3 درجه
F-M12×1.25	40	± 1.25 میلی متر	± 3 درجه
F-M16×1.5	50/63	± 1.5 میلی متر	± 4 درجه
F-M20×1.5	80/100	± 1.5 میلی متر	± 5 درجه

5. مقایسه: اتصال شناور نوع F در مقابل نوع I / نوع Y / یاتاقان انتهایی میله ای

مناسب	عملکرد	نکات کاربردی
مفصل شناور نوع F	جبران انعطاف پذیر 360 درجه، ناهماهنگی شعاعی و زاویه ای را جذب می کند، از سیلندر محافظت می کند	تراز ضعیف، عملکرد فرکانس بالا، سکته مغزی طولانی
I-type Single Clevis	صفحه تک لولایی ± 5 درجه، استحکام بالا، هزینه کم	سرعت کم، تراز خوب، بار فشاری
دوکلویس نوع Y	صفحه تک لولایی ± 5 درجه، ظرفیت بار بزرگ	بار سنگین، بار با تک گوش
بلبرینگ انتهای میله	کروی جهانی ± 15 درجه، زاویه نوسان بزرگ، هزینه بالاتر	سرعت بالا، گریز از مرکز بزرگ، نوسان چند جهته

راهنمای انتخاب: تراز نصب ضعیف → نوع F. بار سنگین با سرعت کم → نوع Y; براکت بار گوش دوگانه → نوع I. سرعت بالا و خروج از مرکز بزرگ → بلبرینگ انتهایی میله ای.

6. دستورالعمل های نصب

1. رزوه ماده را روی رزوه خارجی میله پیستون پیچ کنید، قفل رزوه بی هوازی برای ضد شل شدن توصیه می شود.

2. انتهای نخ نر را مستقیماً به بار (یا فلنج / صفحه اتصال) وصل کنید، تراز کواکسیال دقیق مورد نیاز نیست.

3. فشار عملیاتی: ≤1.0MPa برای سیلندرهای استاندارد؛ دمای کار: -10℃ ~ +120℃.

4. برای حرکت چرخشی مداوم مناسب نیست. بافر یا درپوش خارجی تحت بار ضربه مورد نیاز است.

7. سناریوهای کاربردی معمولی

• خطوط مونتاژ خودکار، تجهیزات 3C، گیره های ربات

• اتصالات پرس، مهر زنی، اتصال قالب، مکانیسم انتقال طولانی مدت

• تجهیزات با کنترل کواکسیالیته دشوار، لرزش شدید و حرکت سیلندر با فرکانس بالا
