کوپلر سریع قفل شونده نوع C

اتصال سریع پنوماتیکی خود قفل شونده SOLH نوع C، طراحی خودکار قفل توپ فولادی برای عملکرد یک دست. آب بندی NBR، فشار کاری 0-1.0MPa. گزینه های فولاد نیکل اندود / پلاستیک. سری PP10~PP40، PF/PH/SP/SM برای لوله PU Φ4×6~Φ8×12 و رشته های G1/4، G3/8، G1/2. نام تجاری متقابل قابل تعویض با SMC و AirTAC. به طور گسترده برای کمپرسورهای هوا، ابزارهای هوا و خطوط پنوماتیک ژنراتور خلاء استفاده می شود.

ارسال استعلام

توضیحات محصول

کوپلر سریع قفل شونده نوع C | اتصال سریع پنوماتیک C Style

نام تجاری: SOLH توسط Richge Technology | کوپلر سریع پنوماتیک یونیورسال نوع C، قابل تعویض با SMC و AirTAC

1. بررسی اجمالی محصول

اتصال سریع خود قفل شونده نوع C اتصالات قفل شونده فولادی استاندارد است که به طور گسترده در صنعت پنوماتیک استفاده می شود. فنر داخلی و توپ فولادی قفل خودکار را پس از وارد کردن، و با لغزش آستین به عقب آزاد می کنند. بدون نیاز به ابزار، کار با یک دست. از جفت زن (با آستین کشویی) و دوشاخه نر برای مونتاژ جفت تشکیل شده است. به طور گسترده در خطوط لوله هوای فشرده، ابزارهای پنوماتیک و مدارهای تامین هوای خودکار استفاده می شود، همچنین با ژنراتورهای خلاء و سیستم های لوله کشی کامل پنوماتیک مطابقت دارد.

2. ویژگی های اصلی

• ساختار خود قفل شونده توپ فولادی: هنگامی که دوشاخه نر به طور کامل وارد و قفل شده است، "کلیک" قابل شنیدن است. تحت فشار نمی توانند جدا شوند آستین کشویی را برای باز کردن و جدا کردن عقب بکشید.

• حلقه های مهر و موم NBR دو لایه: هوابندی عالی، مقاوم در برابر هوای فشرده و روغن روانکاری جزئی، میزان نشت هوا پایین.

• جنس بدنه: فولاد نیکل اندود (نسخه استاندارد فلزی) / پلاستیک با چقرمگی بالا (گزینه سبک). ضد زنگ و مقاوم در برابر سایش برای دوشاخه و کشش مکرر کارگاه.

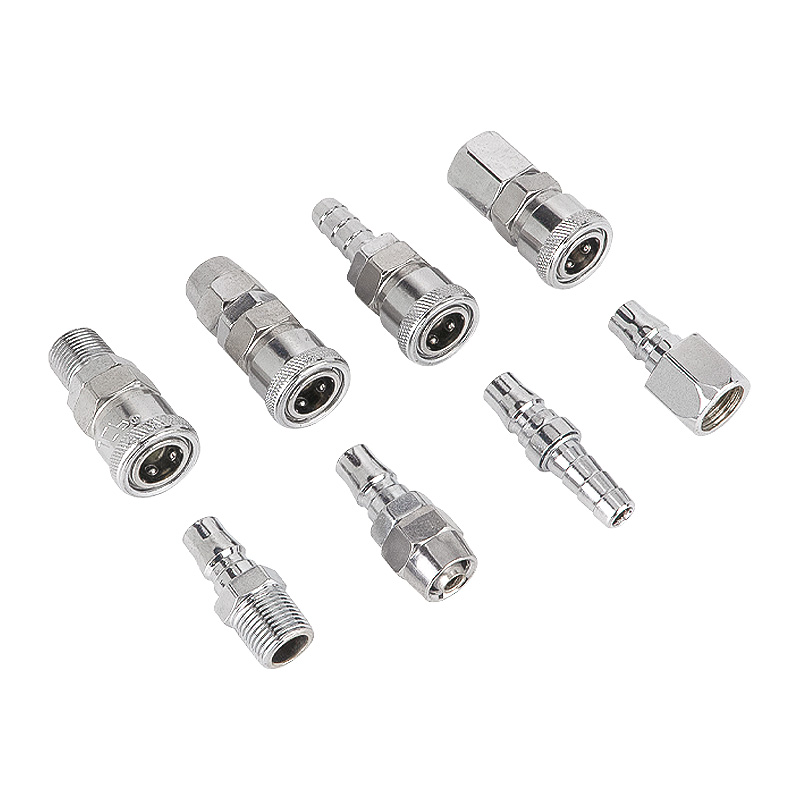

• محدوده اندازه کامل: PP (ماده لوله)، PF (نخ زن)، PH (نخ نر); SP (نری لوله)، SF (نخ ماده)، SM (نخ نر).

• مسیر جریان صاف، افت فشار کم. سازگار با شیلنگ PU و لوله نایلون. رابط استاندارد برای قابلیت تعویض بین برندهای جهانی.

3. تعریف کد مدل

پیشوند کد	تایپ کنید	توضیحات
پیشوند P	جفت زن (با آستین خود قفل)	PP: مادگی درج لوله; PF: نخ زن. PH: نخ نر
پیشوند S	دوشاخه نر	SP: درج لوله نر; SF: نخ زن; SM: نخ نر
پسوند عددی:10/20/30/40	اندازه شلنگ	10: Φ4×6; 20: Φ5×8; 30: Φ6.5×10; 40: Φ8×12

مثال: PP20 = جفت زن خود قفل شونده نوع C برای لوله PU Φ5×8. SM30 = دوشاخه نری نوع C با رزوه خارجی برای خط لوله Φ6.5×10.

4. مشخصات فنی کلیدی

مورد	پارامتر
رسانه قابل اجرا	هوای فشرده (با غبار روغنی)
فشار کاری	0 ~ 1.0 مگاپاسکال؛ تست فشار: 1.5 مگاپاسکال
دمای عملیاتی	-5℃ ~ +60℃
مواد مهر و موم	لاستیک نیتریل NBR
جنس بدنه	فولاد نیکل اندود (استاندارد)؛ پلاستیک با چقرمگی بالا (سبک اختیاری)
نوع اتصال	درج لوله / G رزوه داخلی / G رزوه خارجی
عملیات	وارد کنید تا قفل شود، آستین را به عقب بکشید تا آزاد شود

5. جدول مشخصات مدل معمولی

مدل	اندازه شلنگ	مشخصات موضوع
PP10	Φ4×6	-
PP20	Φ5×8	-
PP30	Φ6.5×10	-
PP40	Φ8×12	-
PF20-G1/4	Φ5×8	G1/4
PF30-G3/8	Φ6.5×10	G3/8
PF40-G1/2	Φ8×12	G1/2
PH20-G1/4	Φ5×8	G1/4
PH30-G3/8	Φ6.5×10	G3/8
SP20	Φ5×8	-
SM20-G1/4	Φ5×8	G1/4

6. سناریوهای کاربردی

• خطوط لوله هوای کمپرسور هوا، تفنگ های دمنده هوا، پیچ گوشتی های هوا، آسیاب ها و سایر ابزارهای دستی بادی

• توزیع منبع هوا در خطوط تولید خودکار، اتصال لوله های هوا مطابق با ژنراتورهای خلاء

• تعمیر و نگهداری تجهیزات، ایستگاه کاری سیار پنوماتیک، مواردی که نیاز به مونتاژ و جداسازی مکرر خط لوله دارند

7. یادداشت های عملیات

1. فقط برای هوای فشرده برای سیال هیدرولیک پرفشار یا رسانه های خورنده قوی مناسب نیست.

2. قبل از وصل/از پریز، فشار را کم کنید. قطع اجباری تحت فشار ممکن است به توپ های فولادی و حلقه های آب بندی آسیب برساند.

3. به طور منظم سایش حلقه O را بررسی کنید. در صورت نشتی هوا فوراً آب بند را تعویض کنید.

4. نوار PTFE برای نصب رزوه ای توصیه می شود. برای جلوگیری از جدا شدن نخ، بیش از حد سفت نکنید.
