I تایپ Single Clevis Joint برای انتهای میله سیلندر

نوع SOLH I برای انتهای میله سیلندر پنوماتیک، کانکتور لولایی U clevis کم هزینه با نوسان ± 5 درجه. فولاد کربنی / ساخت و ساز ضد زنگ، نخ زن M10×1.25 M36×2.0 مطابق با سیلندرهای 32-200 میلی متر، سوراخ پین φ10-36 میلی متر. AirTAC/SMC/نامگذاری داخلی سازگار (F M10×1.25I، I 32، CA2 40 I). ایده آل برای بارهای کششی فشار، راهنماهای خطی و مکانیسم های چرخاندن.

ارسال استعلام

توضیحات محصول

I Type Single Clevis Joint برای انتهای میله سیلندر | کانکتور پنوماتیک سیلندر I Clevis

نام تجاری: SOLH توسط Richge Technology | اتصالات میله پیستون سیلندر استاندارد تک گوش

1. بررسی اجمالی محصول

اتصال نوع I، همچنین به عنوان اتصال تک گوش میله پیستون سیلندر / U-clevis شناخته می شود، برای اتصال لولایی بین میله پیستون سیلندر و بارها استفاده می شود. این امکان چرخش ± 5 درجه را در یک صفحه فراهم می کند. با نصب ساده و مقاومت کششی و فشاری عالی، رایج ترین اتصالات انتهایی برای سیلندرهای پنوماتیک استاندارد است.

2. ساختار و ویژگی های کلیدی

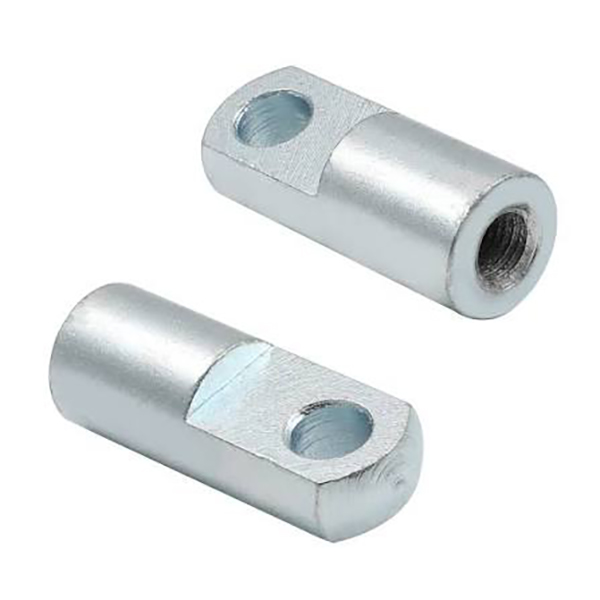

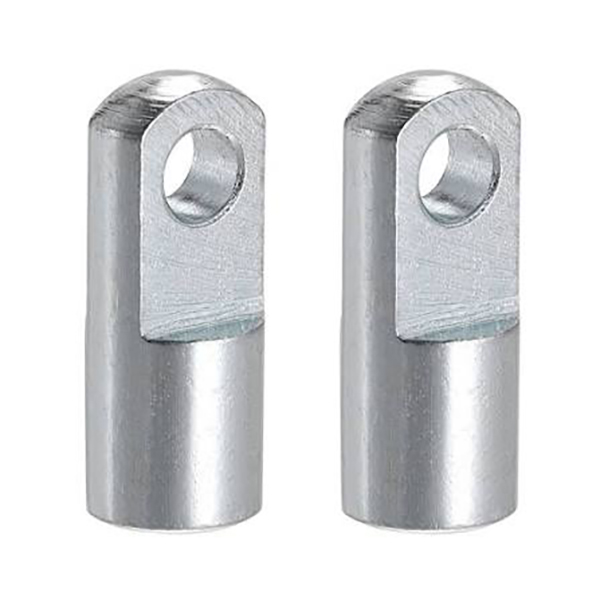

• نمایه: بدنه استوانه ای با سوراخ تک گوش (بازشوی U شکل); نخ ماده در دم برای پیچیدن روی میله پیستون.

• تابع: جایگزین مفصلی کم هزینه برای کلاف نوع Y و بلبرینگ انتهایی میله ای. نوسان زاویه کوچک خطاهای تراز را در حین نصب جبران می کند.

• مواد: فولاد کربن (سیاه / نیکل اندود)، چدن، فولاد ضد زنگ. سوراخ پین به سنجاق و پین چوبی مطابقت دارد.

• مزیت مقایسه: ارزان تر از مفصل شناور. استحکام بالاتر و ظرفیت بار بزرگتر از یاتاقان انتهایی میله ای.

3. کنوانسیون نامگذاری مدل

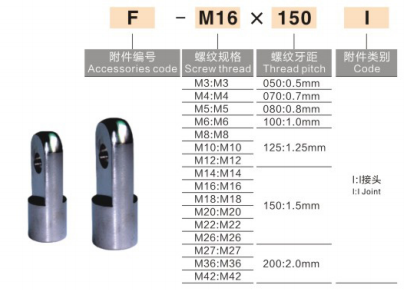

1) استاندارد AirTAC: F-M10×1.25I: F = لوازم جانبی، M10×1.25 = مشخصات نخ، I = clevis نوع I

2) استاندارد SMC (سری MBB / CA2 / CS1)

• I-32: کلاف نوع I برای سیلندر سوراخ 32 میلی متری

• CA2-40-I: سری CA2، سوراخ 40 میلی متری، اتصال نوع I

3) علامت گذاری عمومی داخلی: I-M16×1.5: رزوه M16×1.5، مناسب برای سیلندرهای 50/63 میلی متری

4. مشخصات و نمودار تطبیق سوراخ سیلندر

مدل (رشته)	سوراخ همسان (میلی متر)	سوراخ پین φ (mm)
I-M10×1.25	32	10
I-M12×1.25	40	12
I-M16×1.5	50/63	16
I-M20×1.5	80/100	20
I-M27×2.0	125	27
I-M36×2.0	160/200	36

5. دستورالعمل نصب

1. رزوه مادگی کلویس نوع I را روی نخ خارجی میله پیستون پیچ کنید، برای ضد شل شدن آن را سفت کنید. قفل نخ بی هوازی اختیاری است.

2. تیغه گوش کناری بار را با سوراخ تک گوش مفصل I تراز کنید، پین را وارد کنید، برای جلوگیری از افتادن پین، پین‌های کاتر را در دو انتها نصب کنید.

3. کاربرد: بار فشاری، راهنمای خطی، مکانیسم چرخش. برای کاربردهای نوسان با سرعت بالا / فرکانس بالا توصیه نمی شود (بلبرینگ انتهای میله ترجیح داده می شود).

6. مرجع سریع مدل جایگزینی رایج

• سوراخ 32 میلی متر: F-M10×1.25I / I-32

• سوراخ 40 میلی متر: F-M12×1.25I / I-40

• سوراخ 50/63 میلی متر: F-M16×1.5I / I-50/63

• سوراخ 80/100 میلی متر: F-M20×1.5I / I-80/100

7. مقایسه: نوع I در مقابل نوع Y در مقابل بلبرینگ انتهای میله در مقابل مفصل شناور

تایپ کنید	ساختار	زاویه چرخش و ویژگی ها	نکات کاربردی
من کلاویس را تایپ می کنم	تک گوش، لولایی	نوسان ± 5 درجه، کم هزینه، استحکام بالا	مکانیزم فشار کش عمومی
Y تایپ کنید کلویس	دو گوش، لولایی	ظرفیت بار بالاتر، نصب کمی پیچیده	اتصال مفصلی با بار سنگین
بلبرینگ انتهای میله	مفصل توپ کروی	تاب جهانی 15± درجه	سرعت بالا و ناهماهنگی زیاد
مفصل شناور	ساختار جبرانی ترکیبی	جبران ناهماهنگی محوری و زاویه ای	استرس نصب را از بین ببرید، سیلندر را محافظت کنید
