مفصل چرخشی پنوماتیک سری GF

مفصل چرخشی پنوماتیک سری SOLIH GF، اتحادیه چرخشی هوا با چرخش 360 درجه برای اتوماسیون. نسخه های تک و چند گذر، خلاء/مثبت دو کاربرد 0.095-1.0MPa، حداکثر 300 دور در دقیقه، مهر و موم بلبرینگ با گشتاور کم، بدنه آلیاژ آلومینیوم. پورت های M5-G1/2، سازگار با اتصالات تک لمسی. ایده آل برای میزهای دوار، صفحات شاخص، اتصالات ربات، وسایل دوار و کنترل پنوماتیک دوار چند مداره.

ارسال استعلام

توضیحات محصول

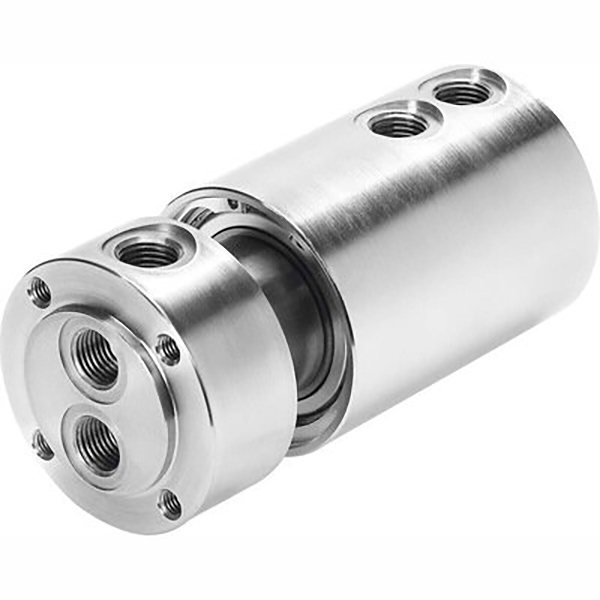

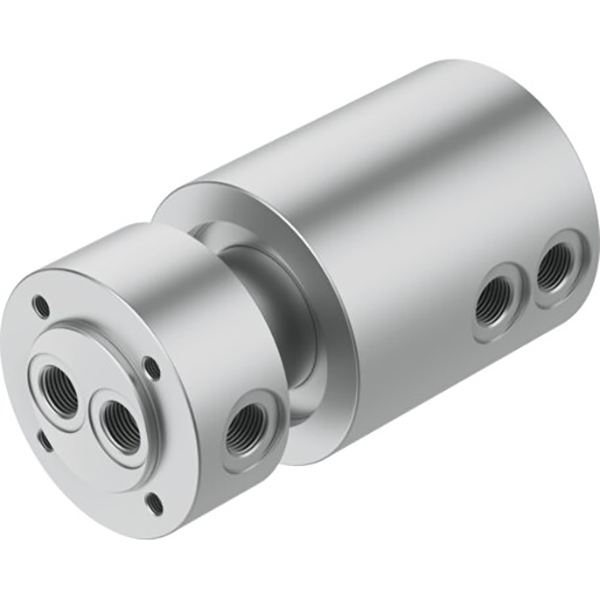

مفصل چرخشی پنوماتیک سری GF | اتحادیه چرخشی هوا تک و چند گذرگاهی SOLIH

نام تجاری: SOLH توسط Richge Technology | کانکتور چرخشی هوا بادی 360 درجه برای اتوماسیون

1. بررسی اجمالی محصول

سری GF اتصالات چرخشی پنوماتیک تک پاساژ و چند پاساژی هستند که برای انتقال مداوم هوای فشرده از منبع هوای ثابت به میزهای دوار، اتصالات ربات و وسایل دوار طراحی شده‌اند. از گره خوردن شلنگ، نشت هوا و عبور هوا در حین چرخش جلوگیری می کند که برای مدارهای پنوماتیک چرخشی خودکار ایده آل است.

2. مشخصات فنی اصلی (استاندارد SOLH)

• سیال کار: هوای فشرده، سازگار با خلاء

• فشار کاری: -0.095～1.0MPa، استفاده دوگانه برای خلاء و فشار مثبت

• دمای محیط: -10～60 درجه سانتیگراد

• حداکثر سرعت چرخش: 300 دور در دقیقه (نسخه استاندارد)

• ساختار آب بندی: بلبرینگ دقیق + مهر و موم دوار مقاوم در برابر سایش

• اندازه های پورت: M5، G1/8، G1/4، G3/8، G1/2

• مواد: بدنه آلیاژ آلومینیوم، سبک و بادوام

3. مدل و پورت مرجع سریع

مدل	موضوع پورت	پاساژ	برنامه معمولی
GF-M5	M5×0.8	تک پاساژ	مدار میکرو پنوماتیک، میز دوار کوچک
GF-1/8	G1/8	تک پاساژ	وسایل کوچک، تامین هوای گیره هوا
GF-1/4	G1/4	تک / چند پاساژ	میز دوار عمومی، صفحه شاخص
GF-3/8	G3/8	چند پاساژ	مکانیزم چرخشی متوسط
GF-1/2	G1/2	چند پاساژ	منبع هوای چرخشی جریان بزرگ

4. ویژگی های کلیدی محصول

• چرخش آزاد 360 درجه بدون گره خوردن شلنگ هوا

• گشتاور کم، چرخش صاف بدون افزایش بار موتور

• آب بندی قابل اعتماد، ضد نشت و ضد هوای متقاطع تحت چرخش طولانی مدت

• اتصال مستقیم با اتصالات تک لمسی برای نصب آسان

• عملکرد دوگانه برای خلاء و فشار مثبت

• چند گذر برای کنترل همزمان سیلندرهای متعدد در دسترس است

5. سناریوهای کاربردی معمولی

• میزهای کار دوار، صفحات شاخص، سیلندرهای دوار

• اتصالات ربات، دستکاری‌کننده‌ها، جک‌های چرخان و فیکسچرها

• ماشین آلات بسته بندی، چاپگرهای صفحه نمایش، مدارهای پنوماتیک دروازه دوار

• تجهیزات با کنترل چرخشی همزمان چند مداره
